Trix NS 1200 stiller krijgen

[Karst Drenth]

Hoi,

Zoals aangekondig wat meetwerk verricht....


En gelijk de boel maar afgebouwd  ....

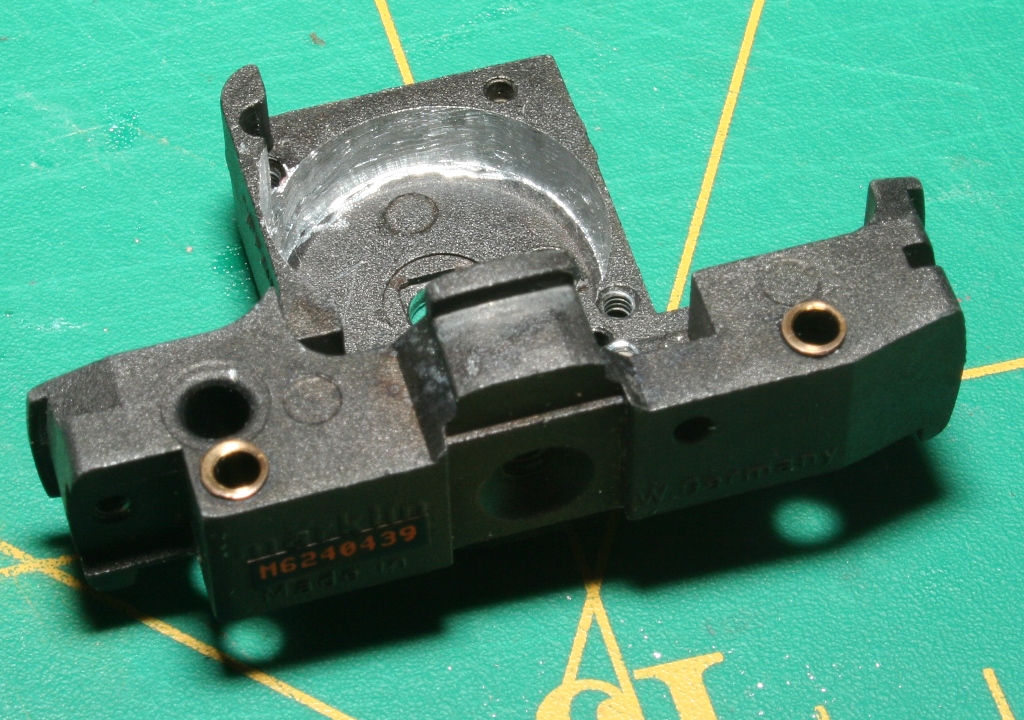

... Eerst weer ca. een 0.1 mm uit het motorframe frezen.

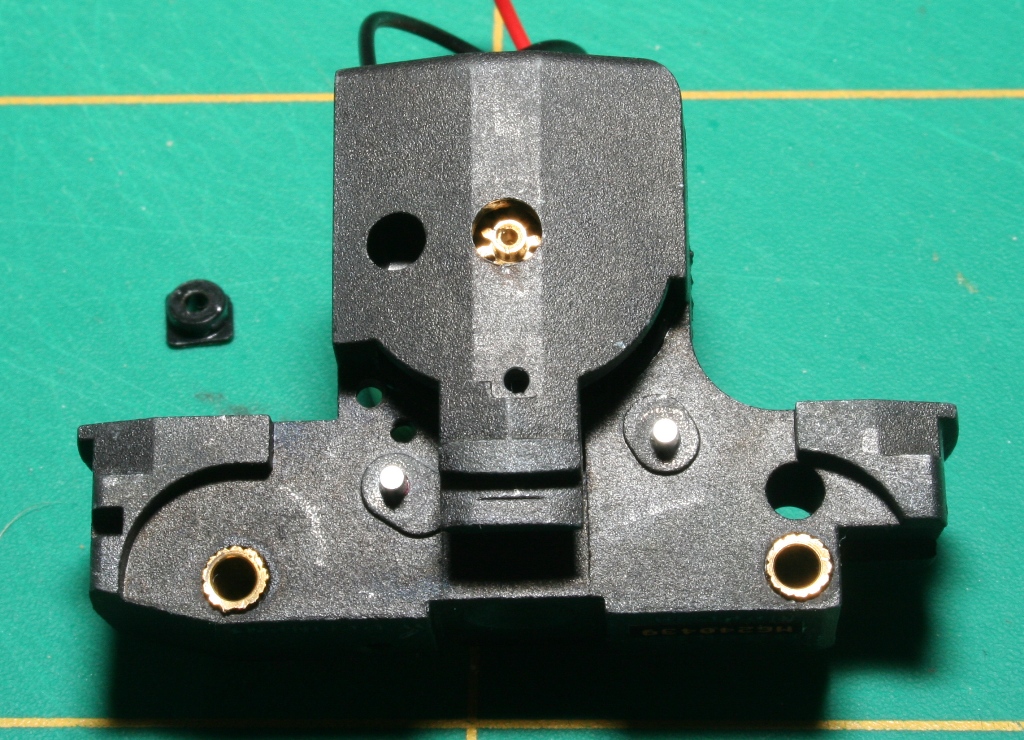

... het oude ankerlager er voorzichtig uitdrukken. Tandwiel komt precies voor dat gat

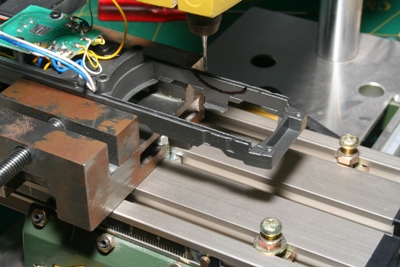

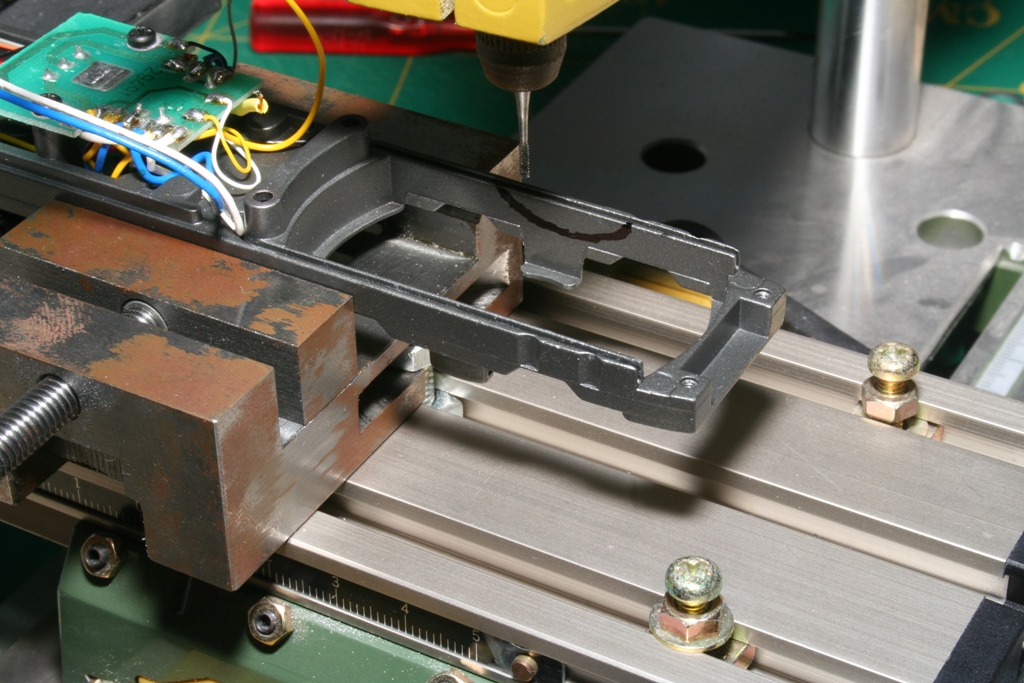

... na het aftekenen, de frees in de zijkant van het frame om ruimte te maken voor de uitslag van de motor.

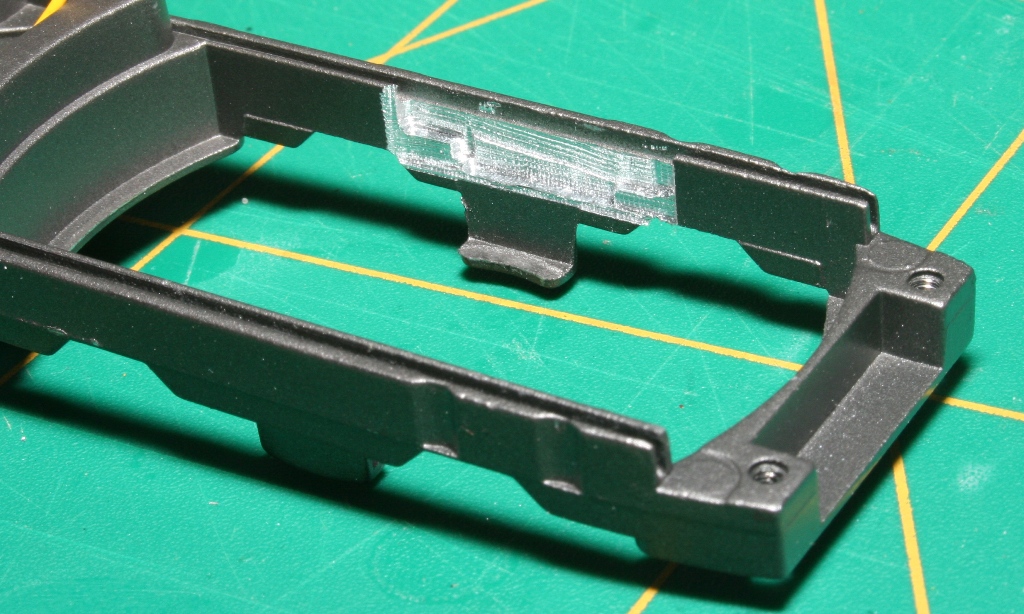

... na een kwartiertje voorzichtig frezen.

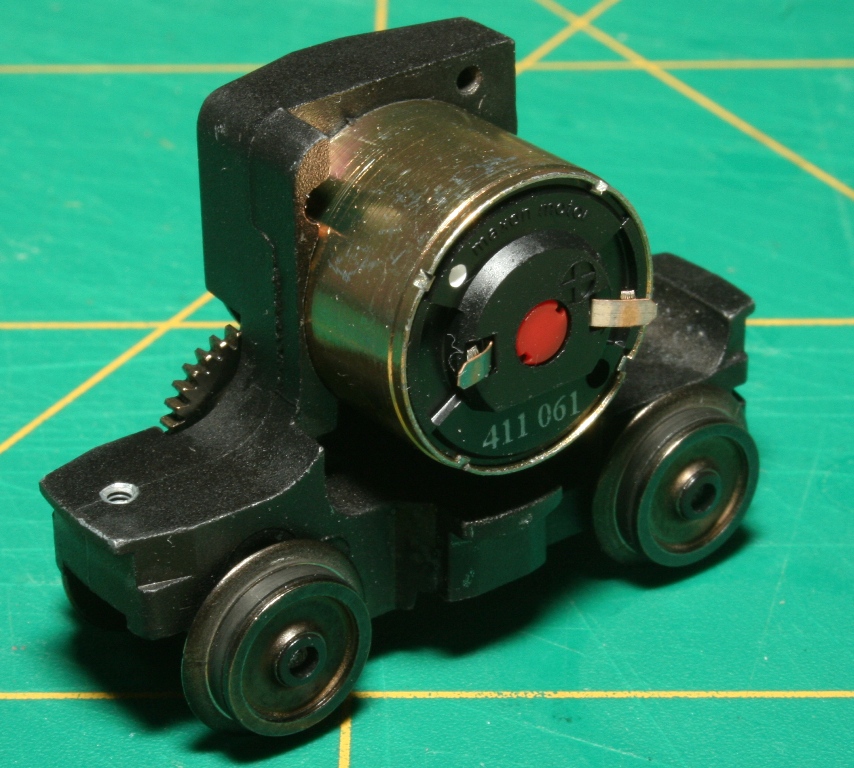

... Draaistel verder afmonteren en SMEREN !! Ook hier weer: net alsof het nooit anders geweest is

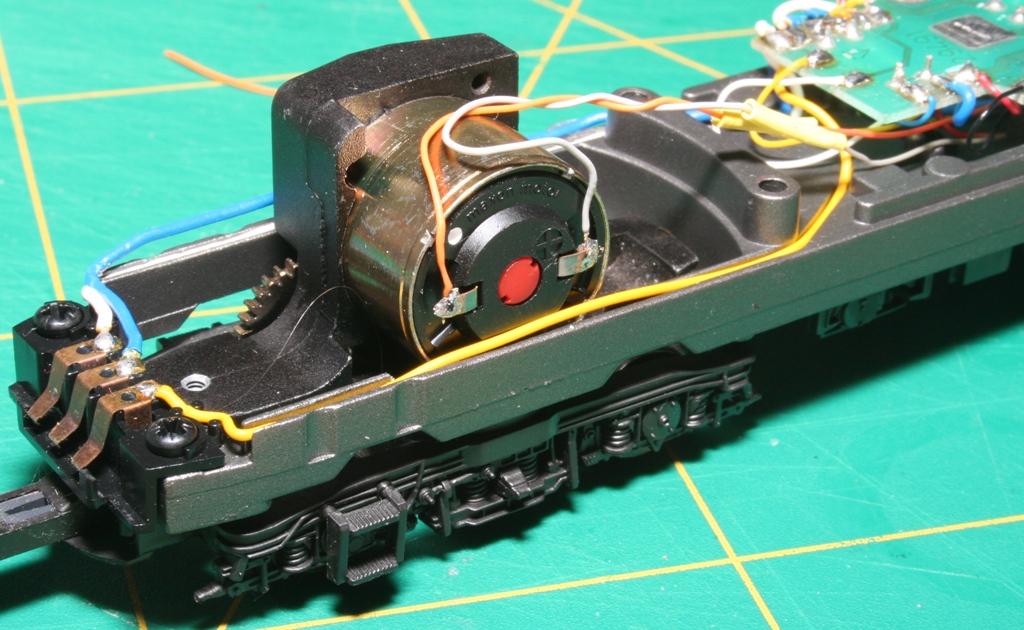

... afgebouwd, op de kap na. Eerst een proefritje....

WHOWHWOWOWHOW !  Alleen bij lage snelheden ( ca. 10 - 20 km/u schaalsnelheid ) hoor je een beetje de tandwielen, daarna en daarbeneden helemaal NIETS ! anders dan kedengedeng van de wielen op de rails


'kzal hem morgen meenemen naar Houten, kunne geinteresseerden even het ding van binnen bekijken

Grtzz,

Karst

[KNed]

Gaaf!

Maar wel jammergenoeg niet erg laagdrempelig. Niet iedereen gaat/kan in z'n locs frezen.

Hoe zit dat motortje nu vast aan het draaistel?

Koen

[Karst Drenth]

Inderdaad Koen,

Ik zei al eerder dat het geen beginnersombouw is. Maar... met een goede frees en geduldig en secuur werken heel goed te doen !

De motor zit met een klempassing op de kunststof rand geklemd in het motorhuis.


Grtzz,

Karst

[KNed]

Ik weet niet hoe nauwkeurig Märklin al die motorbehuizingen hetzelfde heeft gemaakt.
Anders zou je een motortje kunnen maken die zonder te frezen past.

Koen

[Karst Drenth]

Tot nu toe ... 1200 en MP zijn de beide huizen nagenoeg identiek !

Grtzz,

Karst

[nscargo]

Het idee om die motortjes collectief te bestellen ben ik het wel mee eens.
Maar dan ben je er nog niet.
Ik zou heel graag mn 1200 loc's stiller willen hebben maar zoals Karst aan aan geeft is het geen beginners klusje.
Ik ben in de loop van jaren wel wat geduldiger geworden dus als het veel werk is dan vind ik dat geen probleem.
Maar Karst gebruikt ook een tafelfrees en die heb ik niet.
Daardoor wordt het onmogelijk om zo'n motortje in te bouwen.
Harm

[fissy]

Misschien kunnen jullie iemand vinden met een Tafelfrees en alle onderstellen in een keer frezen, is handig omdat de instellingen op de frees niet veranderd moeten worden...

[Jean]

Een tafelfrees is niet per definitie nodig. Het ook mogelijk een boormachien in een bankschroef te klemmen en met een vaste hand het overtollige metaal uit het frame weg te frezen. Ik kan je zeggen dat, dat prima te doen is. Wel kan ik je bij dit klusje een beschermende bril en oordopjes aanraden.
Het onderstaande is bijvoorbeeld op bovengenoemde wijze gerealiseerd:



Verder is het zo dat niet voor elk model een frees noodzakelijk is. Een frees is met name nodig  bij de modificatie van draaistellocs.
Bij andere dan draaistellocs kan een vijl ook voldoende zijn. Zie bijvoorbeeld hieronder:



Ook zijn er locs waarbij er in het geheel geen frees- of vijlwerk aan te pas komt.
Tot zover het ‘ijzerwerk’ aan het frame. Dan nu het motorhuis.
Als ik het goed heb zijn er drie verschillende draaistel motortypen bij Huize Märklin. De LFCM en nog wat waarvan ik de afkortingen niet meer weet. Mij is duidelijk geworden dat de binnenafmetingen van het motorhuis van de trommel collectormotor (art. 60146) niet allemaal identiek zijn. Misschien is dat wat naïef om te verwachten dat ze allemaal identieke afmetingen hebben.
De Lemo Solar motor past soms wel en soms niet in de ‘opening’ van het motorhuis. In dat laatste geval moet er een frees aan te pas komen en ook hier is de boormachien/bankschroef methode zeer wel te doen.

Tot zover maar even. En nu zelf aan het werk!


Groeten van Jean


[nscargo]

Misschien kunnen jullie iemand vinden met een Tafelfrees en alle onderstellen in een keer frezen, is handig omdat de instellingen op de frees niet veranderd moeten worden...

Eehh Karst?
Harm

[Jean]

Vanmiddag ben ik met de NS 1100 in de weer geweest.
Ook in deze loc is de Maxon van Lemo Solar prima in te bouwen.
Wel zijn er zijn een paar kleine aandachtspunten.
In de loop van de week volgt een verslag met foto's op mijn site.

Groeten van Jean

[Ivo tB]

Mmm,

Heb ik weer niet opgelet Ik heb nu 3 motoren besteld, maar ik heb ook nog een bruine Hamo motorpost.

Karst vandaag gemist, maar ik wist ook niet dat hij een ombouw mee zou nemen.

mvg,
Ivo

[Karst Drenth]

Niet treuren Ivo,

Ik heb een speciaal vraagje bij LEMO-SOLAR uitstaan...

Grtzz,

Karst

[nscargo]

Heeft dat vraagje ook te maken met het passen zonder frezen?
Harm

[PieterW]

Ik heb er ook drie besteld.
Karst wat is de bedoeling? Moeten we even wachten op de uitkomst van je vraag?

Peter

[Karst Drenth]

Ik heb om kwantumkorting gevraag....

Maar ja, als jullie al besteld hebben

Grtzz,

Karst
