Auteur Topic: Een digitale demo pendelbaan  (gelezen 505158 keer)

peterha

  • Offline Offline
  • Berichten: 837
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #990 Gepost op: 04 december 2012, 09:48:25 »
Hai Karst,

't Ziet er inderdaad erg netjes en overzichtelijk uit: complimenten!

Wel twee vraagjes: wat voor soort draad gebruik je (soort, dikte)? Ziet er nogal "stevig" uit voor zo'n kleine baan. En wat voor soort bevestigingen gebruik je om de printjes vast te zetten. Het lijken wel van die rubber doorvoertules?

Keep up the good work  (y)

Met vriendelijke groet,
Peter
Met vriendelijke groet,
Peter

Als gewone dingen ineens niet meer gewoon zijn,
Besef je hoe bijzonder gewone dingen zijn.

Karst Drenth

  • Offline Offline
  • Berichten: 9640
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #991 Gepost op: 04 december 2012, 10:57:14 »
Ha !  ;D

@roelco

Vind ik eigenlijk niet ;) Het is bij elke baan, om het even Analoog of Digitaal 'common practice' om de rails op meerdere punten van een 'CVL' ( Centrale Voedings Leiding ) aan te sluiten. Zo ook hier :) Dat deze aansluitingen dan 'toevallig' via een bezetmelder lopen is m.i. niet echt relevant, want die "lekkere bos los draad" zou er anders ook zijn, alleen anders aangesloten ;) :P ;D

Puntstuk-zooi heb je altijd, om nog maar te zwijgen van wissel en seinaansturing. Traditioneel ( = lees analoog ) is daar een veelvoud aan bedrading voor nodig. Zoals je kunt zien lopen er naar elke decoder echt alleen maar twee (CVL) voedingsdraden ;)

@peter

Standaard installatiedraad van Conrad: 0.5mm2 voor de 'feeders' en decoders, 0.75mm2 voor de CVL.  Verder overal waar mogelijk/nodig gebruikgemaakt van adereindhulsjes en schroefverbindingen ( industriele techniek ) De printjes rusten op twee 'Gardena-ringetjes' ( ooit eens 1000 stuks van gekocht ;) ) en met een 15x2.9 spaanplaatschroefje met nog zo'n ringetje er onder vastgezet. Zo staan de printen niet star in verbinding met de bak. Dus trillingen( ook tijdens transport ) worden gedempt.


Grtzz,

Karst

peterha

  • Offline Offline
  • Berichten: 837
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #992 Gepost op: 04 december 2012, 14:08:26 »
Karst,

Gebruik je dan bv. Conrad 606747 voor 0,50mm2 (rood)? Ik heb zelf een keer een rol 602595 gekocht, maar deze beviel niet; was veel te flexibel/slap.
Adereindhulsjes gebruik ik ook, de verbinding met alleen de gestripte draad vind ik niet echt solide.
De bevestiging van de printplaten doe ik met kunststof ringen; hoeft tenslotte niet vervoerd te worden  :)

Succes verder.
Gr. Peter
Met vriendelijke groet,
Peter

Als gewone dingen ineens niet meer gewoon zijn,
Besef je hoe bijzonder gewone dingen zijn.

Karst Drenth

  • Offline Offline
  • Berichten: 9640
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #993 Gepost op: 04 december 2012, 14:21:30 »
Hoi,

Kan zijn. Zal vanavond wel even kijken voor het typenummer ;)

En idd 602595 is 'meetleiding' prima spul voor als je een begrasser wilt maken ;) maar als installatiedraad en te duur en te slap.

Grtzz,

Karst

Karst Drenth

  • Offline Offline
  • Berichten: 9640
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #994 Gepost op: 04 december 2012, 21:49:22 »
Hoi,

b.v. bruine draad: http://www.conrad.nl/ce/nl/product/625639/

Klik op de link en onderaan de pagina zie je de andere leuren en draaddiktes.

Grtzz,

Karst

peterha

  • Offline Offline
  • Berichten: 837
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #995 Gepost op: 04 december 2012, 22:15:21 »
Dank je. Kan nu wat gerichter zoeken.

Gr. Peter
Met vriendelijke groet,
Peter

Als gewone dingen ineens niet meer gewoon zijn,
Besef je hoe bijzonder gewone dingen zijn.

Jerome

  • denk denk denk
  • Offline Offline
  • Berichten: 324
  • Spoor N spoort!
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #996 Gepost op: 05 december 2012, 11:25:39 »
Hallo Karst,

Net als zoveel anderen volg ik je draadje met veel interesse en verwondering, super hoe je het doet en ook uitlegt wat je doet!

Ik heb een vraag, ik wil graag ook de Ivar kast gaan gebruiken voor mijn baan (Ik moet ook wat doen met die Besta pootjes die ik over heb!  8)). Mijn modules worden waarschijnlijk 75cm breed, dus ik ben van plan de Ivar kast van 50cm breed te gaan gebruiken. De modules zullen dus aan beide kanten 7.5 cm overhangen. Op basis van jouw ervaring, krijg ik problemen met de stabiliteit? Ik zit zelf te denken om de balkjes aan de voet wat breder te maken om de boel wat stabieler te maken.


Greetz, Jerome.


Karst Drenth

  • Offline Offline
  • Berichten: 9640
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #997 Gepost op: 05 december 2012, 11:50:33 »
Hoi,

Ik denk dat je met 50cm zeker wel een stuk kunt oversteken.

Je hebt het over 7.5cm maar moet dat niet 75-50 = 25/2 = 12.5cm oversteek zijn ?? Ik zou dan zelf gaan voor balkjes van 80 lengte en die voorzien van Bestavoetjes.

Grtzz,

Karst

Jerome

  • denk denk denk
  • Offline Offline
  • Berichten: 324
  • Spoor N spoort!
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #998 Gepost op: 05 december 2012, 11:57:56 »
Karst,

Ahum, uiteraard, je hebt gelijk 12.5 cm. Super, Ik ga het zo proberen, waarschijnlijk start de bouw Feb 2013.

Thanks, Jerome

Karst Drenth

  • Offline Offline
  • Berichten: 9640
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #999 Gepost op: 06 december 2012, 01:09:21 »
Hoi,

Ook vanavond niet veel tijd :( :( Pas laat begonnen, half 10, maar toch, ...

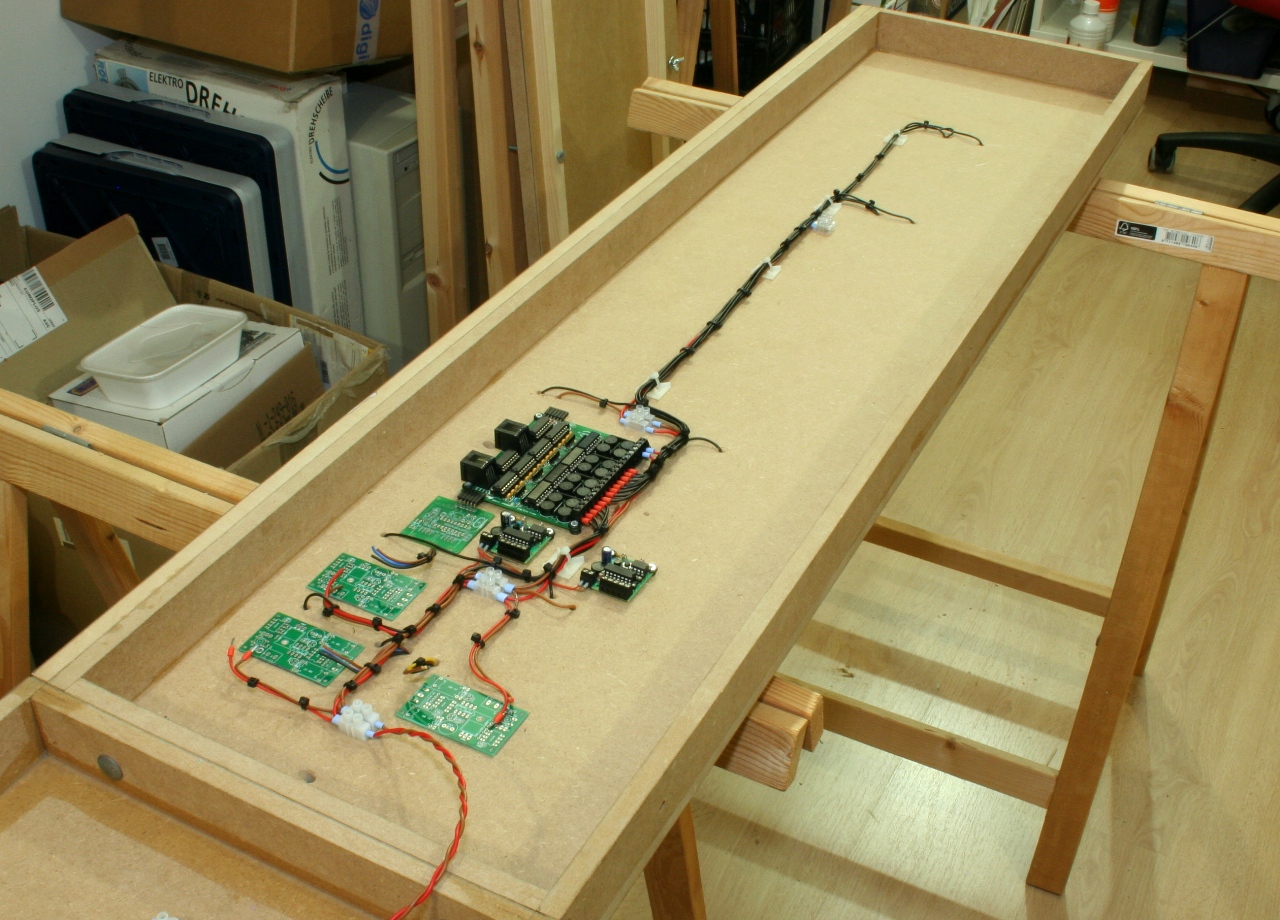

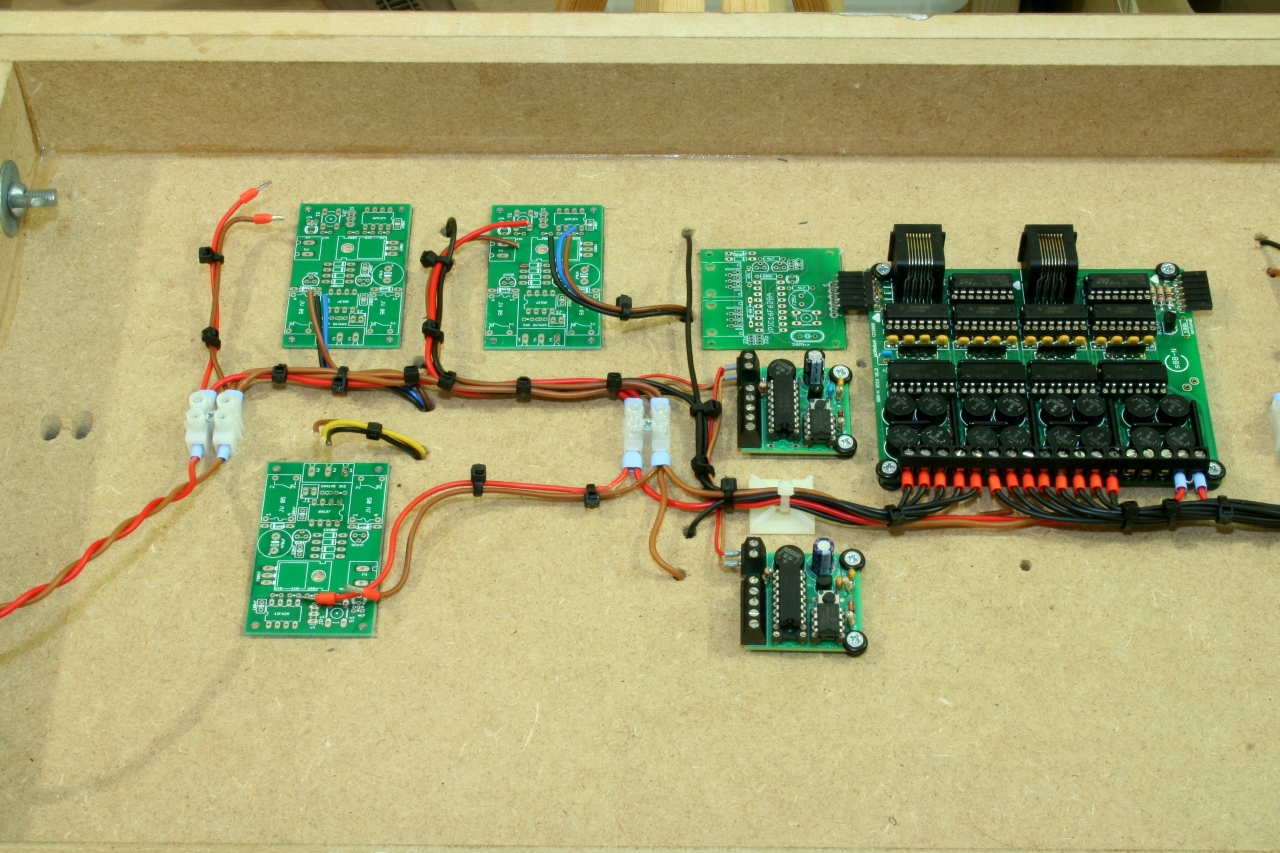

... de bedrading ligt er netjes in :) Gisteravond laat nog 'even' een bezetmelder in elkaar gesoldeerd... Was wel nodig ook, want op dit kleine K-moduletje zitten maar liefst 13 secties !  :o



... resten nog 3 ServoSwitches en een S88LN en... de servo's plaatsen. Wordt kielekiele aan de linkerkant waar de 3wegwissel zit. Er is eigenlijk net niet voldoende ruimte richting module-kopwand. Er moeten immers twee servo's een plekkie vinden ;) ... maar met een truukje in de steldraad hoop ik er zonder exotische constructies uit te komen ;)


Wordt vervolgd ;)

Grtzz,

Karst

Romar

  • Offline Offline
  • Berichten: 3838
    • Driehuizen in 1:87
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #1000 Gepost op: 06 december 2012, 01:12:13 »
13? Gaat dat geen ongeluk brengen? ;D
Herrie liefhebber, Early hardcore, Industrial & Frenchcore.

eenop87

  • Offline Offline
  • Berichten: 1018
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #1001 Gepost op: 06 december 2012, 09:32:22 »
Ziet er weer goed uit met zo'n strakke bedrading Karst.
Misschien heb je iets aan een constructie zoals ik hier heb gebruikt voor moeilijke wisselplekken. Op mijn laatste baan heb ik op die manier een servo op 1 meter afstand van de wissel geplaatst.

Kan je aangeven waar je de 13 secties hebt geplaatst? Ben ik erg in geïnteresseerd omdat ik een experimenteel baantje wil bouwen om met Koploper een automatsche omloop te realiseren.
Zit daarom nog te bedenken waar ik de secties voor bezetmelding ga maken.

Groet Gerrit

Karst Drenth

  • Offline Offline
  • Berichten: 9640
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #1002 Gepost op: 06 december 2012, 10:06:35 »
Hoi Gerrit,

Yep, als het niet blijkt te passen met 'direct-drive' wordt het zo'n oplossing. Heb de spullen er allemaal voor liggen :)

Zal de boel even in Anyrail knallen, en een 'foto' daarvan hier posten ;)

Grtzz,

Karst

Karst Drenth

  • Offline Offline
  • Berichten: 9640
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #1003 Gepost op: 06 december 2012, 11:59:31 »
Bij deze:



De wissels betrekken in de blokmelding heeft een tweeledig doel: Seinen vallen eerder naar rood, en voor het inrijden van een bezet blok, moet er een vrije melder zijn waaraan het doorrijden in cm ( vaste route ) kan worden gekoppeld. En aangezien wissels altijd vrij moeten zijn, zijn dit de ideale kandidaten daarvoor ;)

Grtzz,

Karst

eenop87

  • Offline Offline
  • Berichten: 1018
Re: BNLS Baanbreker - Een digitale demo pendelbaan
« Reactie #1004 Gepost op: 06 december 2012, 12:16:36 »
Dank Karst (y)

Gerrit
