Een digitale demo pendelbaan

[Karst Drenth]

Hoi,

Wauw, ben reuze benieuwd naar de arm seinen. Waar heb je die vandaan Karst?

Zoals al gezegd eerder in de draad, van iemand hier op het forum. Weet niet meer wie, en weet ook niet wie deze prachtige etsen gemaakt heeft Maar het principe is hetzelfde met de Philotrain seinvleugel-kit.

Dus aan de slag:

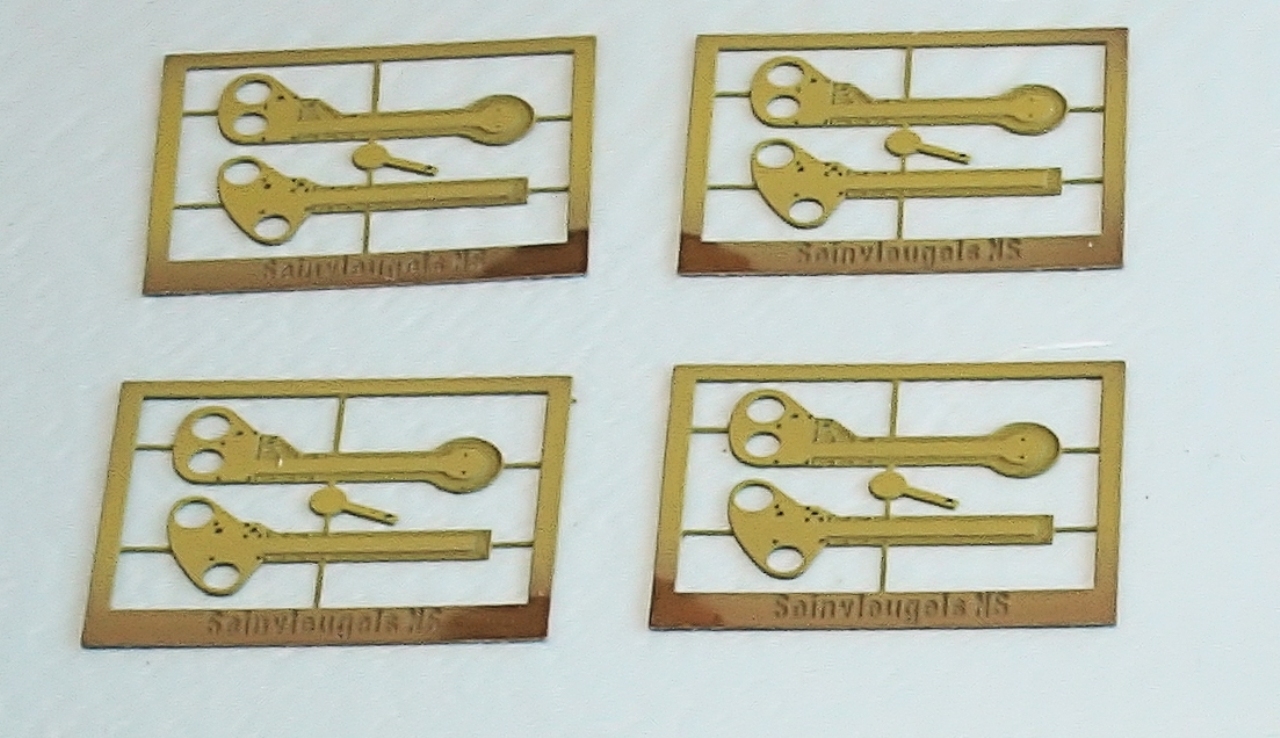

... de etsplaatjes eerst in de Phildie washprimer gezet...

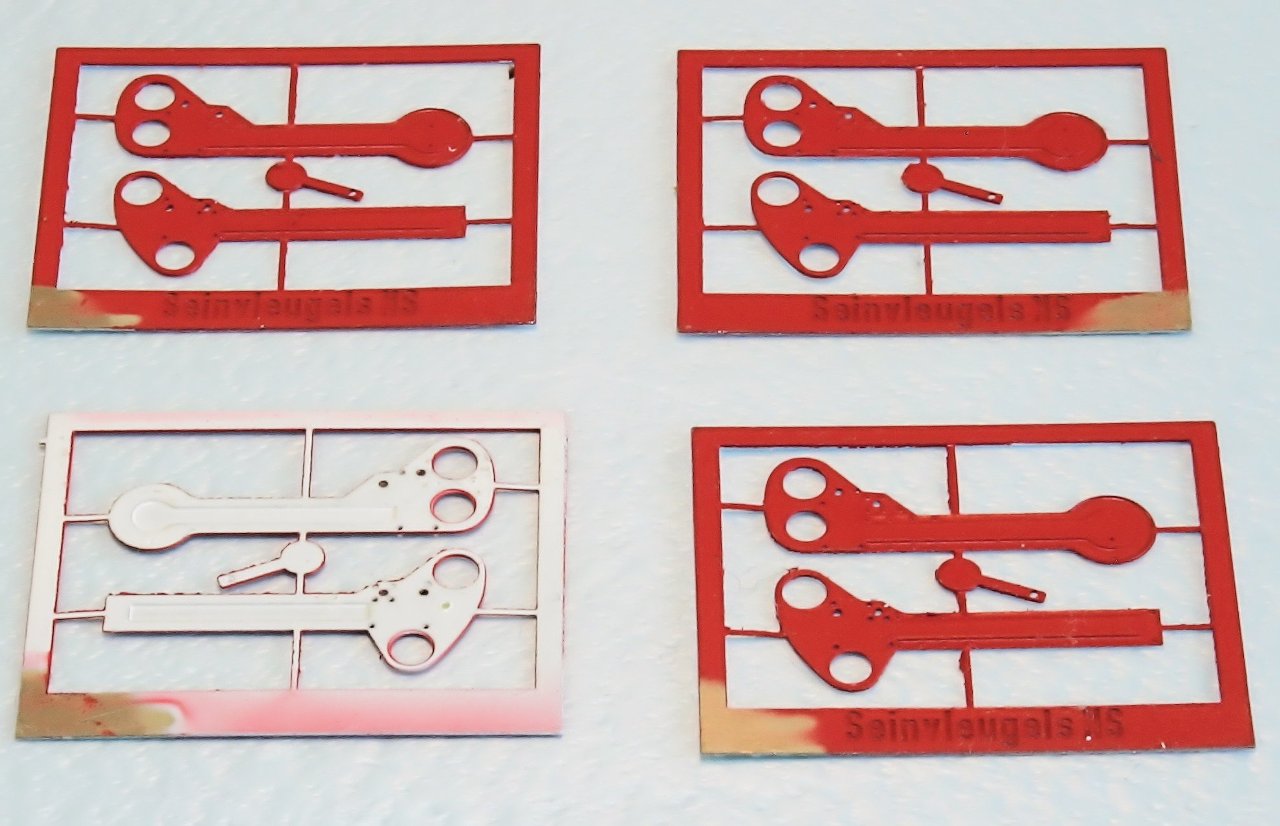

... daarna eerst de achterkant wit gespoten, daarna de voorkant rood. De plaatjes worden daarvoor aan de achterkant afgeplakt !! Het kan zijn dat er na verwijdering van het afplaktape hier en daar war rood spuitstof aan de randen overblijft. Da's geen ramp, eenvoudig met een harde penseel te verwijderen na droging. Het rood is Email-Basic signaalrood van Revell. Het wit uit een spuitbus van de Action en hoogglans.



... de achterkant van de seinen is een ander verhaal. De schuine strepen en het zwarte deel moeten, vind ik, superstrak aangebracht worden. Uit de hand geen doen, dus zou afplakken een optie zijn... maarrr... dan blijft dat de voorkant ook weer goed afgeplakt moet worden etc. etc. En... voor 20+ te maken seinen een hels karwei...

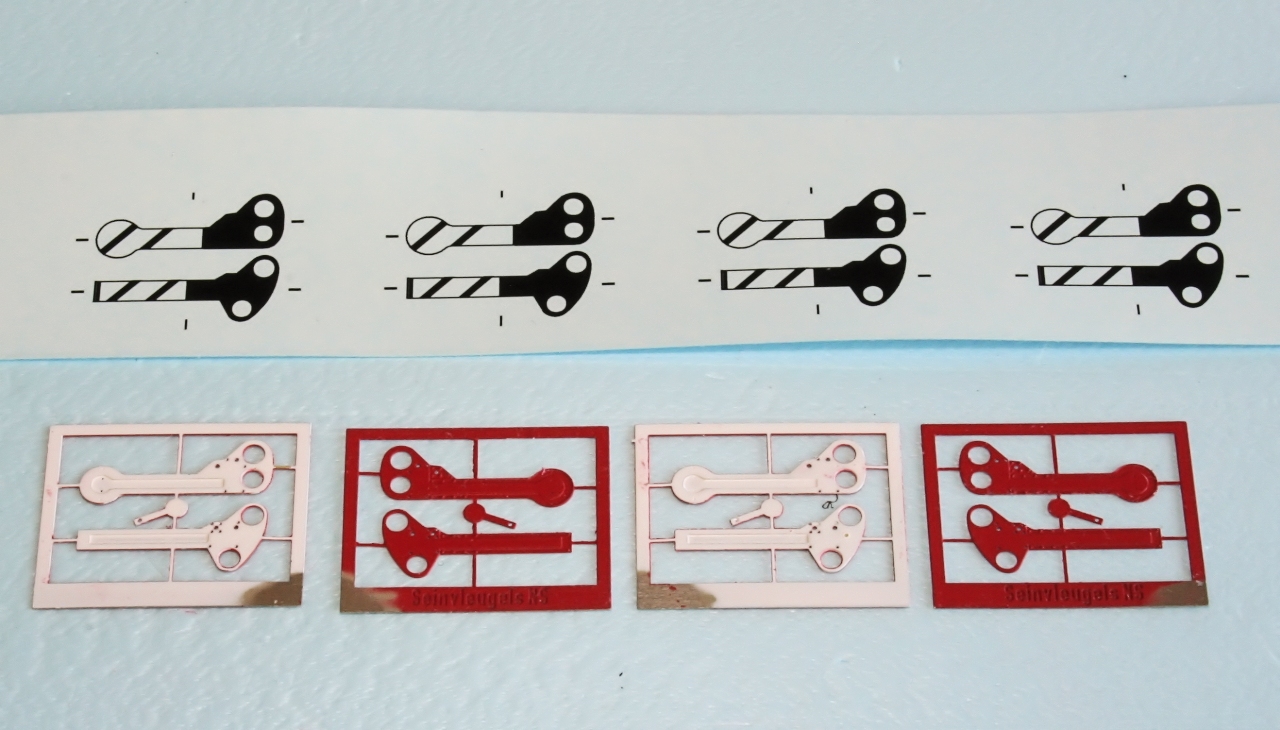

Dus... de etsplaat op de scanner, bitmap in Inkscape geimporteerd en de contouren overgetrokken. Daarna een decal van geprint...



... het aanbrengen van de decal is best lastig, iig lastiger dan ik vooraf gedacht had De eerste poging was op de 'normale' wijze... decal in het water, MicroSet op de seinen... Decal er op laten glijden... MIS ! De decal hechte meteen en was niet op de goede plek te krijgen --> Plaatje in de Thinner   Tweede poging: Decal zo goed en kwaad als het gaat pasknippen, zelfde procedure als boven, zefde resultaat: Plaatje nummer2 in de Thinner

Toen de derde methode: Decal ruim afknippen 1 mm buiten de uitlijnstreepjes, decal langer in het water, etsplaatje ook in het water en in het waterbad de decal op het plaatje laten glijden --> WERKT  probleem daarbij is een heel dun vlies daar waar geen materiaal zit... De decal daarna flink met MicroSol te lijf gegaan en goed laten drogen. Daarna ter bescherming van de kwestbare print, een laagje matte-Humbrol-uit-de-spuitbus er over... en wat schets de verbazing ?? Het vliesje lost nagenoeg geheel op  Alleen de randjes ( de decal is daar mooi omheen gekruld dankzij de MicroSol ) hoeven nog nabewerkt te worden.   Helaas is de boel allemaal erg priegelig en teer, dat bij het nabeweken ( uit de fret snijden en vlak vijlen ) er wat kleine beschadigingetjes ontstaan. Maar met wat watervaste markers in de kleuren rood en zwart is dat relatief simpel te verhelpen.

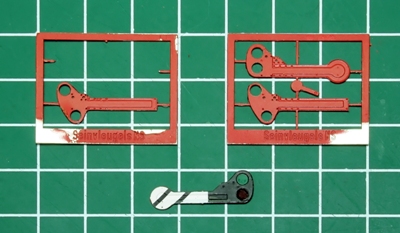

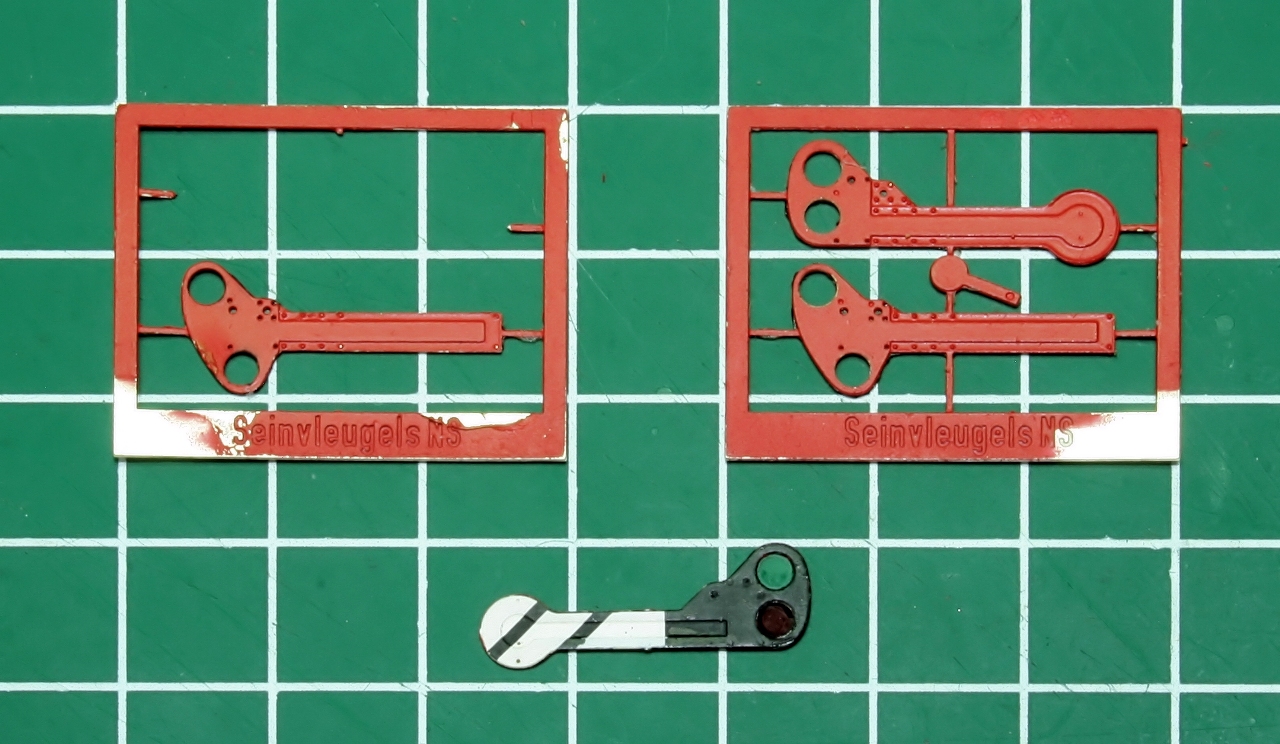

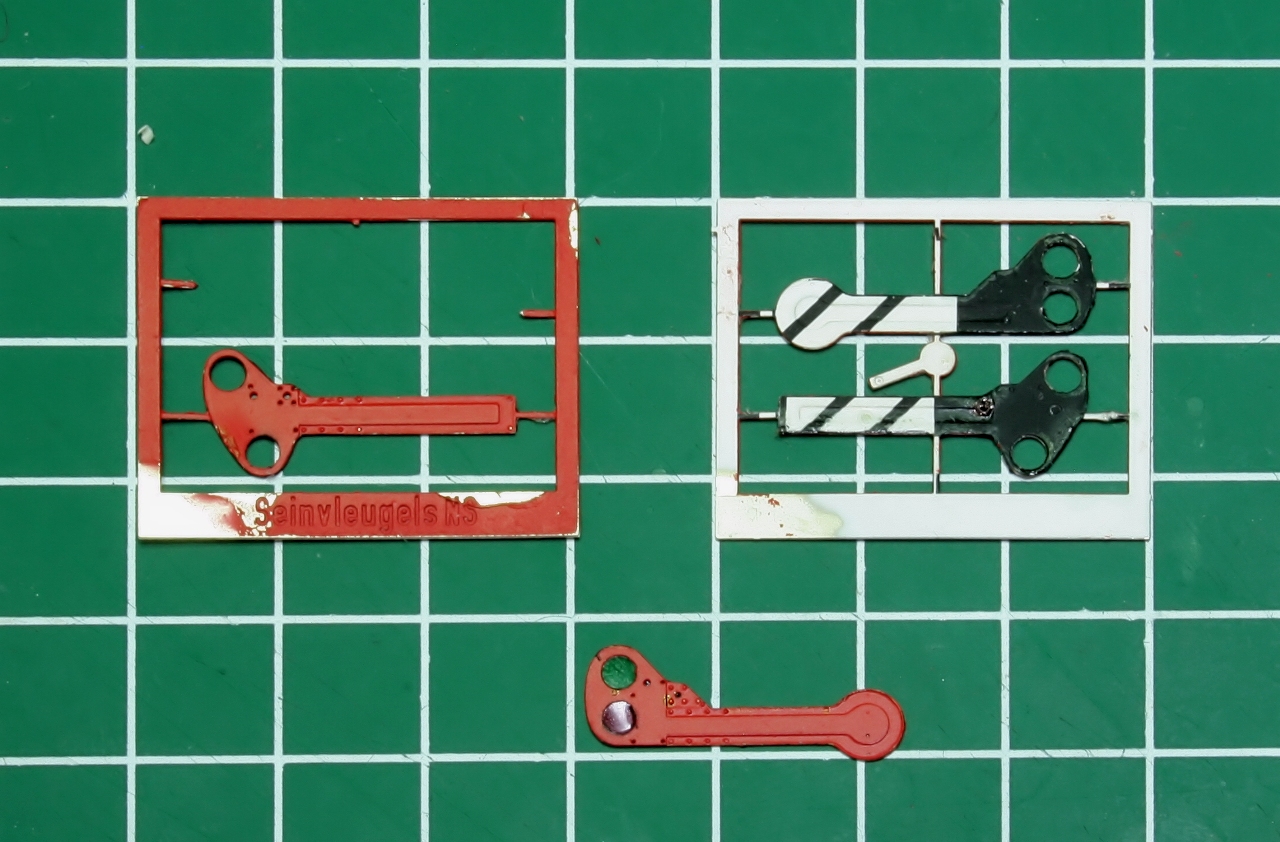

... de achterkant van een naberwerkte vleugel... Redlijk strak. Bij het vakerdoen zal het denk ik nog strakker worden

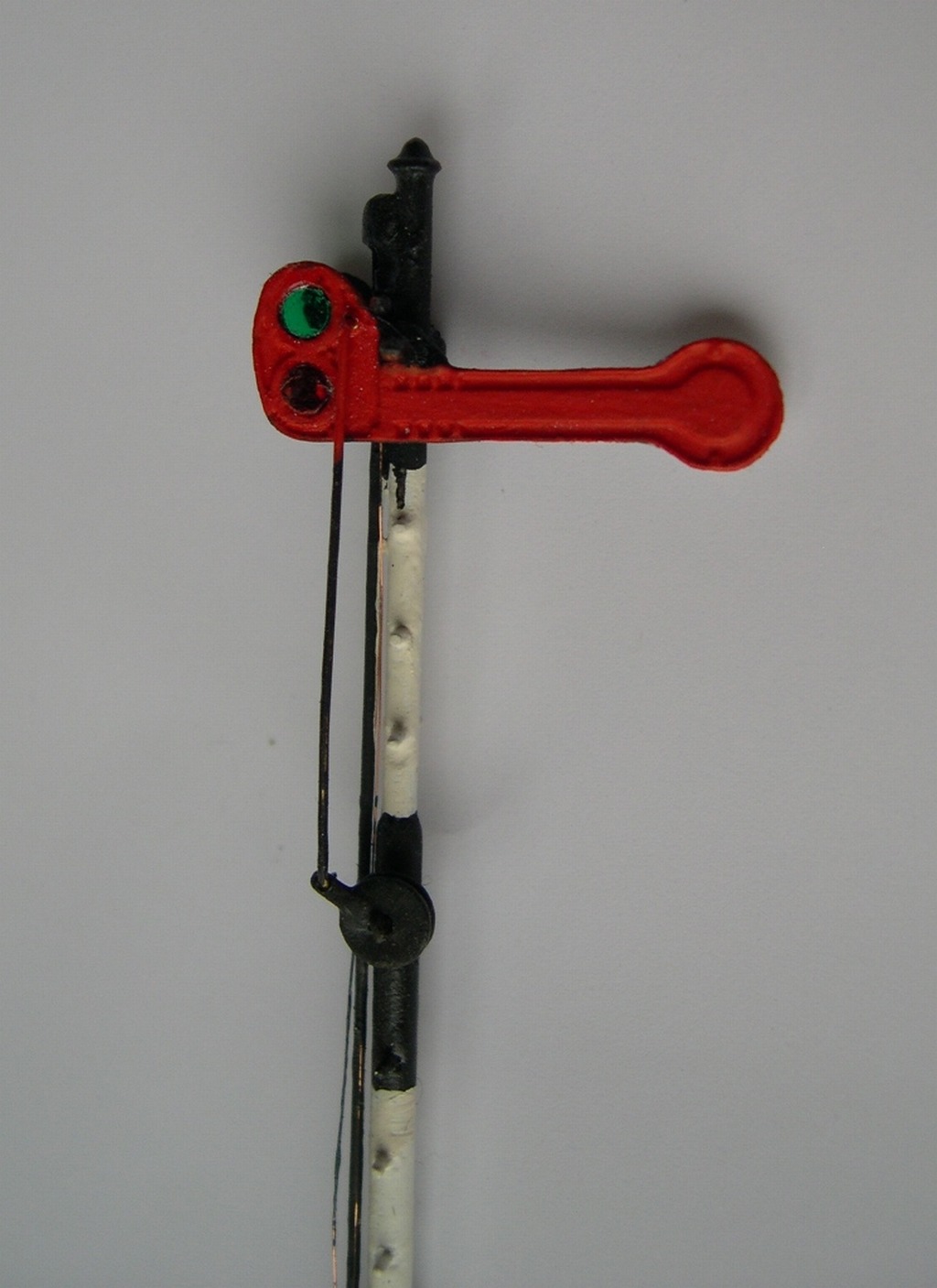

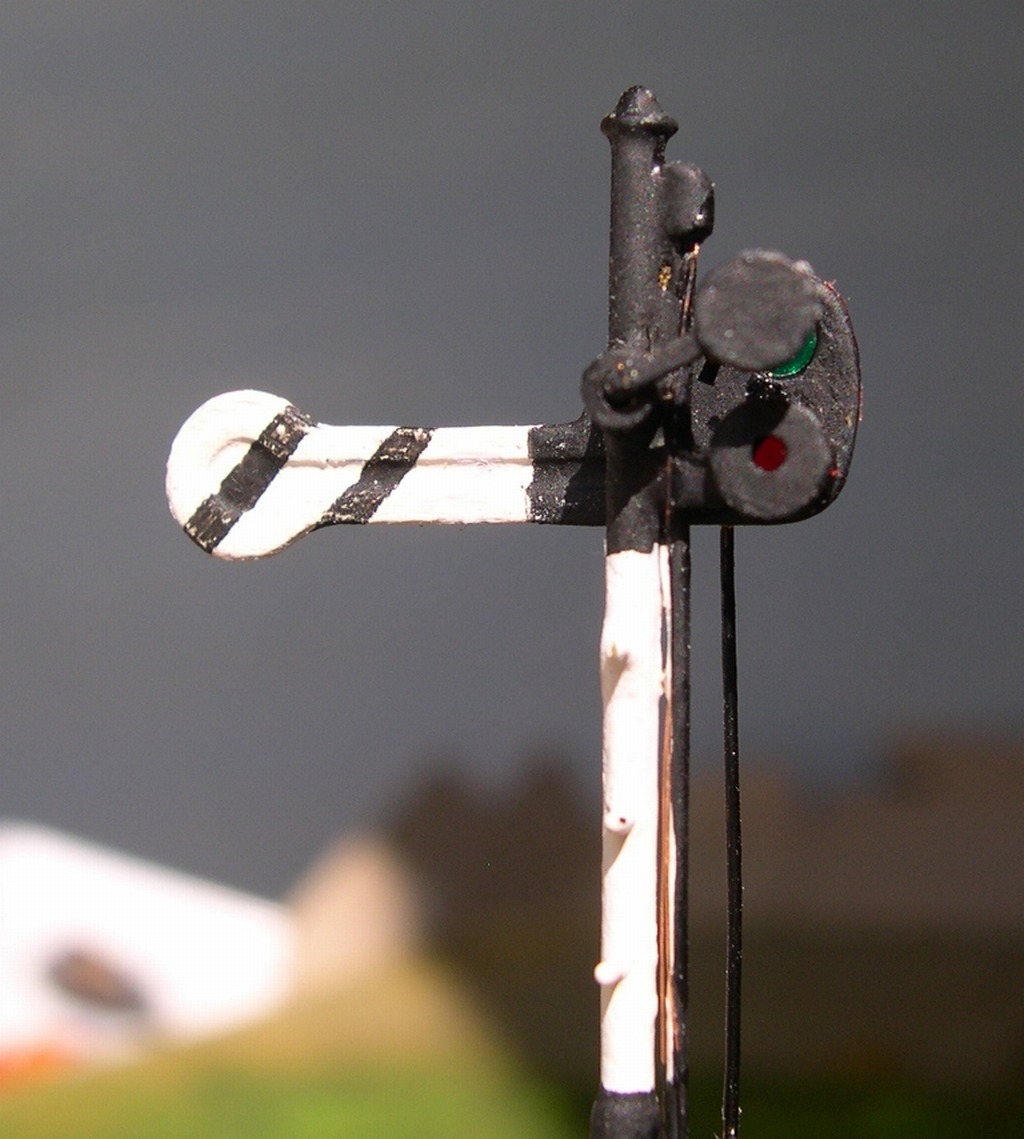

In ieder geval al behoorlijk beter dan dit:



^{( de beide bovenstaande plaatjes komen hier vandaan )}



Zo nu eerst even naar Bentink, wat buisjes halen voor de palen


Grtzz,

Karst

[Romar]

Zien er goed uit die vleugeltjes.

Maar het heeft zo te lezen wel enige moeite gekost, ben ik blij dat ik geen armseinen nodig ga hebben op de te bouwen baan.

Romar

[Broekoord]

Hallo Karst,

Ik ben "onderweg" om dit boeiende topic van jou door te nemen en 92 pagina's inmiddels is dus nog even voor mij door bijten een tijdje.
Maar ik stuit toch al op een paar vragen over je ballasten.
Jij doe dit met voorstrijk:

1 Wat is het voordeel tov verdunde houtlijm
2 Is dit puur of verdun je dit ook
3 Breng je dit eventueel op kleur
4 Zijn er nadelen of aandachts punten voor dit middel

Ik wacht je reactie wel af Karst.

Mvg Ron

[Karst Drenth]

Hoi,

Howel het allemaal in de draad staat, toch even een korte samenvatting

1) blijft flexibel
2) kant en klaar onverdund, concentraat 1:1 verdund met water. Beide met een minieme hoeveelheid afwasmiddel
3) ja, met Anita Decor donker roest
4) heb nog niets aan nadelen ontdekt

@Romar, ja dit is een lastige. Nu het mastje nog met 2 draaipunten.....

Grtzz,

Karst

[RobbertJan]

Draaipunten zijn gemakkelijk te maken Karst, de kitjes van "Blokpost 9"
zijn daarin heel simpel, maar effectief uitgevoerd.

Een gat dwars door de mast heen van 1mm, daar doorheen een stukje
elektra-isolatie, daarna een speld door de arm, en door de mast steken.
Hierdoor wordt het stukje isolatie geexpandeerd en klemt zich dan vast in
de mast en om de speld.

Daarna is het een kwestie van de arm iets laten aanlopen tegen het stukje
isolatie (dit geeft iets wrijving zodat de arm niet "losjes" zit) en dan een
stukje staf met een servo, dat is wel toevertrouwd

Gr.

Robbert Jan.

[Karst Drenth]

Hoi,

Yep, die ken ik. Heb ook ooit 1 sein van hem gehad... Maarrrr.... ik wil er ook een 'blindje aan maken.....

Heb al een idee bedacht en uitgewerkt, nu nog maken


Grtzz,

Karst

[Broekoord]

Bedankt Karst voor je antwoord.
En ja inderdaad stond het er maar heb denk ik de bewuste pagina voor bij geklikt.

Mvg Ron

[Karst Drenth]

Hoi,

En weer een stukje verder....

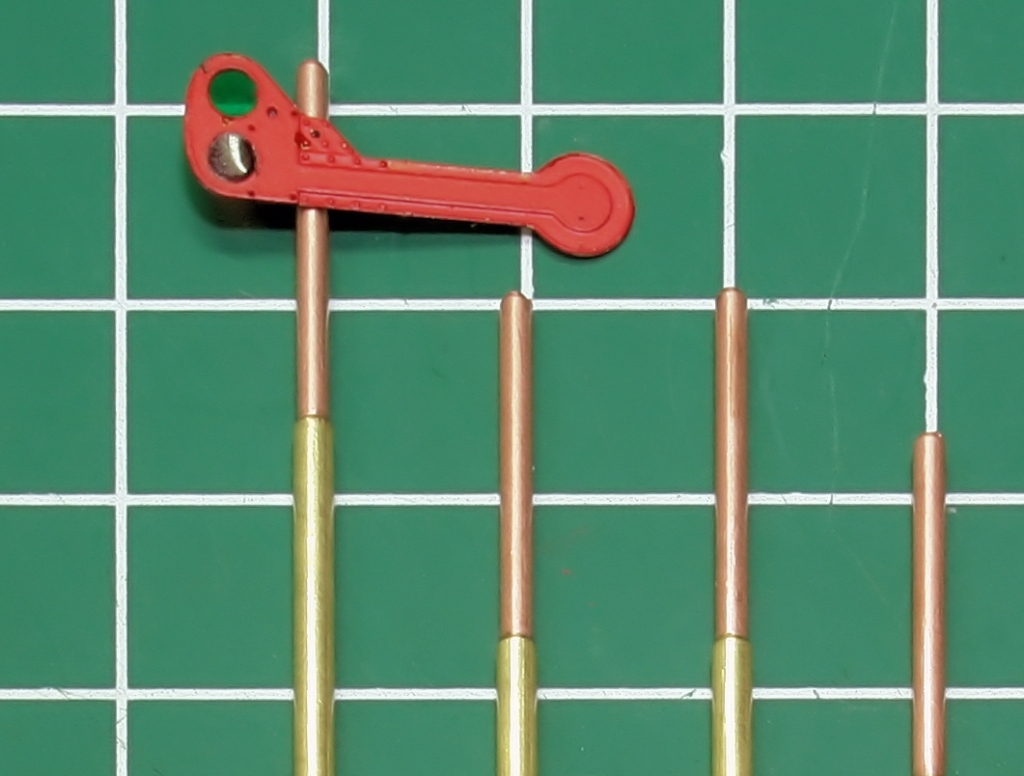

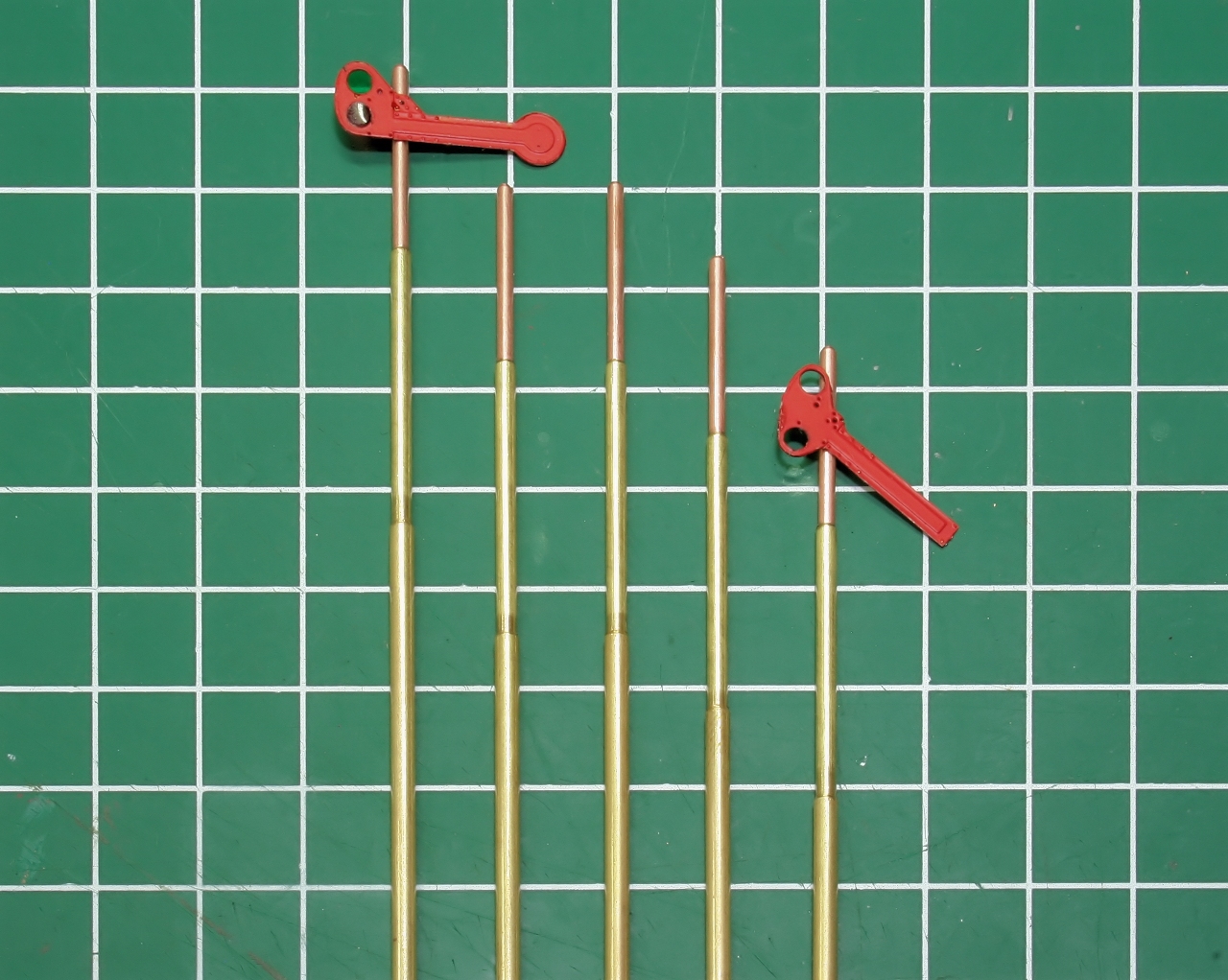

... een paar palen gemaakt. Vlnr: Verhoogd station, vrije baan, vrije baan, verlaagd station en voorsein

Methode: Alle palen zijn gemaakt uit 3 stukjes buis welke 5 mm in elkaar geschoven zijn. Bovenste: 1.6x23mm, Middelste: 2.0x32mm, Onderste 2.4x?? milimeter.  De onderste is 5mm opgeboord naar 2mm, de middelste naar 1.6.



... uitsnede uit hierboven. Alle buisjes zijn op de draaibank gemaakt, met de beitel onder een hoek van 60' zodat er een mooie afschuining aanzit en de verjonging van de respectievelijke delen netjes, zonder gevijl of geschuur overloopt. Omdat ik ze toch moest opboren, heb ik er gelijk maar een perspassing van gemaakt Dus solderen hoeft ook niet

Grtzz,

Karst

[Weerd]

Mooi Karst.

Met die armseinen erbij gaat het toch ECHT worden.

Gerard

[Romar]

Echt mooi worden ja.

[Arno V]

Het lijkt ook wel weer zo simpel hoe die man dat maakt ! Prachtig hoe je het weer beschrijft Karst !

[Karst Drenth]

Hoi,

Thnx Gerard, Romar en Arno.

@Gerard: Ik heb veel inspiratie van jouw site hoor

@Arno: Misschien lijkt het heel simpel, maar dit is wel redelijk een hoeveelheid gepiel

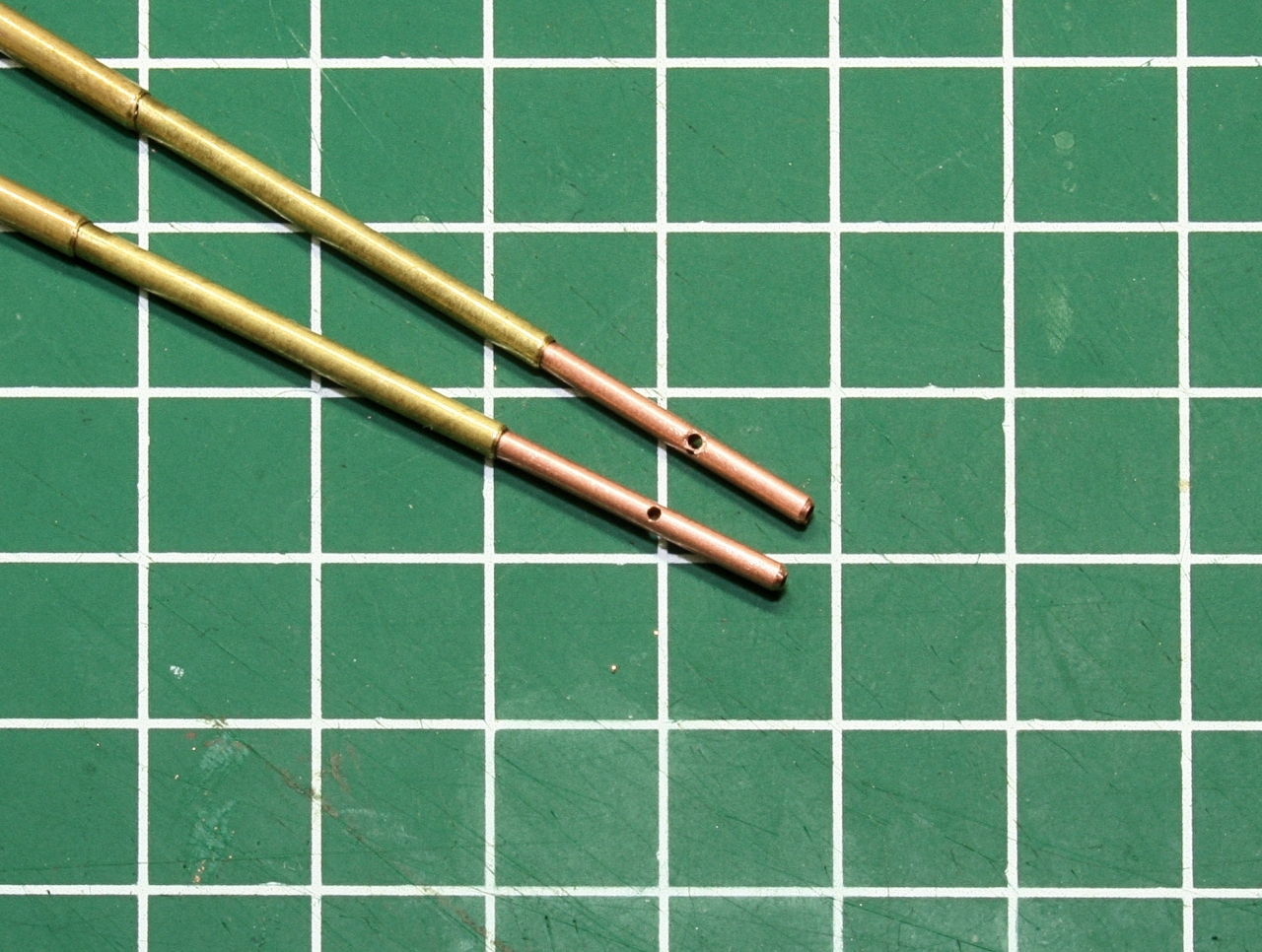

... want de palen moeten natuurlijk gaatjes krijgen... Plat kantje aan gevijld, en dan met de frees als kolomboor en een 0.8mm boortje gaatjes boren...

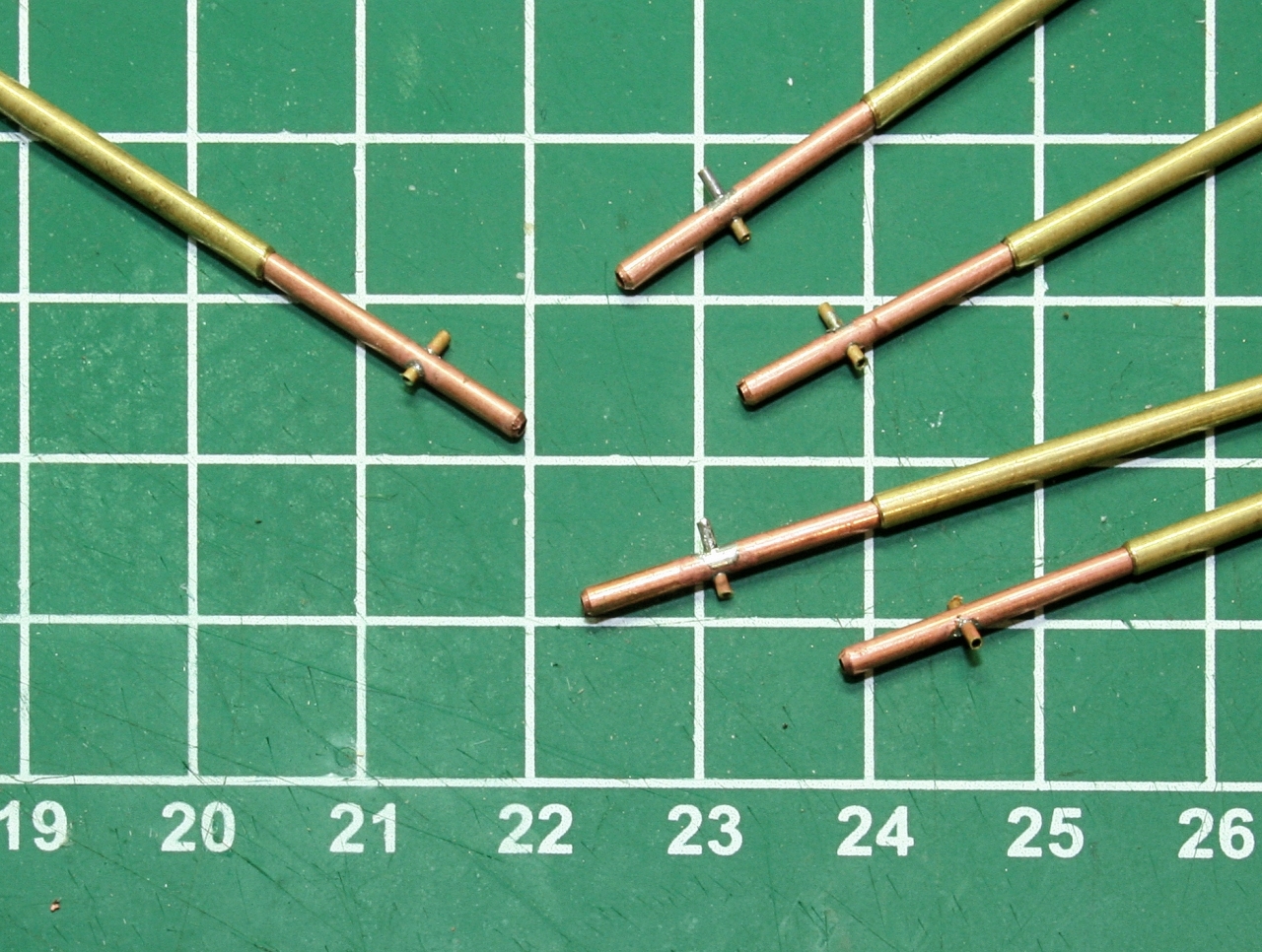

... waar dan 0.8mm pijpjes in komen. Hoe ? Doorsteken, ongeveer op lengte ( de voorkant moet 1.4mm uitsteken en de achterkant 0.7mm ) dan vastsolderen aan de voorkant en met een slijpschijfje aan de achterkant afkorten. Ruw werk, want...

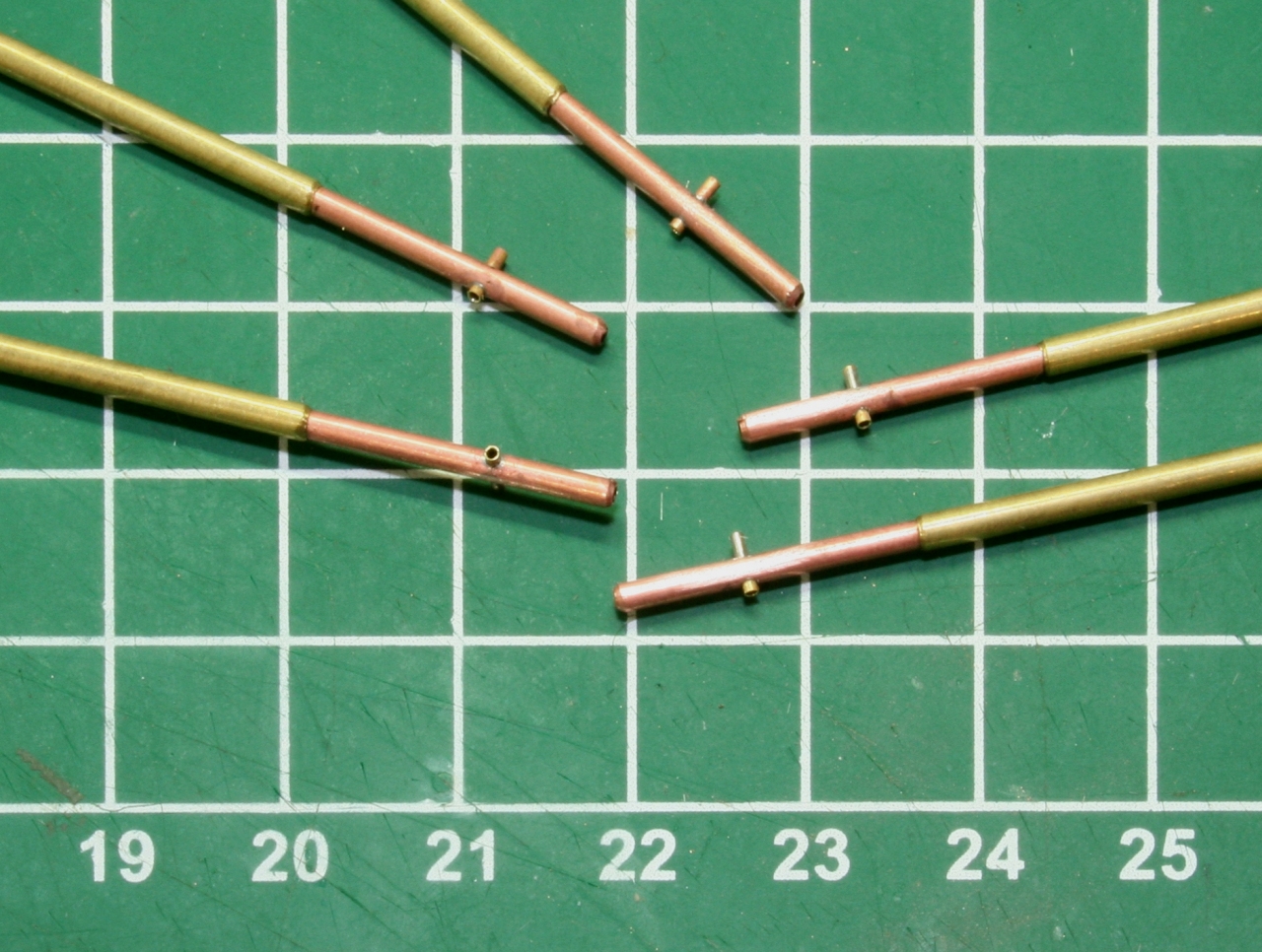

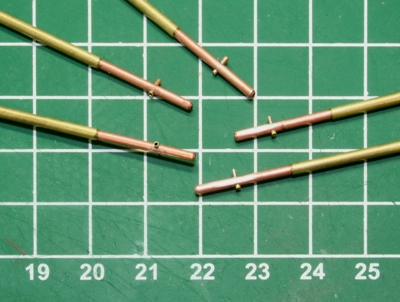

... dan gebruiken we de frees weer als frees En frezen alle pijpjes op maat.

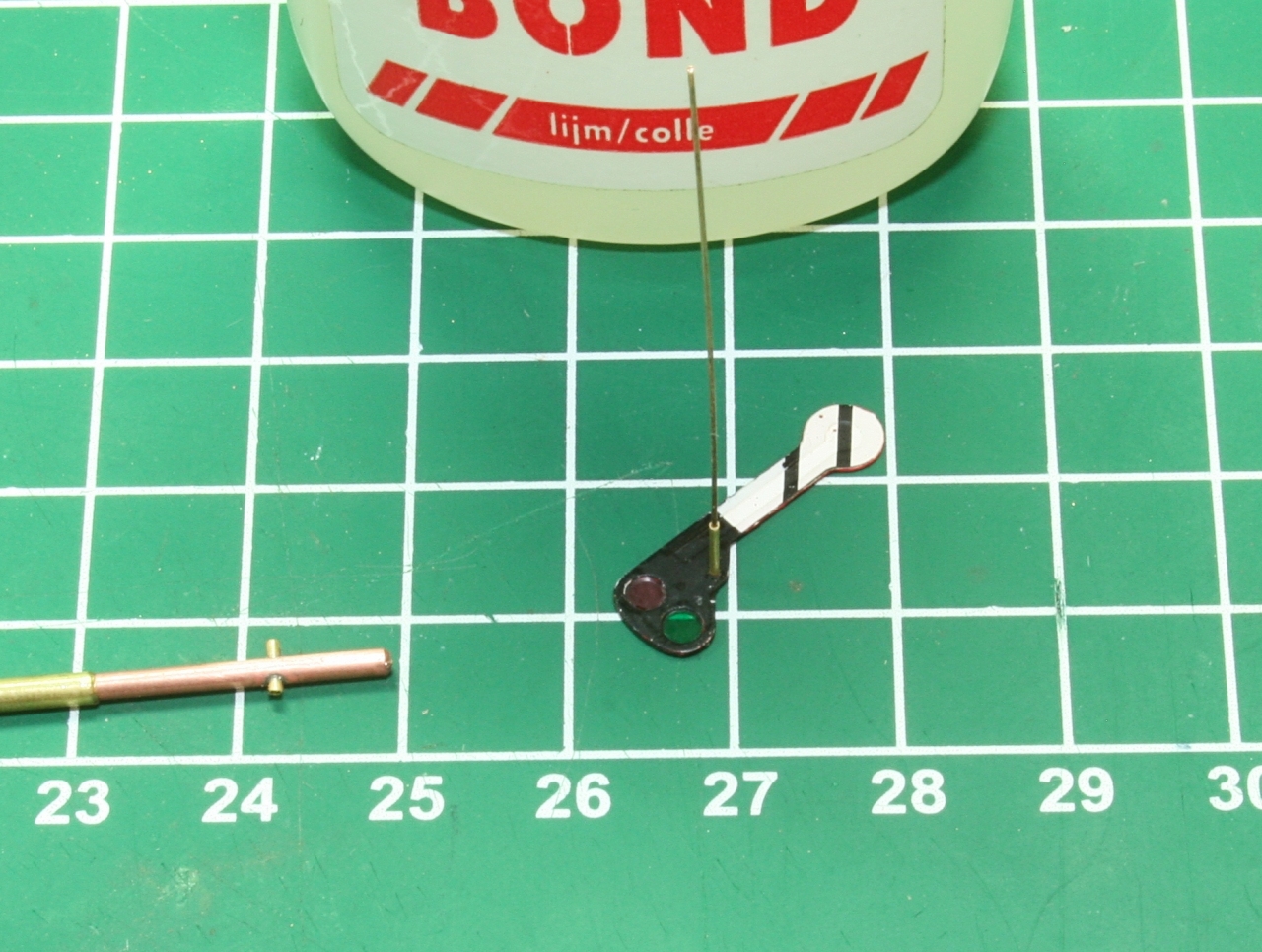

... in de bovenstaande pijpjes komt og een pijpje van 0.6mm met daarin een draad van 0.35. Deze draadsteekt door het gaatje in de vleugel, het buisje schuift over de draad en valt vlak ten de vleugel. eerst een drupje Bison Bond en dan de boel er in prikken. Uitrischten, een pufje activator en vast. Draadje wordt natuurlijk afgeknipt

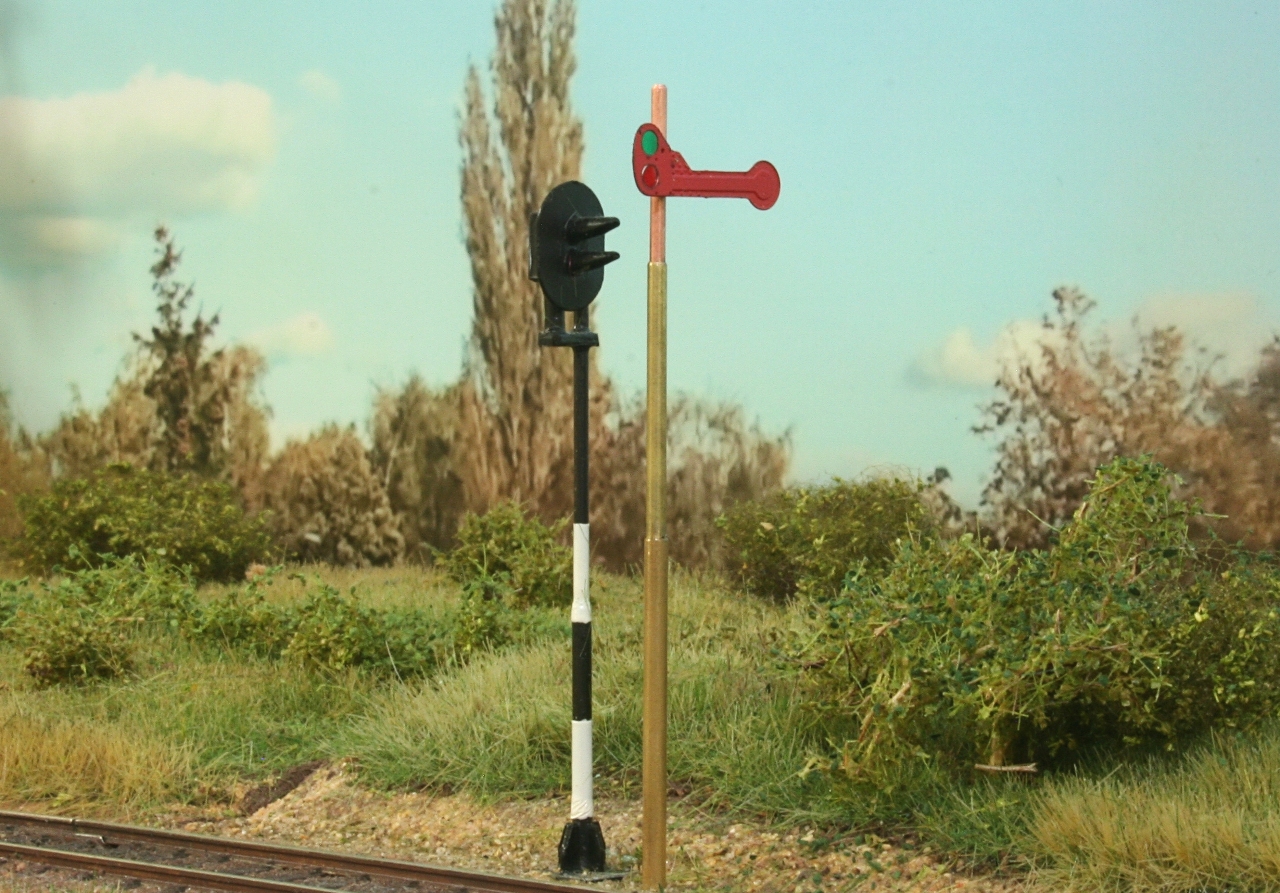

... en dan natuurlijk even kijken hoe het staat op de baan De voorkant...

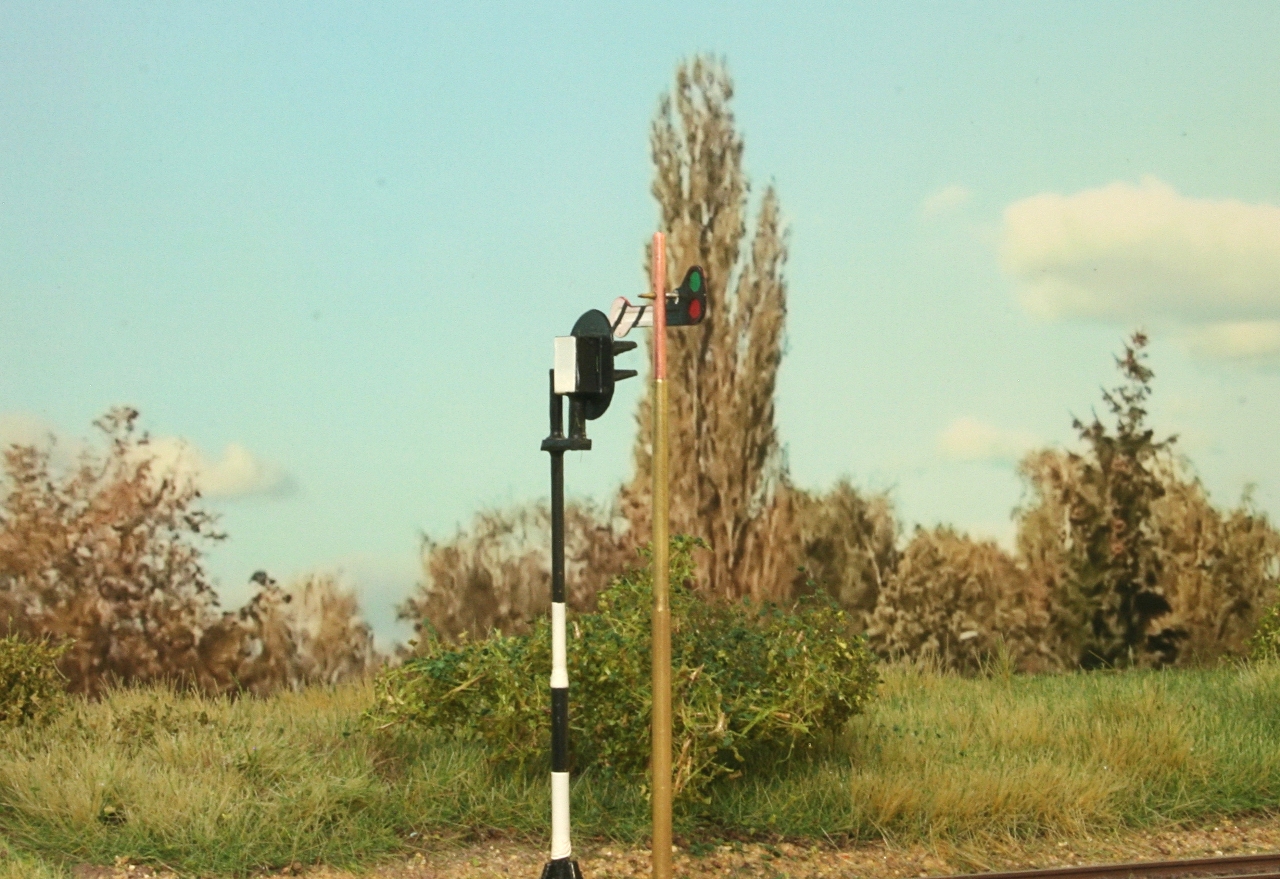

... en de achterkant...



... waar dit nog ontbrak: Het Blindje. Het dekt het witte licht dat uit het sein komt aan de achterkant bij stand 'onveilig' als het sein 'getrokken' wordt in stand 'veilig'.


Zo... morgen de trekkabelschijf/slagbegrenzer er op proberen te fabrieken


Grtzz,

Karst

VRAAG:

Bij de Philo sets zit ook een velletje blauwe folie. In welke seinen en evt. wanneer werd blauw gebruikt ipv groen ??  Ik weet me nog te herinneren, dat 1 van de uitrijseinen in Marienberg een blauw glaasje had...

[Huib]

Hi Karst,

Dat zal met de kleur van de lantaarn te maken hebben gehad. Geel gaslicht in combinatie met het blauwe glas gaf een groen licht. Moet je er ook in model wel een gele LED achter zetten.

Grtz!

Huib

[RobbertJan]

Klopt helemaal, in mijn trapgat hangt ook een seinvleugel met blauw en rood glas,
als daar achter een wit licht wordt gehangen wordt er alleen blauw/wittig licht
uitgestraald, bij geel is het dus lekker groen.
(basis kleurtjes mengen op de basisschool  heb ik toch nog ergens opgelet )

Ik had overigens bij de "Blokpost 9" setjes gewoon groene lenzen er in zitten,
deze armen waren kant en klaar in de kit meegeleverd.

Met blauwe lenzen kun je dus heel mooi armseinen met gaslicht nabootsen.

Ik vind de oplossing voor de blindplaat helemaal ok, dat is te onthouden voor de
nieuwe projecten.

Gr.

Robbert Jan.

[ruudns]

basis kleuren voor licht zijn anders dan voor verf .
verf (basisschool groep1): rood, geel, blauw
licht (MTS TV techniek ): rood (magenta), groen, blauw
