Digikeijs DRC 2400v5 lichtsetjes

[KoosDeJong]

ja,
alleen ik moet nu even weg. Tot later

[Ben]

Aan wie is de vraag gericht Ben?

Aan Koos.

Waarom dwalen we af, dit gaat toch over het V5 lichtsetje? Jou vraag is toch al beantwoord, je zegt dat je een LokSound V5 met 8 pins stekker hebt. Aan de decoder zitten 2 draden paars/lichtgroen gesoldeerd die je voor je rode sluitlichten kan gebruiken.

[KoosDeJong]

Aan Ben

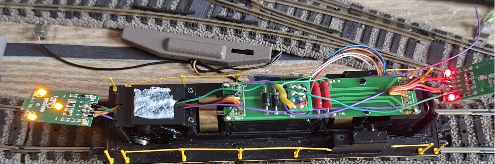

Ik heb de groene draden geprobeerd aan het groene draadpunt van de 8 polige stekker te solderen. Lukte niet echt (was laat ). Daarna besloten de groene decoderdraad door te knippen en een verbinding te maken van de 4 groene draden. Zie foto:



Dan is dat dus volgens het Digikeijs schema:



Daarna heb ik elk setje getest met een gelijkstroom trafo en het resultaat was:

oranje + geel > gele leds ok
oranje + paars > rode leds ok
oranje + groen > geen licht

Nu zou het kunnen dat ik met dat 'soldeer-gepruts'  de led heb opgeblazen.

Ik heb net de lok op de rollenbaan gezet om te testen met de YaMoRC YD7010 centrale: Front en sluit doen het prima. F1 werkt niet, met F0 uit
Daarna verbonden met de SPROG IIv4 en DecoderPro:



Wat direct opvalt is dat de decoder wel super eenvoudig is. Op de foto is de tab 'licht' te zien: alleen front en rear.
Verder geen functietoewijzingen te vinden. CV tabel erg kort:



Wellicht hier een oorzaak?

Verder kom ik niet. Nog een idee?

Gr
Koos

[bellejt]

vermoedelijk is je mapping niet juist

[KoosDeJong]

vermoedelijk is je mapping niet juist

Kun je dit uitleggen > waar doe ik dat?

[Ben]

Nergens, je kunt jouw decoder niet mappen. CV7 met waarde 104 geeft aan dat je te maken hebt met een oude Esu OEM decoder.

Overigens: de led doet het nog immers je hebt een 3lichts frontsein toch? De top led daarvan is het rangeerlicht. Maar mogelijk is de functie defect geraakt door te solderen op de stekker maar dat kan ik niet zien noch weten.

[patrick]

Heeft u op de achterkant de soldeer brug gemaakt op 3? Als deze er niet inzit doet het A-sein/rangeer sein niks.
Op de foto lijk deze niet aanwezig te zijn

Aan Ben

Ik heb de groene draden geprobeerd aan het groene draadpunt van de 8 polige stekker te solderen. Lukte niet echt (was laat ). Daarna besloten de groene decoderdraad door te knippen en een verbinding te maken van de 4 groene draden. Zie foto:



Dan is dat dus volgens het Digikeijs schema:



Daarna heb ik elk setje getest met een gelijkstroom trafo en het resultaat was:

oranje + geel > gele leds ok
oranje + paars > rode leds ok
oranje + groen > geen licht

Nu zou het kunnen dat ik met dat 'soldeer-gepruts'  de led heb opgeblazen.

Ik heb net de lok op de rollenbaan gezet om te testen met de YaMoRC YD7010 centrale: Front en sluit doen het prima. F1 werkt niet, met F0 uit
Daarna verbonden met de SPROG IIv4 en DecoderPro:



Wat direct opvalt is dat de decoder wel super eenvoudig is. Op de foto is de tab 'licht' te zien: alleen front en rear.
Verder geen functietoewijzingen te vinden. CV tabel erg kort:



Wellicht hier een oorzaak?

Verder kom ik niet. Nog een idee?

Gr
Koos

[bellejt]

Bei LP3 war CV7 = 104   en is het een locsound met voorgeprogrameerde sound dan kan het een OEM zijn en is die beperkt in mogelijkheden .Is het eentje met een project van D-loc dan zijn alle AUX te mappen

[KoosDeJong]

Heeft u op de achterkant de soldeer brug gemaakt op 3? Als deze er niet inzit doet het A-sein/rangeer sein niks.
Op de foto lijk deze niet aanwezig te zijn

Kun je die 'soldeerbrug' uitleggen. waar?

[Ben]

Je moet beide eilandjes bij 3 doorverbinden met een beetje soldeertin.

[KoosDeJong]

Ok, thanks, ga ik straks uitproberen, ben benieuwd!

[Ben]

Je schreef dat je 3-licht A-sein werkte toch?

Als je decoder inderdaad een werkende AUX1 heeft kun je die aan F1 knopen door waarde 4 te schrijven in zowel CV 147 als ook in CV150. Misschien heb je dan wel het rangeersein (als F0 uit is).

[KoosDeJong]

Beste Ben en anderen,

Die brug gaf geen resultaat en er is zelfs 1 rood lampje minder nu,
Een goed moment om te stoppen met dit avontuur.
Vermoed dat mijn soldeerkunsten nog niet op orde zijn.
Wellicht een nieuwe poging als ik groot ben

In ieder geval dank voor de geboden hulp  !

Gr
Koos

[KoosDeJong]

Beste Ben & andere geïnteresseerden,

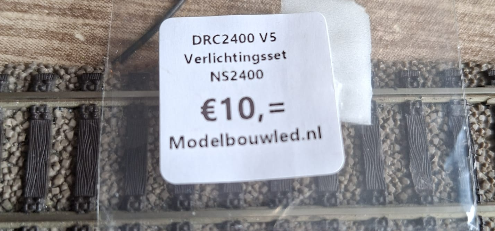

In mijn vorige bijdrage aan dit draadje heb ik (enigszins beschaamd) de handdoek in de ring gegooid, doordat ik mijzelf gepruts verweet met het solderen van de verlichtingssetjes. Uiteraard kon ik dit niet accepteren en was blij verrast de volgende aanbieding te zien van Modelbouwled:



Gelijk besteld en flink geoefend met solderen. Ik denk dat ik het nu redelijk door heb en heb dus de stoute schoenen aangetrokken om een tweede poging te wagen!
Allereerst heb ik een nieuwe decoder aangeschaft: een ESU LokPilot 5 Basic.

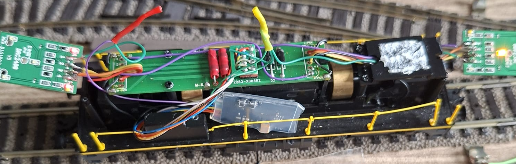

Ik heb Digirails / Digikeijs handleiding weer gevolgd en de nieuwe printplaatjes aan de bedrading gesoldeerd. Het lukte nu wel een stuk beter!
Afwijkend van de handleiding > 3 dingen:

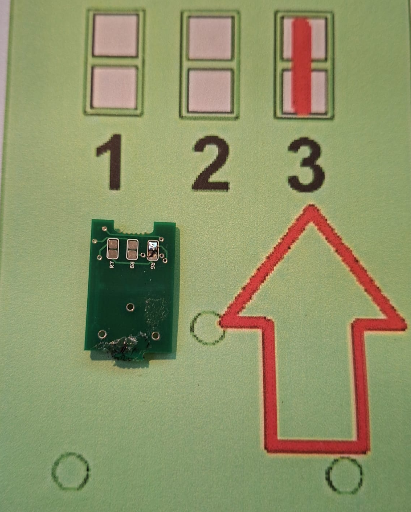

   De soldeerbrug aangebracht volgens instructie Ben en Patrick:



   De groene draad van de decoder (F1) alleen aan één kant verbonden; respectievelijk de andere kant aan de paarse draad van de decoder (F2).
   De groene draad van de decoder heb ik eerst halverwege doorgeknipt en daar verbonden en niet op de decoderstekker.

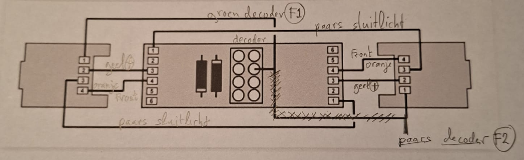

Het schema is dus wat gewijzigd:



De 8 polige stekker nu ingebracht en kijken wat er gebeurd op de rollenbaan en verbonden met de program track van de YaMoRC YD7010 centrale.
Ik heb de setjes nog niet rechtop gezet, zodat je beide zijden kunt zien ‘oplichten’.
Achtereenvolgens zien we:

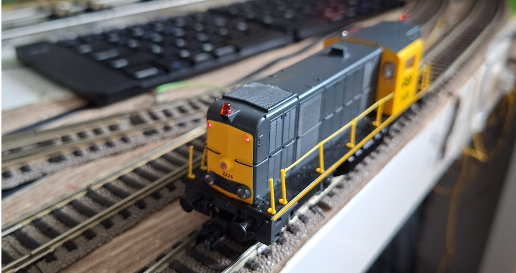

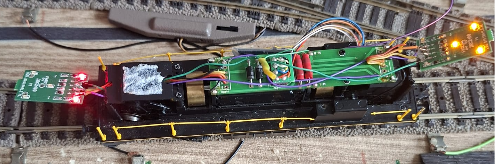

F0 > Front en sluitverlichting bij vooruit en achteruit:

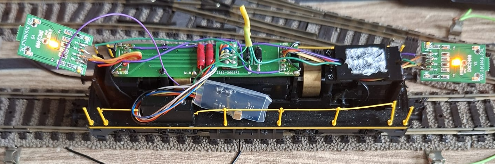

F0 uit en F1 & F2 aan:

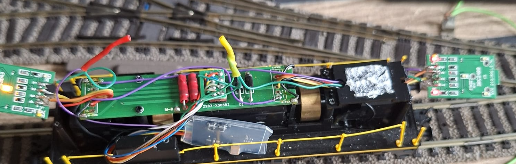

F0 & F2 uit en F1 aan: rangeerlicht 1 & sluitlichten!



F0 & F1 uit en F2 aan: rangeerlicht 2 & sluitlichten!



Inderdaad een (voor mij) verrassend en voldoende resultaat. Meer seinbeelden zijn voor mij niet nodig. Kortom gelukt!

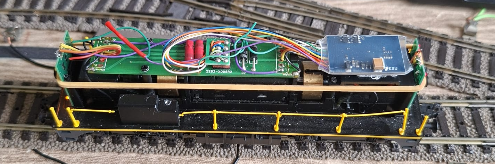

Ik heb de plaatjes met een heel klein beetje lijm vastgezet en met een elastiekje laten drogen:



In de handleiding staat dat je de lichtgeleiders voor de sluitlichten moet ‘afschuinen’, opdat ze niet tegen de nieuwe led plaatjes aanzitten. Ik heb ze verwijderd (nadat er één brak) en ik vind de rode lichtjes nog goed te zien.

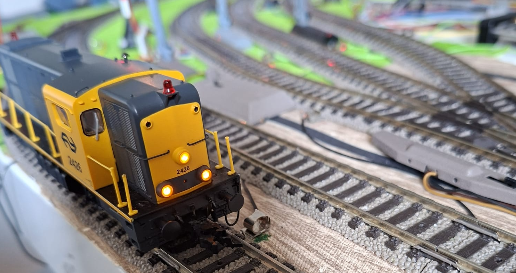

Gelukt!: 3 lampen als frontverlichting:

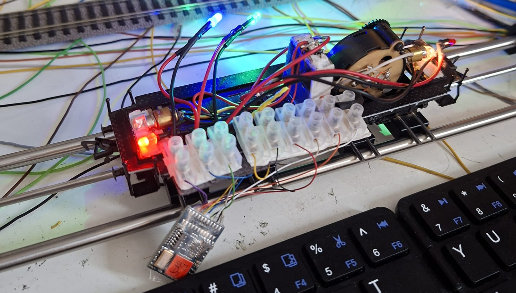

Tenslotte heb ik de ‘oude’ decoder nog getest op een eveneens oude lok, die ik heb omgebouwd naar een soort ‘decoder test unit’.



In een eerdere bijdrage heb ik gemeld dat dit een heel simpele decoder zou zijn, zonder F1 en F2 opties. Nu blijkt dat F1 (groen) en F2 (paars) wel werken met blauw.
Ik ga dit nader onderzoeken met mijn SPROG IIv4 en kom hier wellicht op terug.

Ik wens iedereen een lekker lang en prettig weekend!

Groetjes,
Koos

[ruudns]

  Nu nog ff wat functie mappen. Volgens mij horen de rangeer lichten voor en achter toch echt samen te branden zonder sluit lichten .
