Kan een bezetmelder buiten een pc om melden?

[AlbertG]

Hoi Ronald,
De Raspberry Pi met Rocrail is met je router verbonden. Dat kan draadloos of met een netwerk kabel. Het paneel met de Raspberry Pico-W is draadloos met de router verbonden (vandaar de W van Wireless, wel iets om bij de aanschaf rekening mee te houden).
Op 21 februari sta ik bij de HCC!m op Houten Plus met een demobaan en het paneel uit de video. Je bent van harte welkom op de stand.

[meino]

Ik ben niet erg onderlegd in electronica, maar de meeste bezetmelders die ik ken, kunnen toch gewoon een pin op een Arduino schakelen. Dus er staat 5v op of de pin wordt naar aarde getrokken. Dan moet het toch mogelijk zijn om daar (eventueel met een kleine schakeling) direct een Led op aan te sluiten? Of zie ik het verkeerd?

Groet Meino

[maartenvdb]

Het punt is, dat het niet gaat over " de meeste bezetmelders " maar over die van LTD.
Dat zijn 8 (of blijkbaar 16) ingangen in een black-box en maar 1 digitale uitgang.  Dus daar kun je zonder interne modificatie niks op aansluiten.

Overigens voor Ronald:  het kan dus wel, maar blijkbaar ben je al een andere weg ingeslagen.

[rjr]

Die van LTD met stroom detectie zijn er 8. Daar zit stroomdetectie met optokopplers op.
LTD heeft ook 16 ingangen, maar daar zit geen stroomdetectie op.

Tenminste, dat is voor zover ik het weet, en wat ik thuis heb liggen.

Dus als je die hebt liggen, en wilt gebruiken kun je daarvan het schema zoals eerder aangegeven gebruiken. De vervolg IC's haal je er dan uit, en in die voetjes plug je vervolgens de aansluitingen van de LED's en zo heb je 8 ledjes die je kunt laten branden op basis van een deel van deze print.
Je moet ze dan vervolgens niet meer op de RS bus aansluiten als je die IC's er uitgehaald hebt, want dat werkt niet meer.
Maar volgens mij dus ook niet nodig.

Moet je nog wel even kijken hoe het met de voeding zit.

Groet,
Roelco

[maartenvdb]

Roelco

Overigens:
The RS-16-O is equipped with opto couplers and can therefore feedback any reed contacts, push button, relay contacts etc. with digital- or direct voltage. It is ...

Maar nu wordt het pas duidelijk, die RS16 zijn geen bezetmelders en die RS8 zijn helemaal niet van LTD.

Ik pas twee soorten RS modules toe:
- RS-16 Opto van LDT
- RS-8 van Paco Canada

En die laatste, dus de bezetmelders, hebben volgens Ronald géén optocouplers, wat ik overigens betwijfel.
Maar als dat zo is, dus géén optocouplers naar de uitgang (lees RS bus), dan houdt het hele verhaal op.  Dan heeft Ronald ons mooi op een dwaalspoor gezet.  Maar heeft wel een andere oplossing voor zijn vraag gevonden.

[Ben]

Lang, heel lang geleden had Huib Maaskant al iets bedacht: https://www.floodland.nl/aim/info_16sd_1.htm

https://www.floodland.nl/aim/pdf/16SD.nl.pdf

Als je terugmelders stroomdetectie hebben kun je eenvoudig van daar af een ledje laten branden.

Gr, Ben.

[Ardin]

Lang geleden heb ik een poging gewaagd om van de LDT RS-16-Opto het schema te herleiden. Ik neem aan dat het LDT RS-8 module soortgelijk is, echter 8 ingangen met een diodebrug voor de rijstroomdetectie zoals in reactie #18 of #20.

Ik denk aan een soortgelijke oplossing als Roelco voorsteld. Ik zou echter de verbinding naar de RS bus laten bestaan want via die kan de informatie aan de Lenz centrale doorgegeven worden en vervolgens op een beeldscherm weergegeven worden.

In het schema is de bezetmeldinformatie "beschikbaar" op het knooppunt van b.v. IC5A en R117.

[ChrisNL]

Bij een DR5000 ... kan je S88 melders koppelen aan accesoire instructies.

Niet bedoeld om een topic te kapen, maar even een korte vraag aan Bas.
Hoe bedoel je dit? Kan ik ergens in de DR5000 aangeven wat een melder moet schakelen? Dus zonder Koploper, Rocrail o.i.d. ?
Zelf hier DR5000->DR4088LN->DR4088 en DR4018.

[maartenvdb]

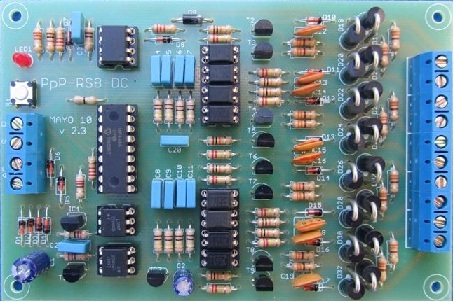

Paco:



Aan linkerkant:   IC optocoupler ?   Of die rits kleine IC tjes ?

[Eric B]

Even terug naar de basis Ronald heeft een aantal specifieke bezetmelders die hij voor dit project wil gebruiken.

Die specifieke bezetmelders versturen hun data naar andere componenten via een RS bus, (op basis van stoomvariatie). En dat gebeurd via een vastgelegd protocol.

Een databussignaal, ook een RS bus kun je uitlezen.
Het signaal op die bus kan je demoduleren en omzetten in data.
Die data kan je decoderen.
Uit de gedecodeerde data kan je informatie halen.
En op basis van informatie kan je o.a. uitgangen aansturen.
Lijkt mij prima uit te voeren met een Arduino.

Of zie ik dat te simpel?

[henk]

Zo werkt het precies.
De gegevens kan je met de juiste interface direct van de RS-bus aftappen of via de Xpressnetbus van de Lenz-centrale uitlezen.
