Zelfgemaakt BiDiB modules

[bask185]

Ja duidelijk, dan vergis ik me  iig ebdankt voor je scherpe blik

[vt175]

De printplaten komen ook niet aan de onderkant van de modules te hangen, maar plaats ik aan de achterkant zodat je er eenvoudig bij kunt en ook direct aan de lampjes kunt zien of alles goed werkt.

Elke tip, suggestie of verbetering is welkom. Als ik nog iets moet toelichten: vraag het vooral.

Met vriendelijke groet,
Dennis

Hoi Dennis,

zelf bouw en ik al vele jaren met modules. Voordeel van modules is dat je ze eenvoudig uit de baan kan halen en op de zijkant zetten om er aan te werken. Jou punt "an de achterkant zodat je er eenvoudig bij kunt "  begrijp ik dan ook niet zo goed.
Ik schroef alles aan de onderzijde zodat het beschermd is voor transport. Als alles fysiek goed en stevig is aangesloten dan hoef je er eigenlijk ook niet meer bij. De meeste digitale besturingsaspecten kan je via de software instellen en is vaak maar eenmalig.
Mocht er toch wat kapot gaan dan haal ik de module uit de baan, zet deze op de zijkant, ontkoppel de decoder en vervang deze. schroef of steek conrectors zijn dan wel handig.

Waar ik meer behoeft aan heb is één decoder welke meerdere functies kan bedienen. Dus servo sturing voor de wissels, seinen en terugmelding door één decoder. Dit bespaart ruimte en kosten.
In jouw concept heb je al 3 decoders nodig welke allemaal meestal slechts gedeeltelijk wordt gebruikt.
Zou zo iets mogelijk zijn?

[Dennis1984]

Ha vt175,

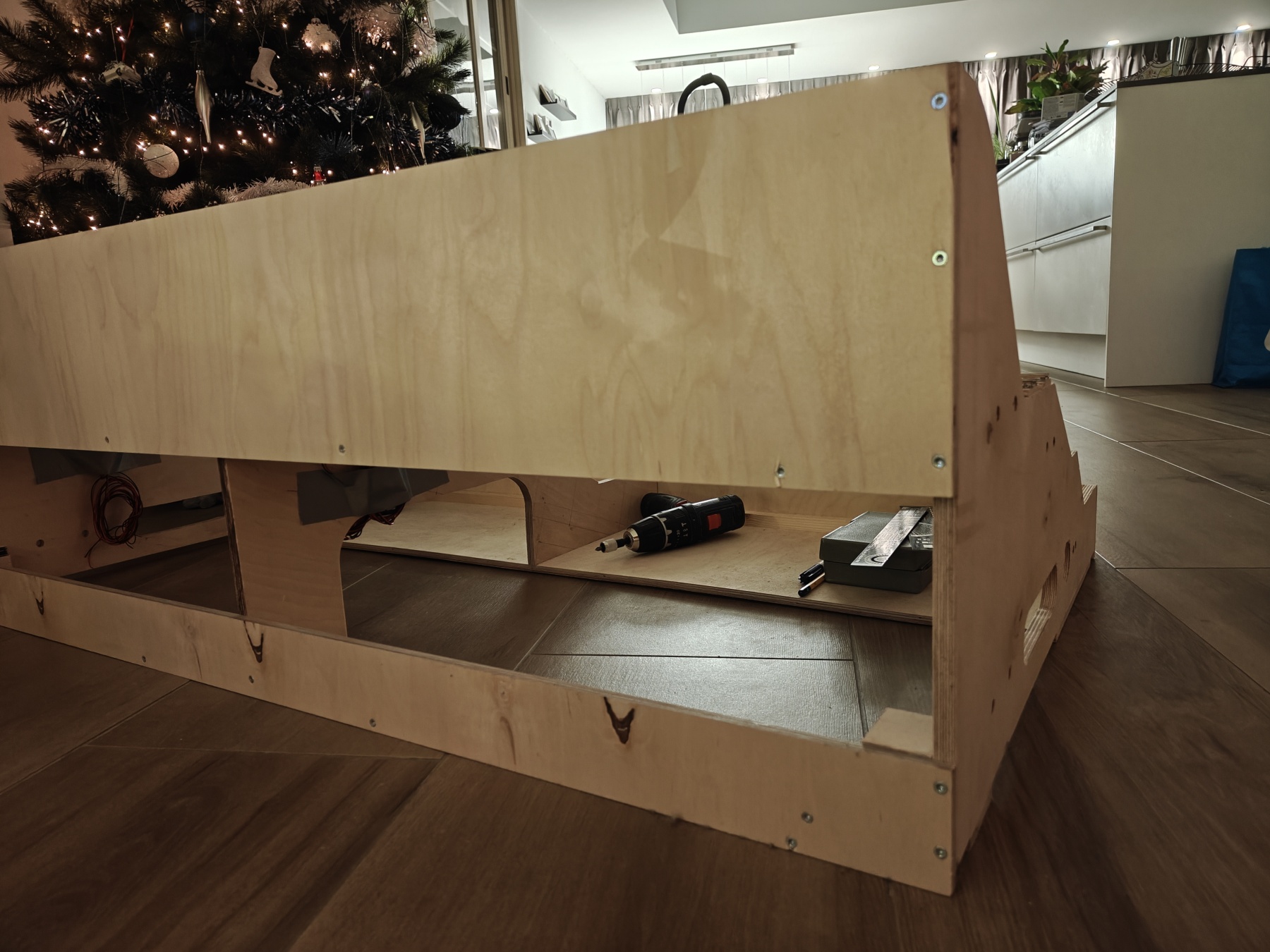

Mijn BiDiB-decoders komen ook 'binnen profiel'. Heb even een foto'tje gemaakt:



Verzonken in die ruimte tussen twee planken komt een andere verticale plank en daar komen de decoders op. Hoop dat het duidelijk is, anders toch even wachten tot het klaar is . Voordeel is dat je dus niet onder de baan hoeft te liggen om te zien of alles werkt. Door de ledjes kun je dat, door aan de achterzijde te kijken, eenvoudig zien.

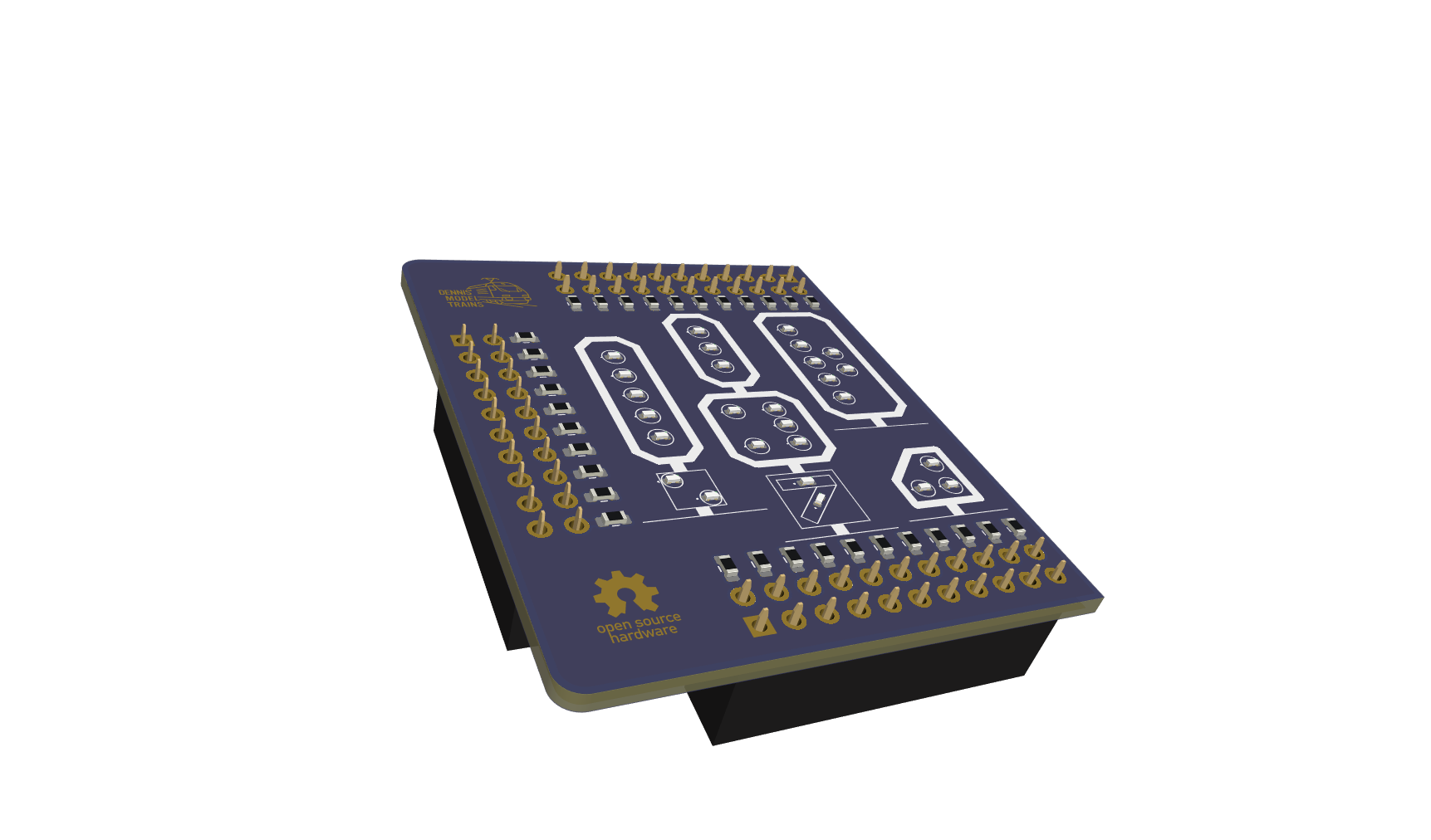

Wat betreft connectors heb ik intussen even een 'test-hat' gemaakt:



Ideaal om mijn led-decoder, waar ik dit topic mee begon, te testen.

Een decoder voor meerdere functies is júist supersimpel met mijn concept. Mijn intentie is om straks de hele boel open source te maken. De decoders zijn allemaal gelijk opgebouwd, dus je zou heel simpel een 'deeltje' servo-componenten kunnen pakken en een 'deeltje' led-componenten. Punt blijft wel dat de ruimte op de print beperkt is (of je zou naar tweezijdig bestukken moeten, maar dan moet je eigenlijk ook naar een 6-laags printplaat om daar maximaal van te profiteren). En je moet checken welke voltages je nodig hebt. Mijn solenoid-decoder bijvoorbeeld heeft geen 5V, want die heeft 'ie niet nodig. Wil je daar dus een stukje servo bij plakken, dan moet er een buck of iets bij.

Tot slot heb je pas rendement bij iets grotere series dus wil je doen wat jij zegt is de truc m.i. een variant te maken die geschikt is voor al je modules.

Met vriendelijke groet,
Dennis
