Vraag omtrent schakelen rangeersporen (analoog)

[Zeeuw]

Dag allen,

Zie onder mijn Piko A-rail baan. Ik werk met de gratis versie van Anyrail dus dat is de reden dat ik de baan even moest opknippen in twee waardoor ze los staan op de afbeelding.

Het zijspoor (buitenkant bovenaan) wil ik evenals 3 rangeersporen rechts en 3 rangeersporen links kunnen schakelen zodat de stroom eraf kan. Ik werk analoog en wil vooralsnog niet digitaal. Nu heb ik een eenvoudige Piko trafo uit een starterset met een vaste stroomverbinding voor de aansluitklip. Dus ik weet niet goed hoe ik die moet aftakken om het schakelen überhaupt mogelijk te maken en hoe ik dat dan verder opzet. Wie kan mij hierbij verder helpen? Ik hoor het graag.

Vriendelijke groet, Hendrik

[Piko A-rail baan]

[henk]

Hallo Hendrik, welkom op het forum.

In de encyclopedie staat wel een en ander waar je wat aan hebt.
https://encyclopedie.beneluxspoor.net/index.php?title=Basisbeginselen

Van de sporen die je stroomloos wilt kunnen zetten, isoleer je een spoorstaaf met behulp van de kunststof railverbinders die Piko in het assortiment heeft.
Die spoorstaaf sluit je dan via een schakelaar aan op de juiste pool van de trafo. Ik weet niet hoe die Pikotrafo eruit ziet, maar je zal de verbinding tussen trafo en aansluitclip moeten onderbreken, zodat je kan aftakken.

Een leuke variant is dat je een schakelbord maakt met daarop schematisch het sporenplan. In een spoor dat stroomloos moet kunnen worden gezet monteer je dan een tuimelschakelaar. Die zijn goedkoop en aan de stand van de schakelaar kan je zien of het spoor stroomloos staat of niet.

[ex-DR V100]

Waarom wil je je rangeersporen stroomloos kunnen zetten?

Marc

[tothebeach]

Lijkt me logisch, om te kunnen rangeren met meer dan 1 lokomotief. Of een trein rond te laten rijden terwij le aan het rangeren bent. Hetgeen zeker in het bovenste deel mogelijk is. Het is een analoog bediende modelbaan.

Schakelaars, bedrading enzo kan je makkelijk en goedkoop kopen bij bijvoorbeeld Allekabels. Tenzij je een electronicawinkel in de buurt hebt, die kunnen je meestal ook wel adviseren.

Groet,
michel

(ook analoog rijder)

[Bert V]

Of een trein rond te laten rijden terwijl je aan het rangeren bent.

Dit kan niet als je maar 1 trafo hebt. Immers, stroomloos betekent dat er niets kan rijden en als je de schakelaar omzet staat er op de rangeersporen dezelfde spanning en polariteit die ook op de rest van de baan (inclusief de rondrijdende trein) staat.

Groeten,
Bert

[spoorijzer]

Hoi Hendrik,

Welkom op het forum!

Ik heb jaren analoog gereden en het uitschakelen, maar ook het omschakelen van stroom (van voor naar achter) deed ik via tuimelschakelaars zoals deze:

https://www.onlinekabelshop.nl/goobay-toggle-switch-miniature-on-off-on-6-pins-bl.html

Deze zijn online goed verkrijgbaar. Deze site ken ik niet (was eerste hit via google) maar bv Conrad heeft ze ook. En een lokale elektronica winkel vaak ook. Wel moet je deze solderen, ik weet alleen niet of je dat kan? Zo te zien levert Piko ook een kant en klare oplossing:

https://www.conrad.nl/nl/p/piko-h0-55261-schakelpaneel-402580.html

Er zijn alleen heel veel varianten, dus denk goed na wat je precies wil. Wil je alleen stroomloos zetten, dan is een aan-uit schakelaar voldoende. Je hoeft dan maar 1 spoor te isoleren (met een plastic raillas inderdaad) en een draadje van dat spoor naar de schakelaar te leiden. Vervolgens een vervolgdraad naar de trafo en je kan, net zoals een lamp in huis, je spoor aan en uitzetten. De variant die ik gebruikte was bruikbaar om ook de rijrichting te veranderen. Dan hoef je niet de hele tijd aan de trafo te draaien.

Ik zou zo dicht mogelijk na het wissel dan de isolatieraillassen aanbrengen, dan hou je zoveel mogelijk spoor over om een loc stil te zetten.

Groeten,
Rogier

[008200]

Met sommige Roco wissels kun je dat afkoppelen van één spoorstaaf regelen via de schakelaar in de wissel zelf:
die kun je ook gebruiken om het metalen puntstuk van spanning te voorzien. Dan heb je tijdens rangeren minder last van stilstand van de loc.
Bij omzetten van de wissel krijgt het puntstuk de omgeschakelde polariteit.
Zo heb je dan geen aparte, handmatige schakelaar meer nodig.
De rail aan de kant van het puntstuk krijgt zo alleen spanning als het afbuigend spoor berijdbaar is
en wordt spanningsloos als de wissel in de recht-uit-stand staat.
François

[spoorijzer]

Fleischmann heeft dat ook, dat worden de zogenaamde denkende wissels genoemd. Dan heb je geen isolerende raillassen nodig. Staat het wissel naar het spoor, dan geeft die stroom door, anders niet.

Of Piko dat heeft, dat weet ik niet.

Groeten,
Rogier

[Zeeuw]

Dank voor alle adviezen. Nee Piko heeft dat niet volgens mij. Het doet denken aan het Lego 9v spoor waarbij de stroom eraf gaat als je een wissel omzet.

Nog even aanvullende vraag: heeft iemand ook een idee hoe je de stroomdraad dan aan een rangeerspoor verbindt zonder te solderen of een aansluitklip te gebruiken? Ik schroef de sporen uiteindelijk vast op de plaat dus het zal niet meer bewegen daarna.

[R1954]

Fleischmann heeft dat ook, dat worden de zogenaamde denkende wissels genoemd. Dan heb je geen isolerende raillassen nodig. Staat het wissel naar het spoor, dan geeft die stroom door, anders niet.
Groeten,
Rogier

Bij de denkende wissels van F. Heb je wel isolerende raillassen nodig.

[Ferdinand Bogman]

…zonder te solderen of een aansluitklip te gebruiken?

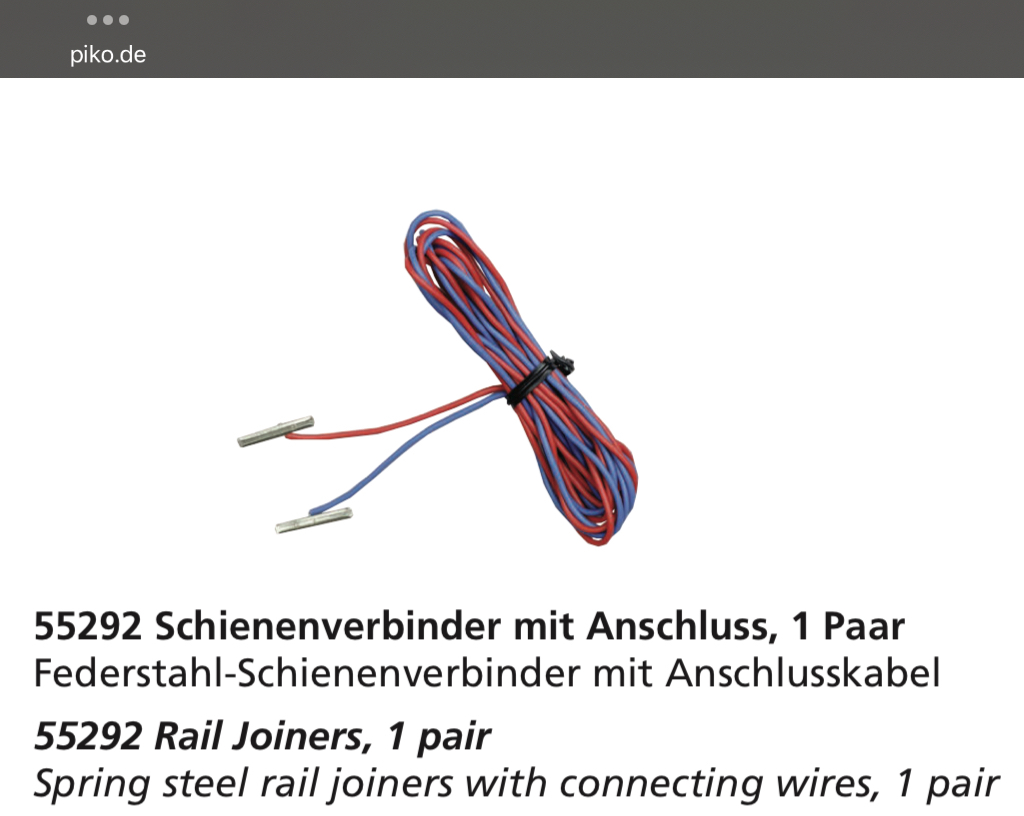

Er blijven dan niet veel mogelijkheden meer over . Piko heeft raillasjes met het draadje er al aangesoldeerd:

[henk]

Dank voor alle adviezen. Nee Piko heeft dat niet volgens mij. Het doet denken aan het Lego 9v spoor waarbij de stroom eraf gaat als je een wissel omzet.

Nog even aanvullende vraag: heeft iemand ook een idee hoe je de stroomdraad dan aan een rangeerspoor verbindt zonder te solderen of een aansluitklip te gebruiken? Ik schroef de sporen uiteindelijk vast op de plaat dus het zal niet meer bewegen daarna.

Tja, ik ken iemand die een vrij dikke draad onder het spoor klemt. Maar ik zou toch solderen. Als je denkt dat je dat niet kan, dan misschien toch maar leren. Na enige oefening is het een fluitje van een cent en voor de modelbaan sowieso een zeer handige vaardigheid. Als je tuimelschakelaars uit de elektrowinkel gaat gebruiken, zal je de aansluitingen aan de schakelaar ook moeten solderen.

[gdh]

Bij de denkende wissels van F. Heb je wel isolerende raillassen nodig.

Volgens mij niet. Om ze 'denkend' te maken moest je de nietjes er uit halen. Heb in ieder geval nooit isolerende asjes gebruikt om wissels 'denkend' te kunnen gebruiken.
Het is wel zo dat er dan op 1 spoor stroom blijft staan, dus uitschakelen per spoor middels een tuimelschakelaar of momentschakelaar geeft wel meer mogelijkheden.
Soms is het ook wel handig om een diode in het laatste stukje spoor te plaatsen zodat de loc nooit tot aan het eind toe kan rijden, maar wel weer terug.

[spoorijzer]

Bij de denkende wissels van F. Heb je wel isolerende raillassen nodig.

off-topic: Misschien de Modelrails variant? De Profi-rail variant werkt zonder raillasjes, je moet dan de stroomverbinders (nietjes) wel verwijderen zoals hierboven aangegeven.

Groeten,
Rogier
