Topic: Vraag omtrent schakelen rangeersporen (analoog) (gelezen 305 keer)
Zeeuw
Nieuwe gebruiker
Offline
Berichten: 1
Vraag omtrent schakelen rangeersporen (analoog)
«
Gepost op:
Vandaag
om 00:46:20 »
Dag allen,

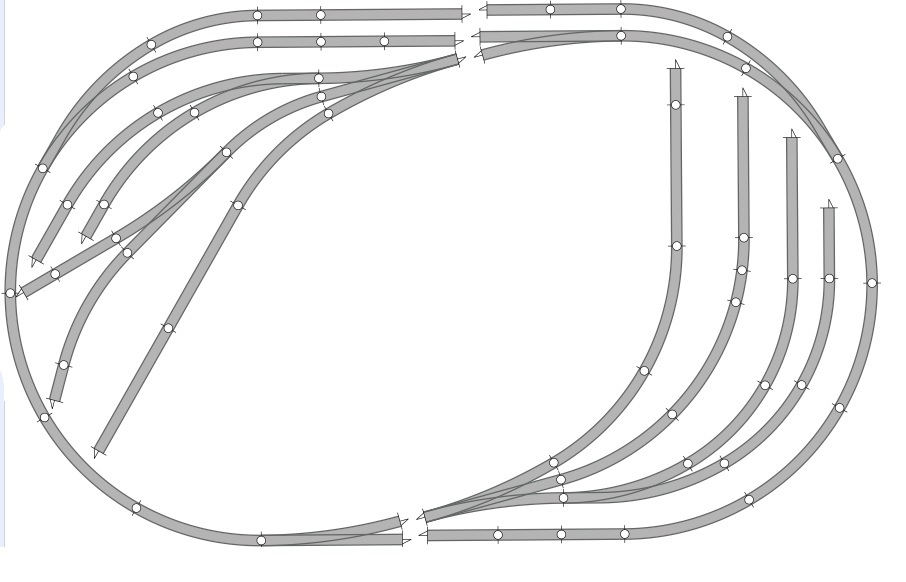

Zie onder mijn Piko A-rail baan. Ik werk met de gratis versie van Anyrail dus dat is de reden dat ik de baan even moest opknippen in twee waardoor ze los staan op de afbeelding.
Het zijspoor (buitenkant bovenaan) wil ik evenals 3 rangeersporen rechts en 3 rangeersporen links kunnen schakelen zodat de stroom eraf kan. Ik werk analoog en wil vooralsnog niet digitaal. Nu heb ik een eenvoudige Piko trafo uit een starterset met een vaste stroomverbinding voor de aansluitklip. Dus ik weet niet goed hoe ik die moet aftakken om het schakelen überhaupt mogelijk te maken en hoe ik dat dan verder opzet. Wie kan mij hierbij verder helpen? Ik hoor het graag.
Vriendelijke groet, Hendrik
[Piko A-rail baan]
Gelogd
henk
Offline
Berichten: 22527
Re: Vraag omtrent schakelen rangeersporen (analoog)
«
Reactie #1 Gepost op:
Vandaag
om 07:22:17 »
Hallo Hendrik, welkom op het forum.
In de encyclopedie staat wel een en ander waar je wat aan hebt.
https://encyclopedie.beneluxspoor.net/index.php?title=Basisbeginselen
Van de sporen die je stroomloos wilt kunnen zetten, isoleer je een spoorstaaf met behulp van de kunststof railverbinders die Piko in het assortiment heeft.
Die spoorstaaf sluit je dan via een schakelaar aan op de juiste pool van de trafo. Ik weet niet hoe die Pikotrafo eruit ziet, maar je zal de verbinding tussen trafo en aansluitclip moeten onderbreken, zodat je kan aftakken.
Een leuke variant is dat je een schakelbord maakt met daarop schematisch het sporenplan. In een spoor dat stroomloos moet kunnen worden gezet monteer je dan een tuimelschakelaar. Die zijn goedkoop en aan de stand van de schakelaar kan je zien of het spoor stroomloos staat of niet.
Gelogd
Het is heel Nederlands om iets heel Nederlands te vinden.
ex-DR V100
Offline
Berichten: 1212
1 gele trein maakt nog geen NS ...
Re: Vraag omtrent schakelen rangeersporen (analoog)
«
Reactie #2 Gepost op:
Vandaag
om 08:39:09 »
Waarom wil je je rangeersporen stroomloos kunnen zetten?
Marc
Gelogd
tothebeach
Michel
Offline
Berichten: 8870
low-budget modelbouwer
Re: Vraag omtrent schakelen rangeersporen (analoog)
«
Reactie #3 Gepost op:
Vandaag
om 08:50:34 »
Lijkt me logisch, om te kunnen rangeren met meer dan 1 lokomotief. Of een trein rond te laten rijden terwij le aan het rangeren bent. Hetgeen zeker in het bovenste deel mogelijk is. Het is een analoog bediende modelbaan.
Schakelaars, bedrading enzo kan je makkelijk en goedkoop kopen bij bijvoorbeeld Allekabels. Tenzij je een electronicawinkel in de buurt hebt, die kunnen je meestal ook wel adviseren.
Groet,
michel
(ook analoog rijder)
Gelogd
La Fabrique etc.
Dioramaatje 009
Schrijfblokkarton, etc... (h0)
Website Rangeerbanen
Bert V
Offline
Berichten: 893
Re: Vraag omtrent schakelen rangeersporen (analoog)
«
Reactie #4 Gepost op:
Vandaag
om 09:05:40 »
Citaat van: tothebeach op
Vandaag
om 08:50:34
Of een trein rond te laten rijden terwijl je aan het rangeren bent.
Dit kan niet als je maar 1 trafo hebt. Immers, stroomloos betekent dat er niets kan rijden en als je de schakelaar omzet staat er op de rangeersporen dezelfde spanning en polariteit die ook op de rest van de baan (inclusief de rondrijdende trein) staat.
Groeten,
Bert
Gelogd
spoorijzer
Offline
Berichten: 2710
Re: Vraag omtrent schakelen rangeersporen (analoog)
«
Reactie #5 Gepost op:
Vandaag
om 09:16:20 »
Hoi Hendrik,
Welkom op het forum!
Ik heb jaren analoog gereden en het uitschakelen, maar ook het omschakelen van stroom (van voor naar achter) deed ik via tuimelschakelaars zoals deze:
https://www.onlinekabelshop.nl/goobay-toggle-switch-miniature-on-off-on-6-pins-bl.html
Deze zijn online goed verkrijgbaar. Deze site ken ik niet (was eerste hit via google) maar bv Conrad heeft ze ook. En een lokale elektronica winkel vaak ook. Wel moet je deze solderen, ik weet alleen niet of je dat kan? Zo te zien levert Piko ook een kant en klare oplossing:
https://www.conrad.nl/nl/p/piko-h0-55261-schakelpaneel-402580.html
Er zijn alleen heel veel varianten, dus denk goed na wat je precies wil. Wil je alleen stroomloos zetten, dan is een aan-uit schakelaar voldoende. Je hoeft dan maar 1 spoor te isoleren (met een plastic raillas inderdaad) en een draadje van dat spoor naar de schakelaar te leiden. Vervolgens een vervolgdraad naar de trafo en je kan, net zoals een lamp in huis, je spoor aan en uitzetten. De variant die ik gebruikte was bruikbaar om ook de rijrichting te veranderen. Dan hoef je niet de hele tijd aan de trafo te draaien.
Ik zou zo dicht mogelijk na het wissel dan de isolatieraillassen aanbrengen, dan hou je zoveel mogelijk spoor over om een loc stil te zetten.
Groeten,
Rogier
Gelogd
www.spoorijzer.nl
