Auteur Topic: 't Boemeltje (gelezen 7322 keer)

RobVille · « **Reactie #30 Gepost op:** 22 August 2025, 15:29:40 »

In een vorige modelbaan had ik het systeem van MCC ingebouwd. Toch wil ik niet alles afschrijven en ga ik deze hardware weer gebruiken. Het belangrijkste is de VPEB UCCI. De functie die ik wil gebruiken is de terugmelding. Deze interface koppel ik aan mijn iMac waarop iTrain Ultimate draait met een USB verbinding. In mijn geval detecteer ik dan de posities van de voertuigen door Hall sensoren te gebruiken die dan weer op de VPEB SHdec worden aangesloten.

Rob

RobVille · « **Reactie #31 Gepost op:** 23 August 2025, 16:03:29 »

Wat betreft de auto's /treinen wordt het technisch plaatje steeds meer ingekleurd. Het voordeel van iTrain is dat er meerdere interfaces gebruikt kunnen worden. Zo maak ik gebruik van de VBEP UCCI voor de terugmelding van de auto's. Met de ECoS worden net als de treinen, nu de auto's aangestuurd. Voor het ijken van de snelheid van de voertuigen en treinen gebruik ik µCon-Railspeed.

Schakelen van de servo's voor de splitsingen / wissels: heb ik nog een aantal Switch Pilot Servo modules liggen.
Seinen / verkeerslichten: nog een aantal VBEP OC32's.

Het ontwerp voor deze Nederlandse modelbaan kent nogal een chaotische fase. Zoals gewoonlijk wil je veel te veel op een beperkt oppervlak. Het vorige plan is bij realisering veel te diep en de elementen komen te dicht op elkaar te liggen. Ook een kritiekpunt is dat bij deze modelbaan het verloop van het traject van de spoorlijn teveel bogen kent, dit in tegenstelling tot de werkelijke situatie. Daarom heb ik het concept veranderd. De nadruk komt te liggen op een spoorlijn en een weg gelegen in een vallei in een bosrijke omgeving. De moderator kan de titel van mijn topic aanpassen --> de "Gelderse" vallei.

Rob

RobVille · « **Reactie #32 Gepost op:** 31 August 2025, 11:27:44 »

De rotonde voor het schaduwstation is in bestelling en wordt nu gelaserd. Verder nog aan het rommelen geweest met de verdere invulling van deze modelbaan. Aan de linkerkant komt een recreatieplas met strand, toegankelijk door een landweggetje. Kijken of ik nog ruimte heb om een aansluiting te maken met de N-weg middels een parkeerstrook. De weg en de spoorlijn gaan onder een eco-viaduct door naar het schaduwstation. Dit station krijgt dan twee lagen, een voor de auto's (rotonde met parkeerhavens) en een voor de treinen. De rechterkant is nu ook aangepast. De spoorlijn is nu meer recht getrokken en het landweggetje gaat via een onderdoorgang onder het spoor door en klimt met een flauwe boog naar boven, het bos in. Ook hier weer een eco-viadukt.

Rob

RobVille · « **Reactie #33 Gepost op:** 03 October 2025, 12:11:13 »

Uiteindelijk is het toch weer gelukt. Vandaag is het pakketje van MCC, de eerste zending is op miraculeuze wijze in de transportketen verdwenen, aangekomen.

Het schaduwstation voor mijn auto's -->>

Copyright -->>
MCC ModelCarParts

Rob

RobVille · « **Reactie #34 Gepost op:** 03 October 2025, 17:21:34 »

Nieuw baanplan. Toch maar niet meer zo groot bouwen. Zoals gezegd, is het thema van deze modelbaan het landschap op de Veluwe. Exact nabouwen is bij mij niet mogelijk. Centraal ligt een riviertje. Een enkelvoudige spoorlijn en een weg lopen min of meer parallel aan de loop van dit riviertje.

Het landschap is losjes gebaseerd op de volgende foto's.

Rob

Huup · « **Reactie #35 Gepost op:** 03 October 2025, 17:54:34 »

Rob, als je deze fotoos inderdaad in je baan weet te verwerken, en ik denk dat dat kan, dan is je baanplan nu een heel mooie. Vooral de landweg linksvoor, waar je boomomzoomd in kunt kijken, het wijdere landschap rechts met zicht op diezelfde bomen achter het brugje... Maar ook het verloop van de weg tov het spoor zowel rechts als links op de tekening.
Ik zeg: niks meer aan veranderen en beginnen met bouwen!

RobVille · « **Reactie #36 Gepost op:** 04 October 2025, 09:44:40 »

Dank je, we gaan starten.

Rob

Wim1969 · « **Reactie #37 Gepost op:** 04 October 2025, 10:36:38 »

Leuk, lijkt qua sfeer ook wel op de lijnen van Zutphen naar t oosten, ben benieuwd veel plezier met de bouw

RobVille · « **Reactie #38 Gepost op:** 05 October 2025, 15:41:10 »

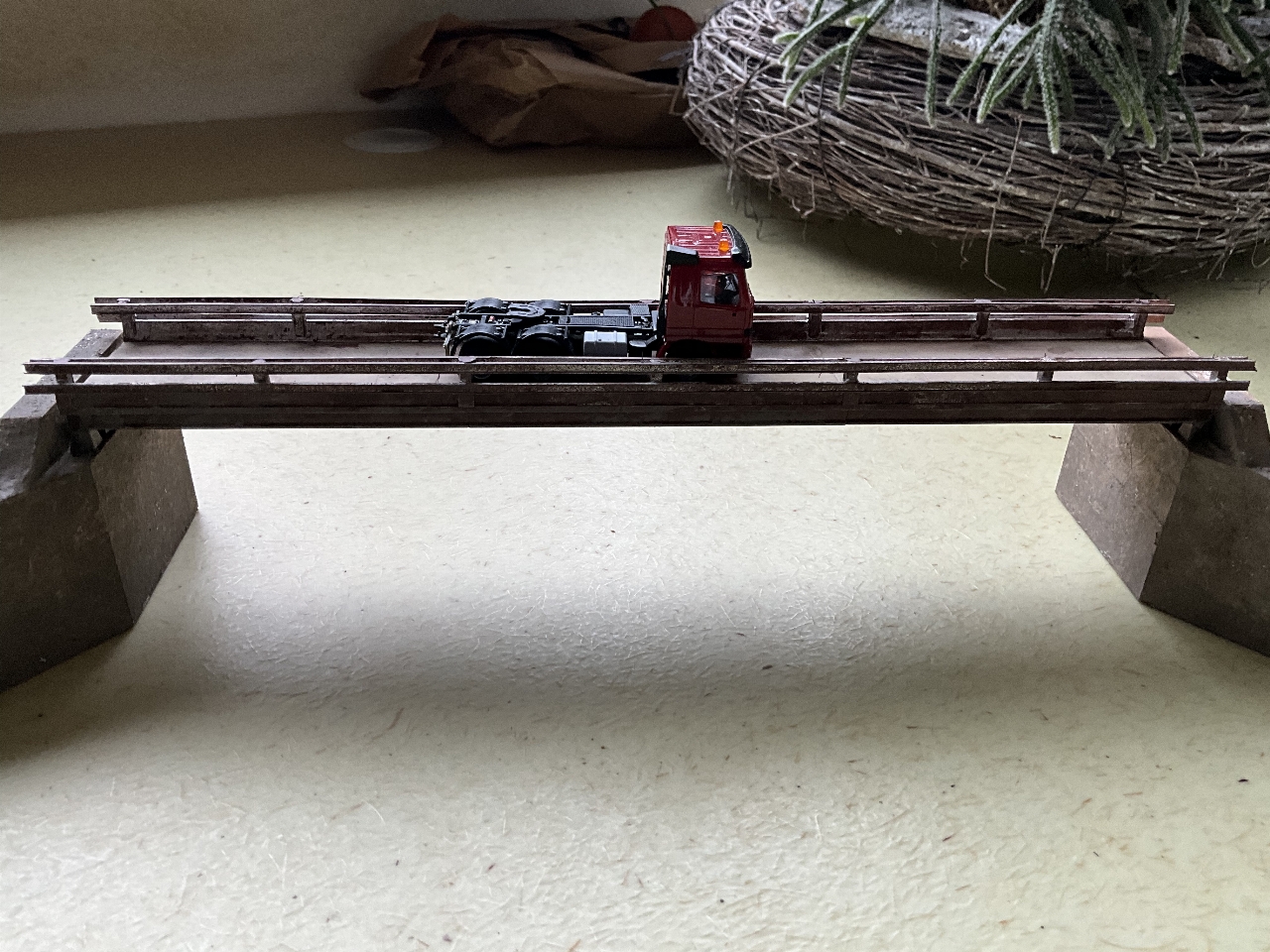

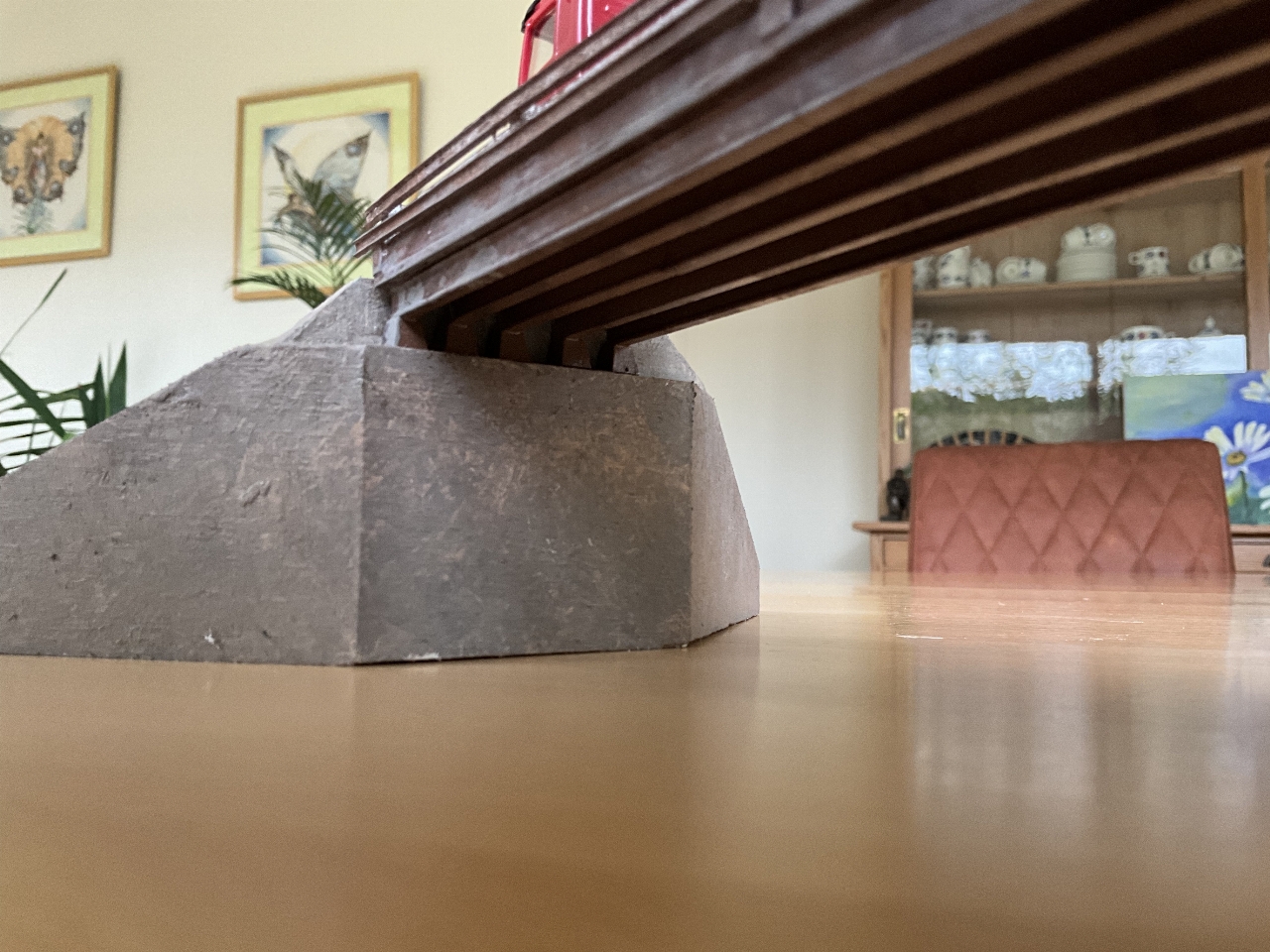

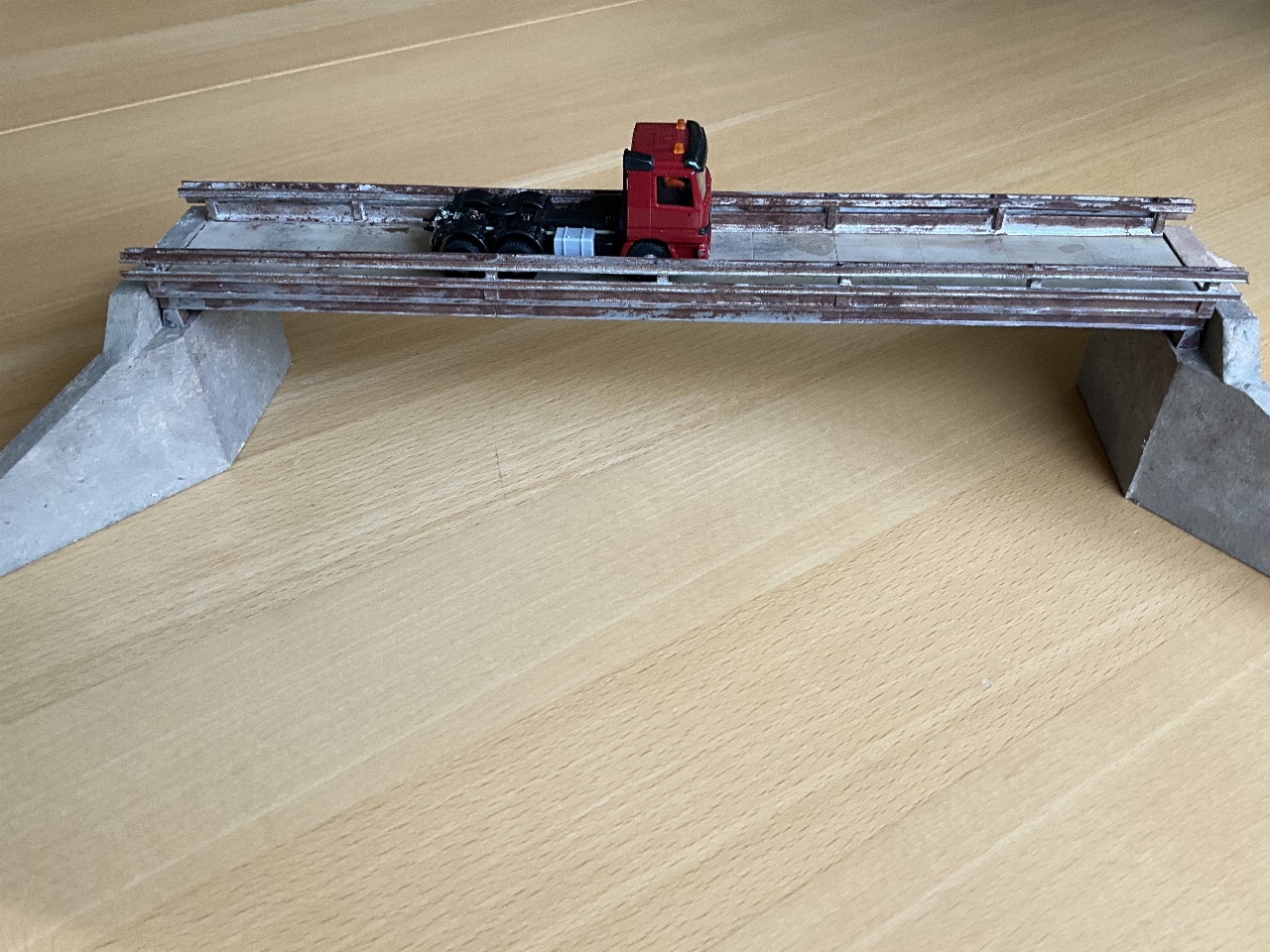

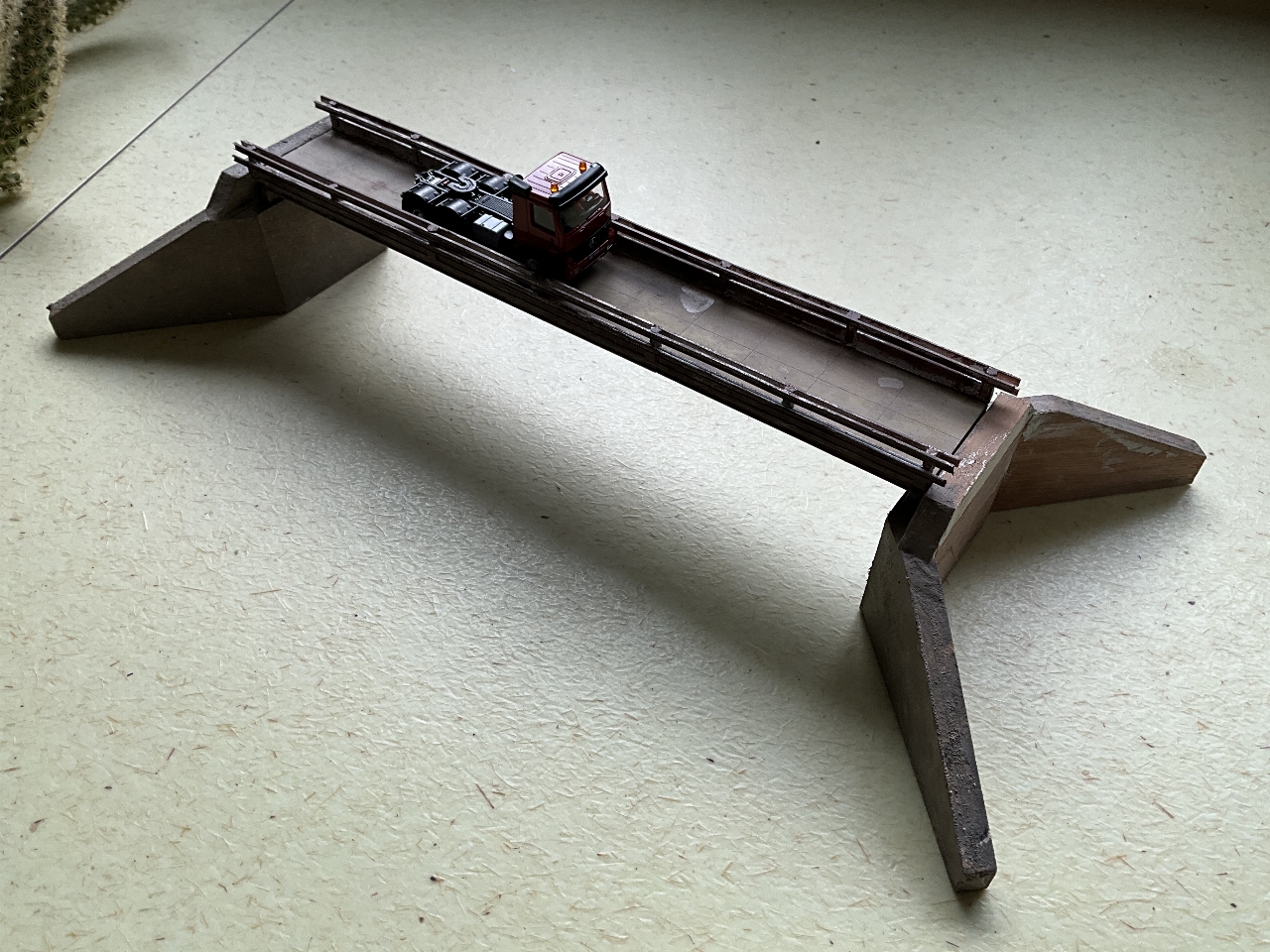

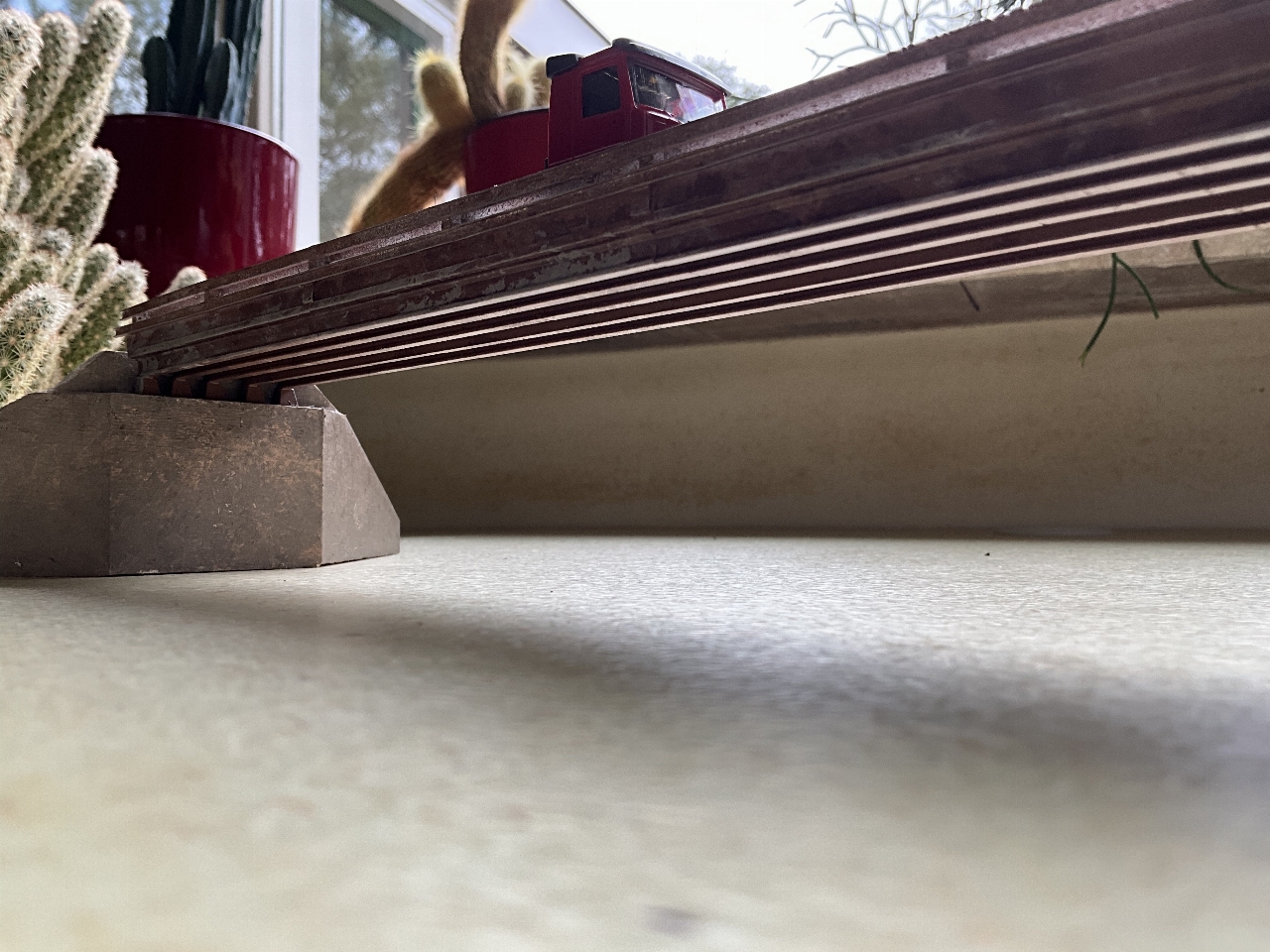

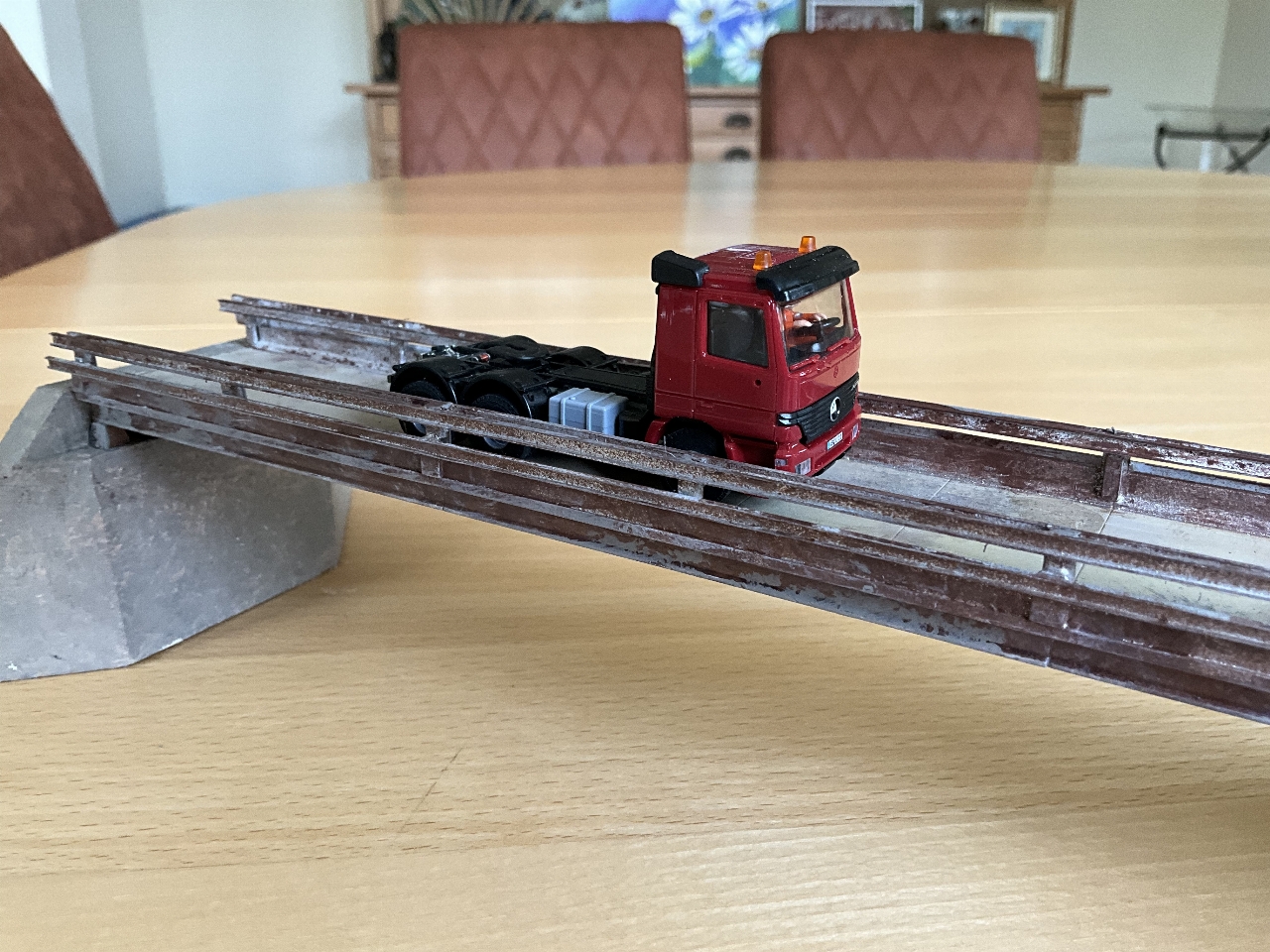

Vandaag maar eens begonnen met het bouwen van de autobrug. Deze brug op de foto hierboven is voor mij natuurlijk te ingewikkeld om te bouwen. In mijn rommelkist vond ik nog een brugdeel van mijn N-modelbaan. Deze een beetje gepimpt en tevens twee bruggenhoofden van multiplex gemaakt. Deze smeer ik in met een mengsel van MIFOSHAPE! Laten uitharden en flink schuren, geeft een beetje idee van beton.

Voorlopige indruk van deze brug -->>

Rob

Huup · « **Reactie #39 Gepost op:** 05 October 2025, 15:51:21 »

Da's wel ff opletten als je daar met je combinatie overheen wil......

Huup · « **Reactie #40 Gepost op:** 05 October 2025, 15:54:15 »

Ik zocht het brugje op en vond in je tekening een brugje met een viaductje onder het spoor door. Ik vrees dat als dat inderdaad een viaductje is, je rechts raar uitkomt met het brugje over de stroom....
