Roco 290 digtaliseren

[Henk Veenstra]

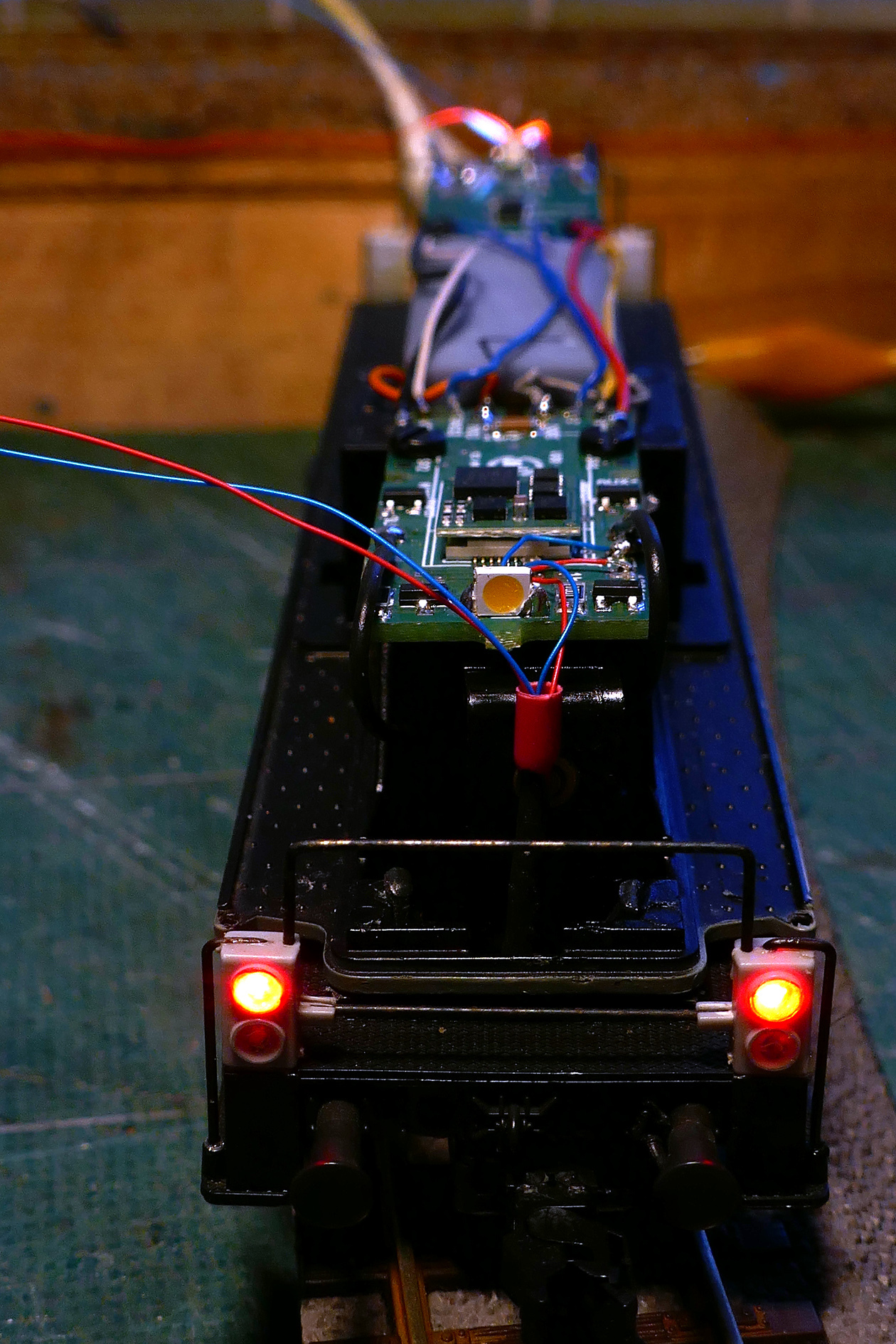

Zo zitten de leds nu.

mvg Henk

[Herb73]

Volgens mij wel, maar je moet er één stroomkring van maken waarin de LED's achter elkaar zitten; het moet tenslotte een serieschakeling zijn volgens AMW.

Ik kan het helaas niet uittekenen, misschien is een ander daar bedreven in.

[Jelmer]

De reactie van AMW is voor de rode leds neem ik aan, AMW heeft denk ik niet voorzien dat de lichtgeleider is vervangen door losse leds.

Voor dat laatste, ik ken de schakeling totaal niet, dus kan niet adviseren of iets paralel aan de LED op de printplaat kan of dat je dit moet vervangen.

Groeten,
Jelmer

[Herb73]

Nee, die laatste reactie van AMW betrof de witte LED's, aangezien Henk aparte (extra) witte LED's wil inzetten voor de onderste frontseinen - hij wil de lichtgeleiders achterwege laten.

[Ben]

Henk,

Twee stukjes printbaan doorkrassen bij de witte leds, zie de kleine groene bolletjes. En tussen de groene getekende lijntjes kun je je witte led aansluiten. Let op de plus en de min: het onderste groene lijntje is de plus (anode) van de led.



Gr, Ben.

[Henk Veenstra]

Ben,
Er hoeft geen weerstand meer tussen dan? Mvg Henk

[Ronald Halma]

Daar houdt de print al rekening mee, Henk.

[Henk Veenstra]

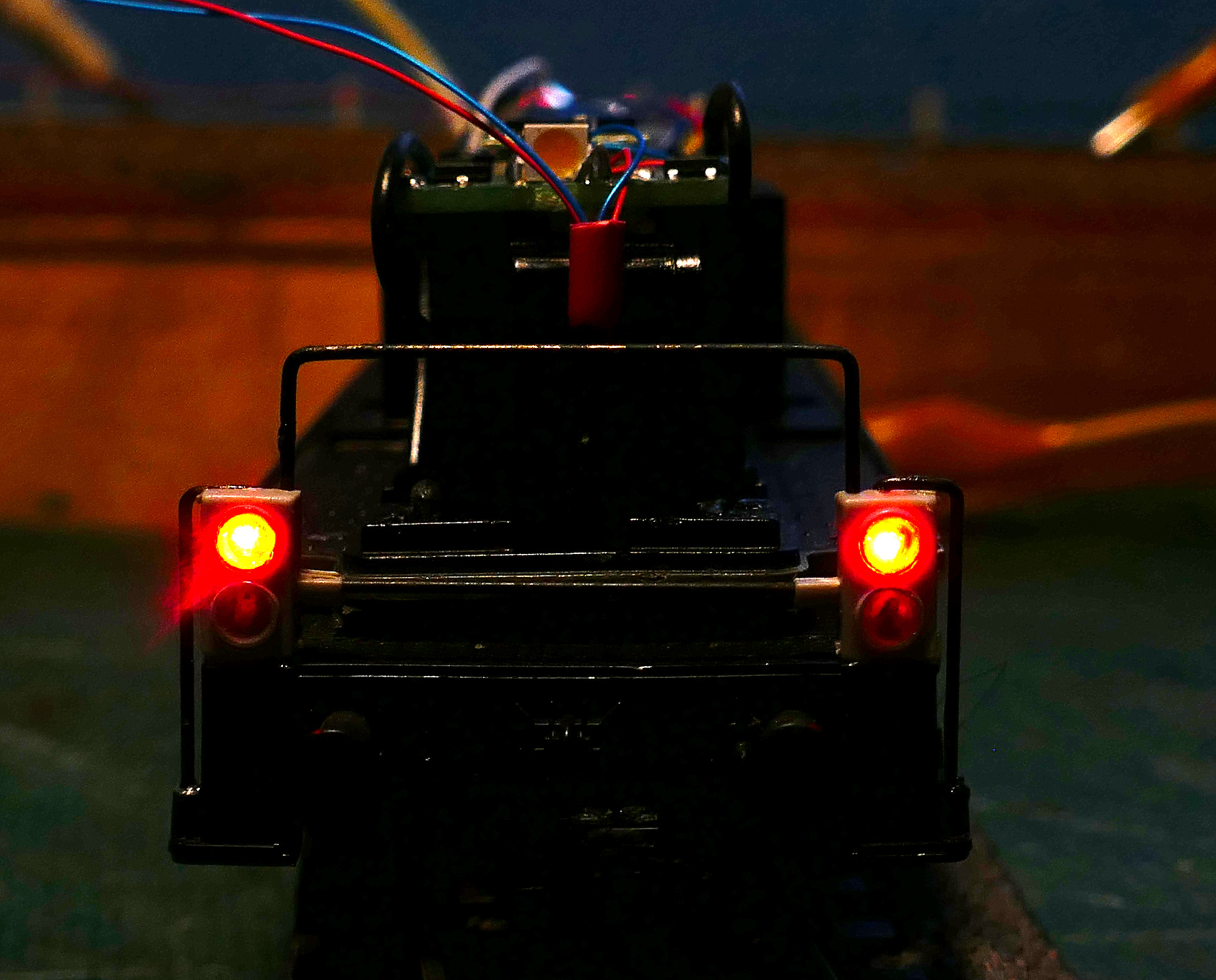

Rode leds aangesloten.Reageren op F1 en F2.
Witte leds aansluiten volgends Ben moet ik nog over nadenken.Lijkt mij aardig tricky.
Misschien is hier iemand handig in?





mvg Henk
