Bouw van tijdperk 1 HSM en SS rijtuigen

[AB 7216]

Volgens mij zijn het koersbordhouders voor lange borden die op het dak stonden, die kwam met een of twee houders voor op het dak.
In het museum zitten ze nog op de C5.

Groeten Arjen

[Mar-Cas]

De uitstekels net boven de goot zijn de aanduiding voor de "DAMES" coupés. Alleen toegepast bij 3e klas rijtuigen zie uitneming van 2 tekeningen HUA





Naast olielampen liggen deksels voor wanneer de olielampen verwijderd worden om te worden gevuld of anderzins. De MtESS hanteerde ook dekseltjes aan hun olielampen ter afdichting, MK heeft tegenwoordig ook een gietboom met olielampen en dekseltjes. (De deksels op het rijtuig zijn eigen fabrikaat , MK had deze toen nog niet in zijn assortiment)

[ingenium]

Op de bovenste tekening is te zien dat de tekst DAMES op een lang bord is zoals Arjen zegt. Het is geloofwaardig dat een lange plank met 2 of 3 houders op het dak werd gehouden.

Bedankt voor die toevoeging van het dekseltje, ik kende dat niet.

[janw]

Ja, ik geloof ook wel dat ik dat overtuigend vind. De plaats klopt in elk geval. Maar ik zie hem op de foto van Rotterdam Maas ook op de AB, dus dan kwamen ze daar kennelijk ook voor, niet alleen op de 3e klasse. Ik zie op dit punt ook geen reden voor een onderscheid tussen de klassen. Leuk detail om een keer na te maken, dank Mar-Cas

Dat van die deksels is voor mij ook nieuw; ook leuk om na te maken op de C7 kit. En die regengoot langs de dakrand erbij maken. En de vorm van de olielampen iets aanpassen; de kit heeft nu een heel breed deksel op de olielamp, maar dat moet dus even breed worden als de rest.

dan heb ik het dus over deze kit: https://www.seinarm.nl/Webwinkel/winkeldetail/catid/64/eid/390/nrs-personenrijtuig-derde-klasse-c7

[janw]

Hier een recente Noorse restauratie met een 1B loc en 2- en 4-assige rijtuigen. Veel details van de rijtuigen goed in beeld, o.m. de olielampen

https://www.youtube.com/watch?v=IaRRjjDsl2Y

[jan47]

Ik moet de rest nog even bewerken, maar hier is alvast één foto van het eindresultaat.
Ik heb in Photoshop even vlug de achtergrond verwijderd en er een panorama foto van gemaakt. Zo is het beeld wat rustiger.

De rest volgt later!



Groet, Mathyn

Vergeet steeds te reageren en nu zie ik het draadje weer voorbij komen. Meteen maar even doen dan  .
Erg mooi gedaan deze rijtuigen en zien er super strak uit

M.vr.gr. Jan

[MathynK]

Casper, ik zie dat ik nooit heb gereageerd op je laatste bericht. Wat een leuk detail van die deksels, jouw bericht is een hele fijne aanvulling. Ik kon de ronde platte schijfjes op de gietboom niet plaatsen, maar dit verklaart een hoop. Ik ga eens even kijken of die er bij de SS rijtuigen ook opkomen.

@Janw: prachtige rijtuigen en restauratie. Mooie film!

@jan47: Bedankt voor je complimenten. Leuk om te lezen

Groet, Mathyn

[MathynK]

Ik heb nog wel een vraag over die deksels naast de olielampen Caspar. Zaten deze altijd naast de olielampen bij alle rijtuigen? Of hing het net van de bouwserie af? Daarnaast alleen bij de Staatsspoor, of ook bij de HSM? Ik zit op scans van bouwtekeningen te kijken, maar ik zie meer niet dan wel ingetekend.

Groet, Mathyn

[MathynK]

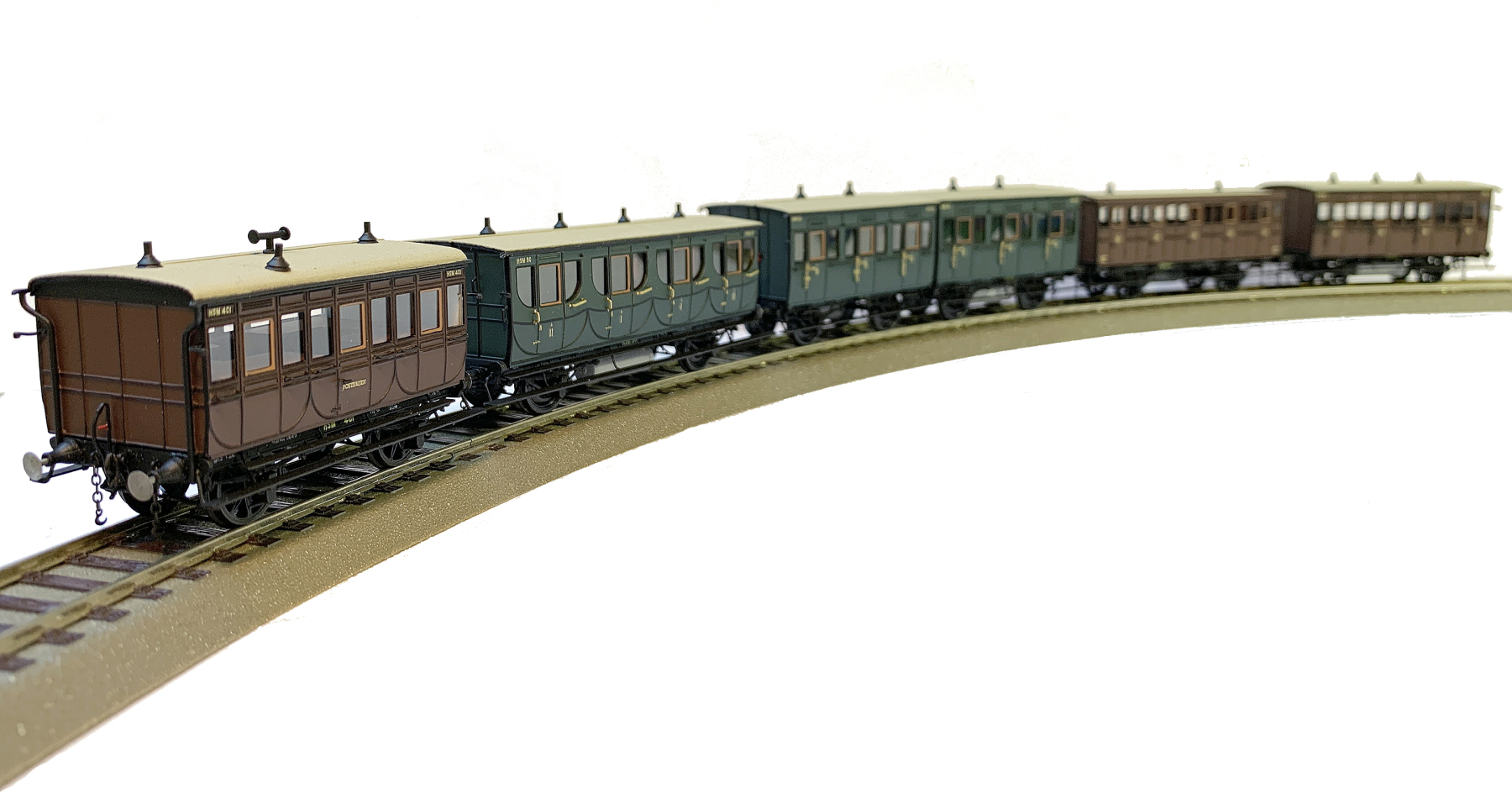

Bij het schrijven van bovenstaande vraag kwam ik erachter dat ik het eindresultaat van de HSM02-set nog niet met jullie had gedeeld. Wat stom zeg. Inmiddels is deze set van zes rijtuigen ook afgerond. Buiten dat het andere en iets grotere rijtuigen zijn dan de HSM01 set zie je meer verschillen. Zo zijn hier ook gaslampen op het dak geplaatst en hangt er een tank onder de bodem. De daken zijn ook anders, waar er in deze set meer daken met gootjes zijn ipv opstaande randen. Tot slot zie je ook verschil in opschriften. Deze set is omstreeks 1890-1900 te plaatsen. Al met al dus weer een erg leuk resultaat. Meer foto’s komen later hoor, ik moet ze nog even bewerken zodat er een egaal witte achtergrond is.

Overigens heb ik niet stil gezeten. Het topic gaat natuurlijk over HSM en staats rijtuigen. De staats rijtuigen zijn grotendeels gespoten en ik ben al met decals bezig. Het wordt dus tijd voor een bouwverslag over die rijtuigen. Binnenkort meer!



Groet, Mathyn
