Re: NS DE-5 en ELD5 op basis van Lima Mat'46.

[Eelco Storm]



Twee ploaties:

De losgepeuterde en weer vastgelijmde Coo bak:

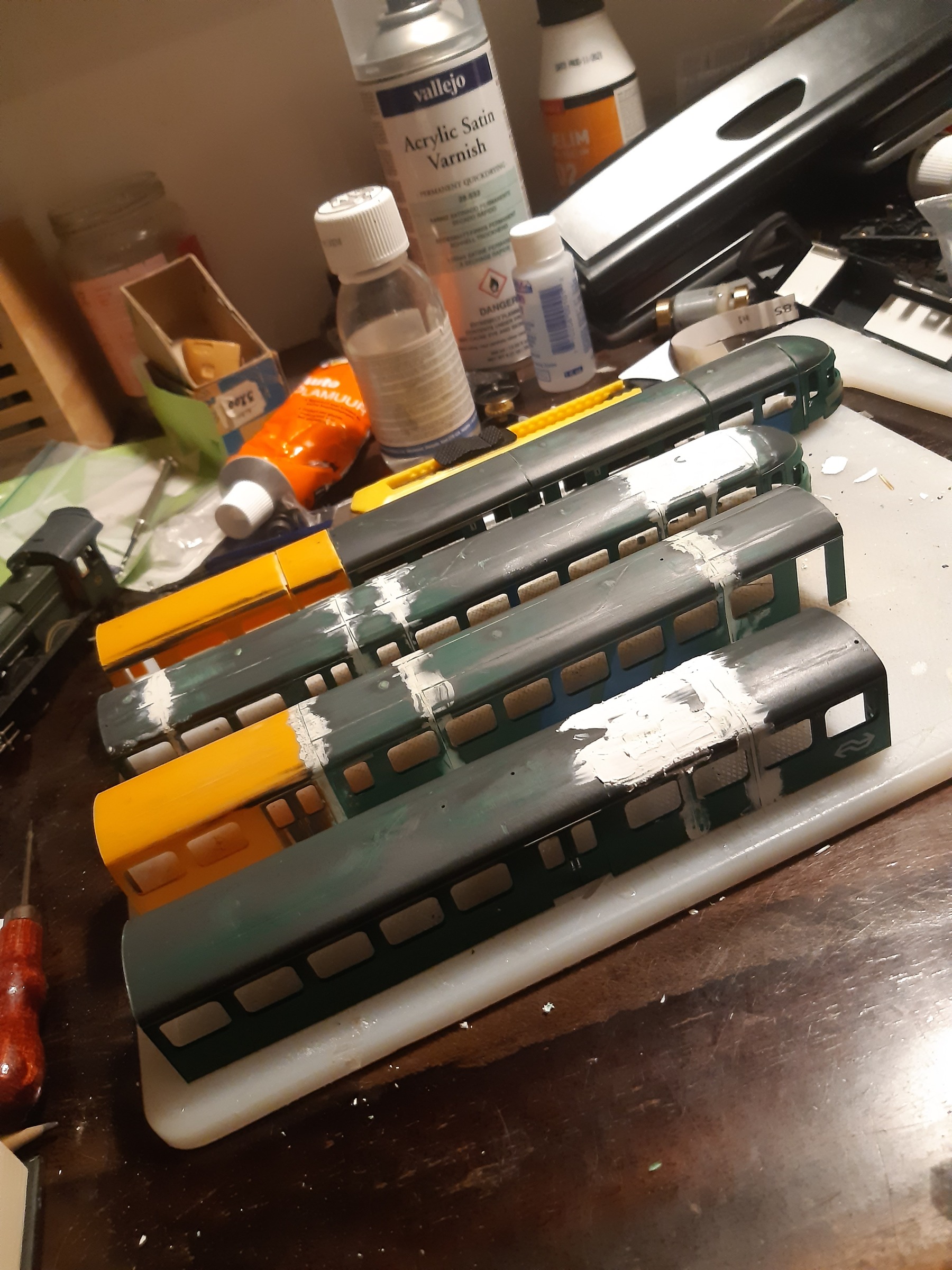

De status nu:



De middelste twee bakken wachten op grondverf, de bak vooraan wacht tot de tweede laag plamuur droog is:

Helemaal achteraan de ABk. Daar moet ik nog even mee puzzelen want die is 1,5 centimeter langer dan 'ie moet zijn. En dat is teveel. Maar het is me vooralsnog een raadsel waar 'm die 1,5 centimeter in zit.

Eelco

[Hendrik Jan]

Dat is wel apart.
Kan me niet voorstellen dat je een raam teveel hebt.

Heerlijke vieze plaatjes trouwens.

Groeten
Hendrik Jan

[Klaas Zondervan]

Ik kon het in het verhaal niet terugvinden, maar hoe krijg je die afgezaagde delen netjes in lijn aan elkaar gelijmd? Heb je daar een hulpmiddel voor? Of kun je zo precies haaks zagen dat het altijd meteen precies recht zit?

[Eelco Storm]

Langs een lineaal en vastplakken met stripjes plastic aan de binnenkant. Daarna de kieren dichtplamuren. En tot nu toe lijkt dat redelijk te werken...

[GerardvV]

Helemaal achteraan de ABk. Daar moet ik nog even mee puzzelen want die is 1,5 centimeter langer dan 'ie moet zijn. En dat is teveel. Maar het is me vooralsnog een raadsel waar 'm die 1,5 centimeter in zit.
Eelco

Het lijkt erop dat voor de voorste vier ramen eerste klas compartimenten hebt gebruikt, moeten tweede klas delen zijn met tussen eerste en tweede raam van de kop een smal wanddeel.
Scheelt wel veel.

[Simplex]

Toch gezwicht onder de druk van het volk...
Je bent dus ongeschikt voor de politiek

Of kun je zo precies haaks zagen dat het altijd meteen precies recht zit?

Met de TAM74024 (Tamiya) gaat secuur zagen een stuk beter Klaas.

[Eelco Storm]

Je bent dus ongeschikt voor de politiek

Godzijdank

Het lijkt erop dat voor de voorste vier ramen eerste klas compartimenten hebt gebruikt, moeten tweede klas delen zijn met tussen eerste en tweede raam van de kop een smal wanddeel.
Scheelt wel veel.

Nee, dat is het niet. De eerste twee ramen zijn keiner dan ramen drie en vier. Zoals ook bij het grote voorbeeld. Afstand tussen de ramen een en twee is ook minder dan tussen ramen drie en vier. Dus dat klopt wel.

Het gaat echt milimetersnoepen worden. Na op de bouwtekening gekeken te hebben zie ik dat er wat weggesneden moet worden aan beide zijden van het toiletraam en de ruimte tussen de ramen en de schuifdeuren moet een milimeter vanaf. Maar goed, dan heb je het maar over 4mm. Benieuwd waar die andere 11mm vandaan moet komen. Morgen bij daglicht maak ik wel een foto van de bak met een lineaal er langs. Kunnen we lekker samen puzzelen

[prutser]

Als je bij alle dubbele deuren aan beide kanten 1mm. weghaalt is dat al 6mm. Misschien kan er zelfs 2mm. af dan zit je al op 12mm.

Stephan.

[Eelco Storm]

Morgen beginnen met de ABk bak opnieuw te maken.

[GerardvV]

op Seinarm vrijwel onderaan vindt je de belangrijkste lengtematen.

[Rob Bennis]

Helemaal achteraan de ABk. Daar moet ik nog even mee puzzelen want die is 1,5 centimeter langer dan 'ie moet zijn. En dat is teveel. Maar het is me vooralsnog een raadsel waar 'm die 1,5 centimeter in zit.

Eelco

Ik kan denk ik wel al een deel verklaren, het zijn de deuren die te breed zijn. Deze moeten op grond van de tekeningen 8 mm breed zijn. Als jouw deuren het zelfde zijn als die van Drent dan zijn ze waarschijnlijk 12 mm. Drie keer 4 mm is 12 mm en daar bij dan opgeteld nog de te grote stukken tussen de deur en het aansluitende raam dan kom ik gauw aan 15 mm die jij opgeeft.

De ramen en de maat daartussen zoek ik het niet in want die zou in theorie gelijk moeten zijn bij mat 40 en mat 46 (De steek van de stoelen 2e klasse was 2000 mm voor beide)

Wat je er aan kan doen? Als je de deuren die je hebt wilt behouden dan moet je het verschil weghalen in de zijwand tussen deur en eerstvolgend raam bijvoorbeeld aan iedere kant van de deur 2mm inkorten.

Rob

[Duikeend]

Lekkere plaatjes!!

Ik kon het in het verhaal niet terugvinden, maar hoe krijg je die afgezaagde delen netjes in lijn aan elkaar gelijmd? Heb je daar een hulpmiddel voor? Of kun je zo precies haaks zagen dat het altijd meteen precies recht zit?

Ik klem meestal met een paar lijmklemmen een stalen liniaal er op. Omdat die recht is kun je daar behoorlijk recht langs snijden. Zoals Mispoes ons leert; niet in 1 keer doorsnijden maar een paar keer.
Dan is de snijnaad behoorlijk recht. ik zal zo ook even een paar plaatjes zoeken







Ik heb even geen foto waarbij ik langs de "kopse" kant van de liniaal snij maar wel 1 met het resultaat:



Als de zijwanden in gesneden zijn zaag je dan het dak door in dit geval.
Maar goed, dit is de bouw van een mat46 4tje. zodra ik daar wat verder mee ben ga ik daar nog wel een topic over maken, dit topic gaat tenslotte over de DE-5 en ELD5

[Eelco Storm]

Operatie geslaagd, patient overleden

[Eelco Storm]

@Rob: voor de deuren is hier 10mm vrijgehouden. Dus volgens jou 2mm teveel. Keer drie deuren is 6mm. Dan nog een mm aan beide kanten van de deuren er af en dan zit je op 12 mm. Dat begint er op te lijken

[Noordernet]

Modelbouw Krikke bleek de door Steef/Stedahult in reactie 170 aanbevolen zaag van Tamiya te hebben.
Meteen meegenomen. Een heel andere zaagervaring dan ik gewend was.  Dank Steef .

Wolter
