Auteur Topic: interface RocRail en fysiek rijweg gestuurd bedieningspaneel  (gelezen 12971 keer)

Eric v C

  • werkt aan eigen variant Wutachtalbahn Sauschwänzlebahn
  • Offline Offline
  • Berichten: 960
  • Fleischmann H0 modelbouwer
    • Alt(ernatieve) Wutachtalbahn
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #150 Gepost op: 11 april 2024, 09:40:48 »
Wordt een mooi paneel zo Eric!

Tot hoe ver is het open source, RocRail is niet meer open source, maar alles van dit systeem wel incl. het communicatie protocol?

Gebruik van RocRail  is gratis en een Supportkey kost 12 euro per jaar.
Op de wiki kun je alle documentatie nalezen en dat is pas indukwekkend.
De flash bestanden voor WIO Wireless Input Output (ESP32 PicoW ..) zijn weliswaar niet openbaar maar vrij te downloadsen net als de applicatie zelf en wordt dagelijks bijgewerkt. En er is voortdurend ontwikkeling gaande waarmee het voor doe-het-zelfers heel uitdagend is.

Met XML kun je communiceren met de Server van RocRail maar moet je wel weten wat je doet.
In de RocRail Wrapper zijn de commando's terug te vinden.

Daarmee is het zo goed als open.
Ik heb ervaren dat de support vanuit het Forum en Robbert Jan Versluijs zeer adequaat is.

Eric

Eric v C

  • werkt aan eigen variant Wutachtalbahn Sauschwänzlebahn
  • Offline Offline
  • Berichten: 960
  • Fleischmann H0 modelbouwer
    • Alt(ernatieve) Wutachtalbahn
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #151 Gepost op: 11 april 2024, 09:44:04 »
Karst, Jelmer ,

Dank je wel voor deze woorden. :)
Het is inderdaad huisvlijt en koste wel even.
Is ook nog niet klaar want ik loop aan tegen materiaal tekort in China bij het bestukken van de componenten. >:(
Dat is de huidige stand van vandaag. Duimen dus.

Eric

bask185

  • Online Online
  • Berichten: 4123
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #152 Gepost op: 11 april 2024, 10:48:35 »
Mail me anders je bom. Misschien dat ik vervangende componenten kan vinden.

Mvg,

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Eric v C

  • werkt aan eigen variant Wutachtalbahn Sauschwänzlebahn
  • Offline Offline
  • Berichten: 960
  • Fleischmann H0 modelbouwer
    • Alt(ernatieve) Wutachtalbahn
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #153 Gepost op: 11 april 2024, 11:03:33 »
Bas,

Dank, doe ik zo direct.  (y)

Eric

AlbertG

  • Offline Offline
  • Berichten: 842
    • Modelbaan Den Akker / Rocrail / DCC-EX
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #154 Gepost op: 12 april 2024, 17:13:59 »
Hoi Erik,
Ik vind het geweldig wat je gemaakt hebt. En leuk dat het een soort co-productie is geworden met andere Rocrail gebruikers.
Ik heb je een PB gestuurd.
Hartelijke groeten,
Albert.
Mijn Youtube kanaal: https://www.youtube.com/@Albert-DenAkker

Eric v C

  • werkt aan eigen variant Wutachtalbahn Sauschwänzlebahn
  • Offline Offline
  • Berichten: 960
  • Fleischmann H0 modelbouwer
    • Alt(ernatieve) Wutachtalbahn
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #155 Gepost op: 12 april 2024, 18:02:30 »
Weer een korte update van het project "rijweggestuurd" bedieningspaneel.

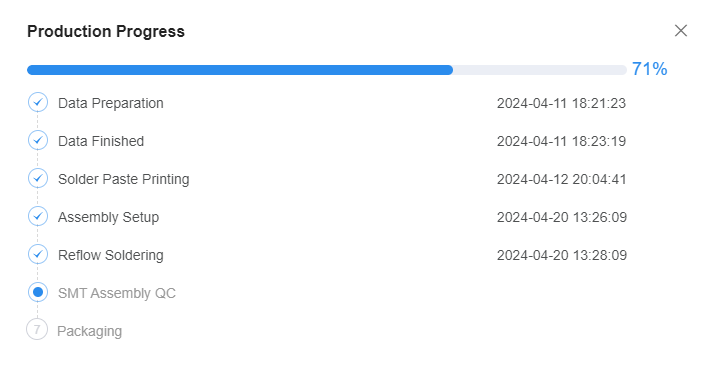

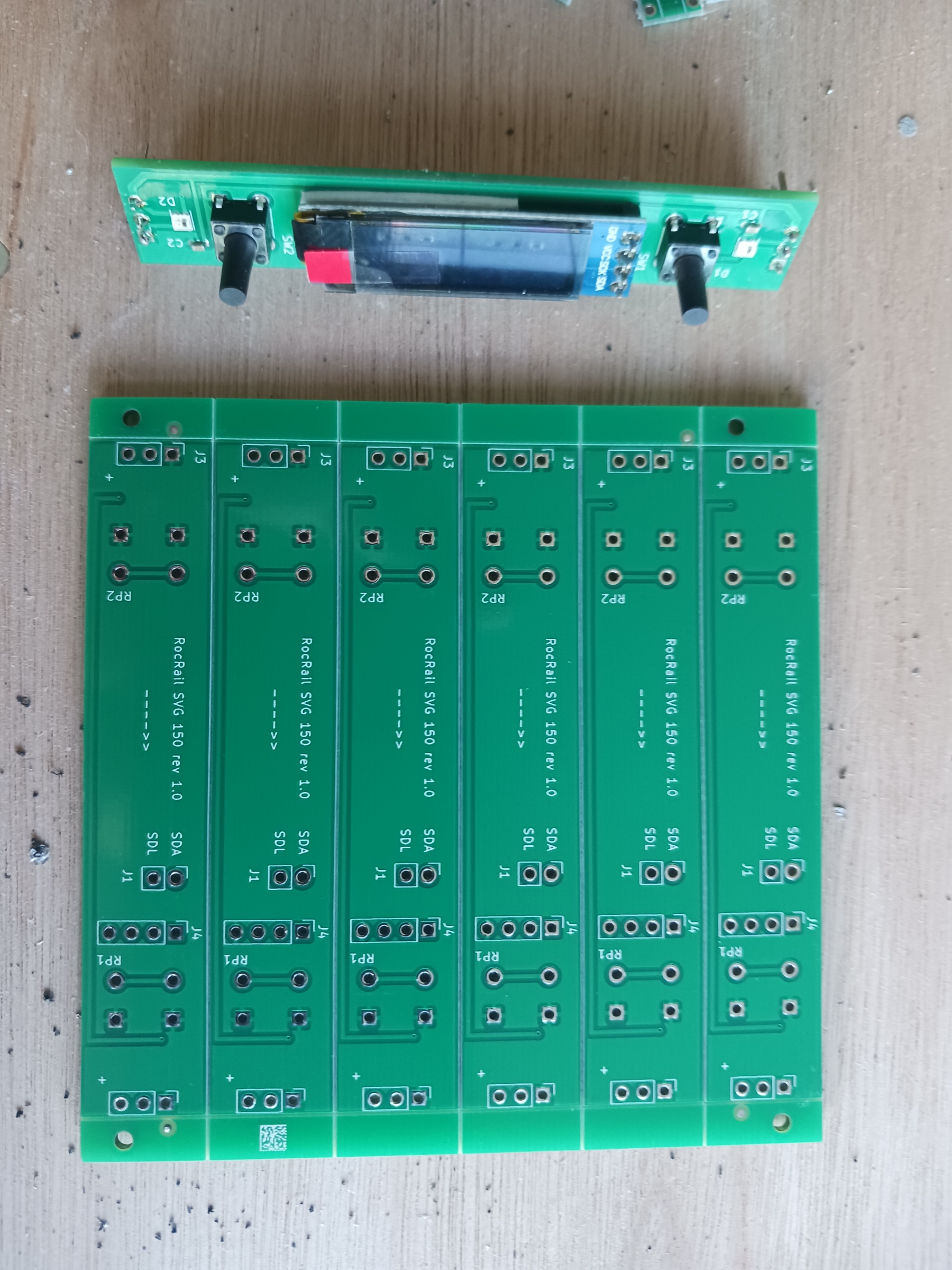

De materiaal- en 0402-footprint-inpas-problemen op de SVG-150 printplaat lijken opgelost.
Er komt nu een 0603 Capacitor in die voorradig is en wil passen volgens JLCPCB.
Dank Bas voor je hulp.

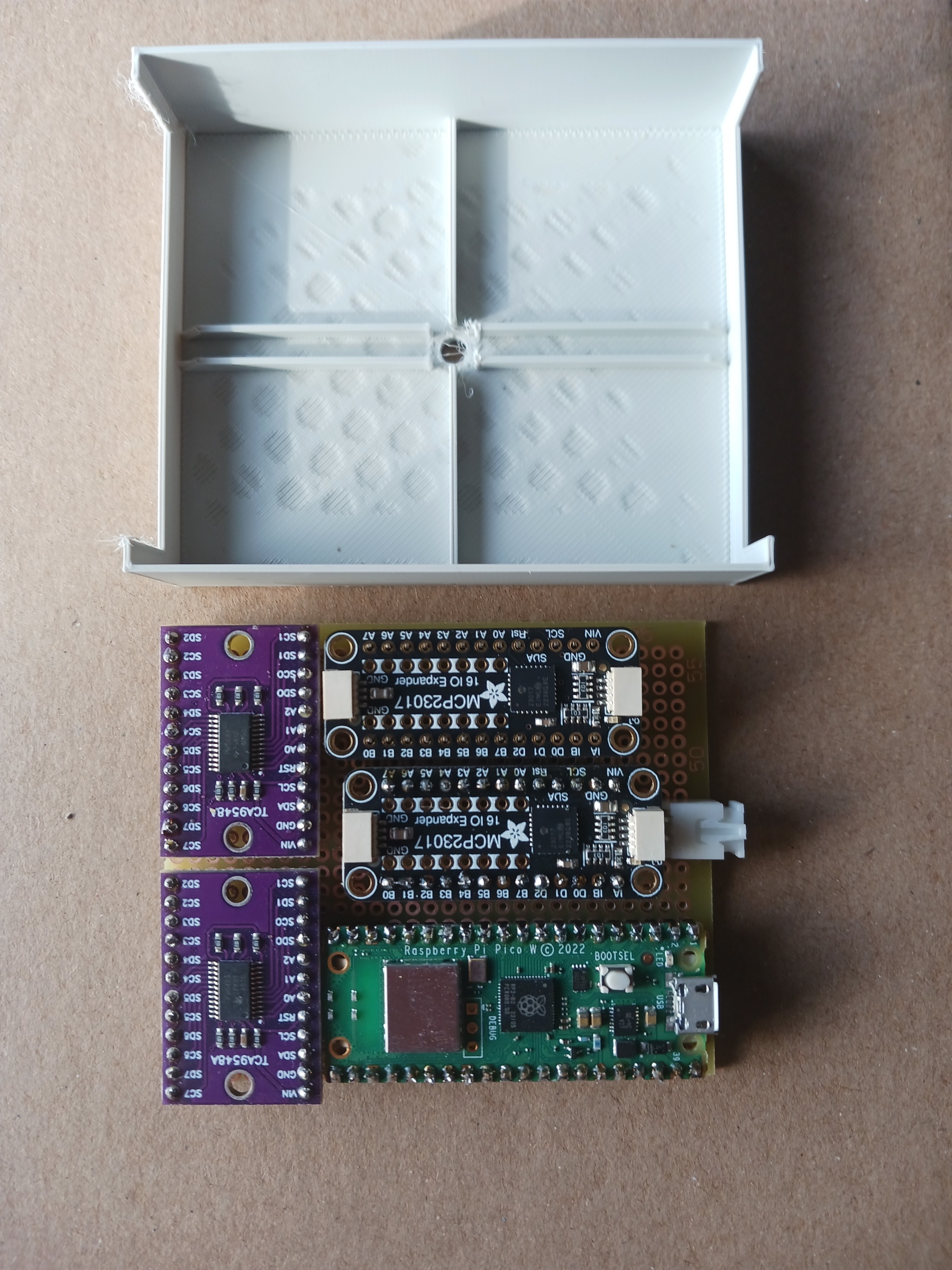

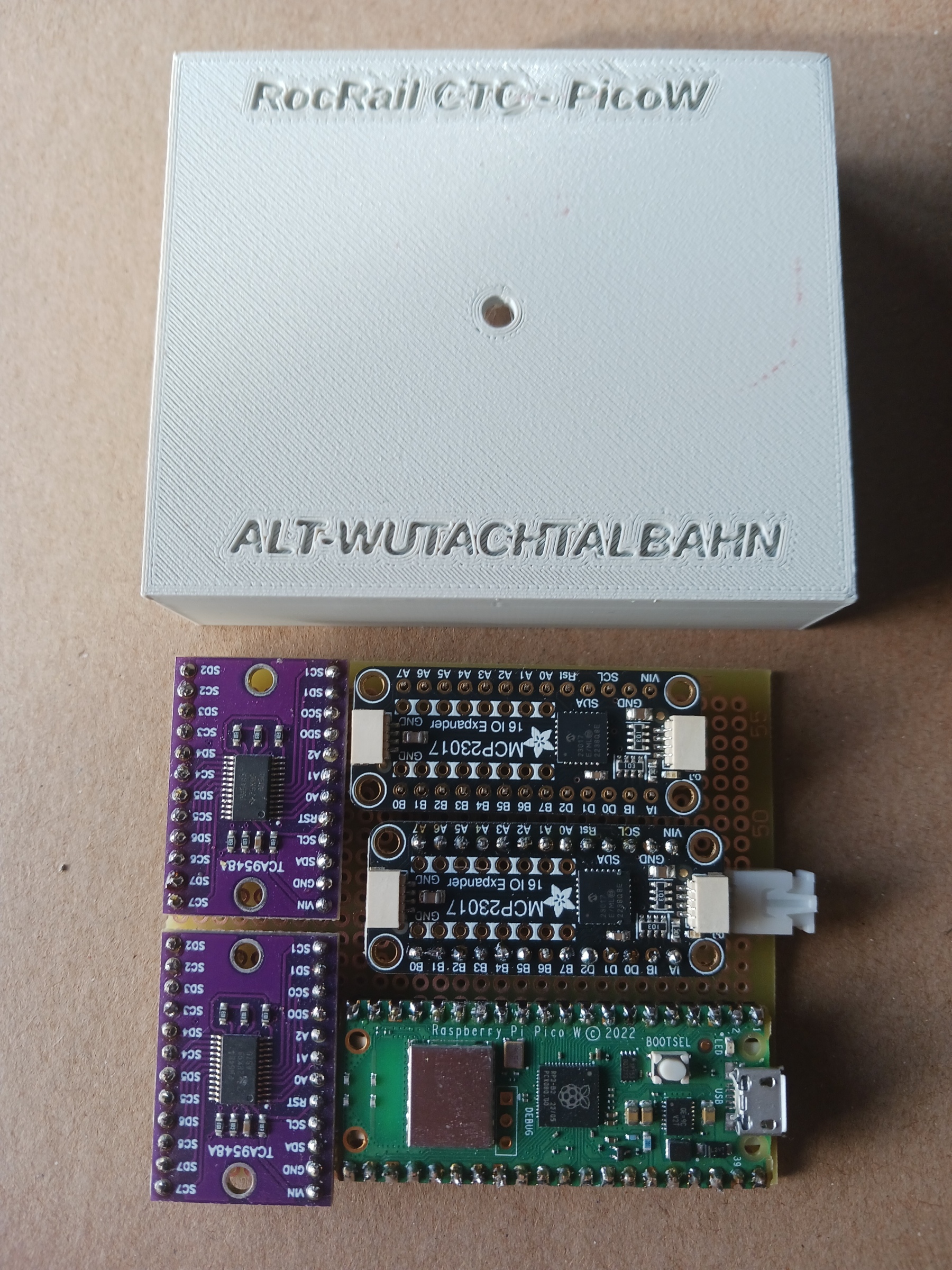

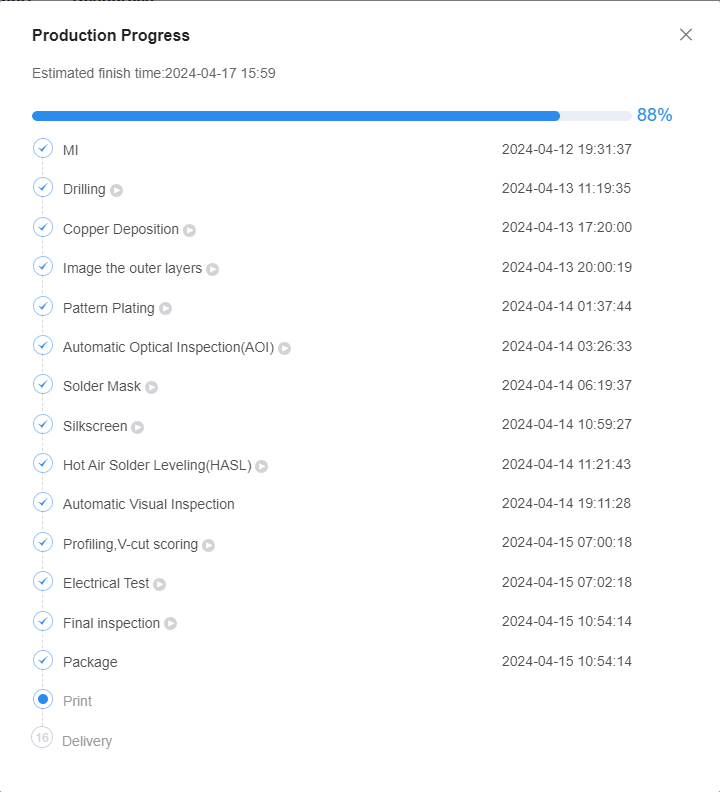

Inmiddels is ook het printplaatmateriaal, de gezochte JST-connector en sleutelschakelaar binnen.
Hiermee kan de benodigde electronica in de behuizing worden opgenomen.



Aan de zijkant en boven open om de warmte weg te kunnen laten lekken



Wel minder ruimte dan ik gedacht had dus het bedraden wordt nog een klusje.

Eric

Eric v C

  • werkt aan eigen variant Wutachtalbahn Sauschwänzlebahn
  • Offline Offline
  • Berichten: 960
  • Fleischmann H0 modelbouwer
    • Alt(ernatieve) Wutachtalbahn
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #156 Gepost op: 20 april 2024, 16:07:36 »

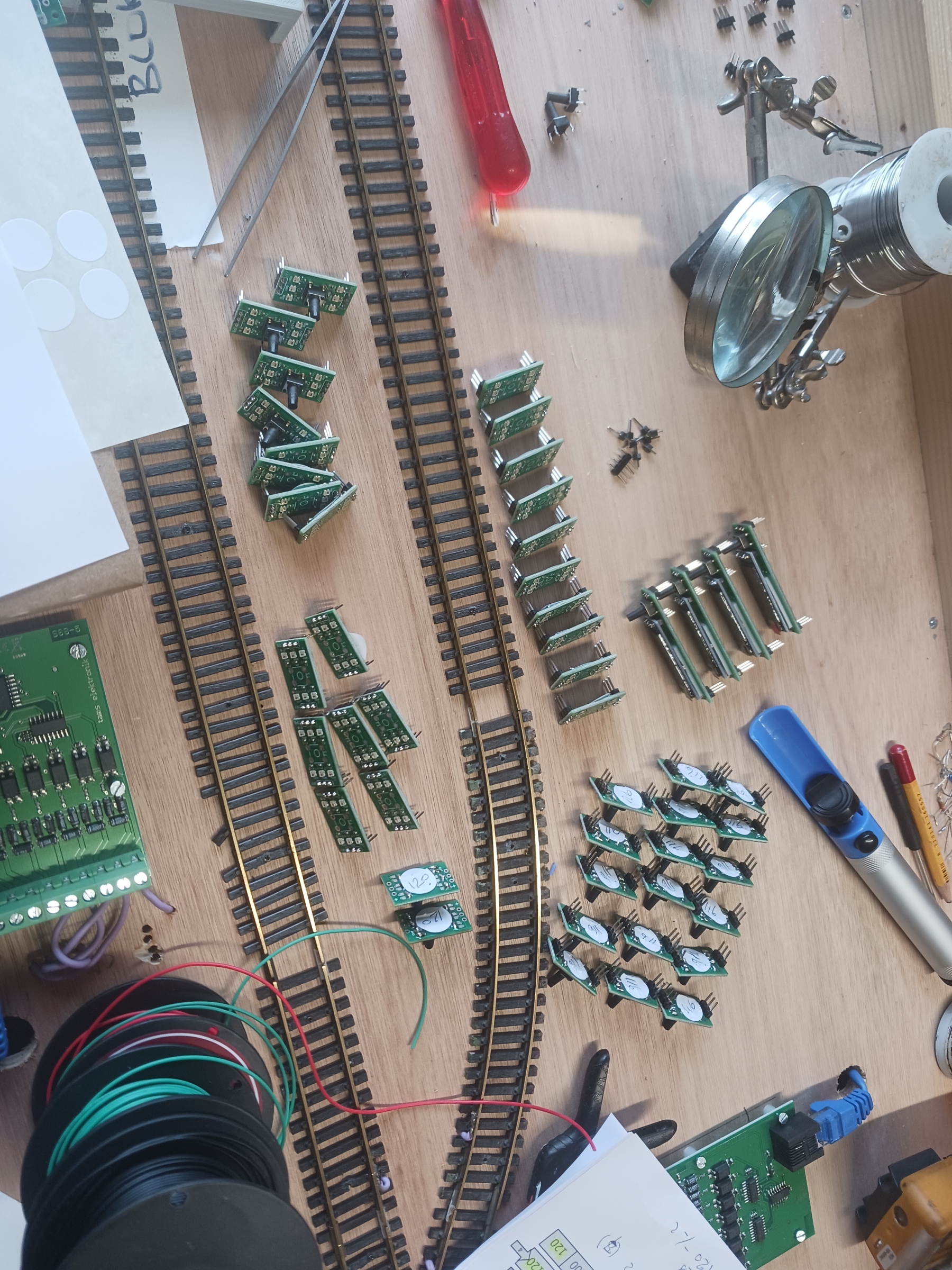

Afgelopen week had ik even wat andere dingen te doen, maar er is weer activiteit.

Terwijl ik al een poosje bezig ben met 3-pinnen, soldeerpads, drukknoppen en OLED's voor de PCB's te assembleren en te solderen, wordt er in China ook gewerkt aan de SVG-150 PCB's

Zij geven precies aan waar ze staan met het maken en bestukken.
Maar ja zij hebben dan ook lopende banden en machines.





Ik zal blij zijn wanneer ik al het soldeer- en assemblage-werk voor dit test CTC-paneel achter de rug heb en het elektrisch goed werkt.
Veel geleerd en het resultaat gloort aan de horizon.



Tegelijk weet ik dat ik
- het bedraden ook nog moet doen en
- de 3D-geprinte CTC-elementen nog moet afvlakken, vijlen en
- hier en daar opnieuw moet 3D-printen.

Stug volhouden en dan komt het wel goed las ik ergens: Citaat Jörg: Wer früh aufgibt, kann den anderen länger beim scheitern zusehen.

Eric

Eric v C

  • werkt aan eigen variant Wutachtalbahn Sauschwänzlebahn
  • Offline Offline
  • Berichten: 960
  • Fleischmann H0 modelbouwer
    • Alt(ernatieve) Wutachtalbahn
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #157 Gepost op: 27 april 2024, 15:03:01 »
Waar Koningsdag behalve feest vieren niet voor kan zijn.

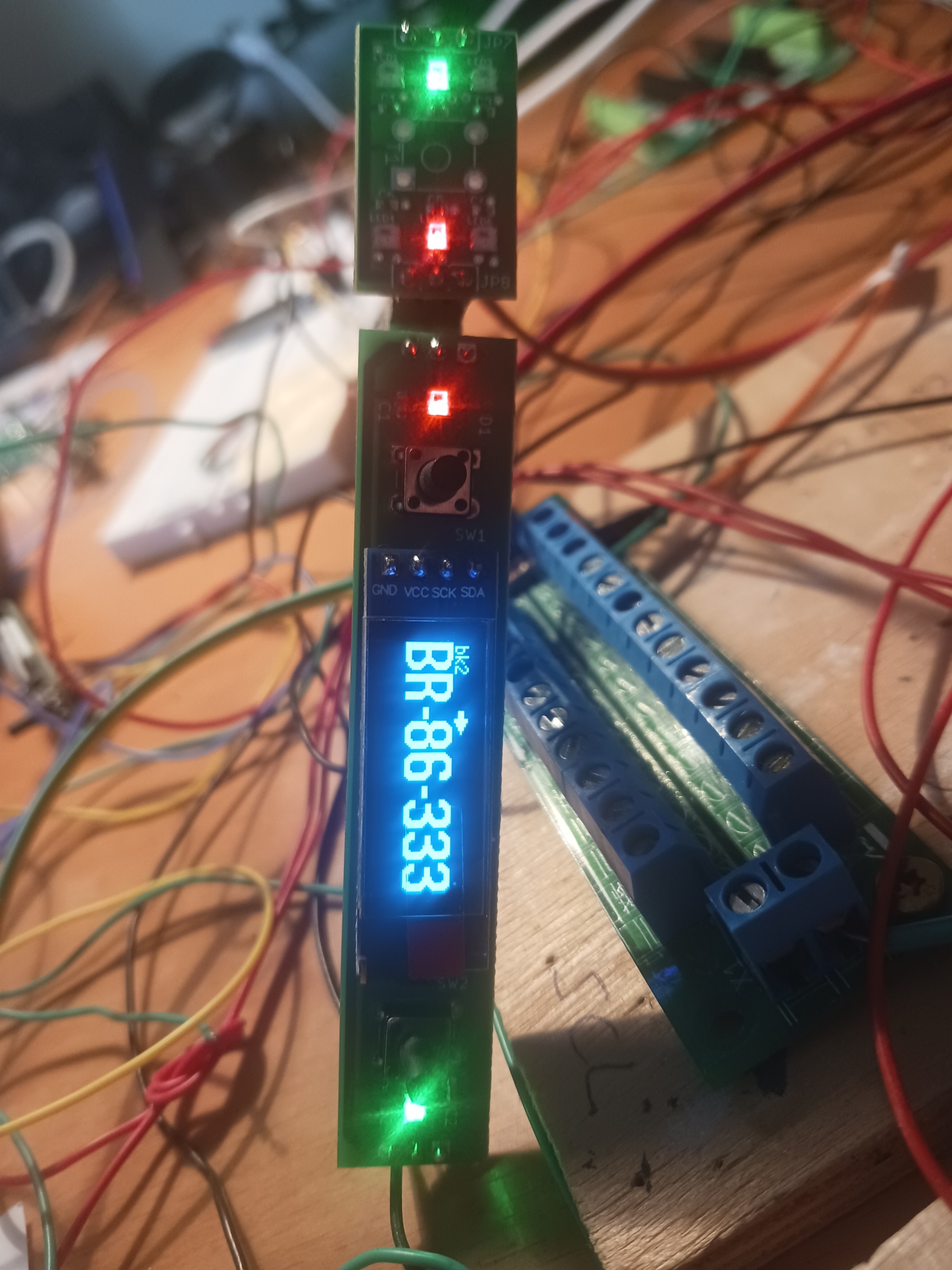

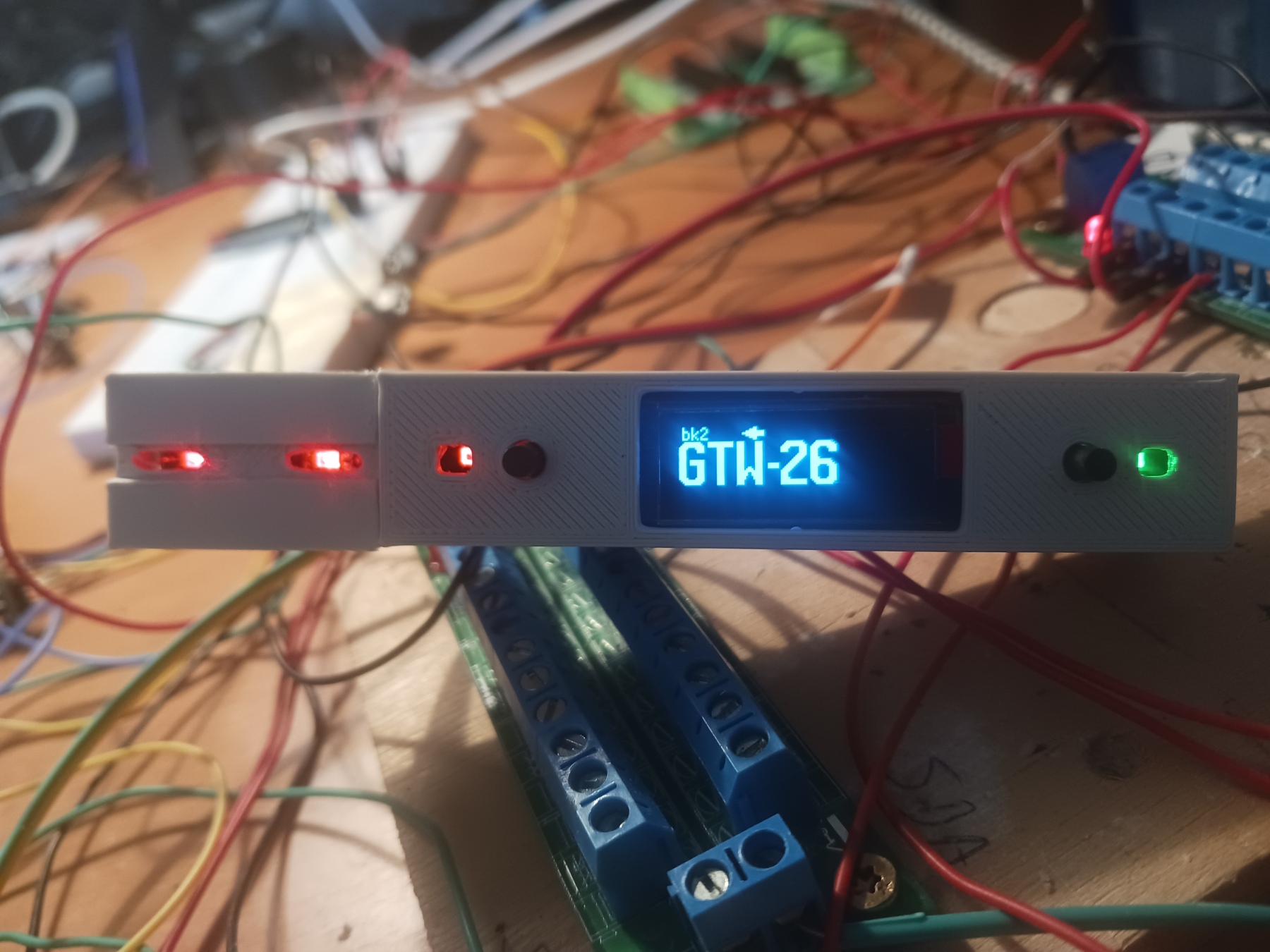

Vandaag de gisteren aangekomen printplaat voor de SVG 150 CTC RocRail Element getest en werkend gezien.
De WS2812B-2020 Adresseerbare SMD-LED's werken en zijn zoals bedoeld apart via I2C op GP2 (SDA) van mijn PicoW aan testuren.
De OLED-0.91 inch 128x32 erop gesoldeerd en was ook via I2C op GP4 (SDA) van mijn PicoW aan te sturen (wel GP5 SCL erbij aansluiten natuurlijk)
Maar de printplaten zijn OK. ;) Nou ja de -->> modulerichting op de achterzijde is onjuist qua richting. Vervelend maar overkomelijk. :(

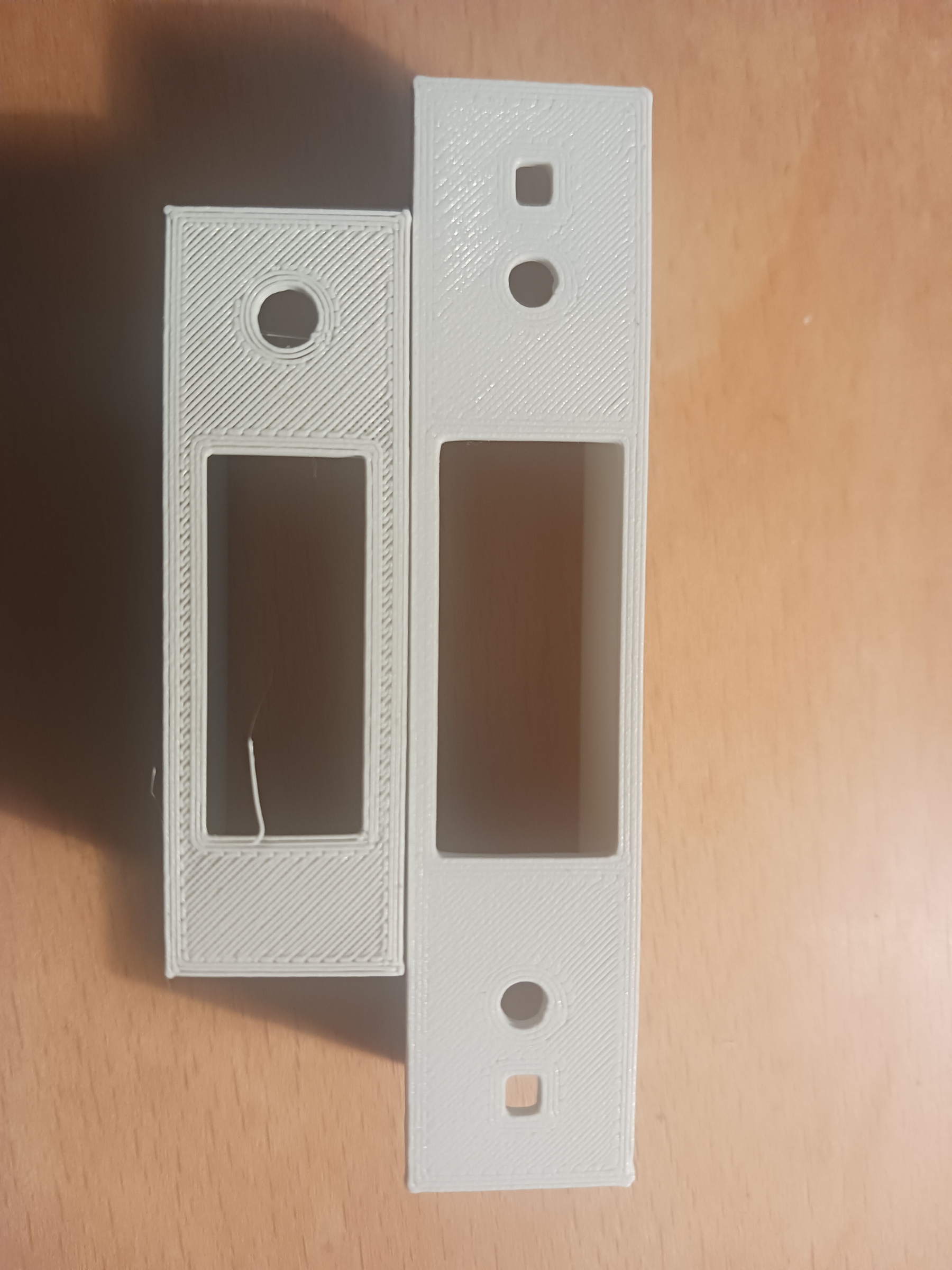

En wat ook wel leuk was: De printplaat past naadloos in het 3D geprinte CTC-element.

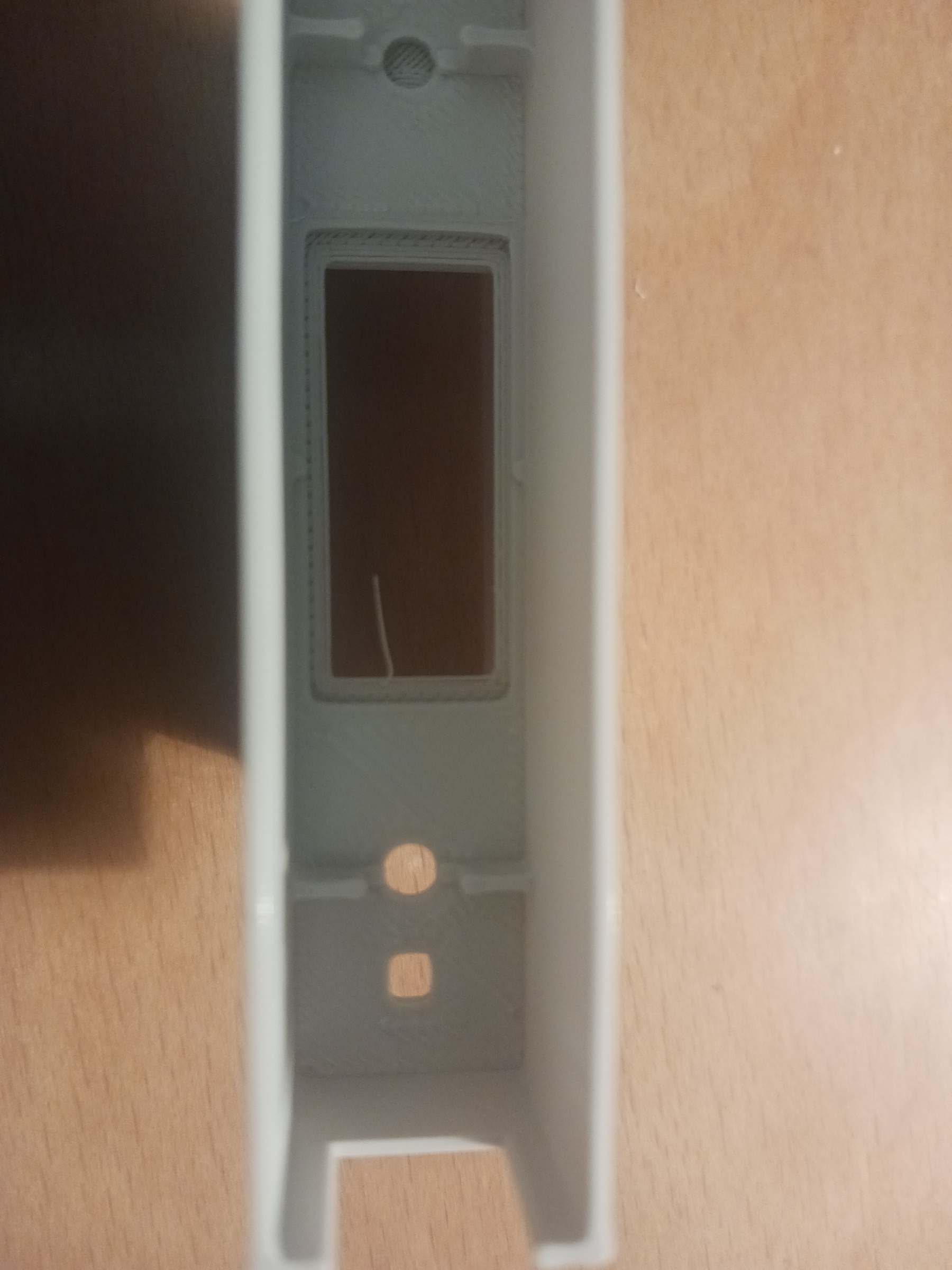

Maar ik zag dat de verstevingsribben wel iets te hoog zijn uitgevallen.
Daardoor liggen LED's en OLED ietwat terug in de behuizing en dat is niet de bedoeling. :(





Die ga ik in het 3D ontwerp verlagen.
Ook zie ik dat het SVG 105 ontwerp een kleiner venster heeft dan wat ik initieel voor de SVG 150 heb ontworpen.
Die ook wat verkleinen zodat het er beter uit gaat zien en analoog wordt aan de vensterruimte van SVG 105.

Distributie aan bestellers kan beginnen. ;D










AlbertG

  • Offline Offline
  • Berichten: 842
    • Modelbaan Den Akker / Rocrail / DCC-EX
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #158 Gepost op: 27 april 2024, 15:51:39 »
Hoi Eric,
Wat een prachtig resultaat. Ik kan niet wachten tot de Rocrail gebruikersdag om dit allemaal te bekijken.
Hartelijke groeten,
Albert.
Mijn Youtube kanaal: https://www.youtube.com/@Albert-DenAkker

Bert55

  • Online Online
  • Berichten: 651
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #159 Gepost op: 27 april 2024, 16:19:33 »
Kiek es an, mooie stappen!
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Bouw Witmoosdorf met zoon Rutger:
  https://forum.beneluxspoor.net/index.php?topic=103485.msg3222322200#top

Eric v C

  • werkt aan eigen variant Wutachtalbahn Sauschwänzlebahn
  • Offline Offline
  • Berichten: 960
  • Fleischmann H0 modelbouwer
    • Alt(ernatieve) Wutachtalbahn
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #160 Gepost op: 28 april 2024, 11:06:35 »
Albert,

Even de verwachtingen wat dimmen.
Ik hoop e.e.a. allemaal in elkaar gezet te kunnen voor die datum, maar het is best wel een klusje, dus of het allemaal al werkt dat zal de tijd leren..
Maar er is zeker wat te tonen over hoe en wat.  ;D

Eric

Eric v C

  • werkt aan eigen variant Wutachtalbahn Sauschwänzlebahn
  • Offline Offline
  • Berichten: 960
  • Fleischmann H0 modelbouwer
    • Alt(ernatieve) Wutachtalbahn
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #161 Gepost op: 01 mei 2024, 18:27:40 »

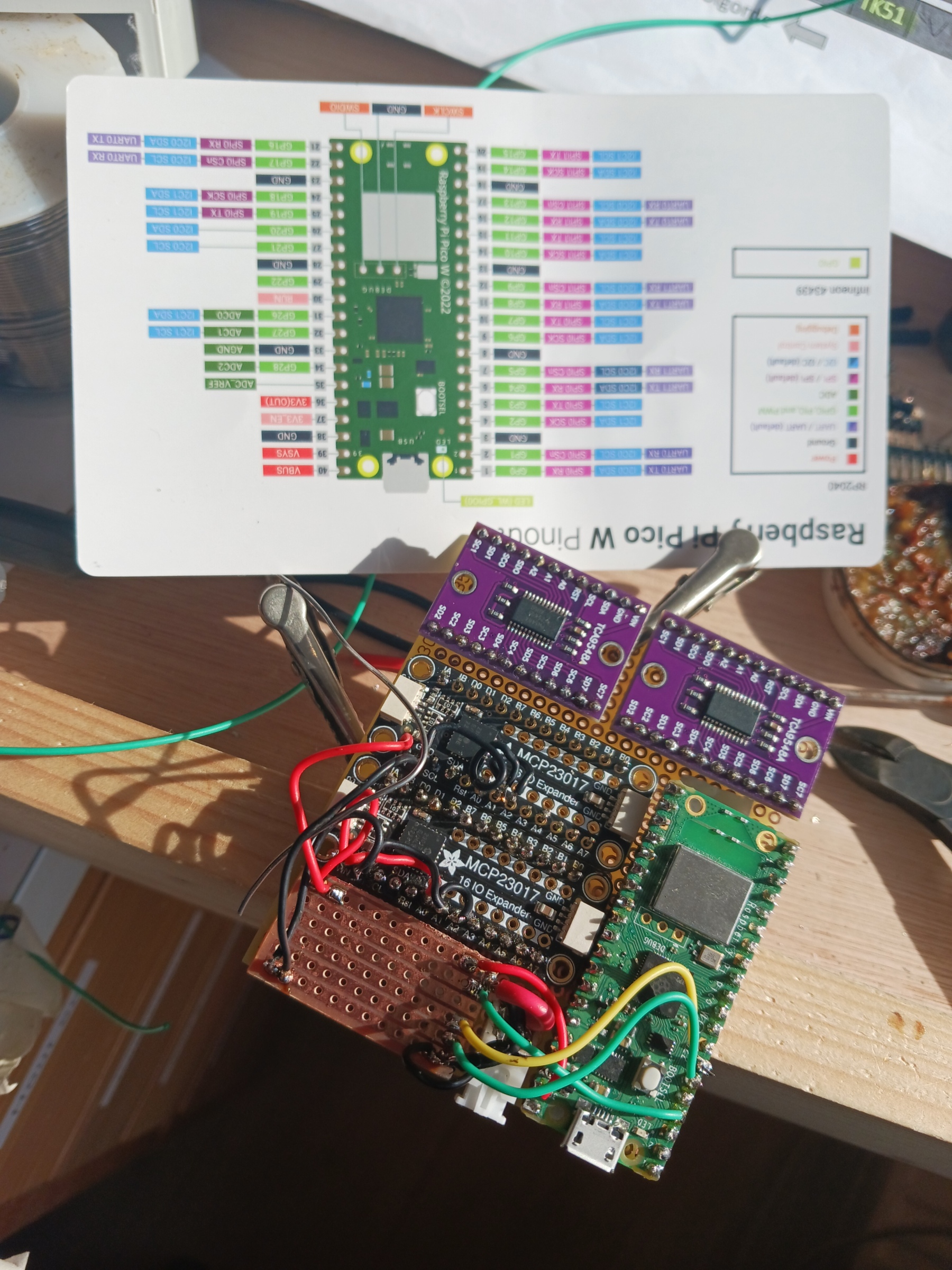

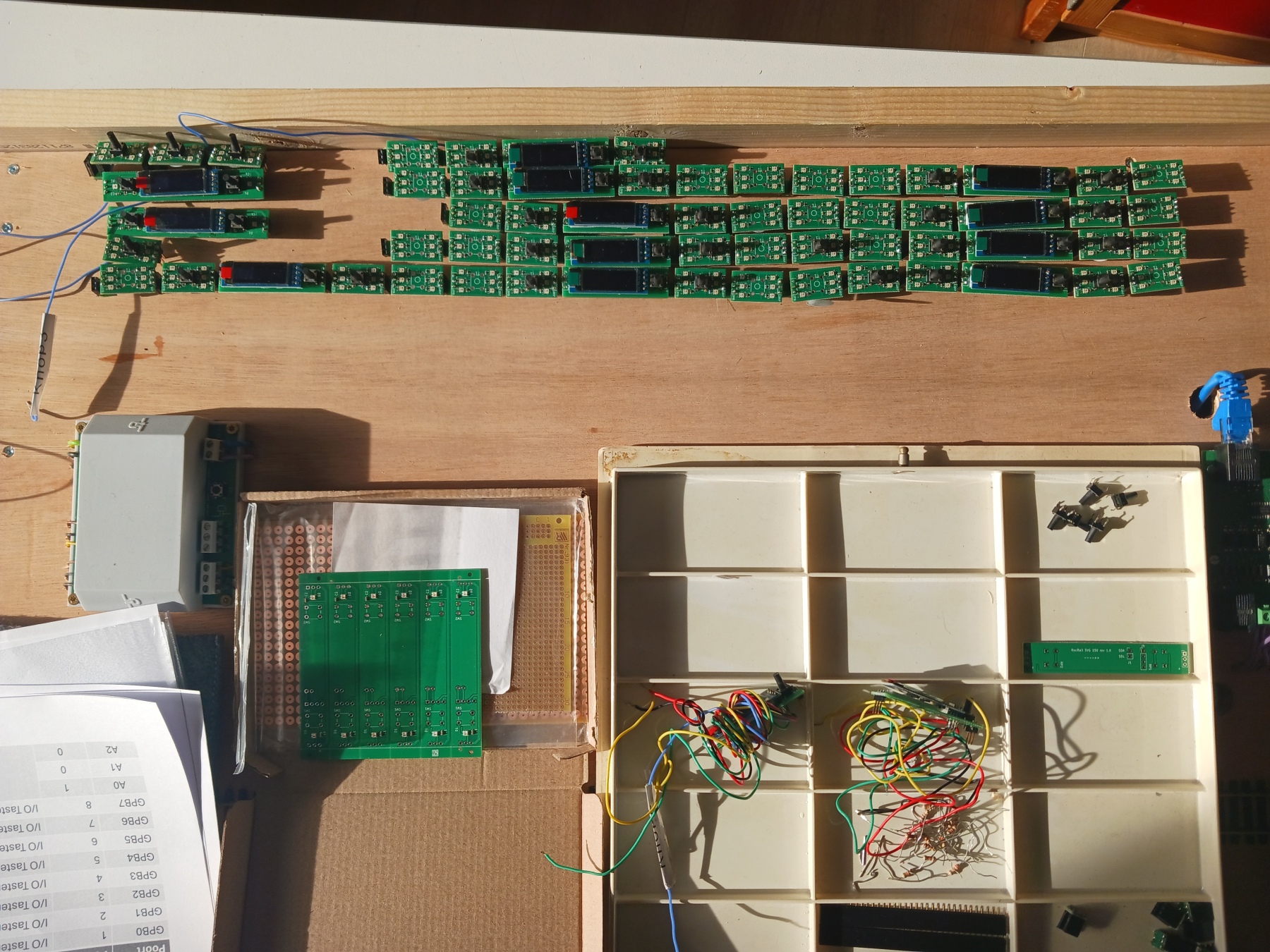

Even een update van alle werkzaamheden.

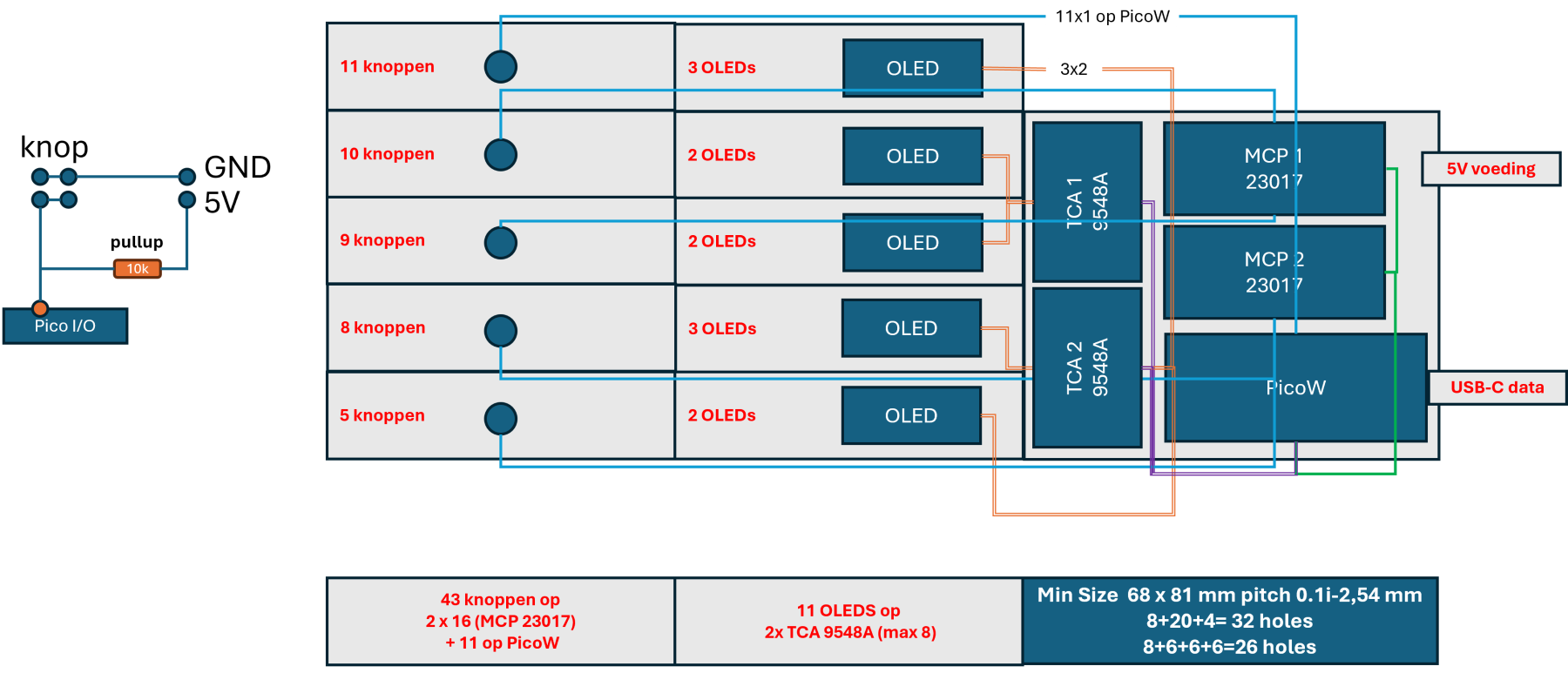

Alle 63 CTC-elementen en verbindingsstukjes met soldeerpatronen zijn nu klaar.
Ik mis nog 2 standaard platines die komen later wel.

Vandaag ze maar eens in de beoogde 5 ketens op elkaar aan gesloten (zonder spanning natuurlijk)



En daarna begonnen (na het opruimen) met het maken van de platine voor de OLED multiplexers, PicoW en MCP23017 I/O expanders voor dit bedieningspaneel.
Ik had bedacht hoe ik het een en ander in elkaar wilde zetten en ben begonnen met de stekker voor 5V en GND vanuit een externe voeding.
Daarna een verdeelplatine gemaakt waarop de verschillende draden gedistribueerd kunnen worden.
Waarschijnlijk heb ik verderop in het paneel nog een dergelijk verdeelpunt nodig want het zijn best veel eenheden die voorzien moeten worden van 5V dan wel SDA/SCL (vanuit GP4/GP5).



De LED's in de 5 opeenvolgende ketens van CTC-elementen vormen 1 keten die met SDA vanuit GP2 wordt gevoed.

Ook moeten er nog 4,7k Ohm weerstanden tussen SCL en 5V resp SDA en 5V gelegd worden.
Anders is de SDA niet stabiel heb ik begrepen.

En elke toets vraagt om een schakeldraad die (indien gedrukt) 5V doorstuurt naar de INPUT op de PicoW of de MCP23017 Expanders.
Om de ingang stabiel te maken moeten er aan elke ingang 10k Ohm weerstanden naar 5V gelegd worden. (Pullup),

Best wel een soldeerklusje waarbij precisie van groot belang is.
Als eerste heb ik de I2C adressen voor beide I/O expanders gezet op 0x20 en 0x21

En de GP2 (SDA voor de LED=keten) resp GP4 (SDA) en GP5 (SCL) vanuit dePico W naar de verdeelplaat gezet.



Morgen fris weer verder.

Eric





Bert55

  • Online Online
  • Berichten: 651
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #162 Gepost op: 01 mei 2024, 18:46:25 »
flinke klus Eric! Je maakt mooie stappen.
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Bouw Witmoosdorf met zoon Rutger:
  https://forum.beneluxspoor.net/index.php?topic=103485.msg3222322200#top

Jelmer

  • Offline Offline
  • Berichten: 3924
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #163 Gepost op: 01 mei 2024, 22:28:24 »
Steeds een stapje verder, blijf het op de voet volgen.
Ziet er erg indrukwekkend uit.

Groeten,
Jelmer
Pfarrerwinkel de bouw:
Pfarrerwinkel

reinderlf

  • Traintastic!
  • Offline Offline
  • Berichten: 61
    • traintastic.org
Re: interface RocRail en fysiek rijweg gestuurd bedieningspaneel
« Reactie #164 Gepost op: 01 mei 2024, 22:35:52 »
Mooi project! Ik blijf het volgen :)

Citaat
Ook moeten er nog 4,7k Ohm weerstanden tussen SCL en 5V resp SDA en 5V gelegd worden.
Anders is de SDA niet stabiel heb ik begrepen.

I2C heeft altijd pull-ups nodig, dat komt omdat de ICs de SCL en SDA alleen naar massa trekken. Als ze hiermee stoppen wordt SDA/SCL weer "hoog".
Zn SDA/SCL draad is eigenlijk een kleine condensator die via de weerstand wordt opgeladen. Mocht je communicatie issues ervaren dan kun je die weerstanden nog wat kleiner kiezen, hierdoor laad de bus wat sneller op naar "hoog". (Mooiste is ff meten met een oscilloscope 8))
