Auteur Topic: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100  (gelezen 11431 keer)

TonM

  • Offline Offline
  • Berichten: 2418
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #60 Gepost op: 28 augustus 2023, 13:26:28 »
De tekeningen van de tender kan je vinden in Het Utrechts Archief. Hier.

Grtz, Ton

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #61 Gepost op: 28 augustus 2023, 17:16:49 »
De tekeningen van de tender kan je vinden in Het Utrechts Archief. Hier.

Grtz, Ton
Merci Ton, maar die is van de 515-525, rechte bak, hogere smalle opbouw. Gezien de breedte van de Hornby-motor gaat die niet passen en zoek ik die van de 501-505: laag en breed.

TonM

  • Offline Offline
  • Berichten: 2418
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #62 Gepost op: 28 augustus 2023, 17:25:42 »
Die tekening staat erboven. Even klikken achter nummer 130.

Grtz  Ton
« Laatst bewerkt op: 28 augustus 2023, 17:28:09 door TonM »

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #63 Gepost op: 28 augustus 2023, 21:37:27 »
Die tekening staat erboven. Even klikken achter nummer 130.

Grtz  Ton
Super,  gevonden! Dank! En wat een fantastische bron!
Ben ooit in HGB1 geweest voor een kopie van de NS6000 bouwtekening, 1989 ofzo, dit is de nieuwe tijd, wow!
« Laatst bewerkt op: 29 augustus 2023, 16:12:59 door Henk, of Erwin »

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #64 Gepost op: 03 september 2023, 19:30:22 »

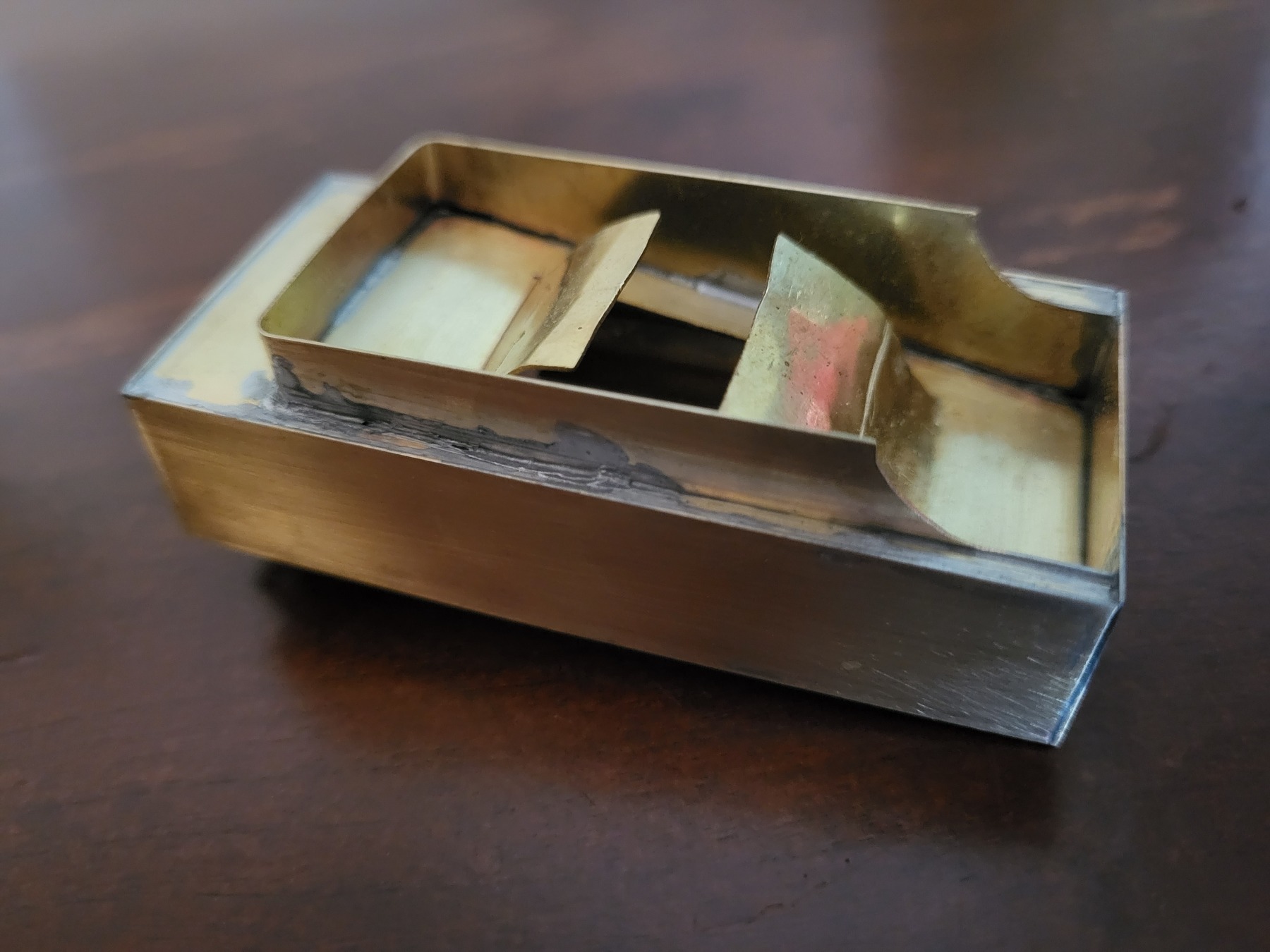

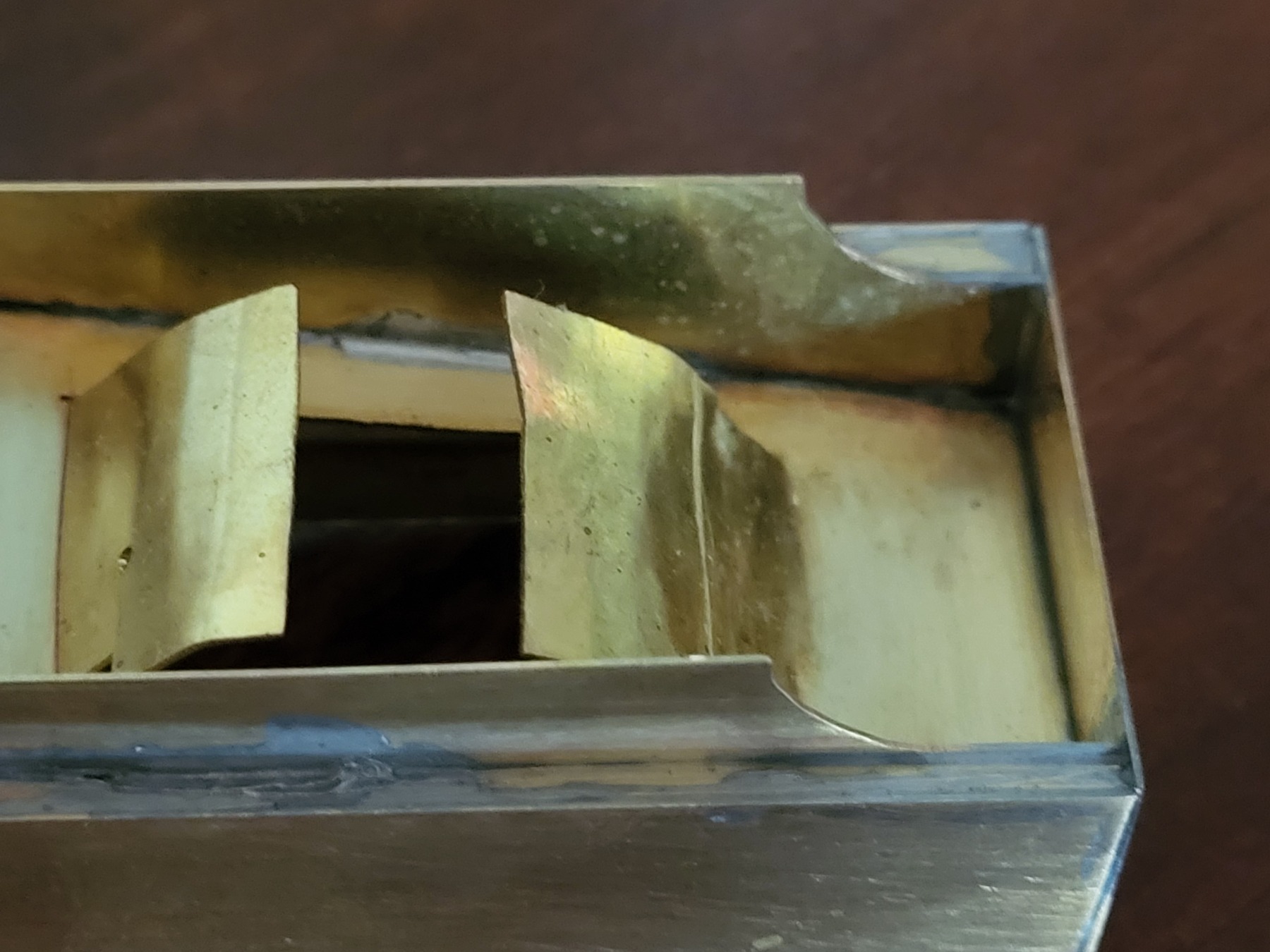

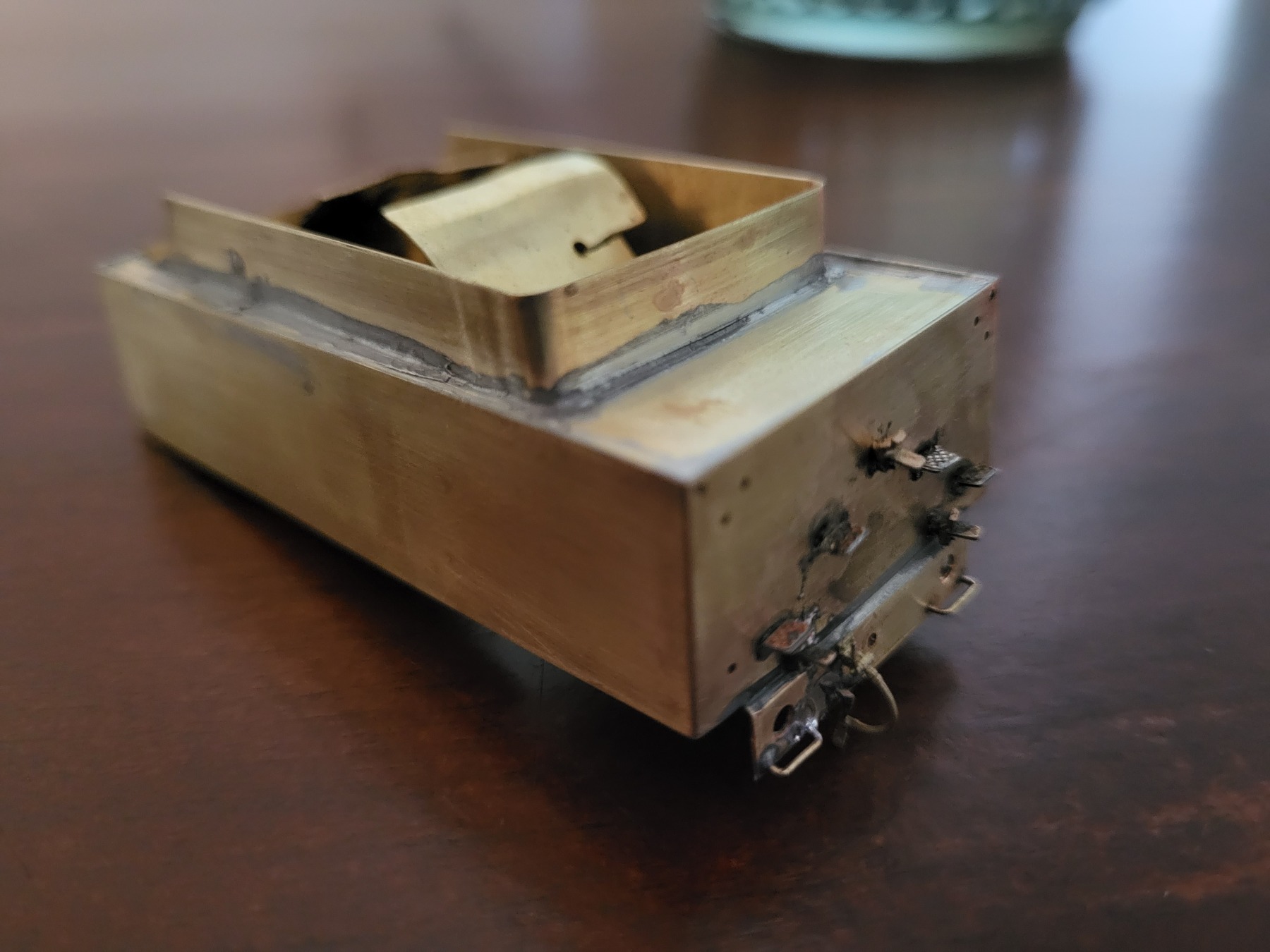

Verder met de opbouw van de tender.  Kolenbak gemaakt, pas gemaakt en gesoldeerd. En ook de eerste gekochte delen er op. Dat viel nog best tegen en is nog niet klaar.
(Intussen wel. Heel voorzichtig de grote brander er op gehad, de rest ingepakt in nat keukenpapier en nu ging alles mooi vloeien. )
De grote handgreep denk ik pas na het bebiezen te doen, en dan dus verlijmd, omdat je er anders niet meer bij kunt.





« Laatst bewerkt op: 03 september 2023, 22:26:30 door Henk, of Erwin »

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #65 Gepost op: 03 september 2023, 21:56:34 »

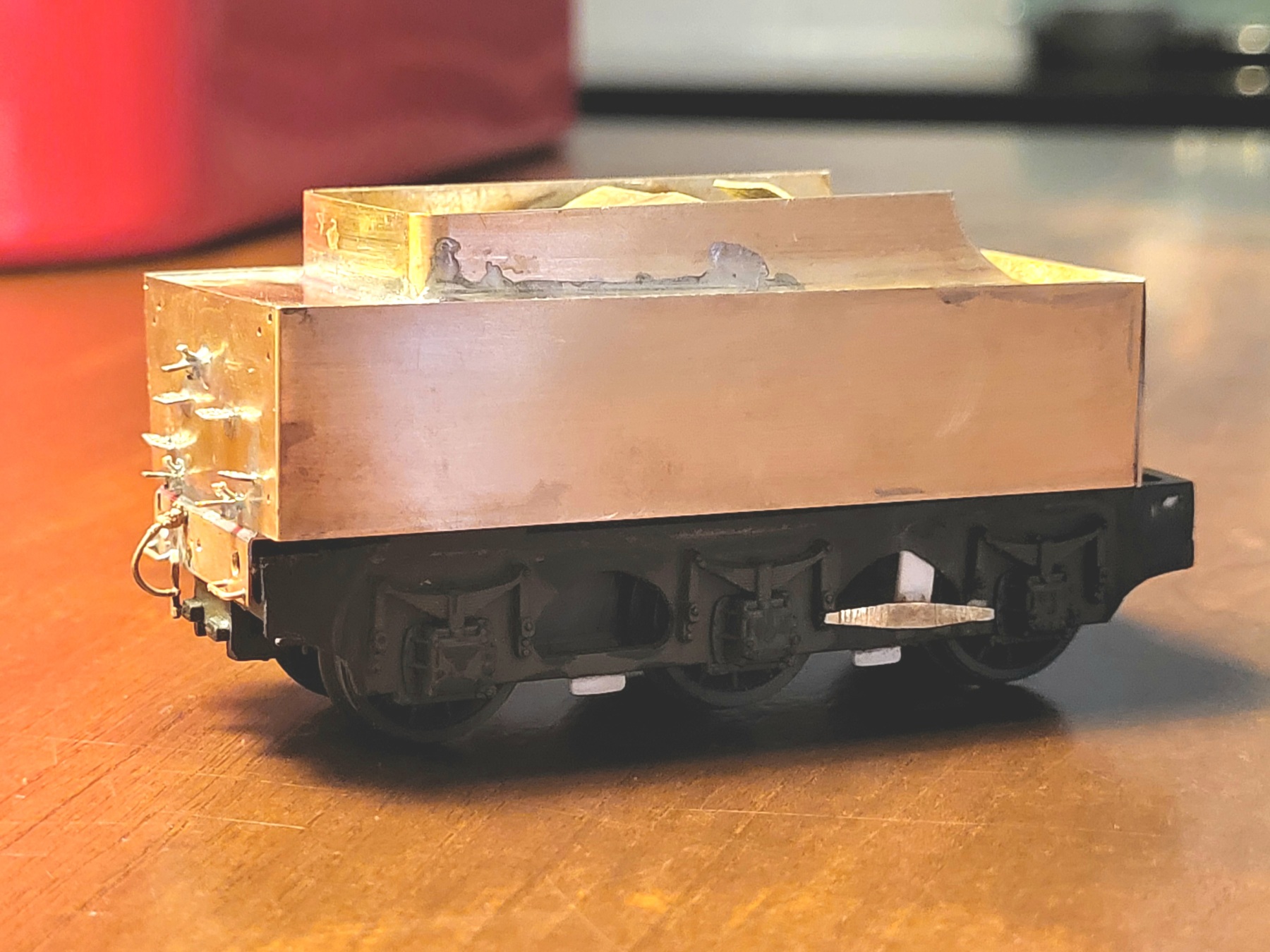

En op het aangepaste onderstel.


De motor,  type oude Lima, is erg hoog. Heb toch zoveel mogelijk de lijn van de kolenbunker willen volgen. Komt idd een grote bult op!
« Laatst bewerkt op: 03 september 2023, 22:01:14 door Henk, of Erwin »

orientexpress

  • Offline Offline
  • Berichten: 539
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #66 Gepost op: 03 september 2023, 22:16:31 »
mooi om de voortgang te zien! Ga zo door!

MVG,

Adriaan

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #67 Gepost op: 06 september 2023, 21:50:55 »

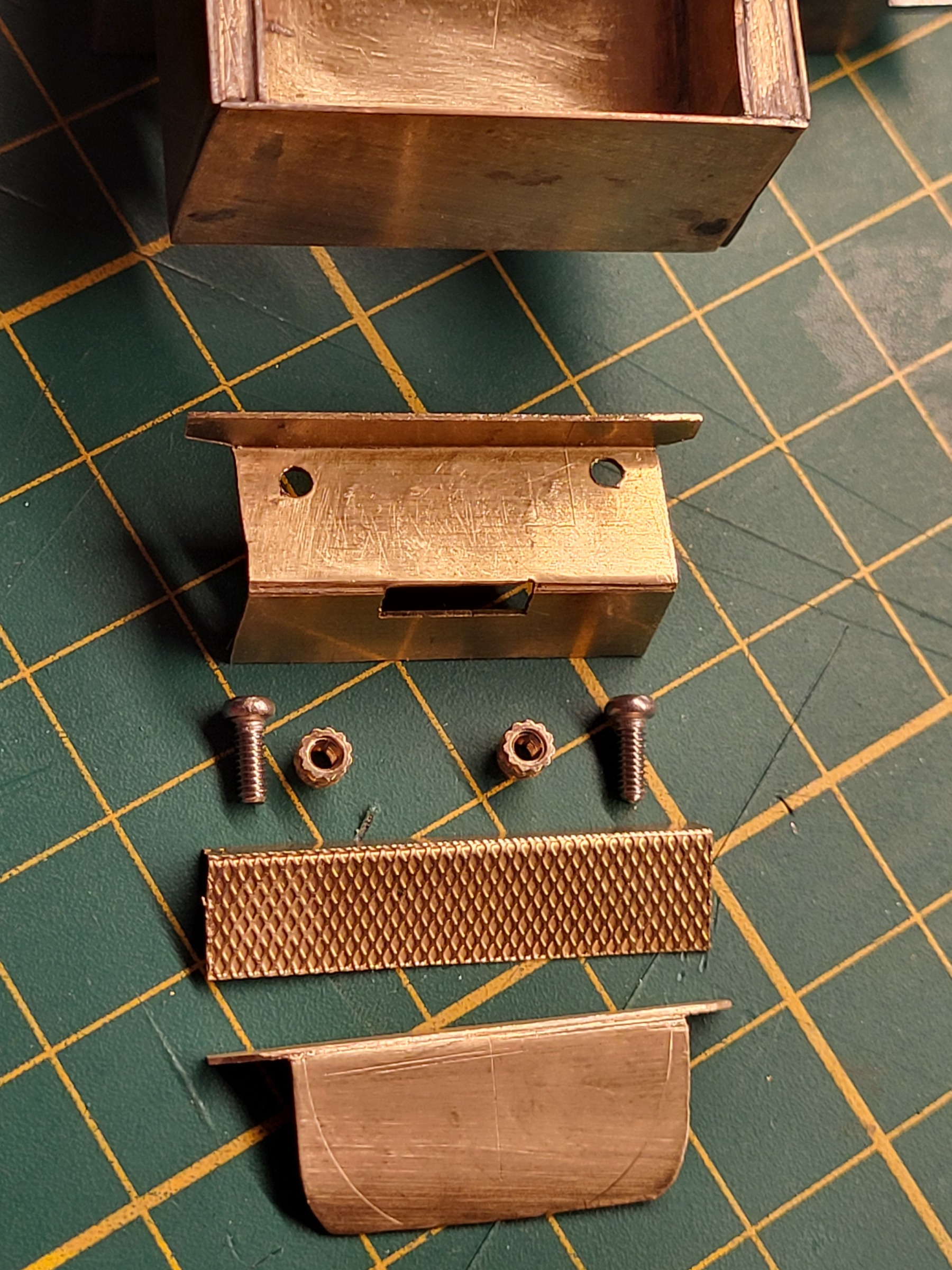

De onderdelen die de voetplaat van de tender gaan worden. Ook gaat de voorkant van de tender en de koppeling naar de loc worden daarmee vastgezet. De moertjes komen uit het zicht, onder de wafel plaat.


« Laatst bewerkt op: 06 september 2023, 22:41:51 door Henk, of Erwin »

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #68 Gepost op: 10 september 2023, 21:55:44 »

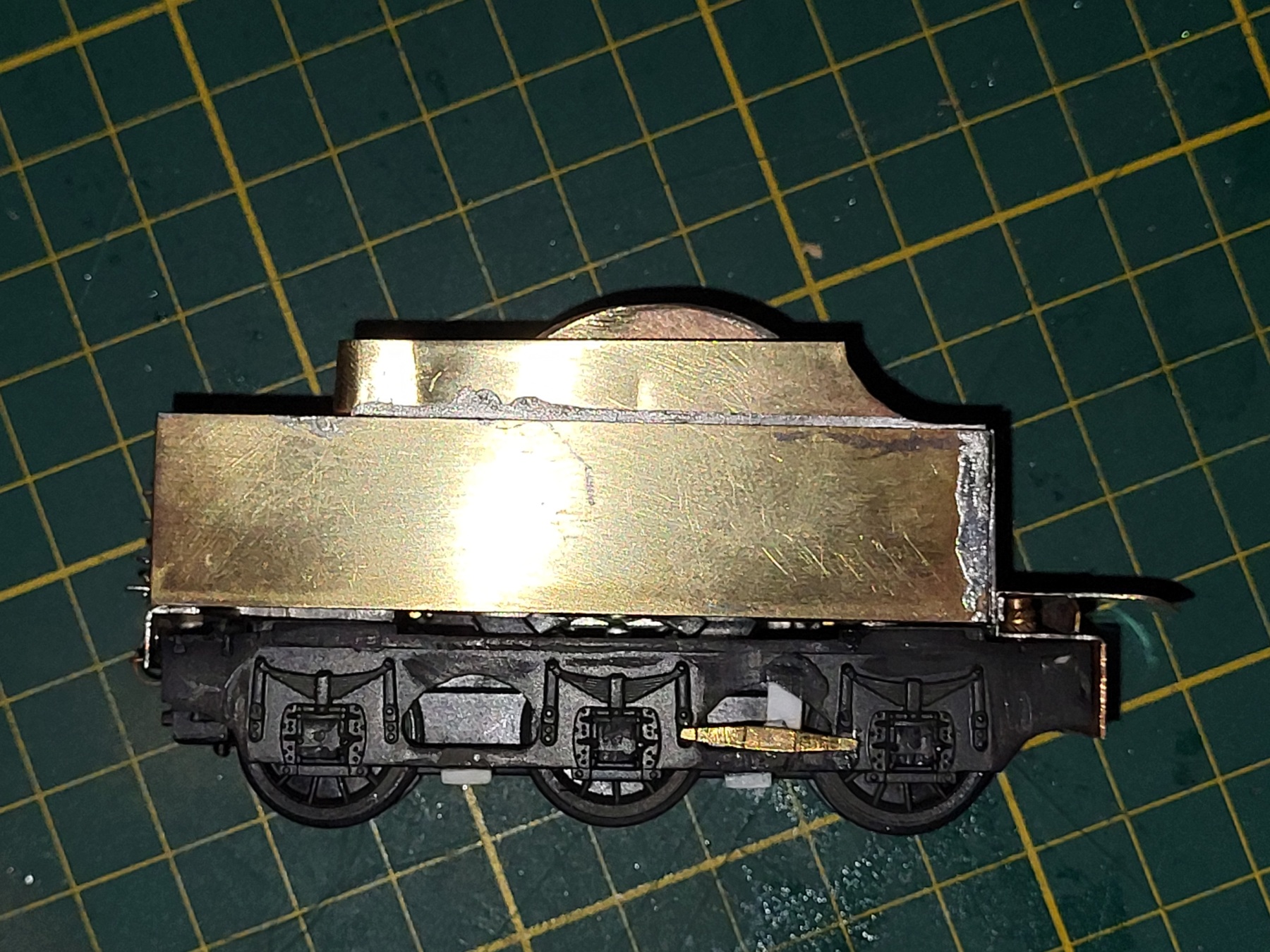

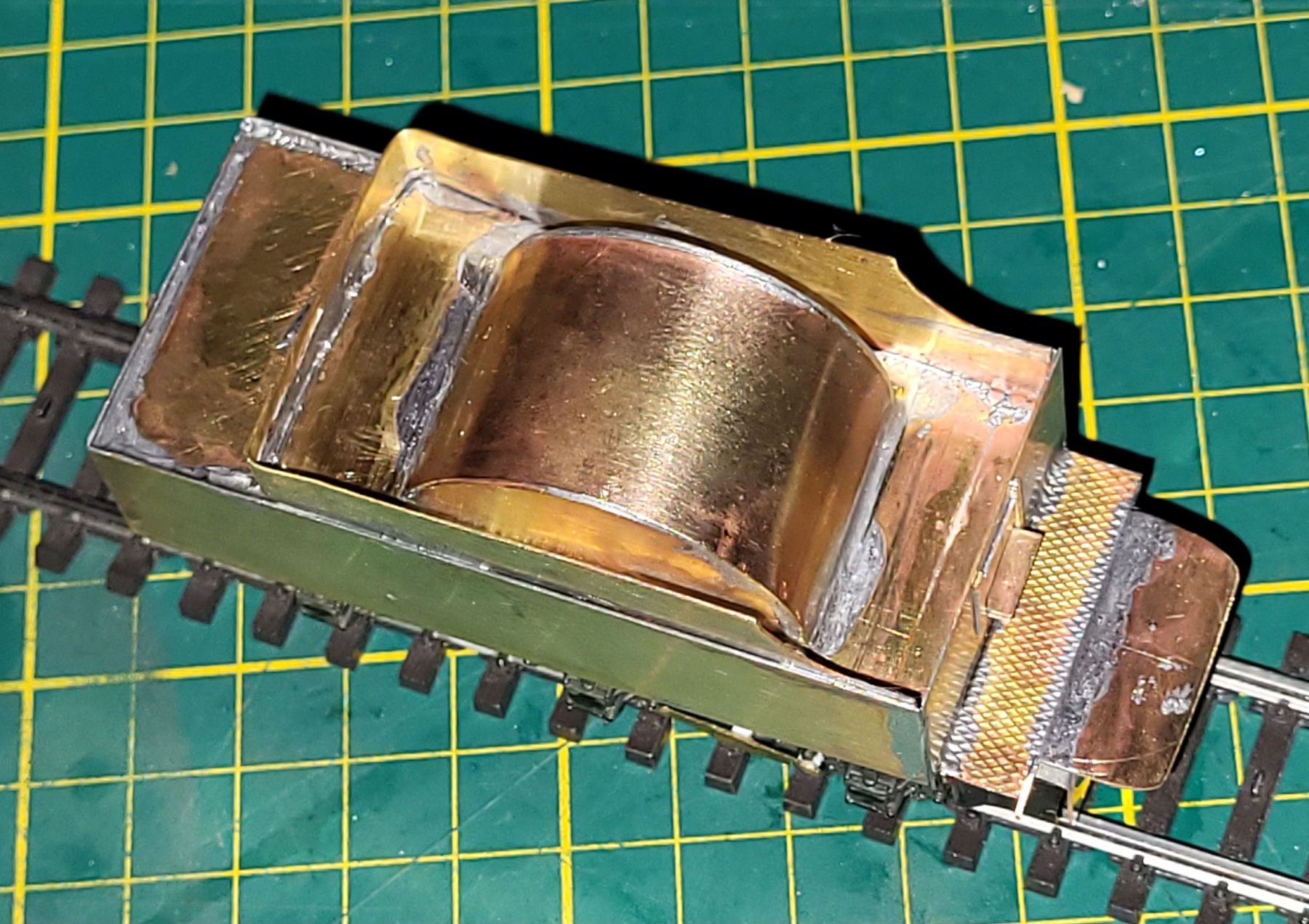

Kolenbak was niet naar mijn zin, dus overnieuw gemaakt. Nu ook op de juiste breedte voor de eerste serie tenders.

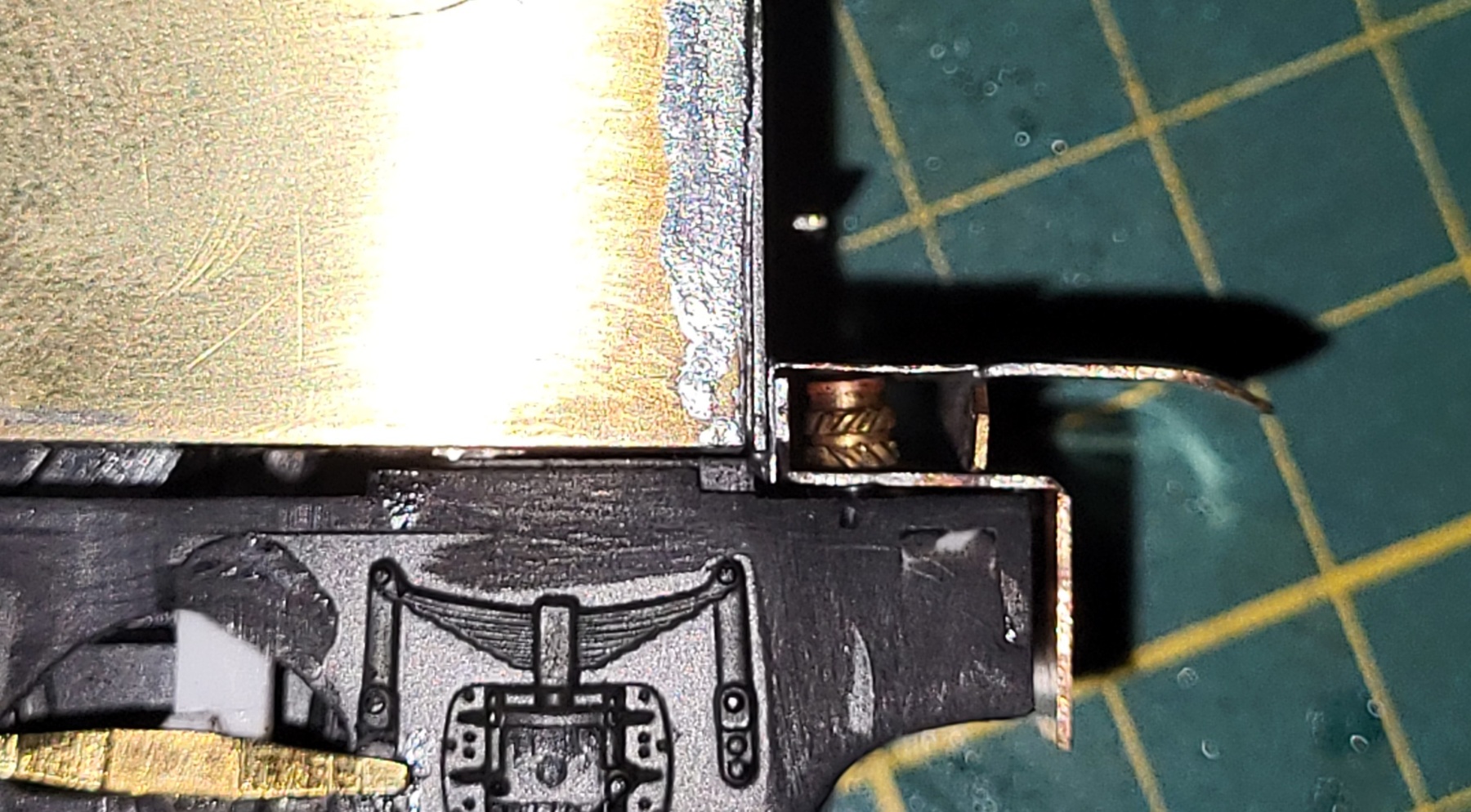

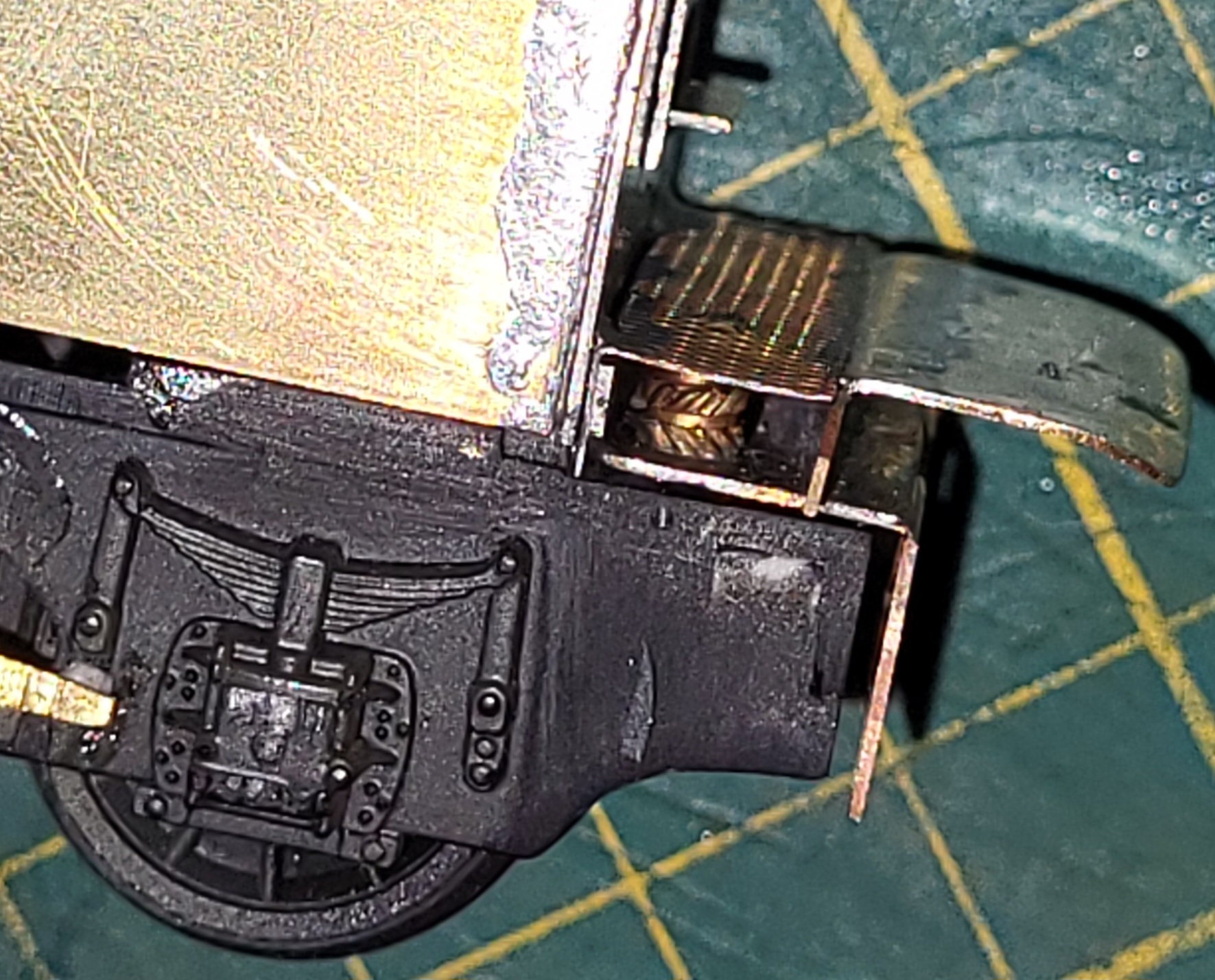

Ook de bufferbalk samengesteld, en daarin twee bevestigingspunten , de messing moertjes zijn net te zien onder de wafelplaat.
Schepplaat en luik gemaakt,, de zijkanten en de deurtjes komen nog,  van een ander project (houten race boot  in 1:15) piano scharnieren die ik hiervoor ga gebruiken.





« Laatst bewerkt op: 10 september 2023, 21:59:04 door Henk, of Erwin »

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #69 Gepost op: 11 september 2023, 23:19:25 »

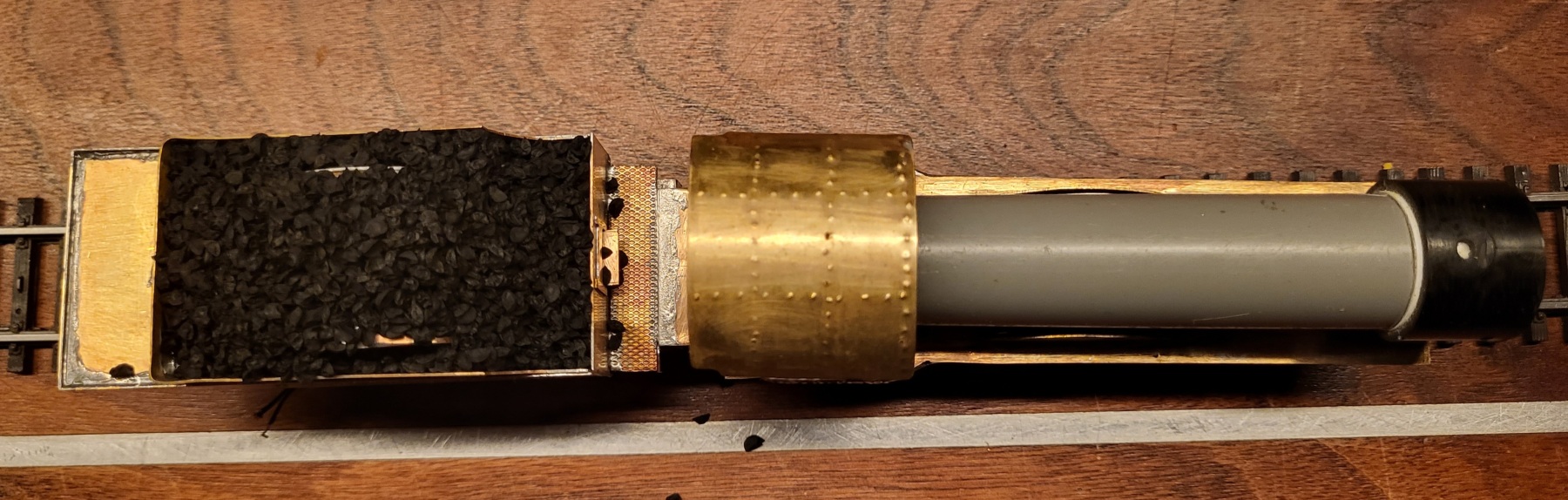

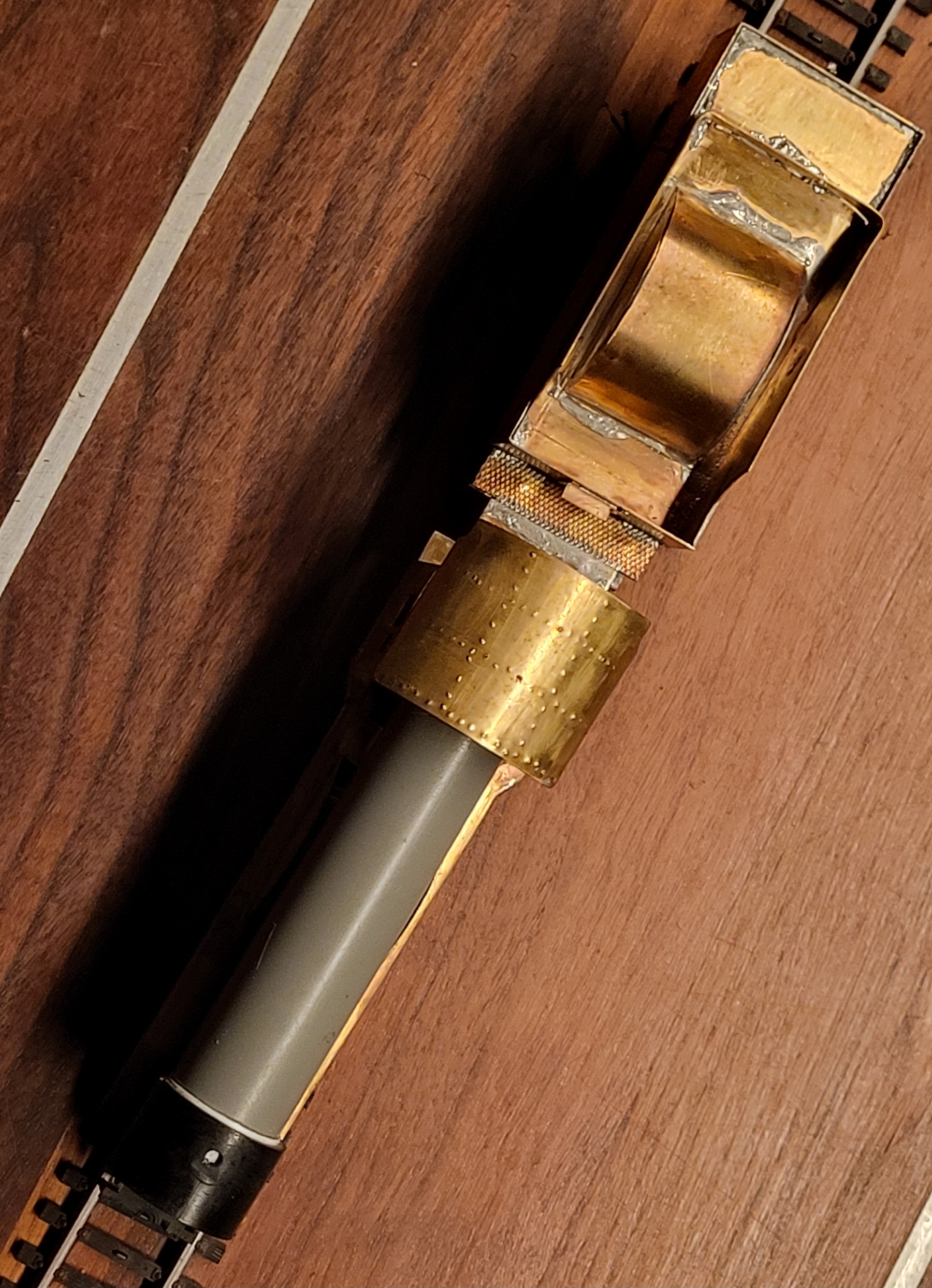

Begint een mooie combi te worden, en idd veel kolen nodig!




Bert Senden

  • Offline Offline
  • Berichten: 419
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #70 Gepost op: 12 september 2023, 08:11:31 »
Mooi opgelost.
Gr. Bert.

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #71 Gepost op: 16 september 2023, 15:21:48 »

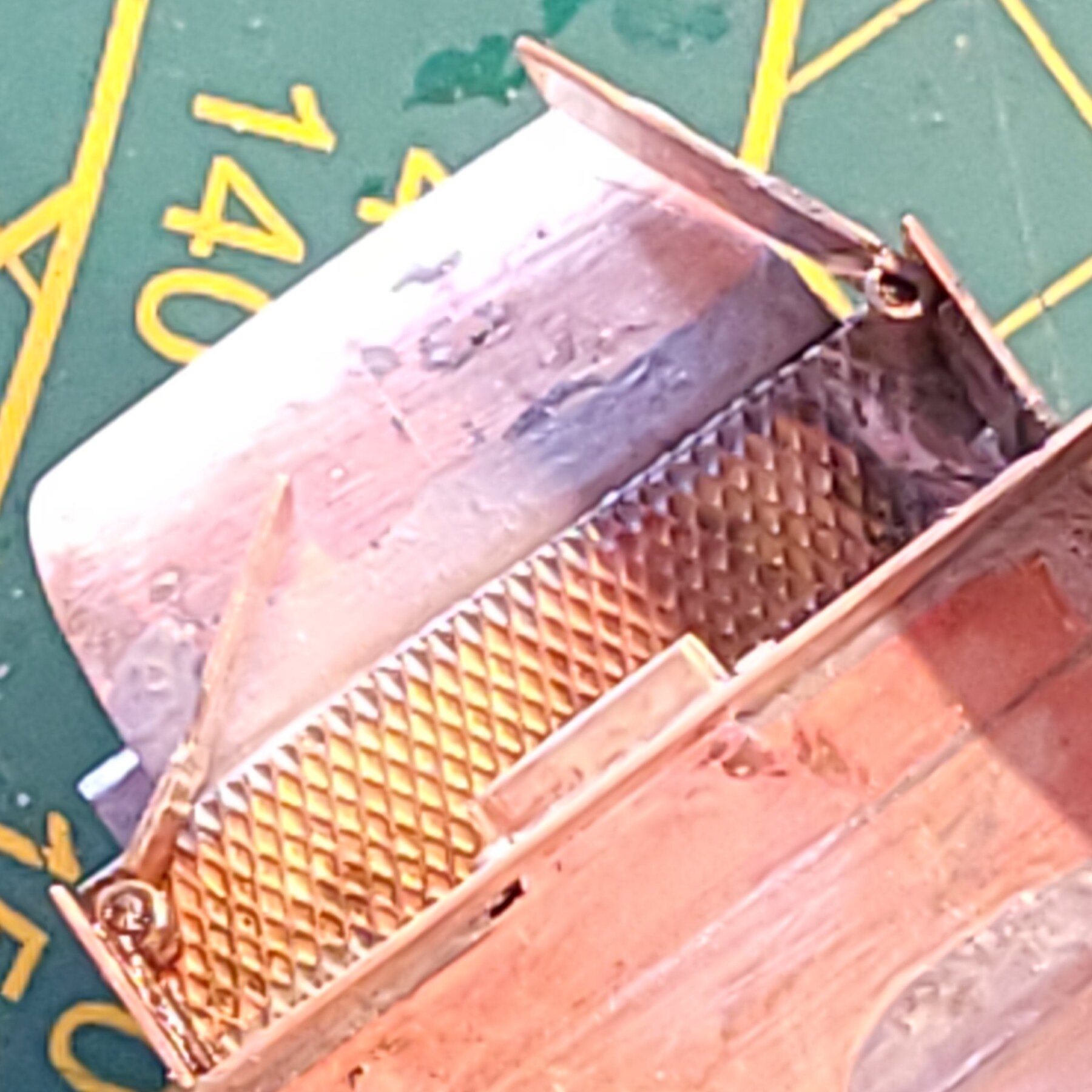

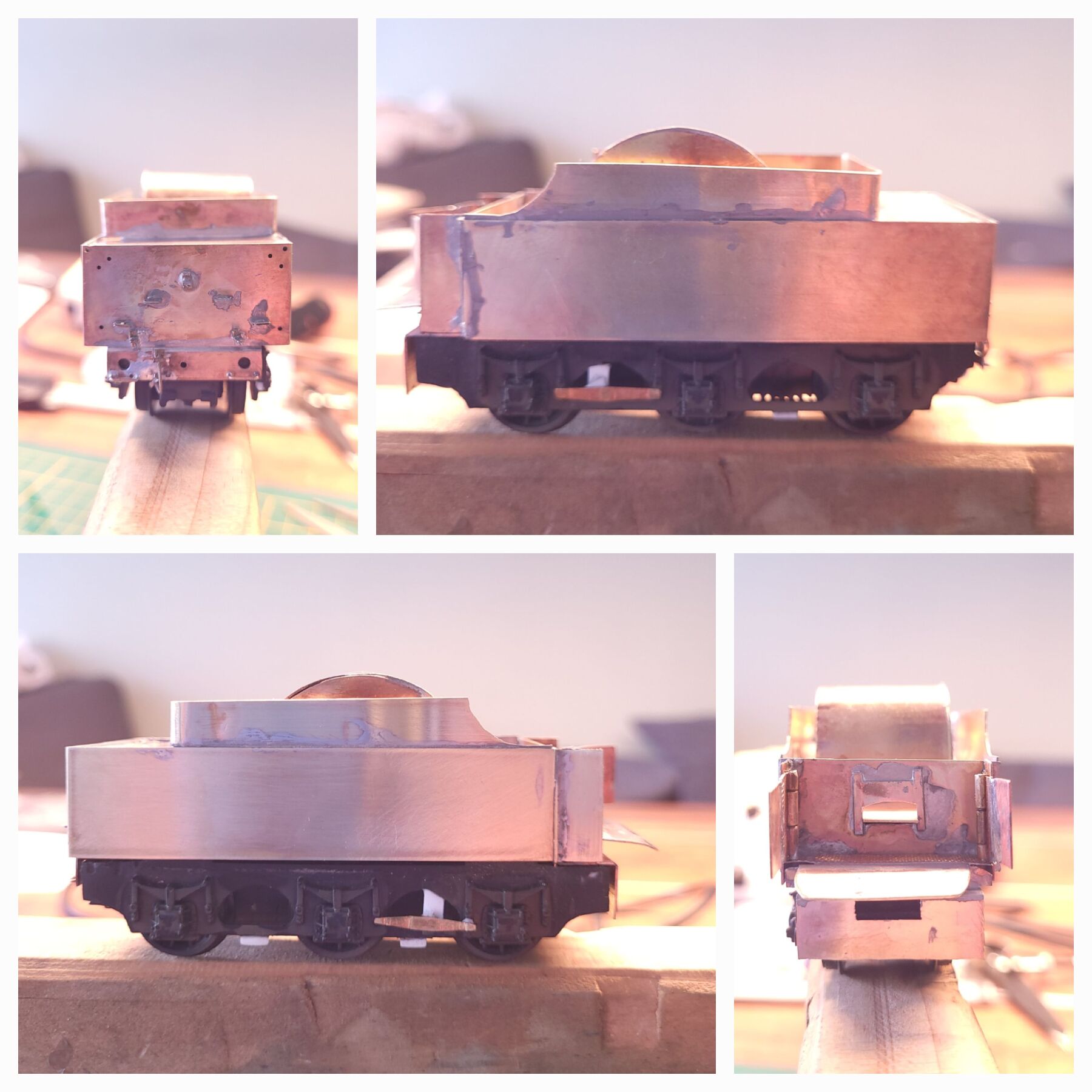

Tender klaar muv en paar gaatjes voor de handgrepen.

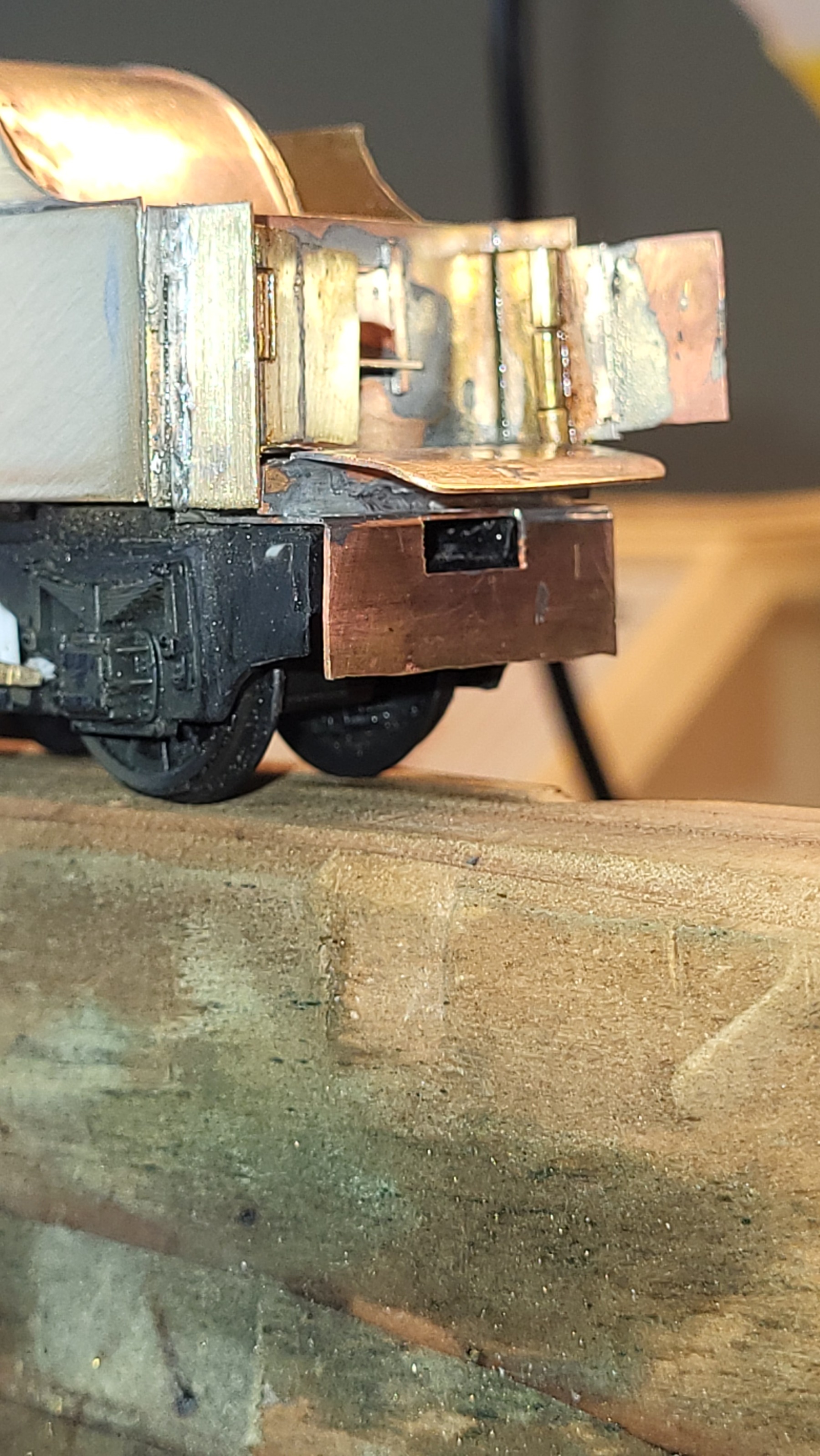

Bewegende deurtjes aangebracht,  deze zijn net als de overloopplaat te lang gehouden, zodat dit op maat kan worden gemaakt als loc en tender gekoppeld zijn.


De achterkant lijkt wat naar links te hangen, dat zou eenvoudig op te lossen zijn, maar best tevreden!


Marco Staartjes

  • Offline Offline
  • Berichten: 269
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #72 Gepost op: 16 september 2023, 15:51:20 »
Ziet er netjes uit!

Wat heb je gebruikt voor de ketel?
Ziet eruit als een stuk pvc pijp van de bouwmarkt...

Welke maat heb je gebruikt, en komt dat een beetje overeen met 1:87 van het origineel?

Groet, Marco.

« Laatst bewerkt op: 16 september 2023, 18:42:49 door Marco Staartjes »

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #73 Gepost op: 16 september 2023, 16:21:54 »
Thanks!
Klopt, precies de goede maat. Moet nog zien of die het eindstadium haalt, de ombouw is intussen scratchbuild op bestaand onderstel geworden in plaats van simpel aanpassen. En voornamelijk messing in plaats van styreen.
Ik beloof niks meer 😉
« Laatst bewerkt op: 17 september 2023, 01:25:05 door Henk, of Erwin »

Erwin 054

  • Offline Offline
  • Berichten: 84
  • Ik bouw rustig verder, als `t af is is het klaar.
Re: Ombouw Hornby LMS Class 2P 4-4-0 naar NS 2100
« Reactie #74 Gepost op: 27 september 2023, 18:50:35 »

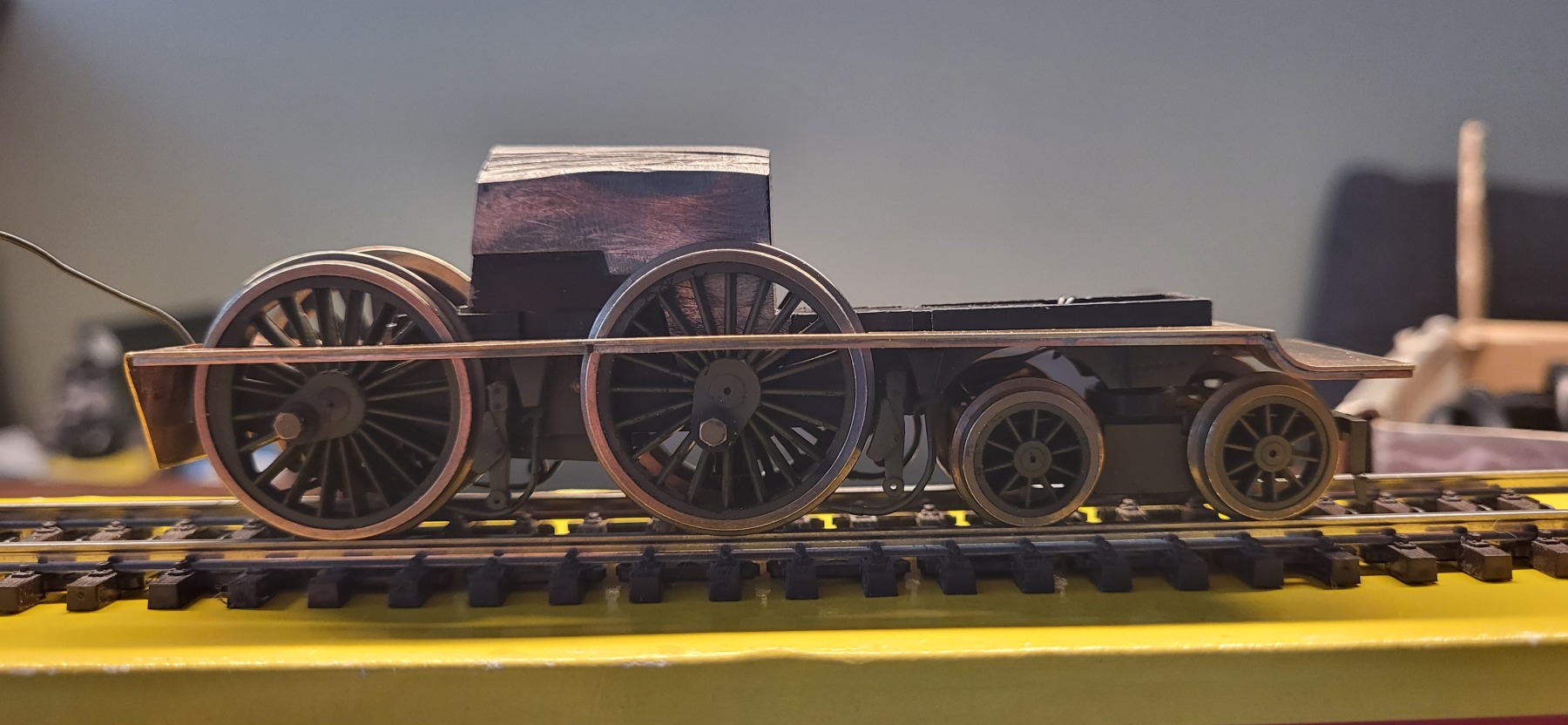

Terug naar de loc zelf.

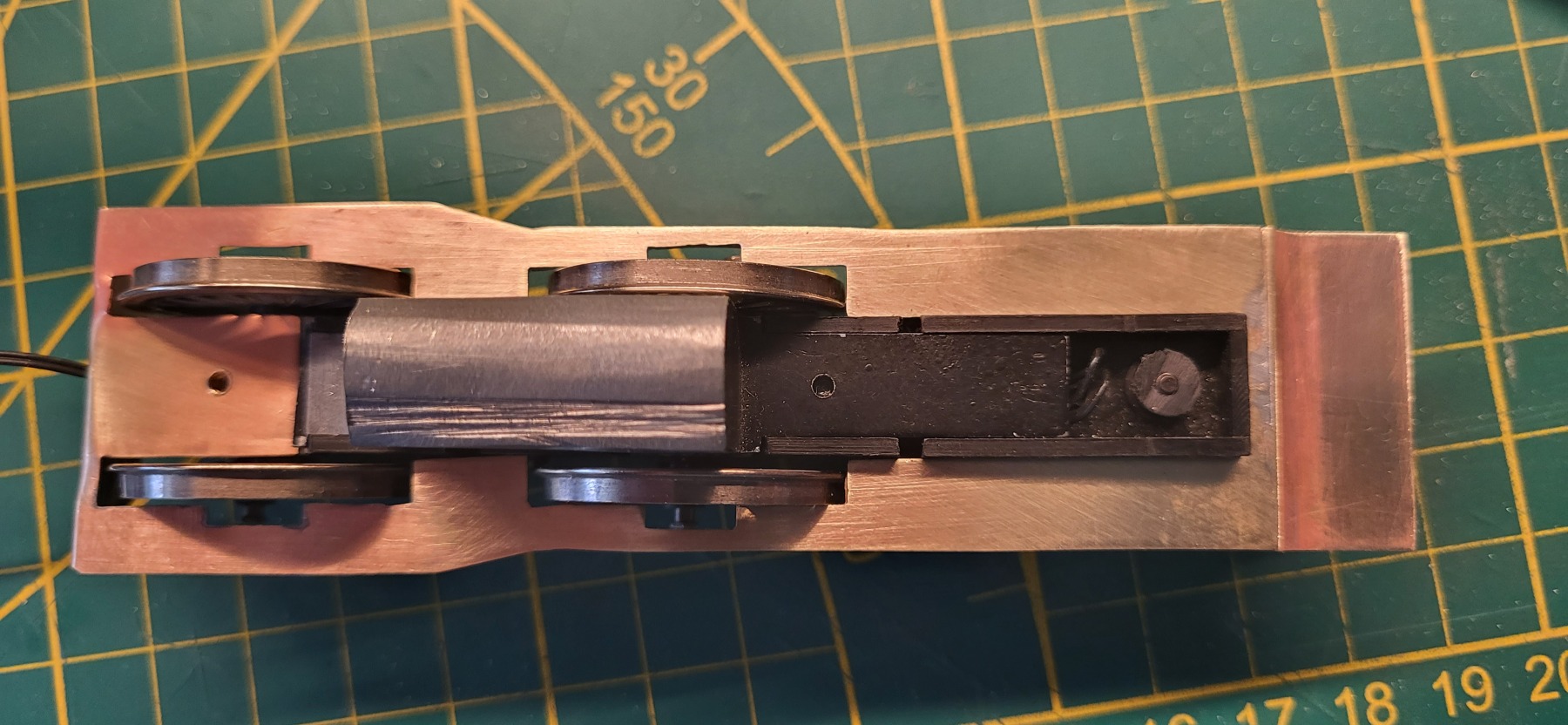

Nieuwe omloop gemaakt, netter, strakker.
Mal gemaakt en daarmee opnieuw uitgetekend op 0.3mm messing. Daaronder strips op maat gemaakt en daarin al ruimte gelaten voor de voorverwarmer en de ketel van het remsysteem.
De strips eerst gebogen in de ronding van de overgang van omloop naar voor de ketel met ruimte, op maat maken nadat alles er op zit. Ook de plaat voor de rookkast overmaats gemaakt en daarna pas op maat.

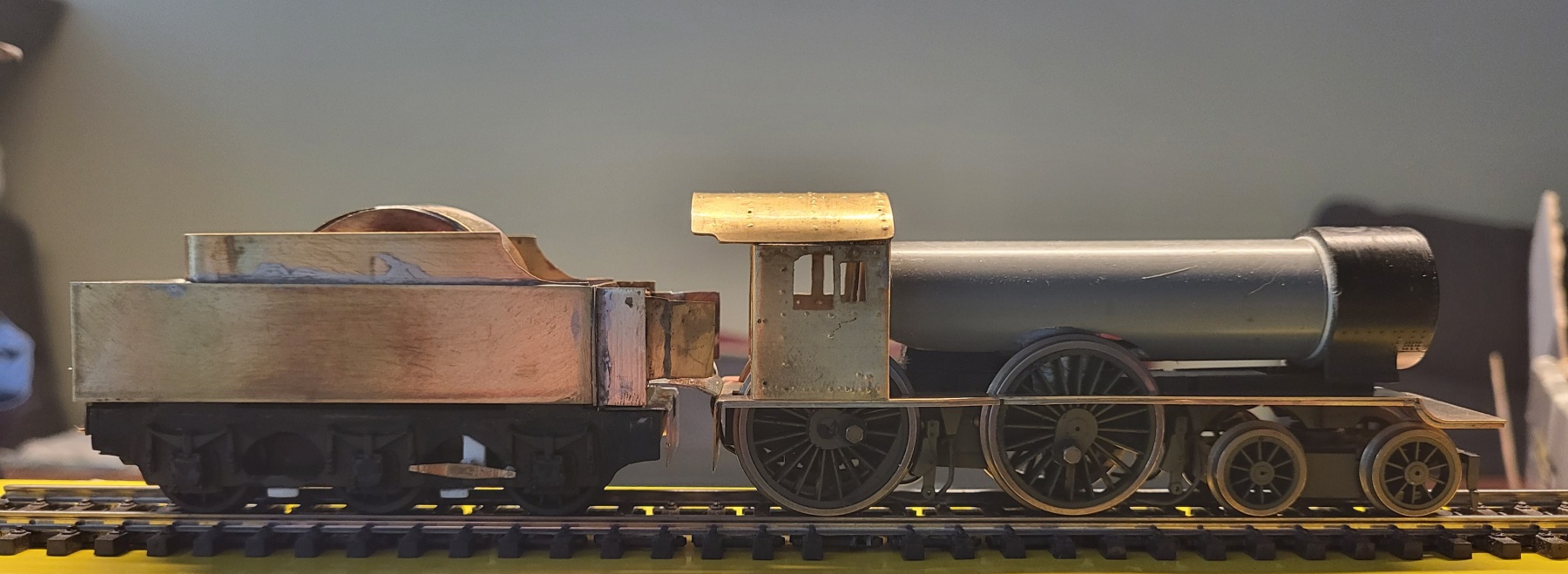

Het geheel begint er prettig uit te zien. De wielen van de bogie zijn ca 1.5mm te groot in doorsnee en dat lijkt zich te gaan wreken: ze lopen aan tegen de onderzijde van de omloop...
