Auteur Topic: Een NS 5500 knutselen  (gelezen 14449 keer)

vpeters1984

  • Offline Offline
  • Berichten: 98
Re: Een NS 5500 knutselen
« Reactie #45 Gepost op: 11 September 2023, 17:32:10 »
Gave input! @Bert: je verleid me om er direct 3 te bouwen...

Wat betreft het ketelfront zit ik nu wel met meer vragen dan antwoorden. De foto's geven een een compleet ander beeld dan ik hier lees: https://forum.beneluxspoor.net/index.php?topic=61671.0
En ook FritsT heeft een andere interpretatie gebruikt. Wat is nu correct? Is er zoveel verbouwd?

Huup

  • Offline Offline
  • Berichten: 8441
  • May your coffee kick in before reality does.
Re: Een NS 5500 knutselen
« Reactie #46 Gepost op: 11 September 2023, 19:09:12 »
Hier zie je rechts in de hoek het ketelfront op de vijfde tekening

https://forum.beneluxspoor.net/index.php?topic=61671.msg3221513291#msg3221513291

vpeters1984

  • Offline Offline
  • Berichten: 98
Re: Een NS 5500 knutselen
« Reactie #47 Gepost op: 11 September 2023, 19:20:51 »
 ??? Nu snap ik er niets meer van.  ???

De tekening is waarop ik mijn versie ook los heb geïnspireerd (zit met model afmetingen, dus kan niet alles precies doen als ik wil). Wil de tekening nog wel een keer uitdraaien zodat de plaatsing en maten nog net wat beter kloppen (komt het karakter ten goede).

Maar hoe zit het dan met die foto? Is dat wel een 5500? (Ook gezien het feit dat je van achter het machinisthuis lijkt in te kijken op de foto....)

Huup

  • Offline Offline
  • Berichten: 8441
  • May your coffee kick in before reality does.
Re: Een NS 5500 knutselen
« Reactie #48 Gepost op: 11 September 2023, 19:54:55 »
Een ns 700 is een andere loc dan een hsm 700.
Kijk ook even naar de fotoos op de link-pagina. Als ik t me goed herinner, lijkt dat front erg op het front van de hsm 700, cq ns 5500

vpeters1984

  • Offline Offline
  • Berichten: 98
Re: Een NS 5500 knutselen
« Reactie #49 Gepost op: 11 September 2023, 20:09:14 »
Tjoef... Gerustgesteld... Morgen de tekening nog maar eens nameten en de details net wat strakker zetten. Zijn er nog meer opvallende op of aanmerkingen?

Bert Senden

  • Offline Offline
  • Berichten: 447
Re: Een NS 5500 knutselen
« Reactie #50 Gepost op: 12 September 2023, 08:15:30 »
Goeden morgen.

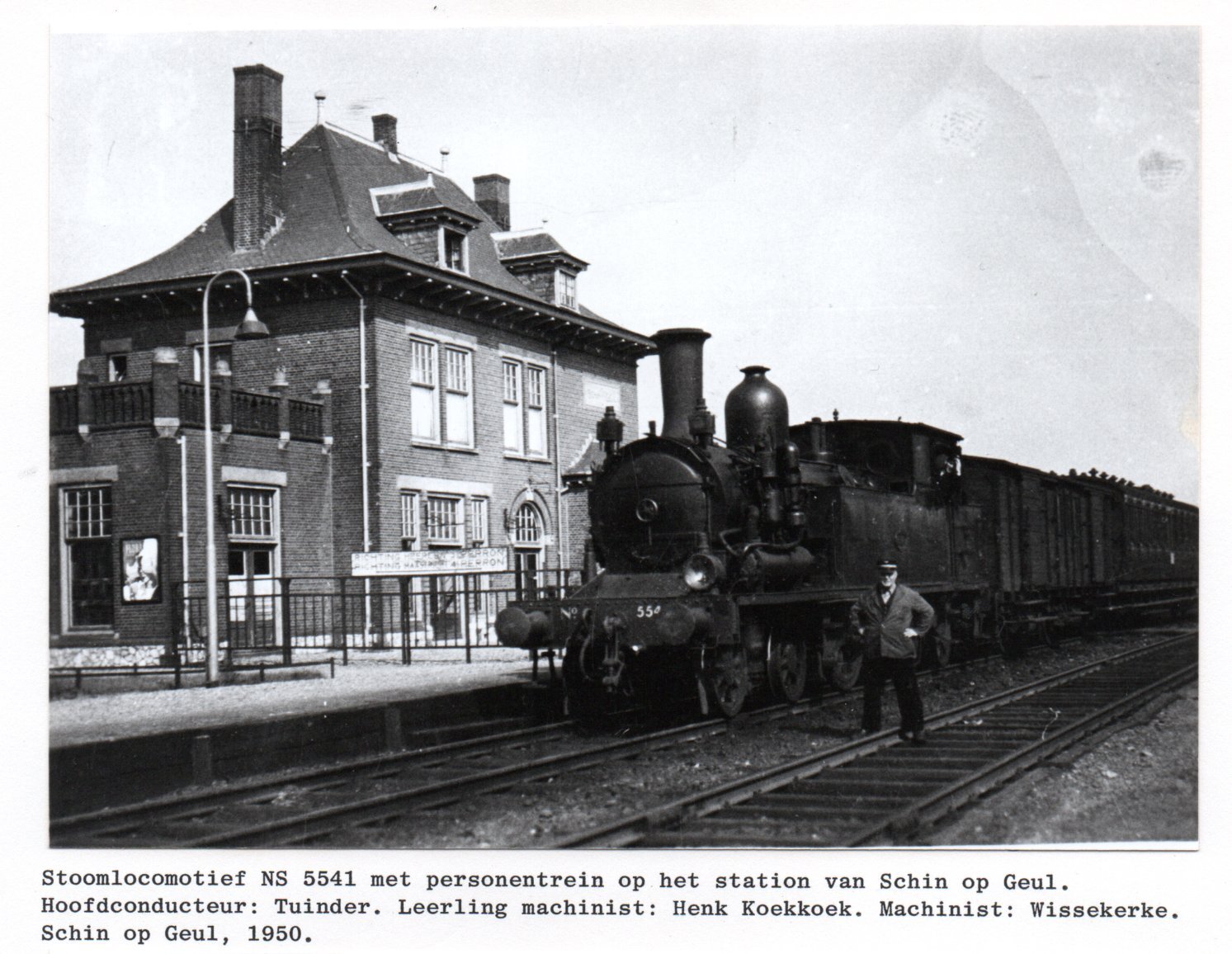

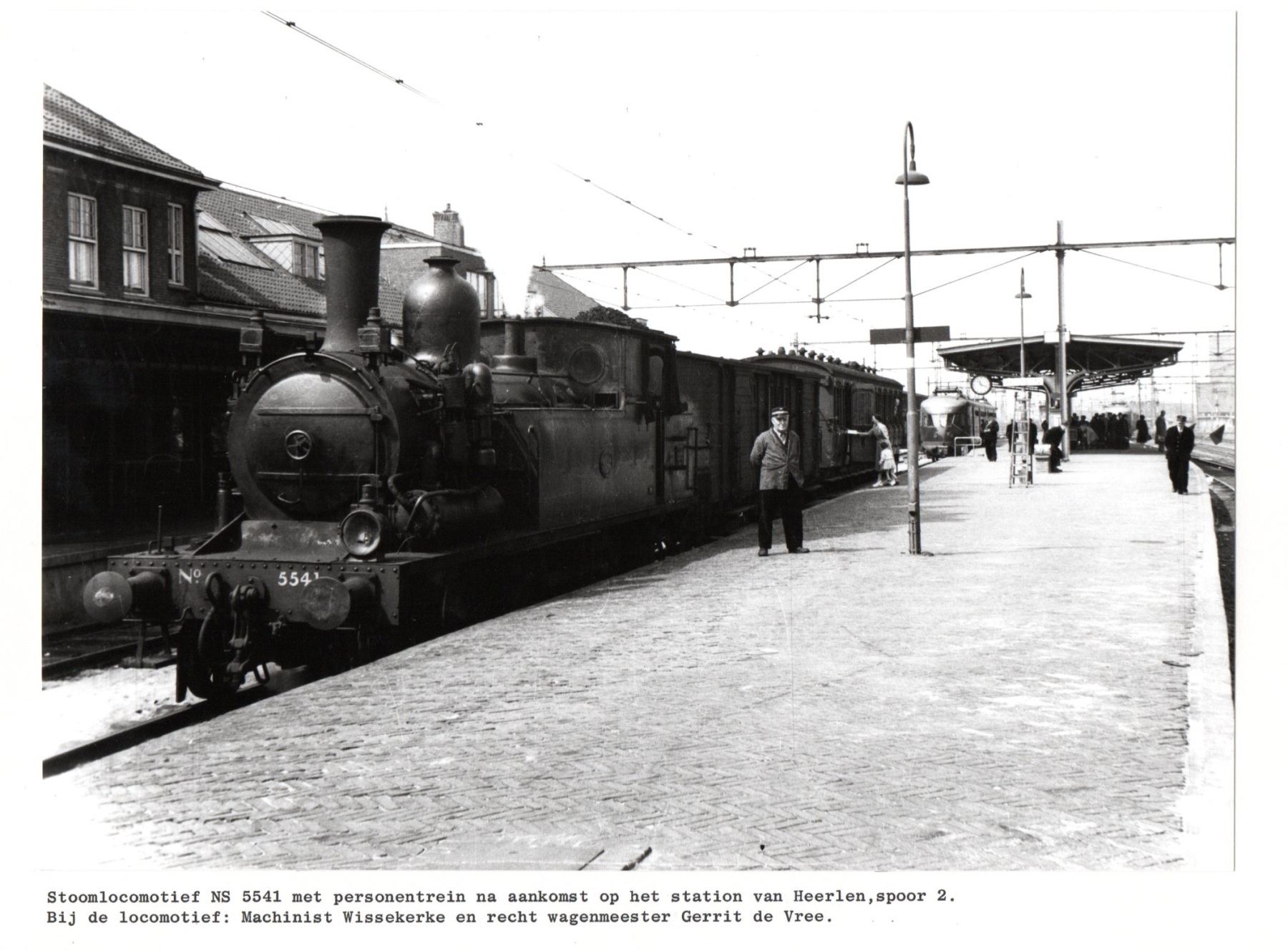

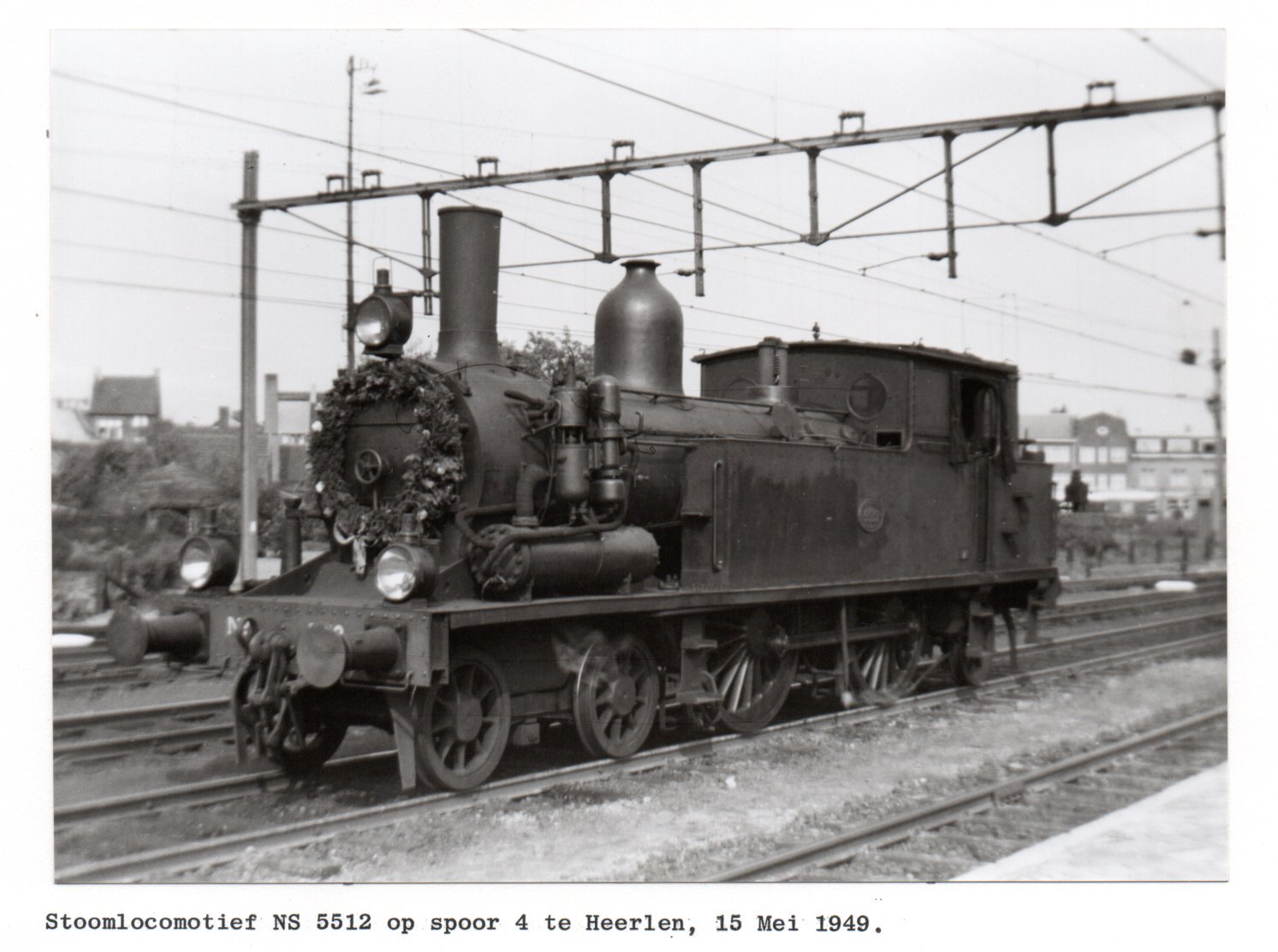

Ik zal kijken of ik nog weer foto's heb. Ze zijn voornamelijk gemaakt in depot Heerlen.

Gr. Bert.

Bert Senden

  • Offline Offline
  • Berichten: 447
Re: Een NS 5500 knutselen
« Reactie #51 Gepost op: 12 September 2023, 08:32:39 »






















vpeters1984

  • Offline Offline
  • Berichten: 98
Re: Een NS 5500 knutselen
« Reactie #52 Gepost op: 12 September 2023, 22:11:33 »
Tjonge, als ik wist dat dit naar boven zou komen, was ik eerder begonnen. Wat enorm gaaf, en een enorme motivatie om hem te gaan bouwen in meerdere uitvoeringen.

Leuk om te zien dat een 5400 echt anders is als een 5500...

Zie wel dat de originele uitvoering niet lang heeft rondgereden. Dus vrees dat ik ook wat verbouwingen moet gaan tekenen.

Ben nu alles print-klaar aan het maken door wat ondersteuningen erbij te tekenen tegen krom trekken, en dan nog maar eens een setje printen. Hopelijk nu definitief. (En dan natuurlijk nog allerlei verbouwde versies...)

Bert Senden

  • Offline Offline
  • Berichten: 447
Re: Een NS 5500 knutselen
« Reactie #53 Gepost op: 13 September 2023, 07:42:40 »
Dan ben je nog wel even bezig.
Veel succes.
Gr. Bert.

vpeters1984

  • Offline Offline
  • Berichten: 98
Re: Een NS 5500 knutselen
« Reactie #54 Gepost op: 02 October 2023, 16:43:34 »

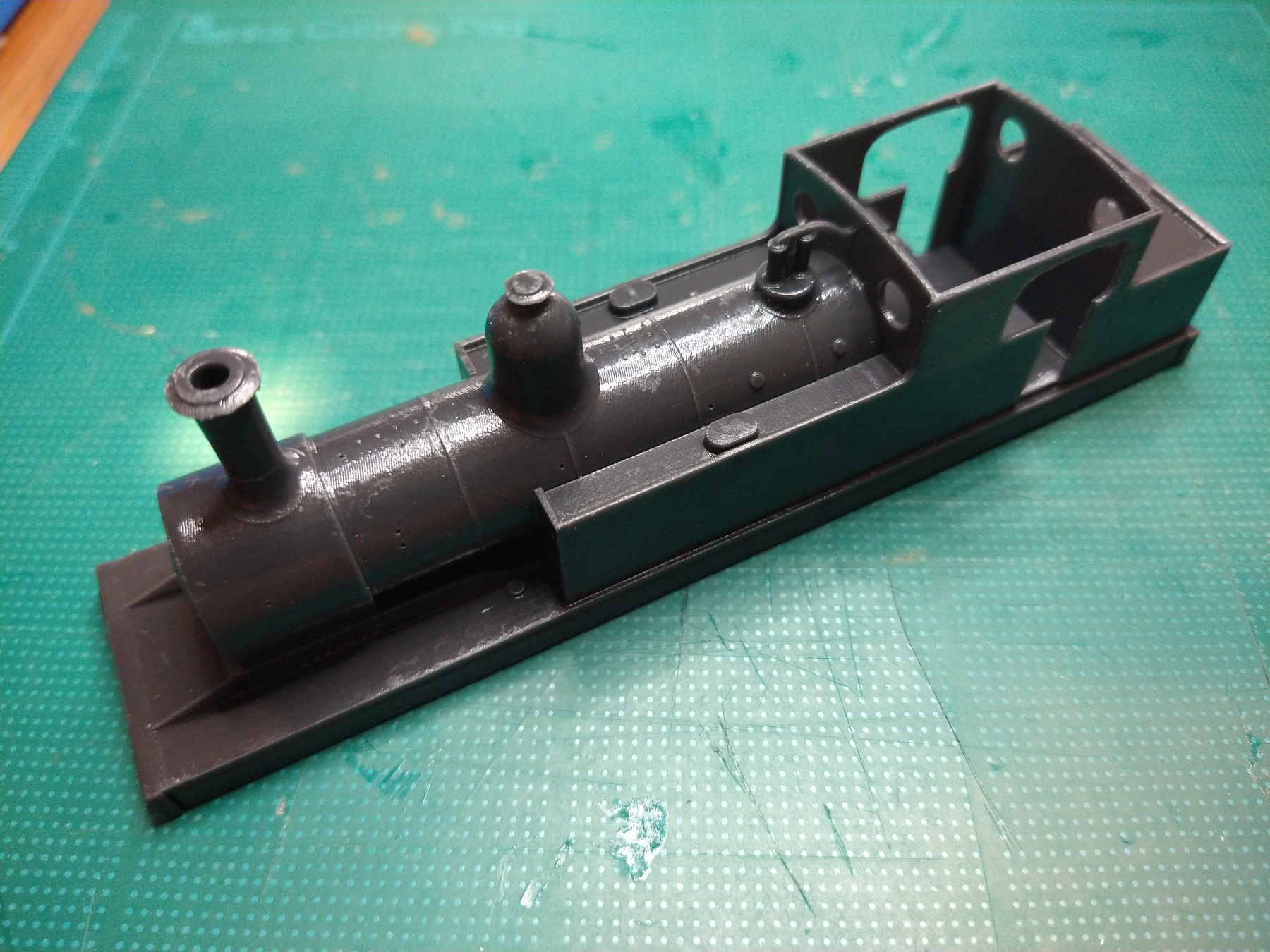

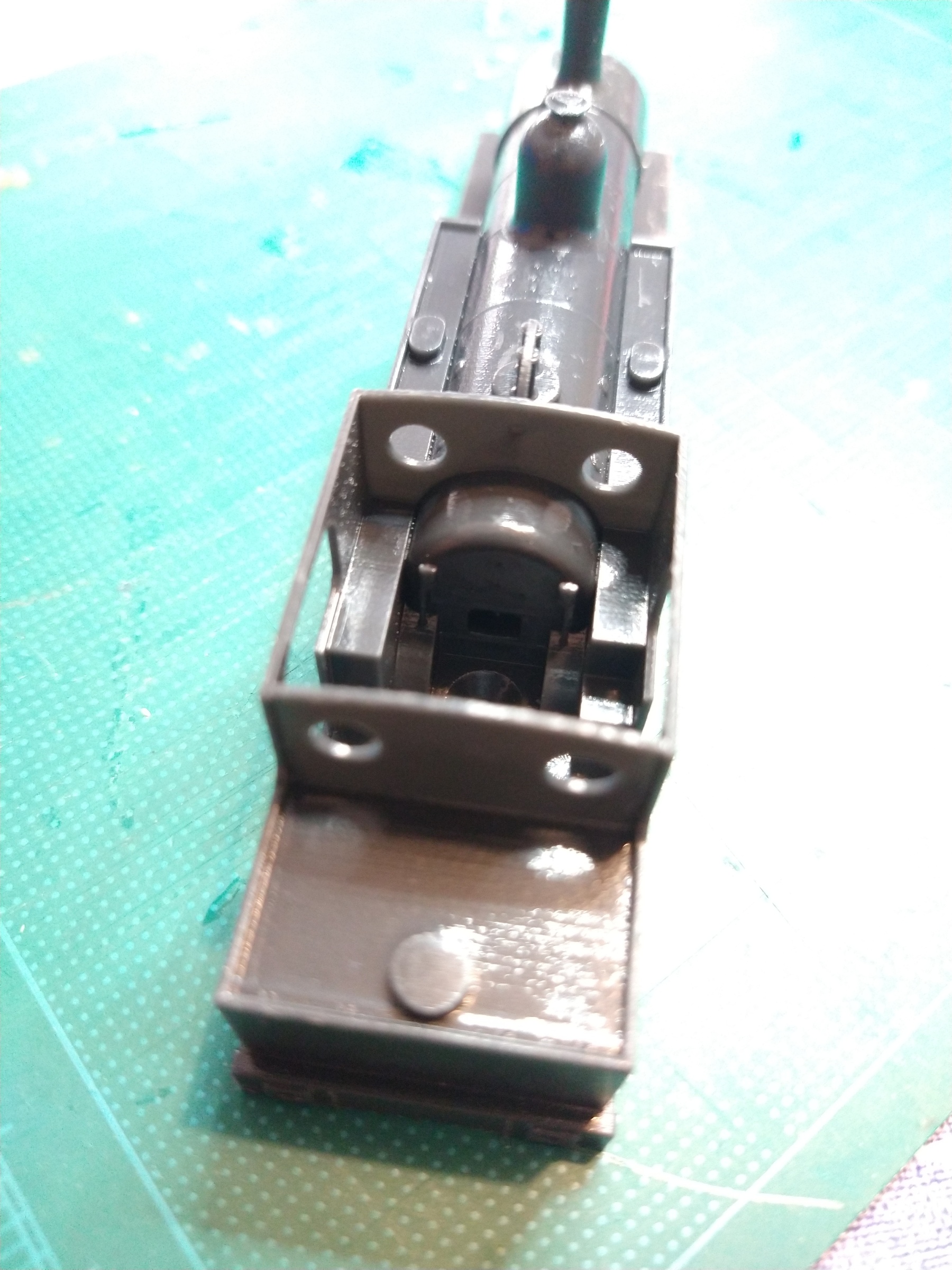

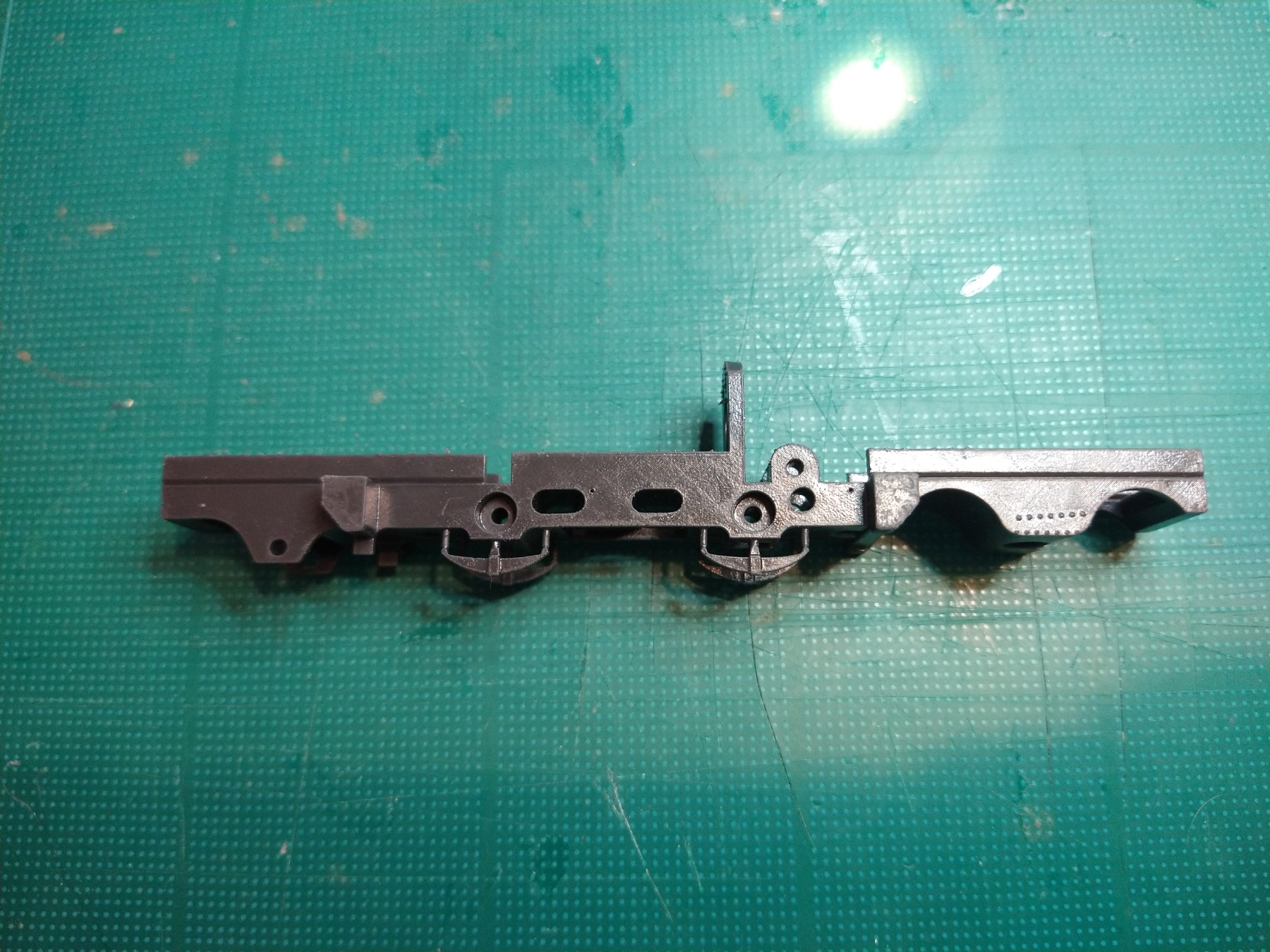

En toen stond de postbode voor de deur. Hoewel eigenlijk geen tijd, heb ik het toch maar even snel uitgepakt:

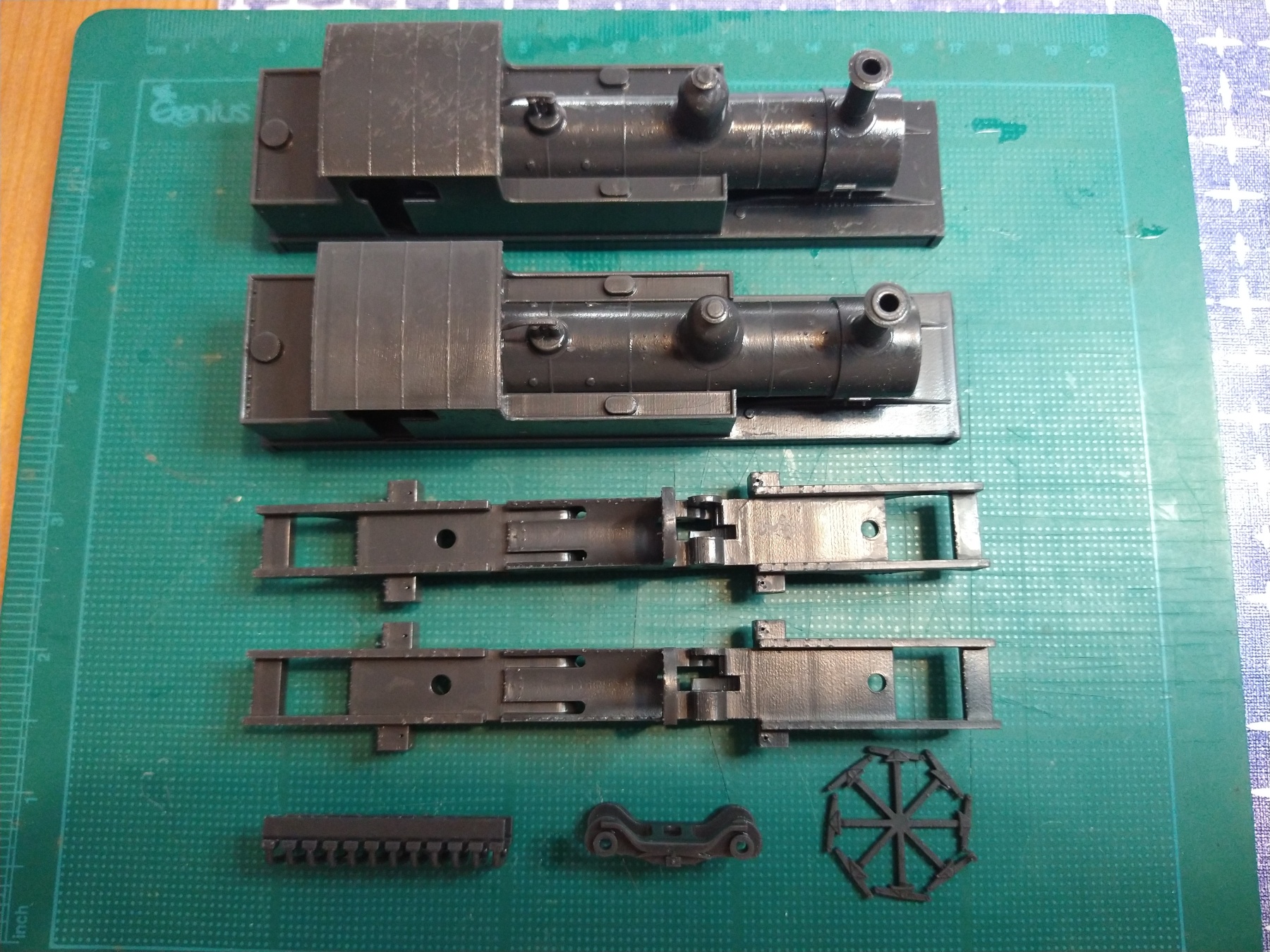

De steuntjes lijken het gewenste effect te hebben, alles is behoorlijk strak en recht. Natuurlijk is er wat te verbeteren, maar denk dat ik hier wel wat mee kan.

Heb er overigens direct maar 2 besteld. De verzendkosten waren een veelvoud van het printwerk, dus op deze manier heb ik direct wat reserve delen (of straks 2 locomotieven). Jammer genoeg zag ik wel dat ik maar 1 boogie had besteld, dus als het er van komt dat ik een 2e ga bouwen, zal ik toch nog een bestelling moeten plaatsen. (Ben sowieso van plan om eens te kijken wat ik nog meer met deze methode kan vervaardigen.) Voor degene die benieuwd zijn: ik was in het totaal iets van 35-40€ kwijt voor deze bestelling.

Eerste stap wordt alles goed schoonmaken (restjes resin met alcohol weg spoelen) en de overblijfselen van support structuren weg schuren. Daarna de kap in een dunne laag primer zetten en hopen dat er geen enorme drama's naar boven komen. Het onderstel kan ik dan in de tussentijd gaan monteren en proefrijden. Helaas wel meer zin dan tijd op het moment, maar er zit nog steeds beweging in!

Marco Staartjes

  • Offline Offline
  • Berichten: 306
Re: Een NS 5500 knutselen
« Reactie #55 Gepost op: 02 October 2023, 16:47:46 »
Dat ziet er toch wel heel gaaf uit!  (y)

Marco.

martijnhaman

  • Offline Offline
  • Berichten: 1795
    • Stalen rijtuigen van de Nederlandse Spoorwegen
Re: Een NS 5500 knutselen
« Reactie #56 Gepost op: 02 October 2023, 16:51:59 »
Zie er mooi uit. Kun je iets vertellen over het materiaal waar en je dit hebt laten printen en in welk materiaal?

Martijn

vpeters1984

  • Offline Offline
  • Berichten: 98
Re: Een NS 5500 knutselen
« Reactie #57 Gepost op: 02 October 2023, 17:11:51 »
Had hier geloof ik al een keer op gewezen, maar misschien beter dubbel dan niet terug te vinden:

Eerlijk gezegd ben ik niet zo erg trouw aan mijn leveranciers...  :-X Een aantal die ik regelmatig gebruik zijn: ShapeWays, Printics (https://printics.nl/), JLCPCB, Seeedstudio. In de regel gaat mijn voorkeur uit naar SLA. Wat mijn ervaring wel is, is dat de duurdere (ShapeWays) over het algemeen ook veel beter werk leveren. Printics is een kleinere Nederlandse leverancier, waar je makkelijk wat custom dingen mee kunt organiseren en dus ook kunt optimaliseren. JLCPCB en Seeedstudio zijn Chineese firma's en veel lastiger mee samen te werken: langere levertijden en minder service.

Als je voor het eerst iets met 3D printing gaat doen, vind ik een bedrijfje als Printics een aanrader. Ze geven je tips en trucs en helpen je om het goed voor elkaar te krijgen. Prijzen kan ik je moelijk geven, maar bij alle bedrijfjes krijg je een offerte vooraf, dus ik zou zeggen: tekenen en een offerte aanvragen!

Ik vrees dat ik het zelfde doe (alleen dan met 0.4mm draad, omdat een gaatje van 0.4mm nog net betrouwbaar te printen valt). Dus ja, die moraal onderschrijf ik. Ben er voor nu maar vanuit gegaan dat ik alles (zo veel als haalbaar) maak zoals het op tekening staat bij het Utrechts Archief. Doel is om een locomotief te bouwen zoals die begin jaren '30 rond reed. Wat wel leuk is, is dat je bij het dieper bestuderen van tekeningen en modellen van anderen allerlei afwijkingen ontdekt (die waarschijnlijk bewust of onbewust gekozen zijn).

Dit keer heb ik gebruik gemaakt van JLCPCB in zwart resin, maar wel even contact gehad met de werkvoorbereiding aldaar. Want ik wilde weer wat dingen die eigenlijk niet konden volgens hun specificaties... :angel:

martijnhaman

  • Offline Offline
  • Berichten: 1795
    • Stalen rijtuigen van de Nederlandse Spoorwegen
Re: Een NS 5500 knutselen
« Reactie #58 Gepost op: 02 October 2023, 17:26:01 »
Dank!

Martijn

vpeters1984

  • Offline Offline
  • Berichten: 98
Re: Een NS 5500 knutselen
« Reactie #59 Gepost op: 21 February 2024, 22:50:35 »

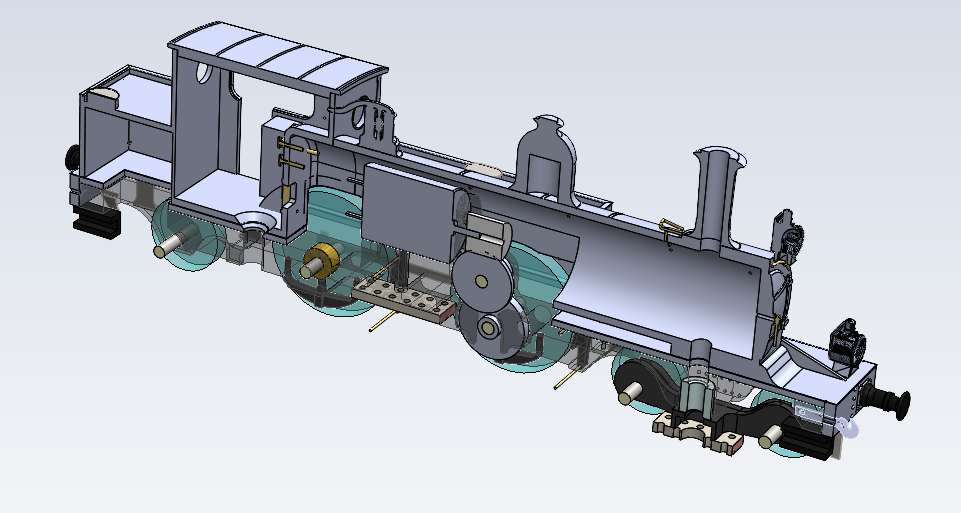

Het heeft even geduurd, maar er is toch weer iets aan vooruitgang te melden. De test printjes waren een drama, doordat er een deel van de resin niet goed uitgehard was, was het tobben met de afwerking. Gelukkig ben ik ook wat wijzer geworden en heb ik wat advies gekregen waardoor ik wat ontwerp en materiaal keuzes toch heb moeten herzien.

Verder heb ik een nieuw motortje gevonden dat veel geschikter bleek. Dus ook de aandrijving is op de schop gegaan.



Inmiddels is er een nieuwe set printjes onderweg, en heb ik mogelijk ook op een oplossing gevonden voor de drijfstangen etc..
