Auteur Topic: Bouw NTM Stationsgebouw Lemmer  (gelezen 52402 keer)

Sven

  • Offline Offline
  • Berichten: 7892
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #255 Gepost op: 20 September 2023, 20:18:53 »
Zoals we van je gewend zijn ziet het er weer fantastisch uit.
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

Krokodil68

  • Offline Offline
  • Berichten: 477
    • Mijn levenswerk
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #256 Gepost op: 20 September 2023, 20:24:59 »
Wat ziet dit er al enorm sfeervol uit.

Groet Jeroen

DJV

  • Offline Offline
  • Berichten: 2989
  • BRrrrrmmm. Diesel Power. Tp III-VI. H0.
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #257 Gepost op: 20 September 2023, 21:24:07 »
"Zit met open mond naar het plaatje te kijken."
Groeten Dirk Jan

BR 243 "Ein Mädchen für Alles".
V100 "manusje van alles".

Huup

  • Offline Offline
  • Berichten: 7585
  • May your coffee kick in before reality does.
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #258 Gepost op: 21 September 2023, 06:47:04 »
Twee kanten.... dat wordt dan nog wat met het tegenoverelkaar krijgen van de rails en de borging.  Heb je al een idee hoe je dat gaat doen?
Overigens ziet het er geweldig uit..... 🙃

gdh

  • Offline Offline
  • Berichten: 875
    • Station Lemmer
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #259 Gepost op: 30 September 2023, 21:23:14 »
bedankt voor de complimenten.

@huup
De servo heeft een nulstand, deze gebruik ik voor de gesloten toestand. Voor het draaien stel ik op de Arduino nano 90º in.
Volgens mij zou het dan goed moeten komen. We zullen zien.

trambrug deel 5
Afgelopen anderhalve week niet heel veel gedaan aan modelbouw. Wel een paar kleine updates.

Voor de servo is een houder geprint welke op de module geplaatst kan worden.
In de module een uitsparing gemaakt en daarmee ook de positie voor de brug bepaald.
Het brughoofd past als een afdekkapje over de servohouder heen.





Verder bezig geweest met het bepalen van de hoogten in de omgeving vanaf diverse luchtfoto's.
Ook nog een paar keer bij de Zijlroede langs gewandeld en diverse hoogten zoals de kade en vloerpeil van de woningen in proberen te schatten.

Vanuit een omschrijving uit 1901 is een doorsnede van de tramdijk vertaald naar een tekening. Hierop is het profiel van de tramdijk bepaald.
Het stukje landschap eerst grofweg vormgegeven met 3cm dik XPS.
Op de module is rekening gehouden met ruimte voor de brugwachterswoning.






Vandaag nog een mal geprint voor de verdeling van de bielzen.
Dit lijkt wel goed te gaan werken.


27827

DJV

  • Offline Offline
  • Berichten: 2989
  • BRrrrrmmm. Diesel Power. Tp III-VI. H0.
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #260 Gepost op: 30 September 2023, 22:15:03 »
Zit er garantie op het schilder werk Geert???? ;D ;D
Groeten Dirk Jan

BR 243 "Ein Mädchen für Alles".
V100 "manusje van alles".

Sven

  • Offline Offline
  • Berichten: 7892
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #261 Gepost op: 01 October 2023, 07:47:57 »
Het ziet er nu uit alsof de rails op de rand van het hout landt. Ik zou de rails iets hoger leggen en aan de uiteinden de rails op een printplaatje solderen. Tegen beschadigingen. Eventueel bij de mensen van de modulebanen hier op BNLS zo’n speciaal printplaatje bestellen.
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

gdh

  • Offline Offline
  • Berichten: 875
    • Station Lemmer
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #262 Gepost op: 01 October 2023, 09:12:14 »
Scherp :) klopt, het XPS blijkt eerder 29mm te zijn dan 30. >:(
Ik kan zo doorbouwen en die millimeter van de module af-frezen (Het contour van het landschap moet toch nog uit de rand gehaald worden).
Toch denk ik dat ik de eerder bepaalde maatvoering blijf volgen en er maar 1mm karton onder plak zodat ik weer op die 30mm uitkom.

Die printplaatjes zat ik ook aan te denken. Bij wie kan ik deze bestellen? Heb ze ergens voorbij zien komen.

Wim Vink

  • Offline Offline
  • Berichten: 22881
  • Eens komt het goed.
    • MIL MOD
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #263 Gepost op: 01 October 2023, 09:24:59 »
Super handig die geprinte mal  (y)
Met vriendelijke groet,
Wim

Krokodil68

  • Offline Offline
  • Berichten: 477
    • Mijn levenswerk
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #264 Gepost op: 01 October 2023, 11:25:22 »
Wat een prachtig en tot de verbeelding sprekend thema...



Groetjes Jeroen

Sven

  • Offline Offline
  • Berichten: 7892
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #265 Gepost op: 02 October 2023, 11:00:59 »
Die printplaatjes zat ik ook aan te denken. Bij wie kan ik deze bestellen? Heb ze ergens voorbij zien komen.
Deze groep heeft ze, meen ik. https://forum.beneluxspoor.net/index.php?board=164.0
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

Duikeend

  • Team forummoderators
  • Offline Offline
  • Berichten: 2382
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #266 Gepost op: 02 October 2023, 14:24:22 »
Ik zou Edsko even een PB sturen, die heeft ze van beneluxspoor  ;D
Groetjes, Ferenc

mijn knutsels, 1500 in parts en een
hondekop

gdh

  • Offline Offline
  • Berichten: 875
    • Station Lemmer
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #267 Gepost op: 02 October 2023, 22:13:00 »
Bedankt! Heb inmiddels contact met Edsko. Komt goed (y)

verder ook bedankt voor de reacties.

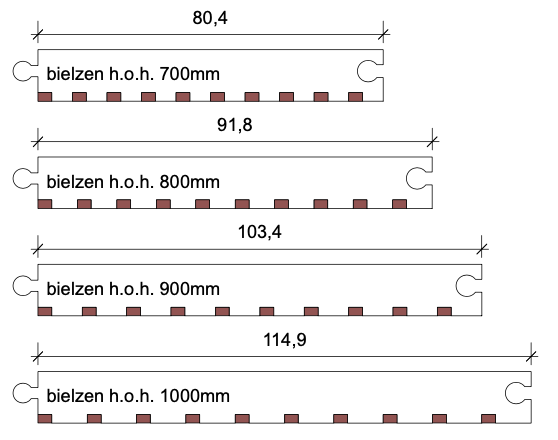

intussen even wat verder bezig gegaan met de mallen:
De h.o.h. afstanden van de bielzen waren dus tussen de 700 en 1000mm.
900 en 1000 vind ik net wat te veel.
Op de brug is het volgens de tekening 700mm.
voor de rest van het tracé zit ik te denken aan 800mm. hiervoor dus een aantal mallen geprint.



« Laatst bewerkt op: 02 October 2023, 22:24:14 door gdh »

Edsko Hekman

  • Offline Offline
  • Berichten: 8440
  • Nooit uitgeklust....
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #268 Gepost op: 02 October 2023, 22:43:21 »
Goed bedacht! Slim.

DJV

  • Offline Offline
  • Berichten: 2989
  • BRrrrrmmm. Diesel Power. Tp III-VI. H0.
Re: Bouw NTM Stationsgebouw Lemmer
« Reactie #269 Gepost op: 02 October 2023, 23:35:37 »
Daar wordt het leggen van de bielzen een stuk makelijker van Geert.  (y)
