NS 2400 serie in spoor 0

[Mitchell]

Na een tijd van stilte in dit draadje maar weer eens een bericht.
Het was midden december toen ik klaar was met het 3d ontwerp van de NS2400, hier was ik ruim 8 maanden mee bezig geweest en wilde even iets anders gaan doen.
Dat werdt het bouwen van een tram in de schaal 1:24 van hout een bouw doos van Occre Tram Lisboa.
Hier een stukje van de bouw en hier het eind resultaat.

Het bouwen in de schaal 1:24 beviel me wel, jammer genoeg gaat mijn visus (zicht met ogen) verder achteruit waardoor de kans op blindheid alleen maar groter wordt.
Hierbij had ik besloten om alleen nog maar in de schaal 1;24 te gaan bouwen.
Een mooi project wat ik voor ogen had was de bouw van een NS2900, hiervoor had ik het boek bij uitgever Uqulair (Rail Magazine) Diesel-Elektrische locomotieven NS-serie 2900 besteld.
Inmiddels al weer 5 maanden verder maar nog geen boek.

Dus maar iets anders een NS sik in 1:24 uit de deel serie 307-321.
Deze bouw ik zowel met resin als pla filament.









ik heb een paar weken geleden mijn resin printer verkocht omdat ik heel veel moeite had met het in de slicer software de supports aan te brengen omdat ik het niet goed kom zien maar ook het schoon maken van de prints ging niet altijd goed ook omdat ik het niet goed kon zien.
Dus zal ik alles nog maar verder bouwen met pla filament met een kleine nozzle.

Ben inmiddels weer begonnen met het afbouwen van de NS2400.
In plaats van de NS2432 gaat het de NS2456 worden, hiervoor moet ik zwaailampen gaan toevoegen en de railing/hekken aanpassen.
Inplaats van nummerplaten krijgt die stikkers met als het grote voorbeeld.
De detail maak ik dus niet met resin maar uit messing en styreen profielen.
Voor het op maat maken van de onderdelen maak ik een mal zodat ik de onderdelen makkelijk kan zagen of snijden.



















Ik hoop over een tijdje weer wat meer te laten zien van de NS2400.
Tot de volgende Update.

Groet Ronald.

9578

Ik lees met plezier dit draadje!
Wat een rot werk met die leidingen, maar het resultaat is het dubbel en dwars waard


edit: quote in bericht voor de mensen die niet de vorige pagina gezien hebben..

[BartvD]

Erg mooi resultaat...

[DH1-3104]

Iedereen bedankt voor de complimenten.

Ik ben de afgelopen dagen bezig geweest met de middelste huif van de NS2400.
Maar eerste weer even terug naar juli 2022, toen had ik de huif getekend en geprint.
Dit heb ik met een 0,4 mm nozzle gedaan.
Wat ziet ziet is een raft deze zorgt voor een goede hechting op het print bed.

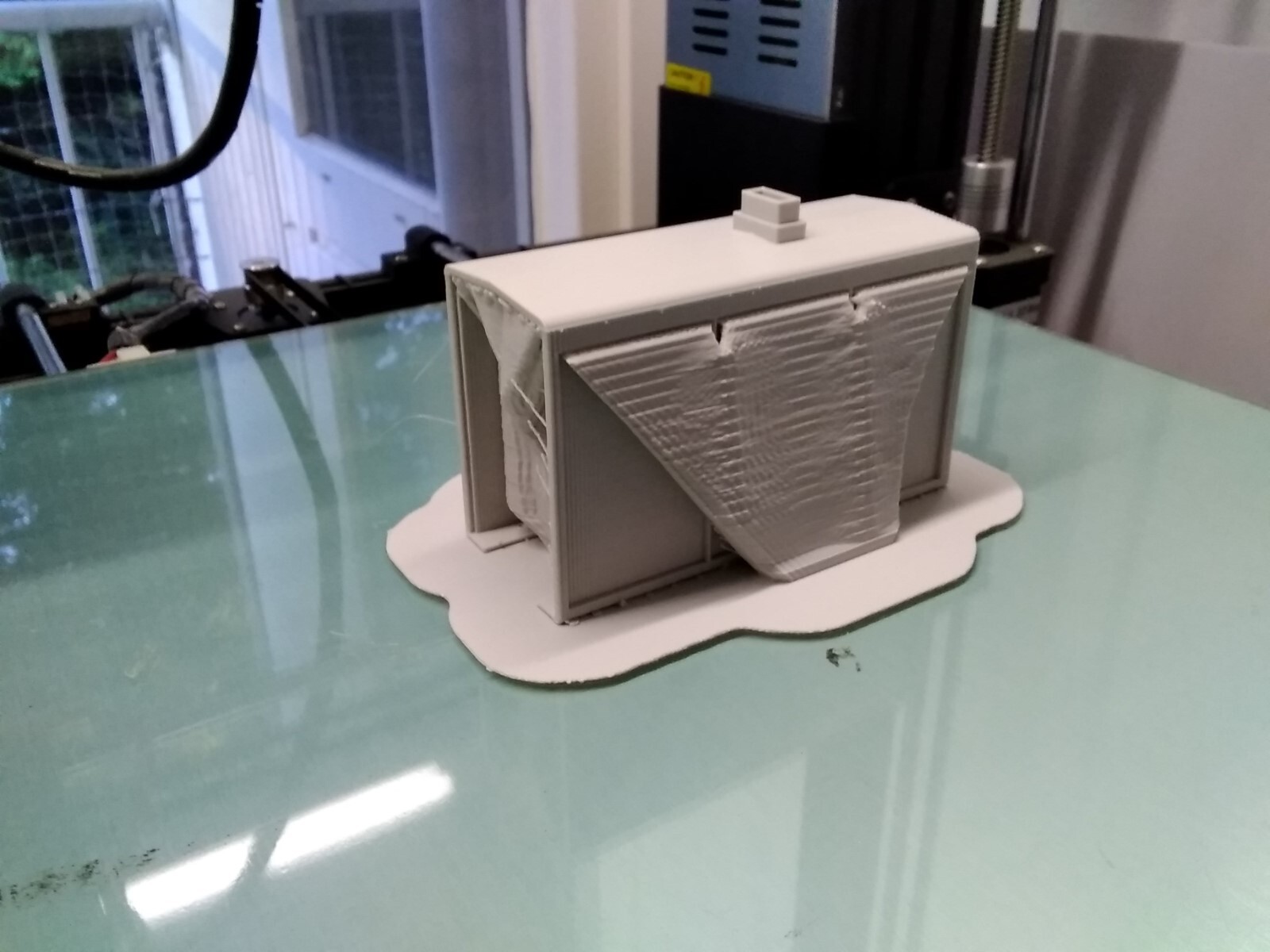

Op deze raft wordt de huif geprint samen met support dat ziet er dan zo uit.



Na het printen wordt de raft en de support verwijderd.
De boven kant van de huif moet nog glad geschuurd worden.

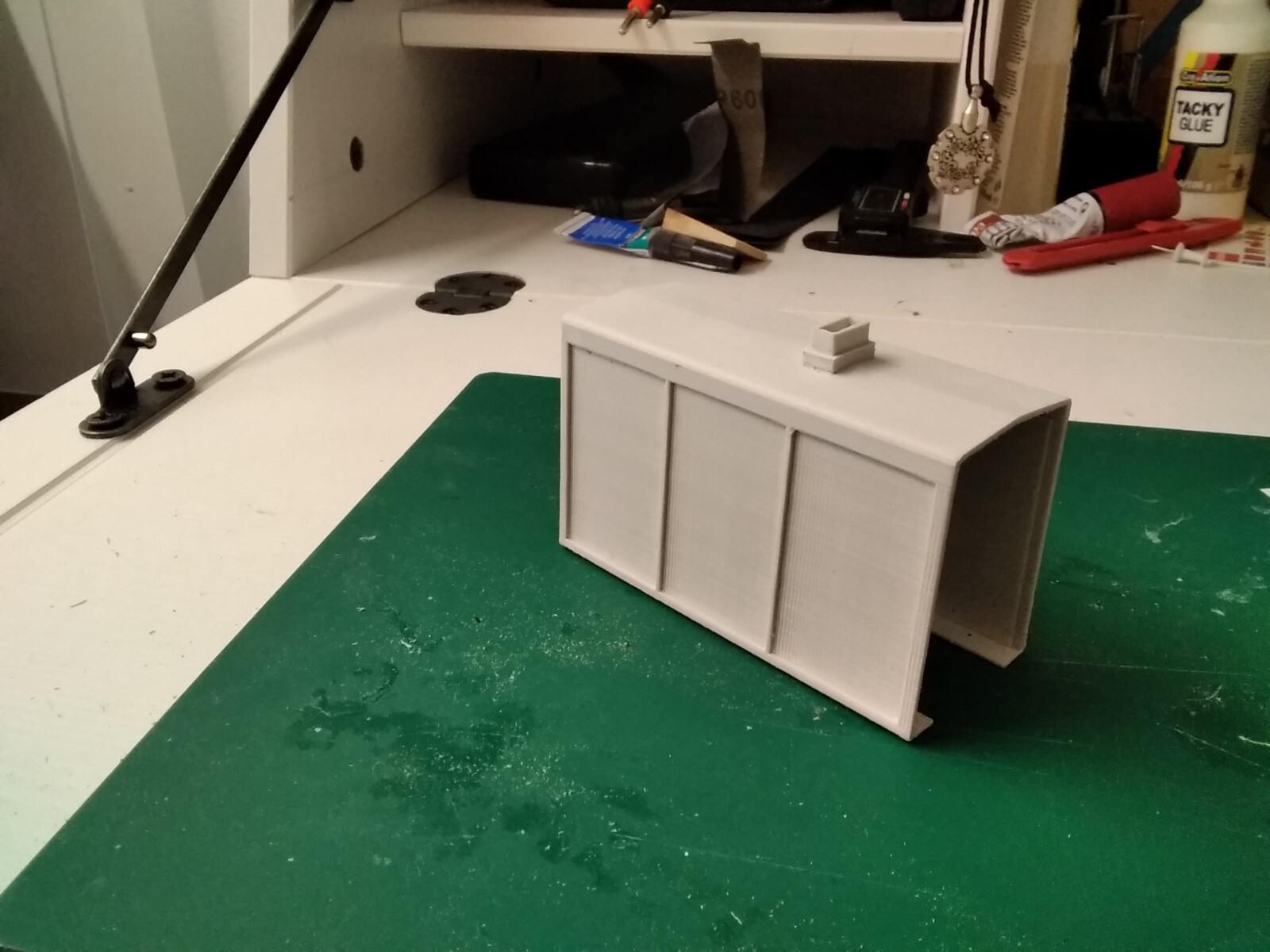

Na kort schuren ziet het er dan al weer zo uit.



De deuren zijn een los onderdeel deze wordt met een 0,2 mm nozzle geprint, zo worden alle details met een 0,2 mm nozzle geprint.
Ik heb gekozen voor een deur met lange handgrepen, door dat de deur een los onderdeel is het ook mogelijk om deuren met korte handgrepen of een combinatie met korte en lange handgrepen is ook mogelijk zoals dat in het echt ook voor kwam.



Door omstandigheden, de gezondheid van mijn vrouw maar ook die van mijn zelf heb ik niks meer na juli 2022 gedaan aan deze huif.
Ben eerst begonnen met alle gaatjes op te boren.

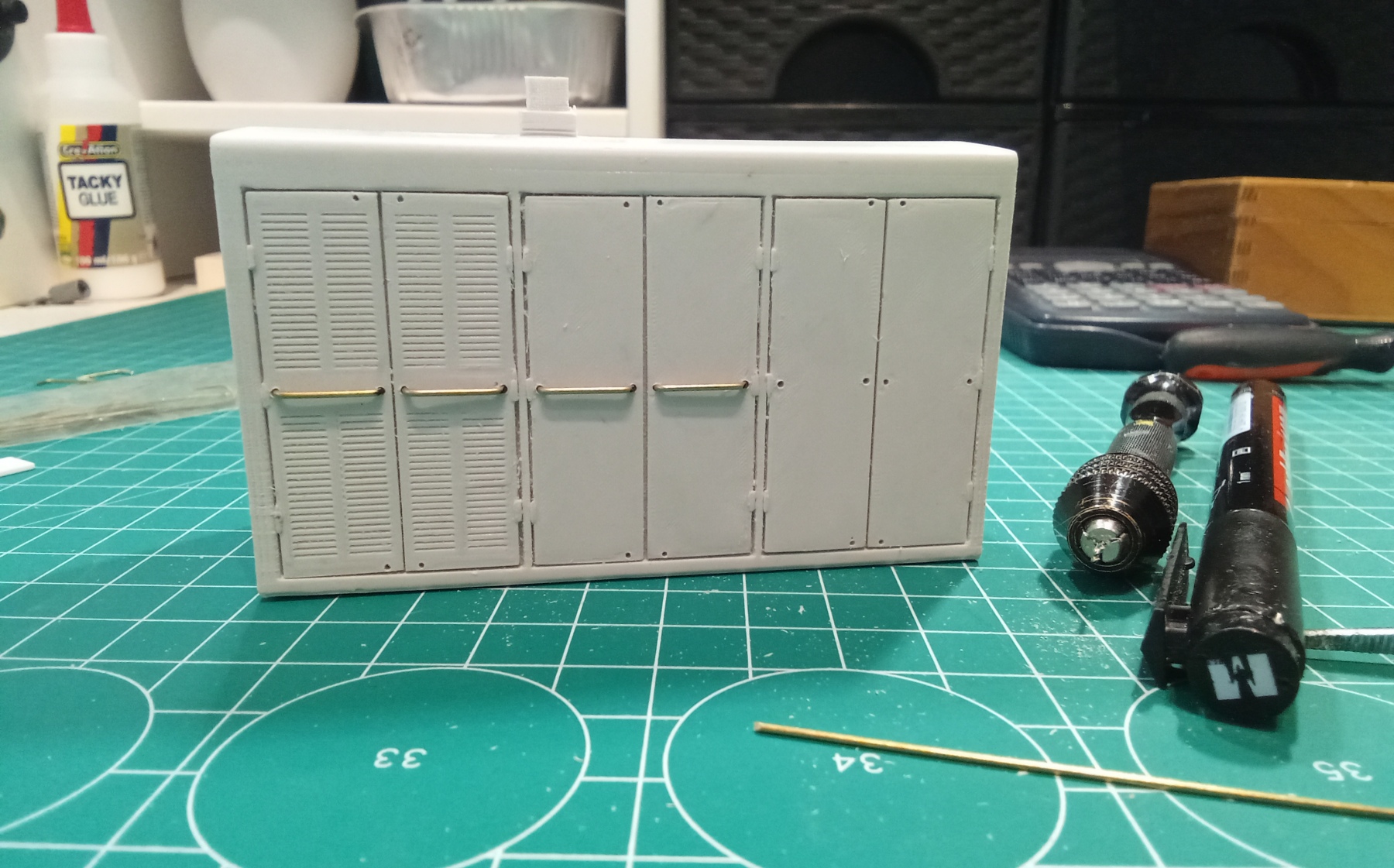

Toen de handgrepen buigen totaal 12 stuks, plaatsen en vastlijmen.

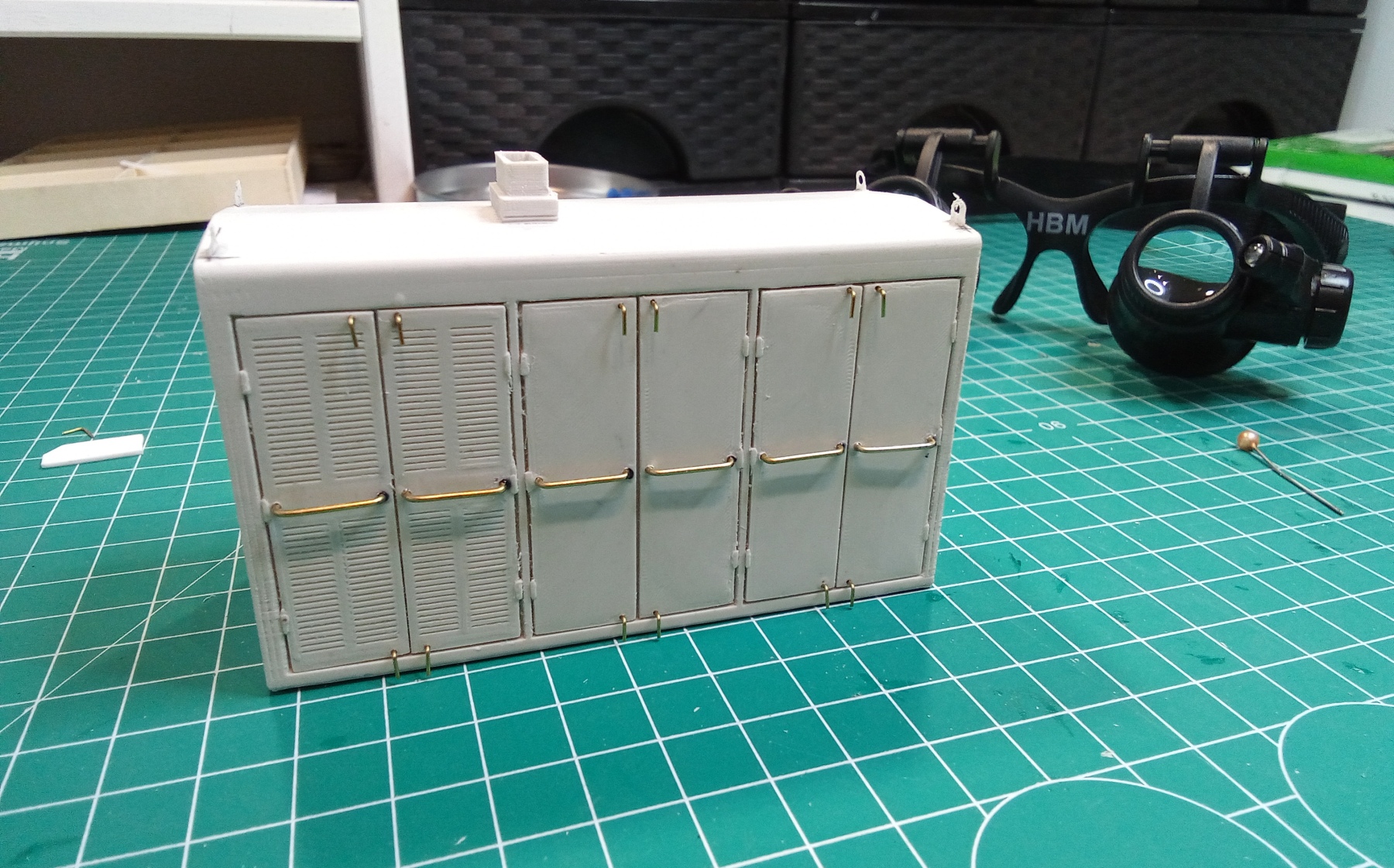

Vervolgens de Deurgrepen 24 stuks deze heb ik met een mal op maat geknipt, en met behulp van een mal ook vast gelijmd.
Als laatste nog vier stuks hijsogen aangebracht.

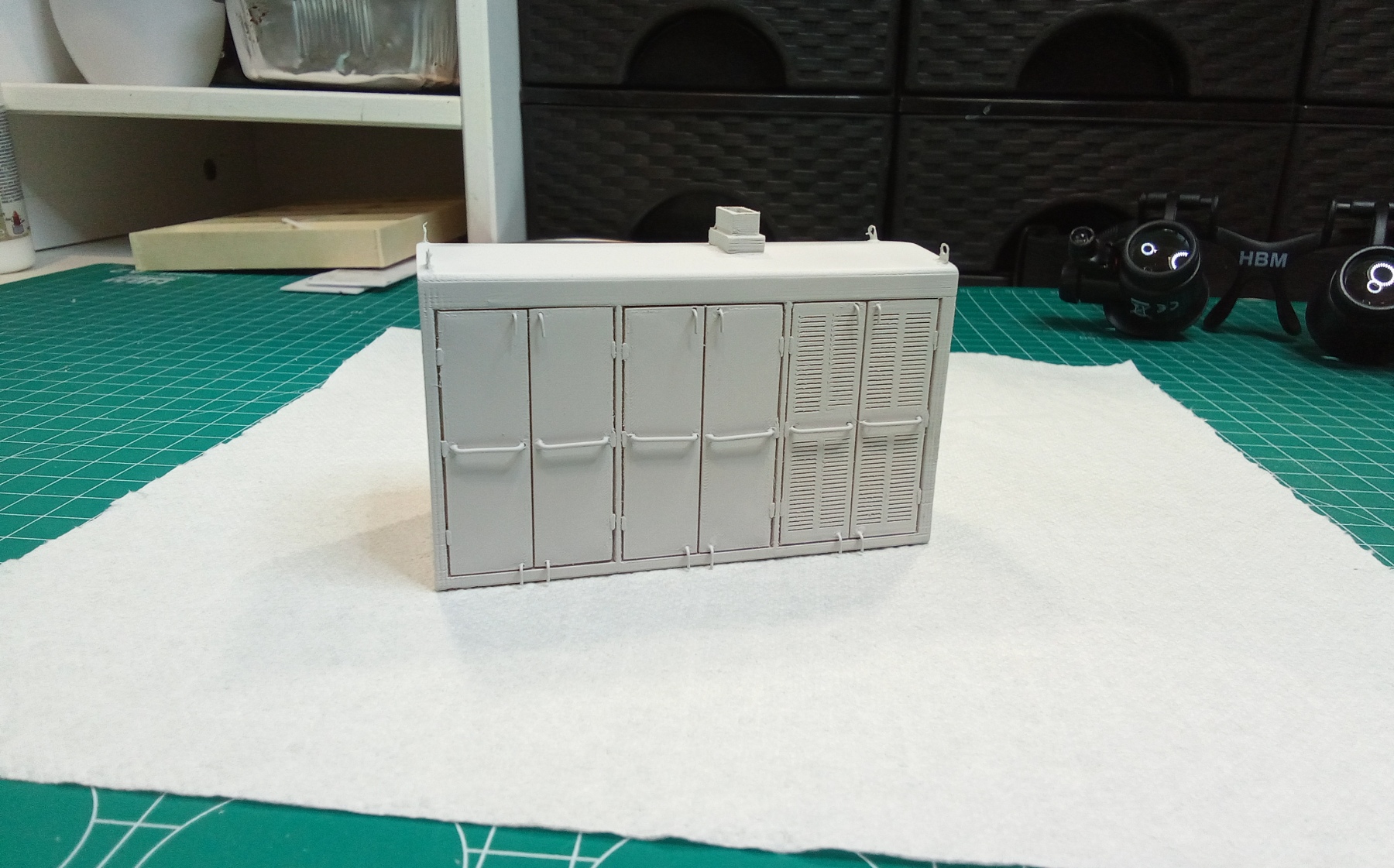

Na dat alles op zijn plek vast zit nog voor de laatste keer oneffenheden weg geschuurd en stof vrij gemaakt.
Vervolgens een de grijzen primer gespoten met de airbrush.



Als alles goed droog is de huif ontdoen van oneffenheden en dan kan die in de eerst lak laag worden gespoten.
Binnen kort weer meer over de bouw van de Ns 2400
Tot de volgende update.

Groet Ronald.

10771

[DH1-3104]

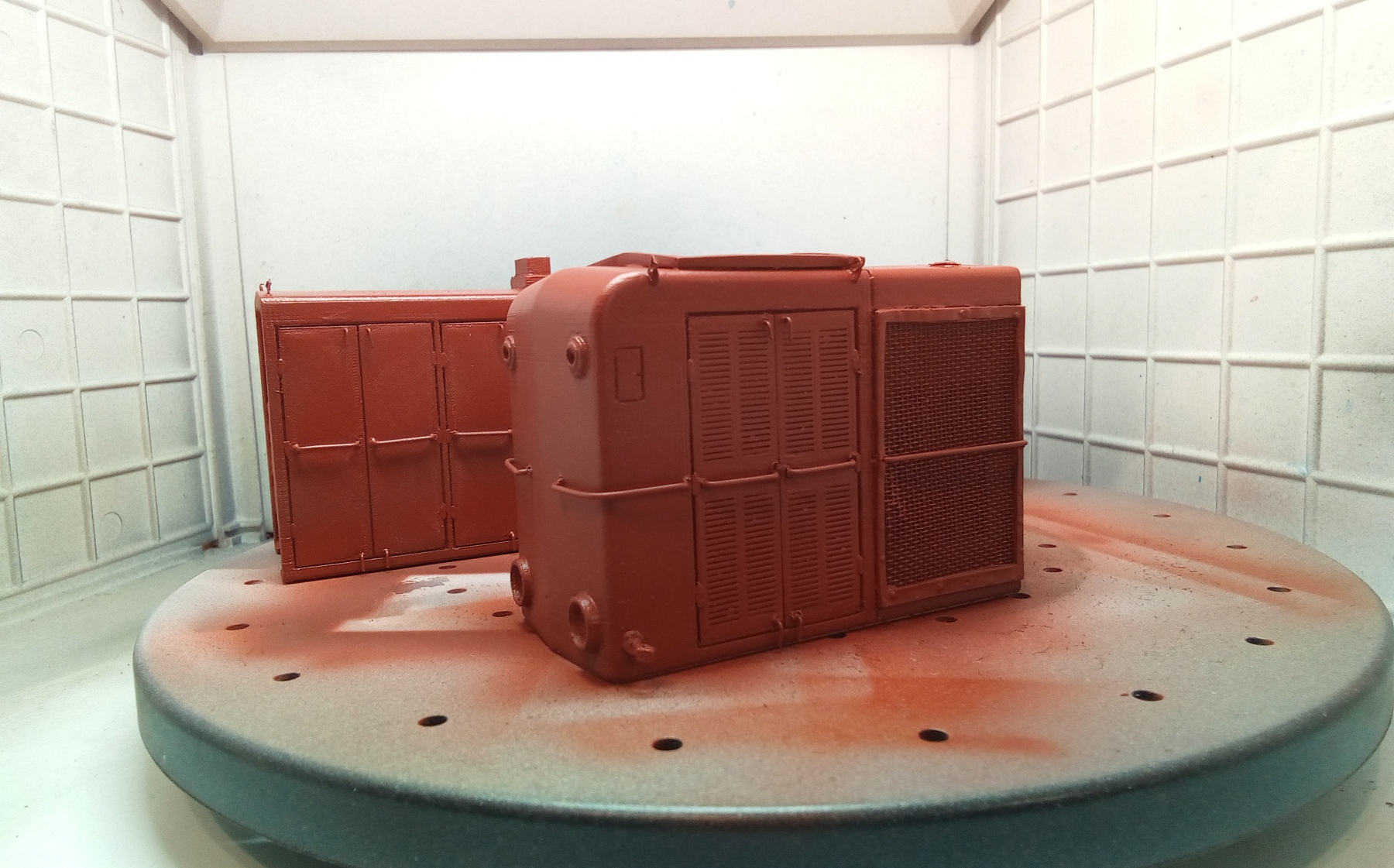

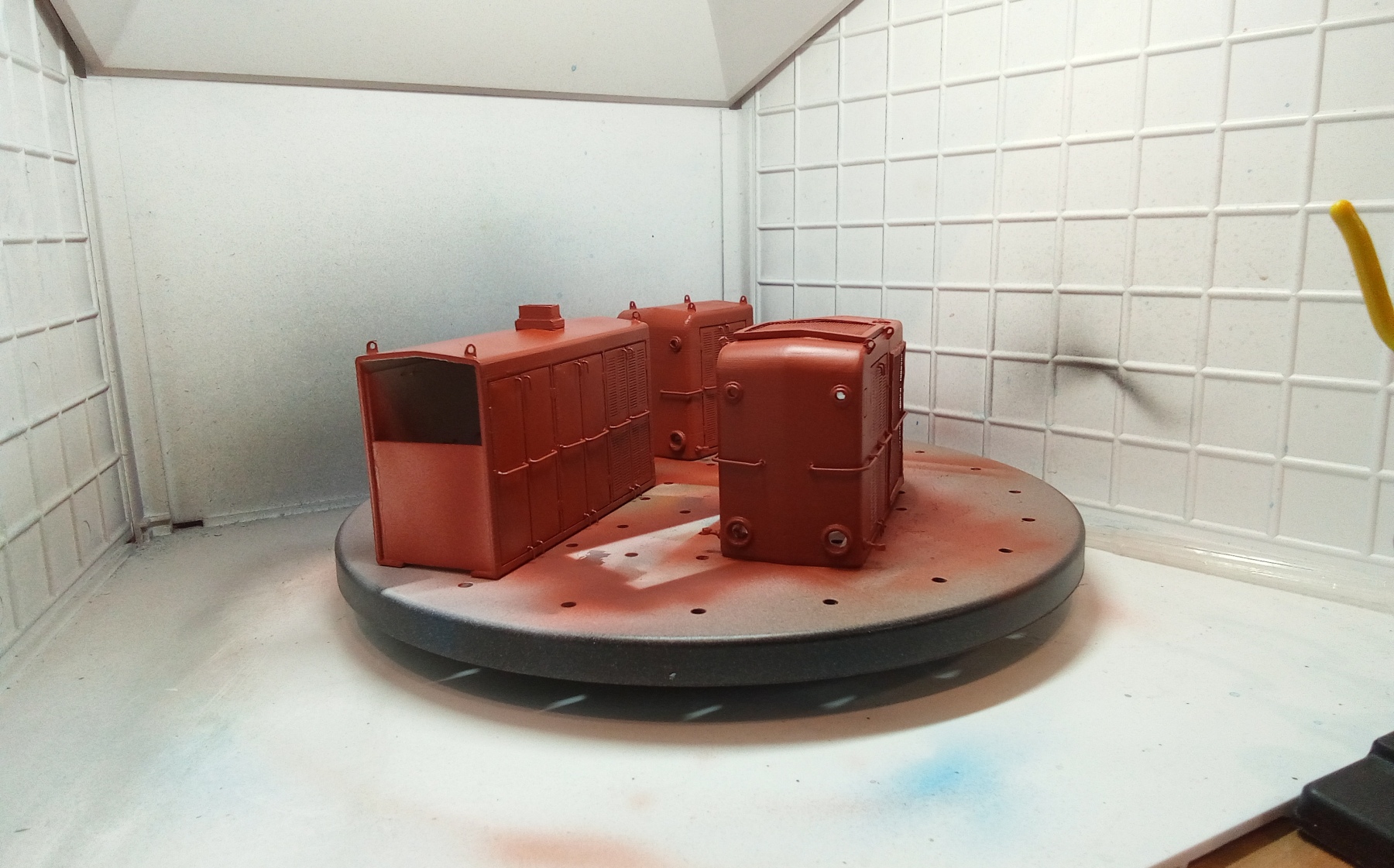

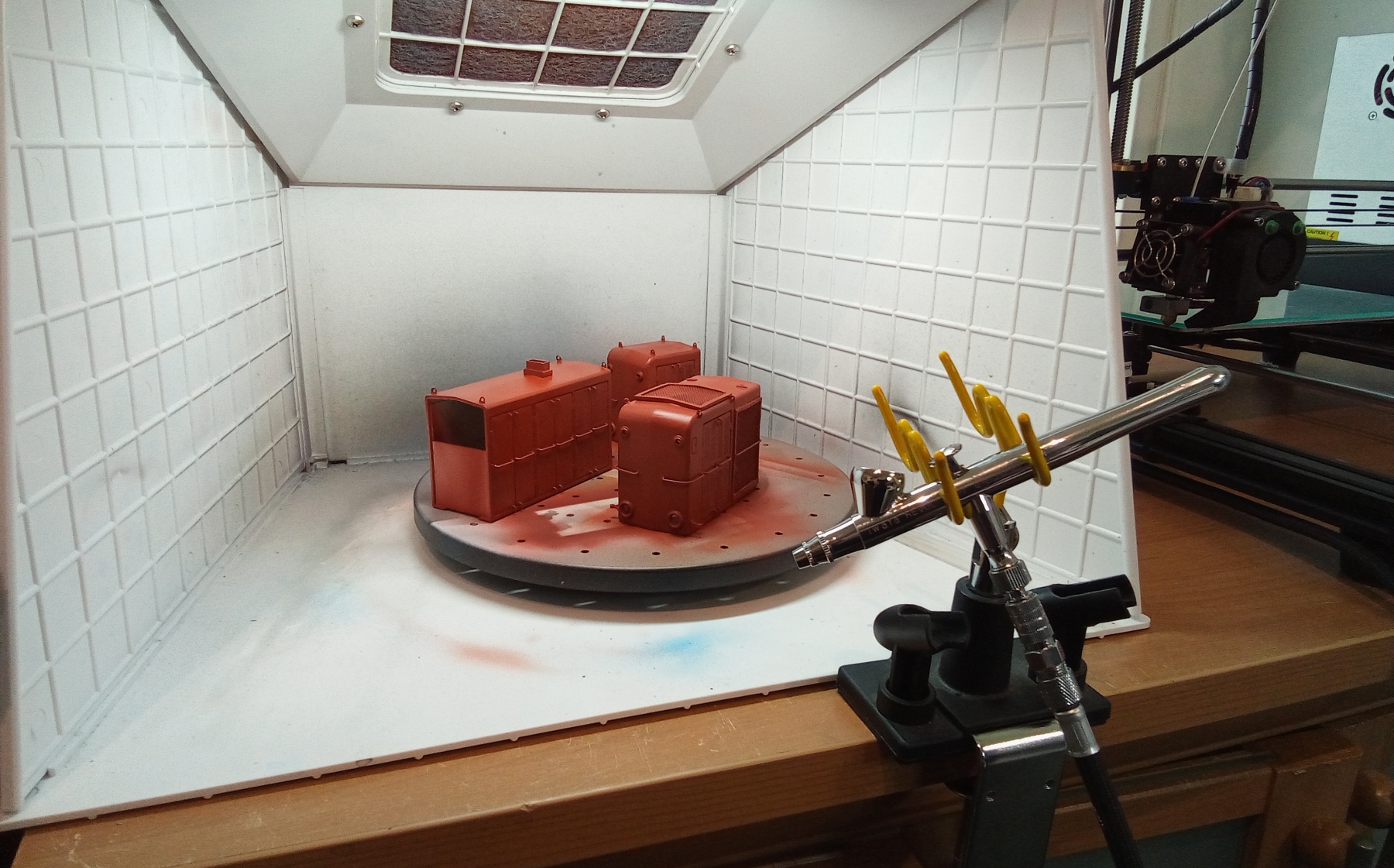

Inmiddels weer een stukje verder, de huiven compleet gemaakt en in diesel bruin gespoten.







Wat nog ontbreekt zijn de zwaailampen en de steunen, van de zwaailampen heb ik een maatschets maar van de steunen niet.
Ik ga met behulp foto's de maat in meten van de steunen, met als basis de maat van de maatschets van de zwaailampen.
Verder ga ik de stuurtafel van de cabine 3d tekenen en 3d printen en de cabine compleet maken en afbouwen.

Tot de volgende update.

Groet Ronald.

[DH1-3104]

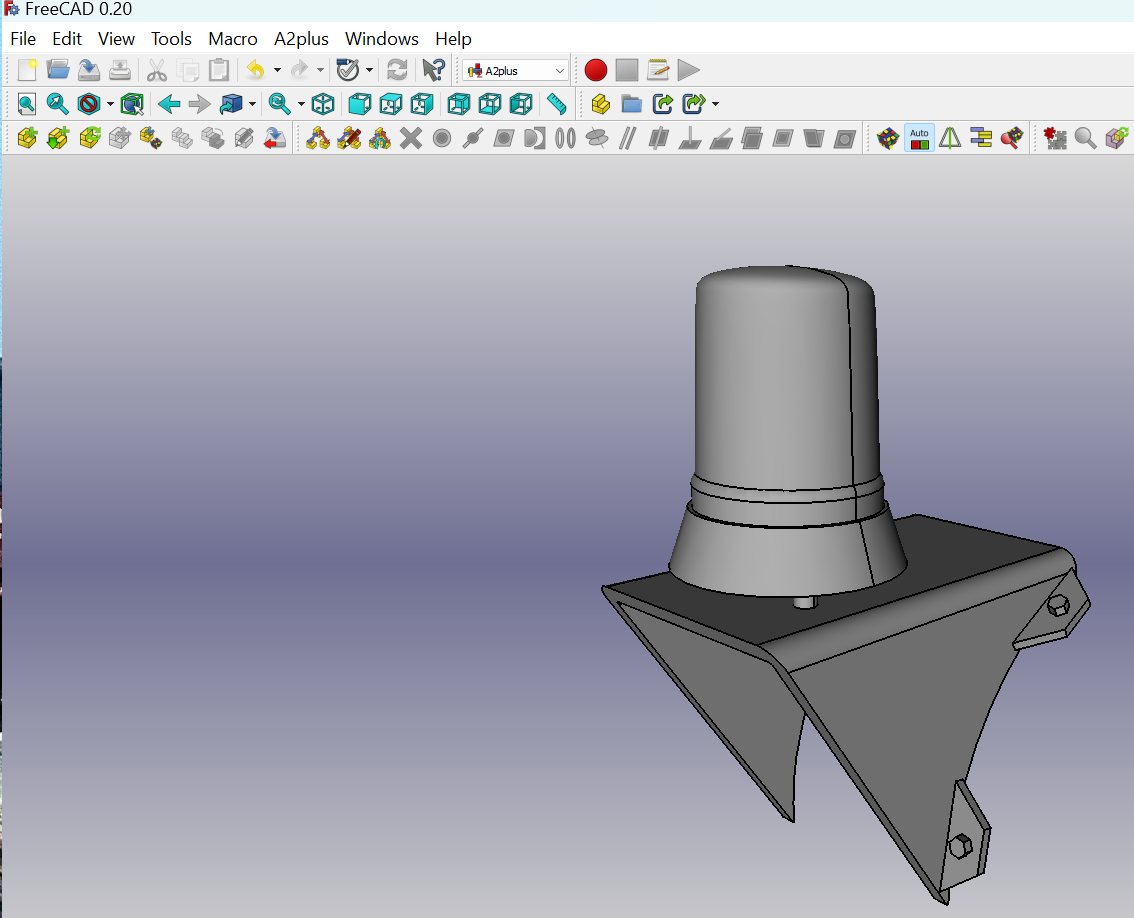

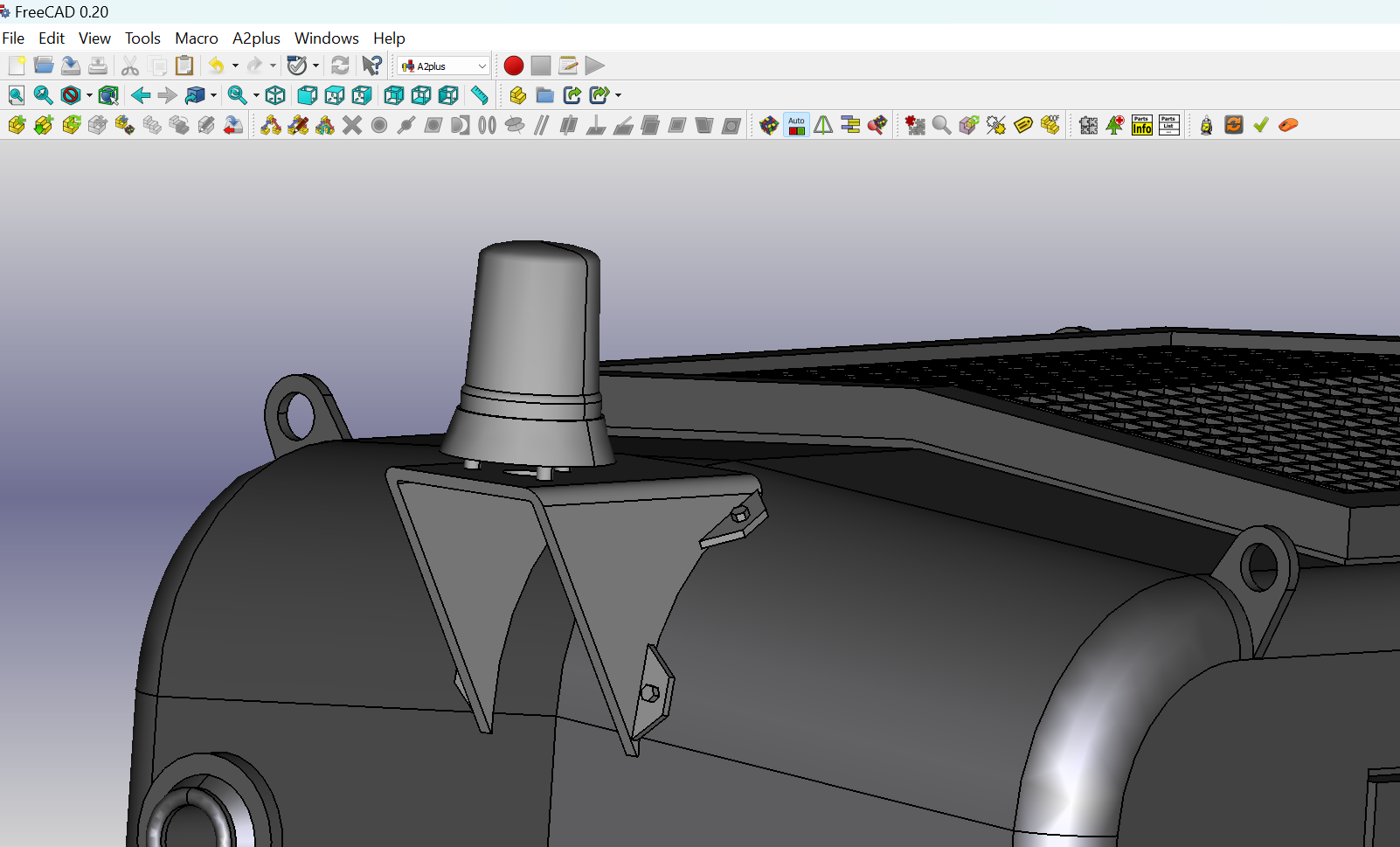

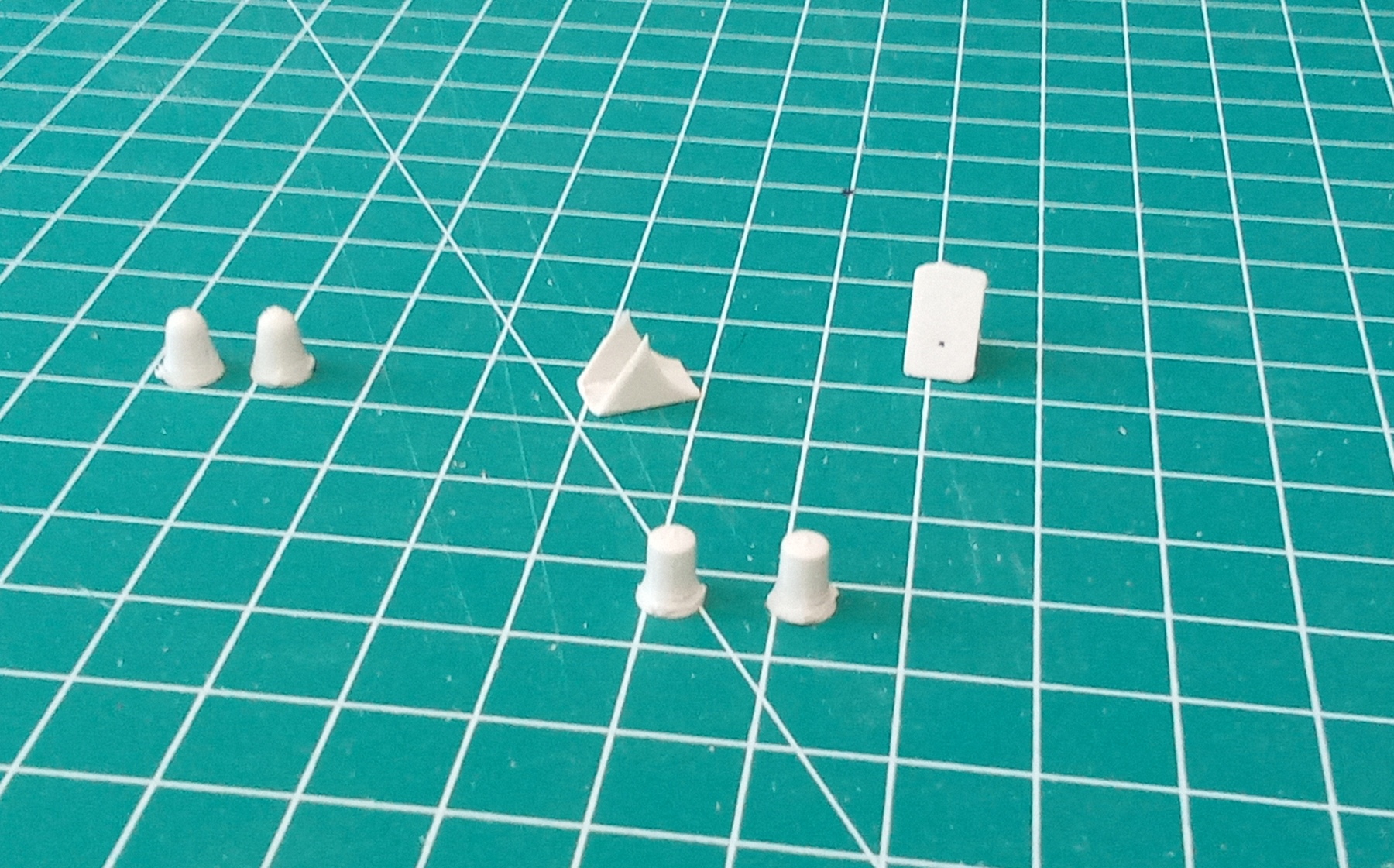

Vandaag de zwaailampen 3d getekend en delen er van geprint.
De stripjes aan de zij kant maak ik van styreenstip en messing.

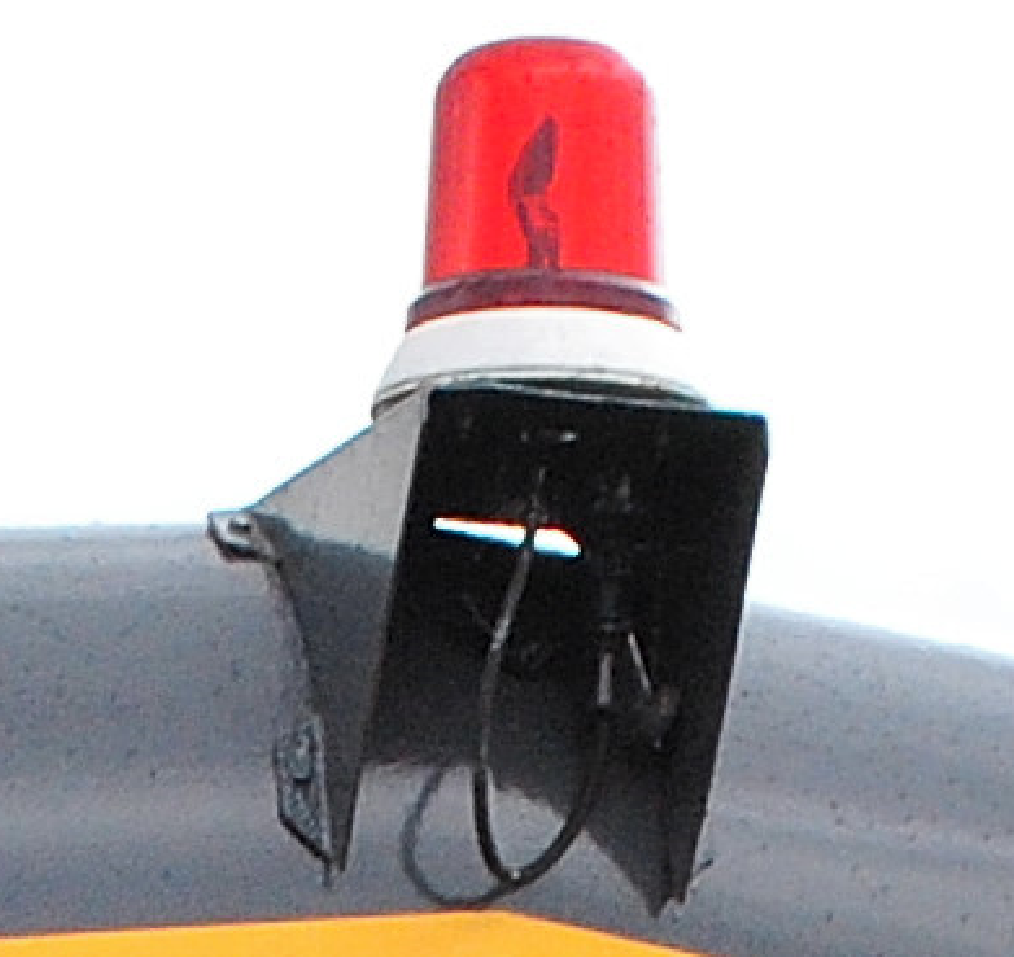

Bron foto onbekend, herkend iemand uit deze foto uitsnede de rechthebbende dan kan de bron vermelding worden aangepast.

Op de foto hieronder onder zie je twee typen zwaailamp.
Links de Hella KL80 en rechts de Hella KLJ80.
Op dit model horen de KLJ80 type



Nu alles nog van een kleurtje voorzien en alles samen bouwen
Tot de volgende update.

Groet Ronald.

[DH1-3104]

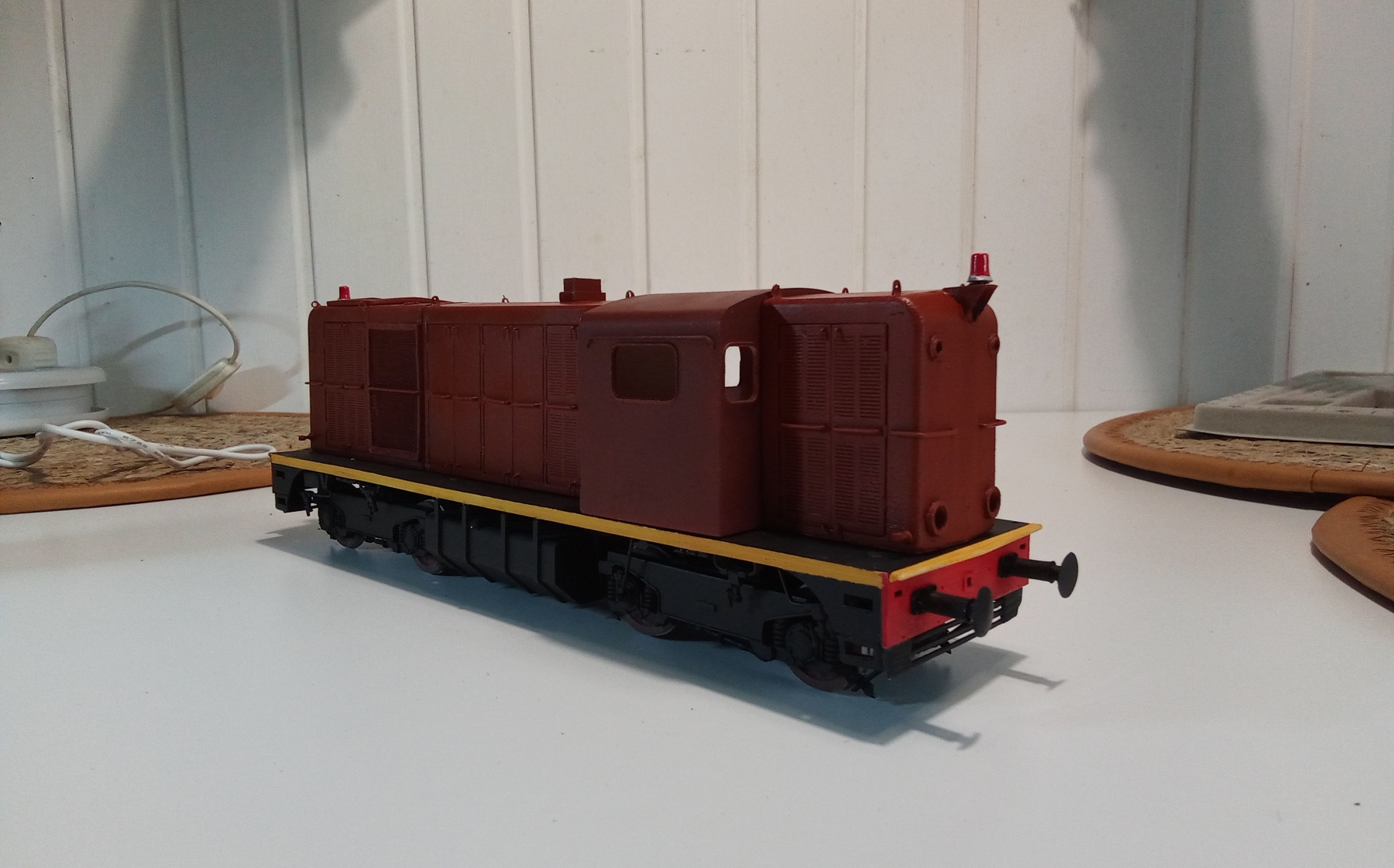

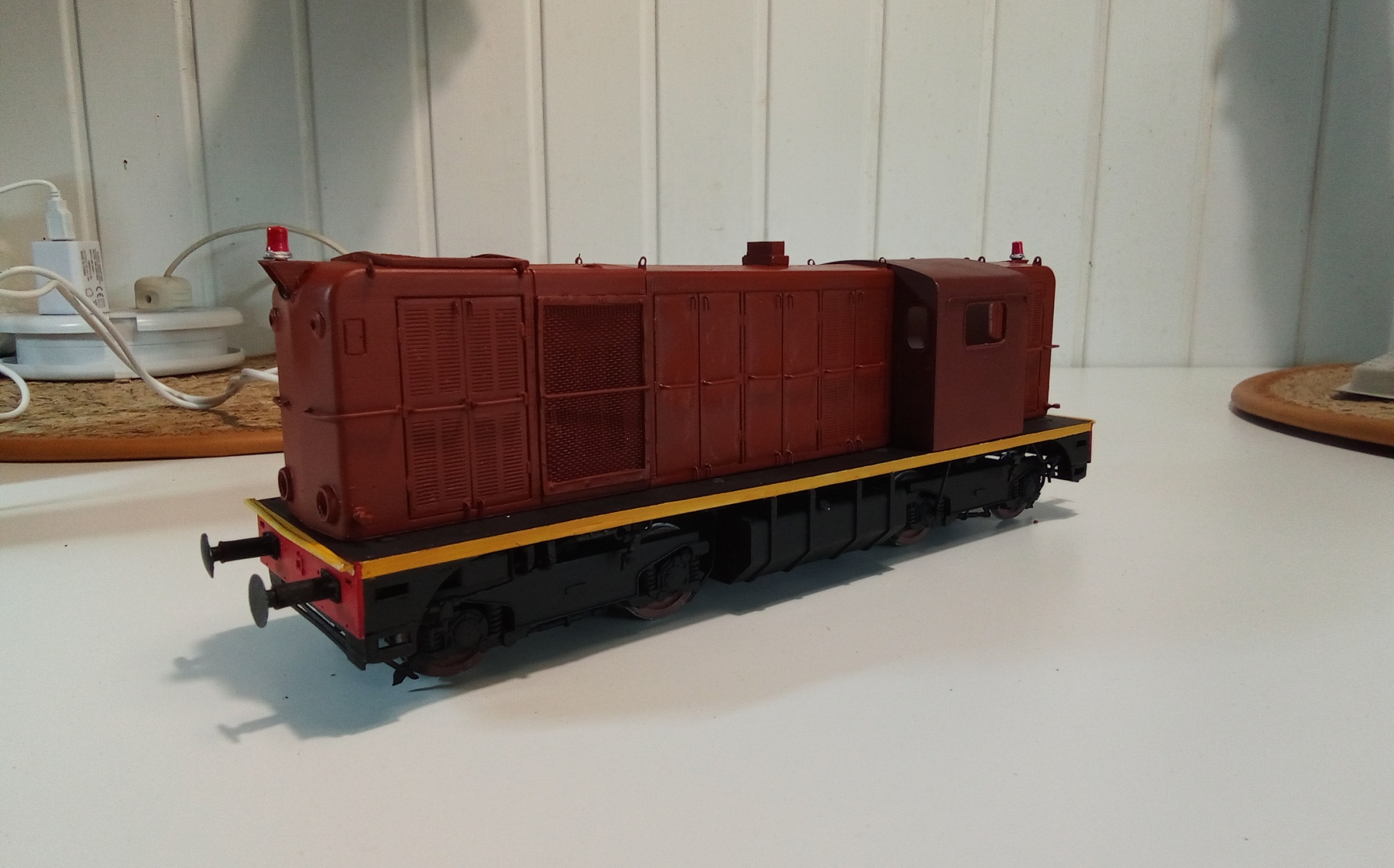

Zo ziet de NS 2400 er uit, nog lang niet klaar maar het gaat steeds meer op lijken.





Op de foto's is zichtbaar dat de cabine een andere kleur bruin heeft deze krijgt ook de zelfde kleur als de huiven.
Ik ga nu eerst verder met de cabine.

Tot de volgende update

Groet Ronald.

[edwin1974]

Dat ziet er netjes uit Ronald

[Tedo]

Mooi! 👌🏻 Rode zwaailichten, dus ook een 2456 met witte nummerstickers?


(Foto uit een ander draadje alhier)

[peterha]

Zo ziet de NS 2400 er uit, nog lang niet klaar maar het gaat steeds meer op lijken.

Dit wordt (maar eigenlijk is het 't al) een TOP model!

[DH1-3104]

Iedereen bedankt voor de complimenten.

Mooi! 👌🏻 Rode zwaailichten, dus ook een 2456 met witte nummerstickers?

Wat het een klein beetje lastig maak is dat deze loc serie wordt gekenmerkt door huifdeuren met korte handgrepen en lange handgrepen, en dan helemaal het gebruik hiervan door elkaar.
Als voorbeeld de 2498 van het spoorweg museum deze heeft in de uitvoering zoals die nu is zowel kort als lange handgrepen terwijl deze eigenlijk alleen maar lange handgrepen moeten heb zoals de locomotief was bij aflevering uit de fabriek kwam.

De eerste keuze was voor mij de 2501 maar deze heeft alleen maar korte handgrepen, dus deze valt af.
De 2456 heeft zowel lange als korte handgrepen.
De 2417 deze heeft lange handgrepen met zoals op mijn model, maar deze heeft ook een A frontsein.
Als het mij lukt om A frontseinen te maken wordt het de 2417 anders de 2456.

Groet Roanld.

[edwin1974]

Als het mij lukt om A frontseinen te maken wordt het de 2417 anders de 2456.

Groet Roanld.

Ronald
stuur me maar even een PB dan kan ik je helpen aan meer info voor het A sein

[Gerco van Beelen]

 Strak printwerk  . Is een mooi project

[Mitchell]

Strak werk, genot om te volgen

[Huup]

Ronald, die handgrepen zitten aan de deuren en die werden nog wel eens gewisseld, begreep ik. Daarom is er geen enkele lok met altijd korte, lange of een mengseltje van handgrepen. Vrije keuze dus.

[Joz]

Dat weet Ronald

De deuren zijn een los onderdeel deze wordt met een 0,2 mm nozzle geprint, zo worden alle details met een 0,2 mm nozzle geprint.
Ik heb gekozen voor een deur met lange handgrepen, door dat de deur een los onderdeel is het ook mogelijk om deuren met korte handgrepen of een combinatie met korte en lange handgrepen is ook mogelijk zoals dat in het echt ook voor kwam.

Erg mooi werk dit!

Groeten,
Jos
