Toch besloten een Led set te kopen bij wijze van test. Je moet toch even ondervinden wat de lichtopbrengst in de praktijk doet.









Test set Gamma Wet strips 30 cm RGB colours.

Vind beetje vreemd blauwig licht.
Verre van wit.
Dimbaar in 7 stappen en discoparty.

Als niks is kan ie altijd nog ergens in huis kwijt.

Gr Koen.

[Duikeend]

ik heb zelf van die rollen bij de action gehaald. liggen nu ergens in een verhuisdoor dus kan even geen plaatje schieten. kleur is wel mooi warmwit. dit lijkt me meer koud wit

[NS264]

Heb idd ook internet afgestruind maar dan wordt je knetter van alle prijzen en de ene set is de andere niet.
Bij de een passen alleen onderdelen van betreffende merk, compleet/incompleet.
Is niet bepaald universeel wat je kan gebruiken.

(Heb zelf ook een stuk (24V warmwit) liggen maar daar moet alles nog bij gekocht worden)








Lastig klusje.

[Sikko]

Vind beetje vreemd blauwig licht.
Verre van wit.

Dat komt omdat een RGB strip wit maakt door de drie kleuren (red/green/blue) gelijk te mengen. Het resultaat is dus wit-achtig licht. Echter "echt" wit licht  bestaat uit meer kleuren dan RGB, dus om dat te krijgen heb je ook nog oranje, geel, indigo en violet nodig. Als je echt wit licht wilt, plus kleuren, dan heb je een RGBW-strip nodig, waarbij de laatste W dan dus voor White staat. Je hebt ook nog RGBWW, en dat is dan RGB plus Warm White.

[NS264]

Denk dat de laatste dan de volgende kandidaat wordt.

Gr Koen.

[bask185]

Wat is de juiste voedingsvoltagespanning (iets beters, maar we snappen je) als je meerdere attributen aansluit die wat ampère vragen.

De voedingsspanning van je trafo dient niet te veranderen bij meer of minder stroomverbruikers. Waar je op moet letten, is dat je trafo voldoende stroom (amperes) kan leveren.

Hoeveel stroom een ledstrip trekt, kan je meten met een multimeter, je kan het ook berekenen. Op een 12V witte ledstrip zitten vaak per afknipbaar stukje 3 leds en een weerstandje. Als je de spanning meet over het weerstandje kan je de stroom berekenen met I = U / R.

Ik weet het niet 100% zeker, maar volgens mij trekt elk stukje van een ledstrip 20mA als je hem voedt met de juiste spanning. Als je dus een 12V strip met 12V voedt, dan zal elk stukje ongeveer ~20mA trekken. Tel het aantal stukjes bij elkaar op, vermenigvuldig dit met deze 20mA en dan weet je hoeveel stroom je led strip trekt. Je loods zal niet zo interessant zijn kwa stroomverbruik, ik zou me er niet te druk om maken.

En hoe sluit je ledstrips aan, ik bedoel die dan van een rol uit de modelspoorhandel(bv Ledmodelspoor, ik weet niet of dat hetzelfde is als voor de huis tuin en keuken ledstrips.

Simpel gezegd
+ ledstrip op + voeding
- ledstrip  op - voeding.

+ wordt meestal aangegeven met rood en - met zwart

Mvg,

Bas

[NS264]

Dankje ook voor de uitleg Bas.

Dat stuk wat ik heb is voor industriële verlichting in een bedrijfshal het lijkt me te zwaar voor dit project.

Dubio of ik nou WW strips neem of van een rol ga gebruik maken, heeft zijn voordeel dat ik ze zo lang kan maken als ik wil.

En dan komt er bij kijken wat voor trafo ik nodig heb voor andere aansluitingen.
(Of gescheiden houden en gewoon op het net aansluiten).

- inspectieput verlichten.
- inspectieput van lasmodule voorzien( heb zon Viessmann  gevalletje)
- extra verlichting in kantoor/magazijn.
- bedrade leds met weerstand voorziene oranje
  knipperlichten. Deze wil ik op een circuitje met
  diodes of lichtsluis.
- + nog diverse buitenverlichting en straatverlichting.

Heel wat alles bijelkaar.

[bask185]

Als ik zo lees, denk ik niet dat je boven de 500mA komt. De eerste beste 12V adapter zal wel volstaan.

Bas

[MOVisser]

Foto:
stukje afgeknipt van "slang".
Met 3 V bestookt terwijl 5 V mag.

In de onderdoorgang had ik ook al stukjes slang aangebracht.

Ronald Visser

[Niels B]

Heren,

De plots zoals gevraagd door Koen liggen klaar. Gaan morgen opnde bus.

Even een raampartij ontdaan van de vulling om te zien of het mesje de juiste snijdiepte had. Ja dus.



Verschillende groottes voor de tekst, kijk maar welke het beste past.

Succes ermee!

Grtz,
Niels

[MOVisser]

OK dank,
daar zal Koen blij mee zijn.

Ronald Visser

[NS264]

Zo,

Weer even een update in de zomerse periode.

Dank Niels, dan kan ik binnenkort verder met WSK. Die staat me op tafel aan te kijken zonder dak nog.

Tijdens de warme dagen gebeurde er niet veel.
Dat komt wel weer.

Echter heb ik qua denkwerk niet stil gezeten.
Ronald voert zijn dingetjes uit en ik ontferm me
voorlopig over de hal.

Heb achter de schermen een heel plan bedacht voor aansturing van de losse rangeermodule en de aansluitingen van de hal en attributen.
Voor mij een hele bos techniek wat er bij komt kijken sowieso het Arduino gebeuren vind ik erg interessante techniek en grotendeels begrijp ik hoe het werkt.
Dan kan ik hier een heel verhaal ophangen hoe of wat het gaat worden maar dat kan ik beter overlaten aan degene die er echt verstand van hebben (elkaar niet in de haren vliegen aub , ik weet dat onder de techneuten nog al eens wil voor komen omdat er zoveel mogelijk is)

Dhr. Bas(k) zal binnenkort een update geven met schema hoe eea gaat werken en bediend worden.


Gr. Koen.

[bask185]

Dhr. Bas(k)

Ing.*

Eindelijk zijn mijn laatste vermiste aliexpress spullen binnen en kon ik eindelijk een van de pendel printen afmaken die ik voor koen had ontworpen voor zijn N-baan.

Koen wilde ook hier graag iets automatisch kunnen pendelen. En toen bedacht ik me om mijn multimaus enhancer code op deze print te zetten en een beetje aan te passen.

En 1 + 1 =
<a href="https://www.youtube.com/v/svUkM0XgKhk" target="_blank" class="new_win">https://www.youtube.com/v/svUkM0XgKhk</a>

Het voornaamste verschil tussen de video's van de multimaus enhancer en bovenstaande, is dat deze print zelf on-board bezetmelders heeft. Ik kan feitelijk hetzelfde alleen zonder DR5000 en zonder bijbehorende digikeijs terugmelders en straks ook zonder de servo decoder.

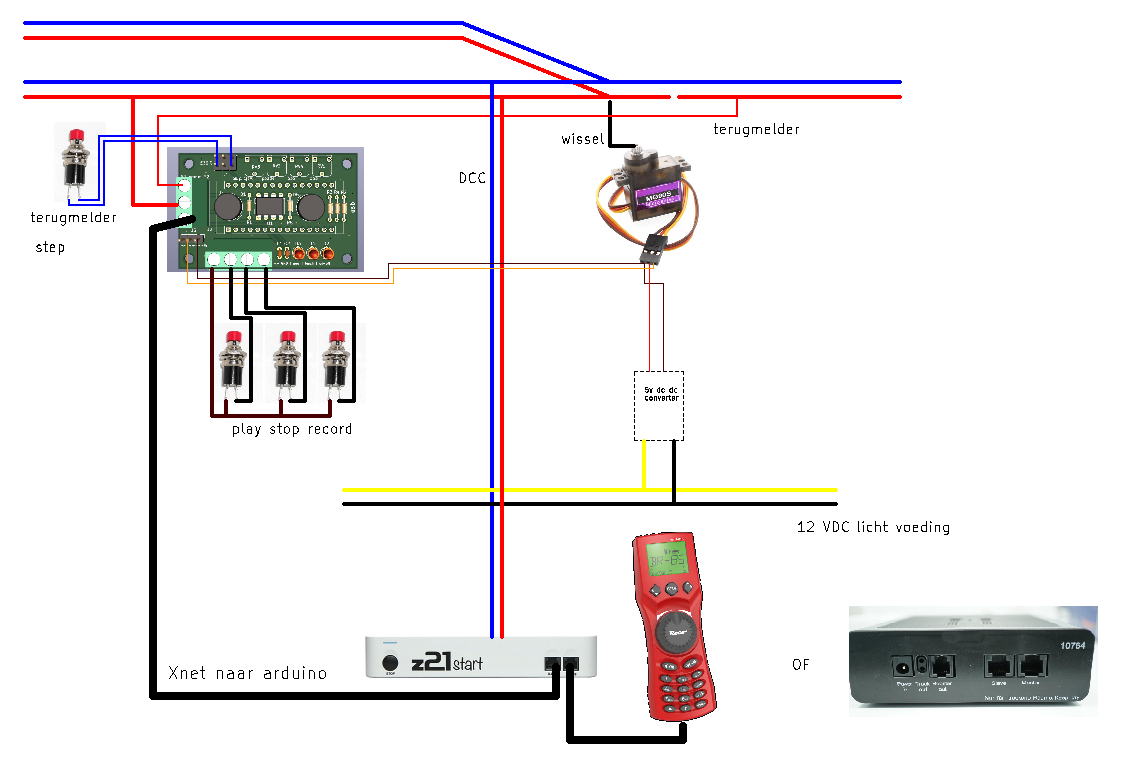

Dit is het complete aansluitschema.


De servo wordt zodadelijk aangestuurd door de ene overgebleven pin op het board. Die heeft oorspronkelijk een totaal ander doel maar eh... if it works, it ain't stupid

Het enige nadeeltje is dat de print niet zelf de servo kan voeden. De print wordt gevoed vanuit de z21 (of roco booster) en die maakt er zelf 5v van met een lineaire spanningsregulator. XpressNet is niet bedoeld om de benodigde 'sap' te leveren voor een servo motor. En de spanningsregulator kan ook snel oververhitten.

De servo heeft daarom een aparte 5V voeding nodig. Aangezien er ook al een 12V lijn bij komt voor de verlichting ed, bedacht ik me om die af te tappen met zo'n 35 cent DC DC converter van alie.

Mvg,

Bas

[bask185]

<a href="https://www.youtube.com/v/QaDSfryBDg8" target="_blank" class="new_win">https://www.youtube.com/v/QaDSfryBDg8</a>



FUBAR


Bas

[MOVisser]

Dhr Bas(k)
Zeer bedankt voor de update.
Koen zal er zeker zijn weg in gaan vinden, dat komt goed.

Voor diegenen die het woord hervat zien in de tekst "Onderwerp".
Hervat wordt het weer volgende week (denk donderdag/vrijdag).
De schaapjes staan te trappelen om de wei in te kunnen.

Eerst maar eens een grote schoonmaak in de hobby ruimte, waarmee de diverse leuke ideeën aan onderdelen weer bij elkaar komt.
Station met draaiende perron poppetjes is dan de eerste die aan de beurt komt (beweging op de treinbaan)
Techniek is klaar, evenals de sketch voor de Arduino.

Ronald Visser
