Jullie ontwerp- en selectieproces gaat snel.

Ik heb vandaag wat zitten freubelen om de seinvoet waar de steppers en PCB's in mogen met OpenScad te ontwerpen.
- Om te zien of het in de Wattenschaschacht gaat passen
- Om een parameter gestuurd 3D CAD ontwerp te krijgen (zodat je de seinvoet eenvoudig kan aanpassen op de gebruikte seinen resp. steppers.)

Ben maar begonnen met het Schneider 2 Vleugelsein en de steppers die ik heb liggen.

Maar wel gelijk met parameters gewerkt.
Dit is de oogst van vandaag V0 versie

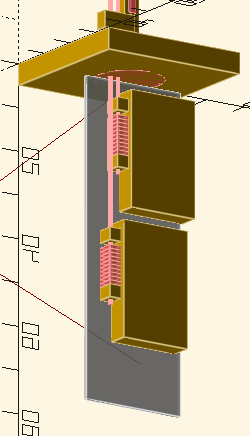

2 steppers iets versprongen onder elkaar geplaatst, opgelijnd aan de maten van de seinvoet-opening voor de seinstangen.
Nu nog een schematische denkbeeldige verbinding tussen seinstang en de heugel van de stepper.

De rode plakjes laten de beweging zien van onder naar boven.
En die resulteert boven uiteindelijk in de vleugelbeweging.
Maar daar heb ik (in analogie van wat Aiko eerder toonde) wel een beeld bij hoe dat deugdelijk en onderhoudsvrij zou kunnen.



En de seinpaal zelf met de uitslag van de vleugels.

Nog geen mechanisch werkend 3D model maar een impressie.
Hoewel de de fysieke stops en verplaatste posities wel op basis van de parameterwaarden van de SLAG van de stepper irt het SEIN zijn gemodelleerd.

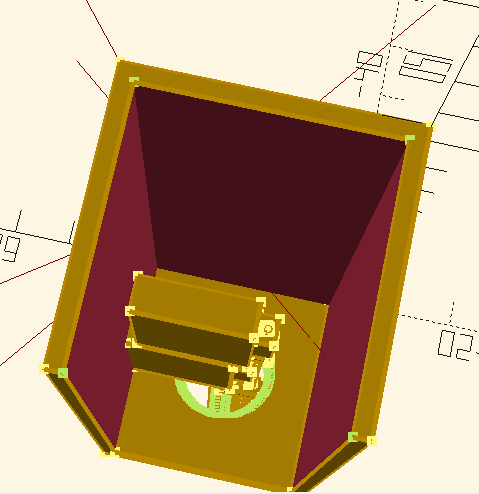

En de Wattenschneider koker 35x35 dik 2 mm eromheen.
Er blijft mi genoeg ruimte voor de schakel PCB's.
Met deze positionering kan je bij de stel/borgboutjes voor de seinstangen.

Eric

Hallo allemaal,

Om niet een apart draadje te beginnen voor een vraag stel ik deze hier maar. Is er al iemand die daadwerkelijk buffers heeft geruild. Op foto's lijkt het of er verschil in lengte zit tussen het afneembare deel van vierkante en ronde buffers.

Misschien iemand die allebei de versies van de Piko 1100 heeft ( zonder en met botsneus ) en het voor me na wil kijken ?

Vriendelijke groet Ruud B.

Dank je, gaat goed komen

EDIT: de skips gaan van Kitwood Hill Models komen. Heb net 2 setjes besteld bij Simon Cox, fijne man altijd om zaken mee te doen Heel toegankelijk en ook meedenkend. Deze dingen kunnen werkend gemaakt worden dus daar gaan we dan van uit

De modellen:

hudson-with-gasmech-small (1) by Ronald Halma, on Flickr

U ziet, ze passen uitstekend bij een Davenport... laat ik er daar nu 2 van hebben

Ik ook heren.

Kees.

Inmiddel ben ik weer een stuk verder.

Ik kan nu succesvol bepaalde presets sturen, waarop de arduino dan defaults maakt en de waardes terug echo't
De kleuren en ook plaatjes lijken nu ook meer te doen wat ik wil.

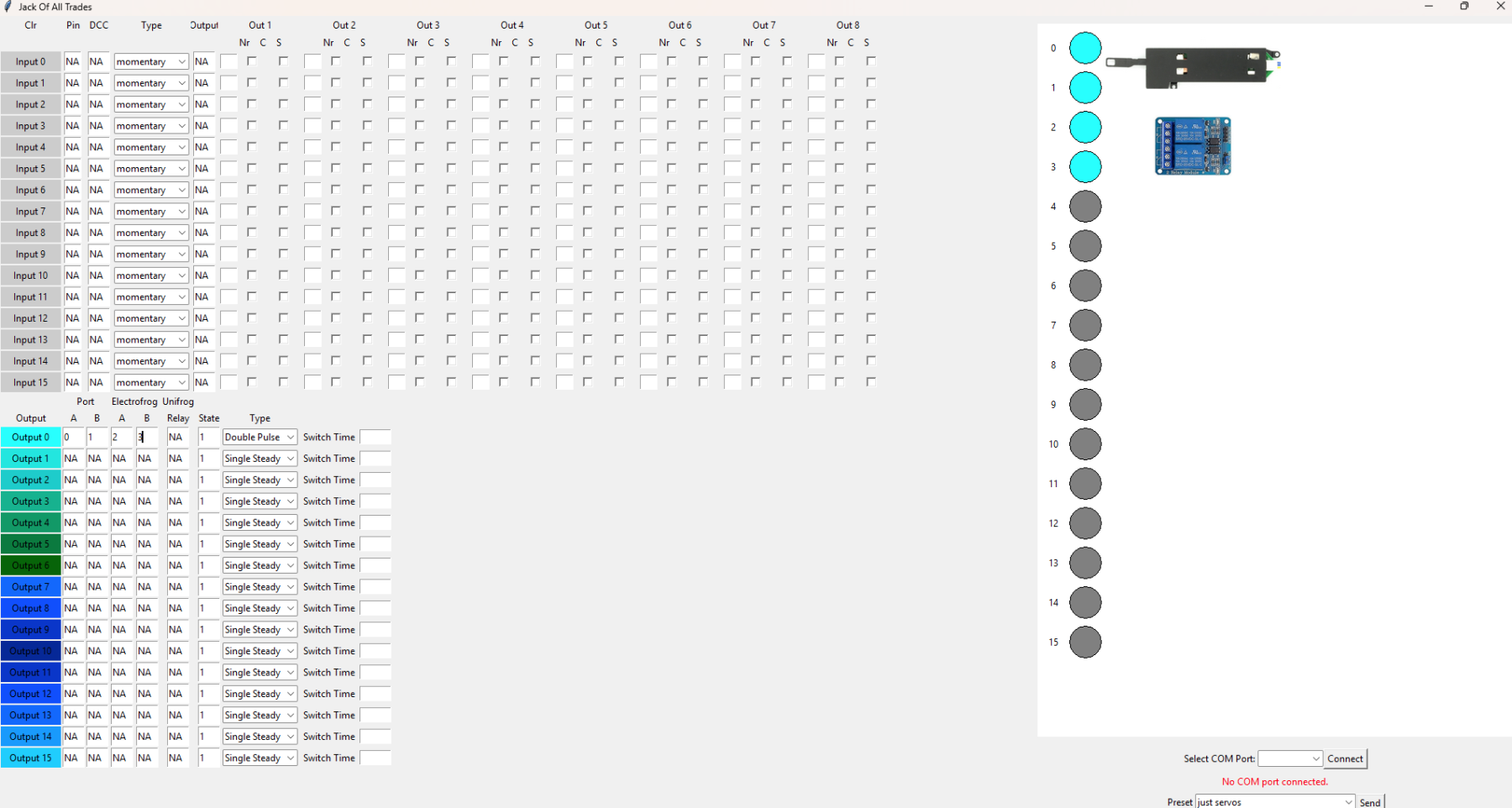

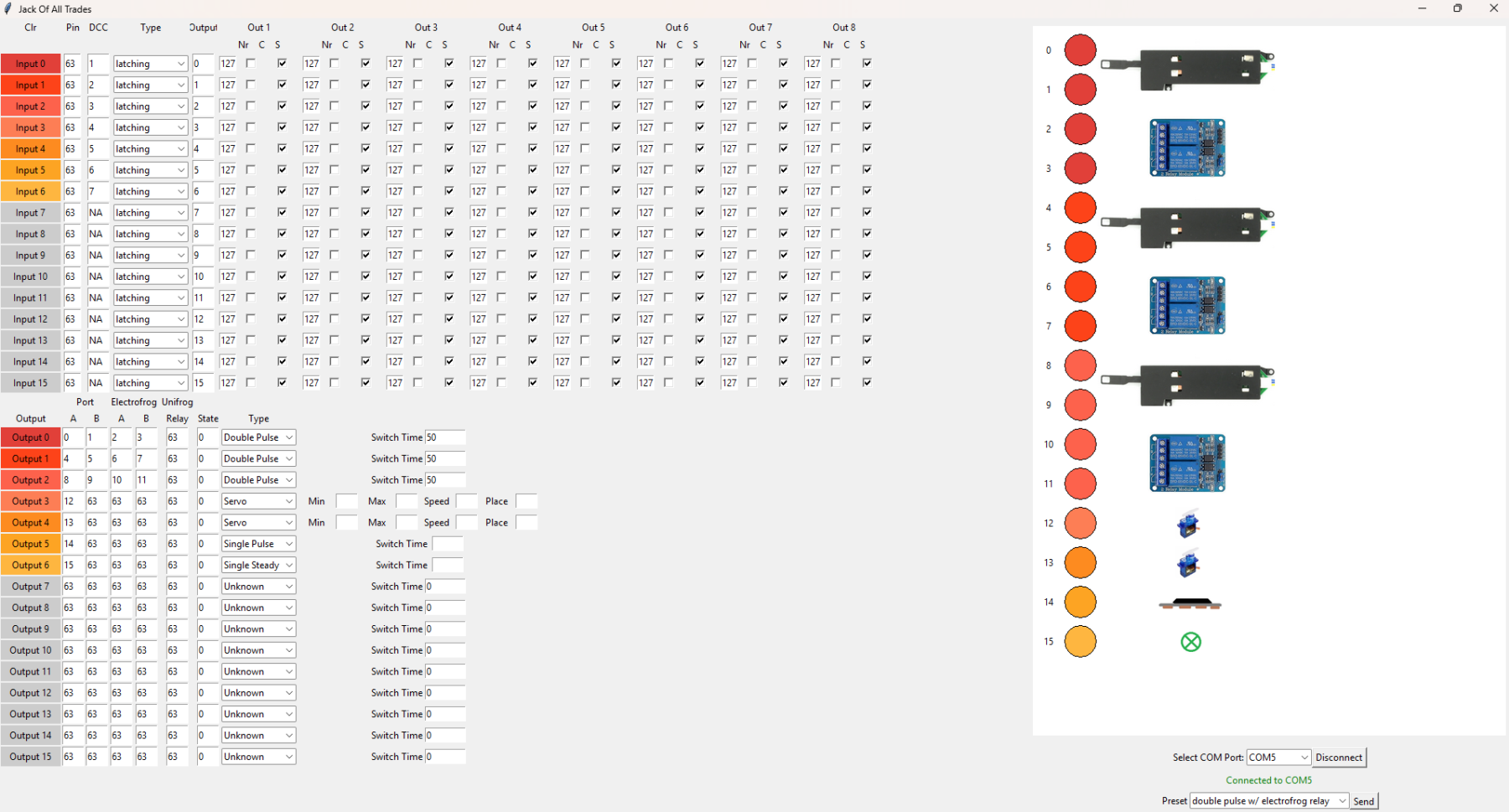

De outputs volgen de kleuren van een input. Zo kan je redelijk goed zien, wat aan wat hangt.
De bolletjes volgen de kleur van de output.  Zo heb ik hier een 3x een double pulse output met 2 relais per output (dus 4 pinnen per output), 2 servo's, een single pulse (ontkoppelaar symbool) en een single steady.



Een ongebruikte input is grijs. Zo kan je ook snel zien welke inputs wel iets van een pin of DCC adres hebben, en welke niet meedoen.


Als een output niet is gekoppeld aan een input, dan heeft hij zijn default kleuren, iets tussen groen en blauw in. Zo kan je zien dat hij niet direct gekoppeld is aan 1 input. Maar hij kan wel onderdeel zijn van 1 of meerdere 'routes'.

Mvg,

Bas

Leuk idee, kan zeker wat worden.

Wat relais betreft kies ik tegenwoordig vaak een andere oplossing: gewoon een AliExpress relais print.

Dat zou je toch niet zeggen?


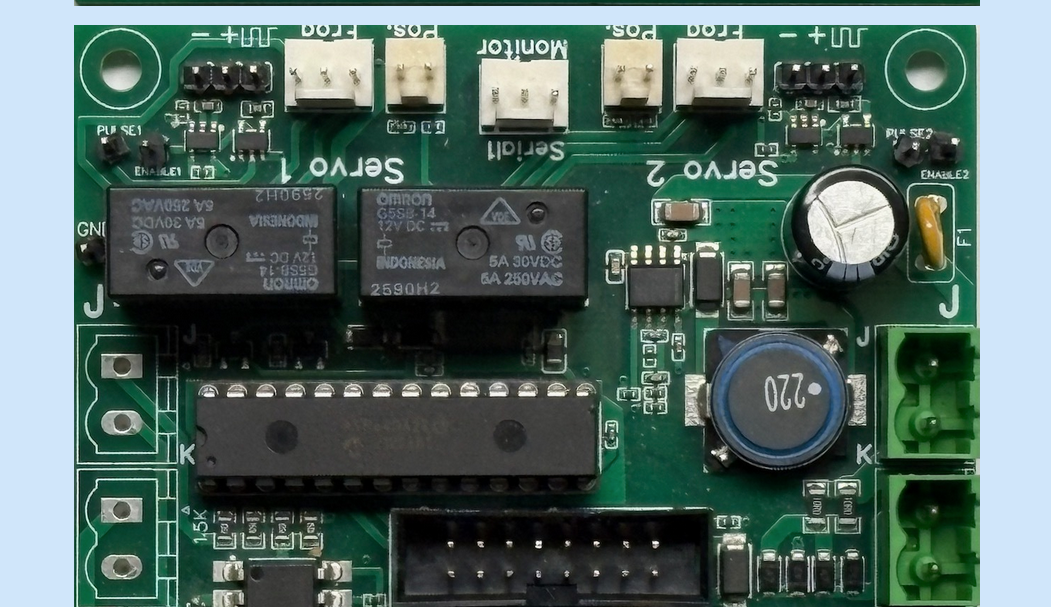

Ik weet dat het iets duurder is om relais zo uit te voeren. Maar deze ontwerpen heb ik immers al in zowel THT als SMD uitvoering. En ze zijn compatibel met de servo decoder en spoeldecoder. En bovendien, ik vind dit gewoon een veel mooiere oplossing    Ze zijn ook berekend op spanning van 12V - 18V. Die blauwe SRD relais alie dingen, de 5V variant wil je niet omdat die 75mA per stuk kunnen trekken. Op 5V wil je dat al niet. Dus die 12 V versie zou misschien een optie kunnen zijn. Ook omdat je dan een kant en klare 4 voudige zou kunnen kopen. Ik heb echter 1 klein probleem met die dingen:

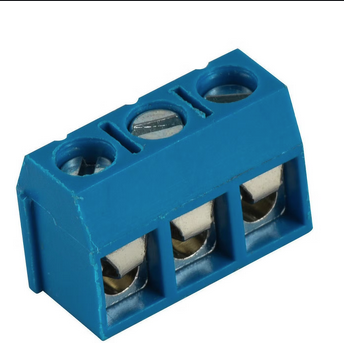

Deze dingen zijn de duivel.

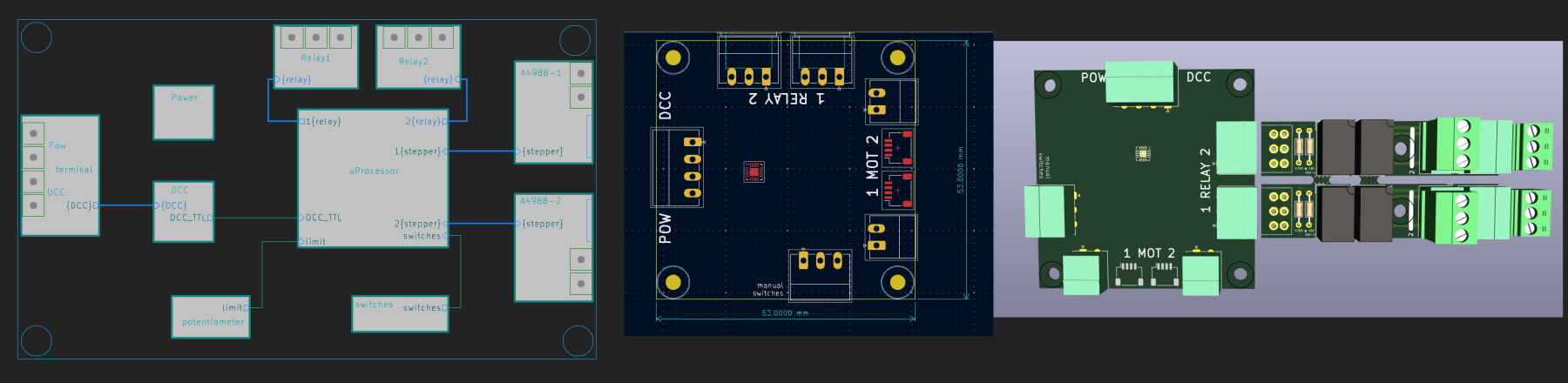

Ik heb een praatplaatje gemaakt. Leeg schema en connectoren.


Ik zat nog even naar die grotere motortjes te kieken. Die gebruiken ook JST kabels. Alleen 1 maatje groter. Dus als we die ook aanhouden, dan is de decoder print geschikt voor.. bijna alles wat we willen?

Mvg,

Bas

Een project nagenoeg afgerond waar ik al jaren niks aan had gedaan.

in 2020 heb ik een Bachmann Branchline stoomkraan gekocht.
Deze Ransomes and Rapier 45t kraan is geheel analoog, de giek en haak
waren te bedienen met een uitneembare sleutel, maar dat is onhandig.

Dus in 2020 de giek en haak al voorzien van motoren en decoders en
dat werkte prima, maar het draaien van de bovenzijde en het apart laten
werken van de stoommachine was een brug te ver, tot nu!

De kraan is nu compleet functioneel, middels een 3 tal decoders worden
de functies bediend, een 4e decoder is voor de stoommachine en deze is
ook uitgevoerd met een eigengemaakte soundfile op een ESU loksound nano.

Super blij dat de kraan nu werkt, maar het blijft natuurlijk een gimmick

Gr,

Robbert Jan.
