Tekenen met Autocad of Mastercam is natuurlijk ook een optie.

De tweede heeft het voordeel dat er ook programma's mee gegenereerd kunnen worden, nadeel is het beheersen van de software.

Beide programma's  heb ik hier thuis. Voor de liefhebbers wil ik ze wel uploaden.

Bart

[DHG500]

Kijk wel even of je geen licentieproblemen oproept. Vervelend voor jou, de stichting en de gebruikers.

Wat betreft karton, in een modelspoormagazine van een jaar of anderhalf geleden stond nog een artikel over een oudere Belg die de koppen van zijn treinen maakte door meerdere laagjes (bruin) pakpapier over een houten mal te plakken tot een dikte van ca. 2 mm. Eenmaal opgedroogd was de kop keihard en kon gevijld, geschuurd en gezaagd worden (ramen, e.d.).
Het eindresulaat zag er op de foto's overtuigend uit....

[MRP_Peter]

Voor zover ik weet is er op Mastercam zowieso een licentie die jaarlijks vernieuwd moet worden, en het gebruik van de officiele software licentie is ook niet goedkoop naar wat sommige spuitgietmallen fabrieken die ik overigens goed ken, me lieten weten.
Het programma hier posten lijkt me daarom niet echt een sterk plan.

Met vriendelijke groet,

Peter.

[Peter van der Leek]

Daar sluit ik me bij aan. Wij zijn geen uitwisselingssite van (illegale) software.
Ik wil dan ook geen links zien naar uploads van software...

[Rene_H]

Zou het niet fijn zijn, dat we hier alleen weer de oh en ah's plaatsen.
En alleen de bouw kunnen volgen van dit geweldige model.
(Karst en Gerco, wat een geweldig initiatief weer)

En deze discussie in een ander draadje voortzetten?

Is het overigens niet mogelijk de vorderingen in een soort van Galerie te plaatsen en de oh's en ah's te koppelen aan een bepaalde foto of bijdrage.
Zodat je een draadje krijgt, wat lijkt op een soort van compleet naslagwerk.
Of misschien alleen de foto's en bouw vorderingen als stikkie plaatsen
En de reacties daaronder, waar gewoon een gesprek kan plaats vinden.




[Hans van de Burgt]

In deze draad beperken we ons vanaf nu inderdaad tot het volgen van de bouw van het model in geplot styreen.

De discussie over alternatieve bouwwijzen wordt voortgezet in de draad:
Van lijntekening naar model (Het zoeken naar alternatieven).

Klik op: https://forum.beneluxspoor.net/index.php?topic=6826.0

groetjes,

Hans van de Burgt

[Karst Drenth]

Hoi,


Verder gegaan met het proefbouwen van het nieuwe ontwerp.

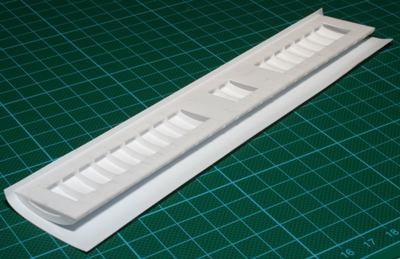

De verdere opbouw van het dak...

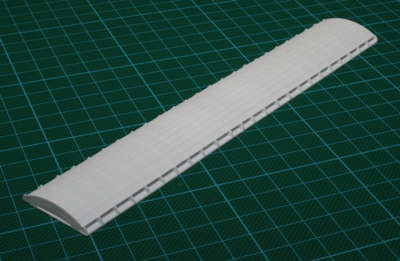

... bij afwezigheid van Gerco, zelf maar even voor plotter gespeeld  0.3mm plaat uitgesneden en in de lengterichting van richels voorzien. Fijn dat je het oude handwerk ook nog beheerst

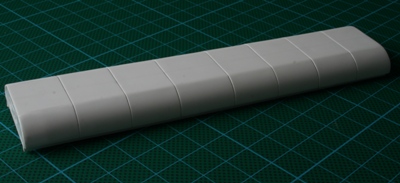

De opbouw van de bodem...



... dit was echt een goede test voor het ontwerp... lukt het om styreen over zo'n lengte netjes om zoveel spanten te buigen


En weer is de Boo een stapje verder...



De volgende vuurproef voor het ontwerp is het aanbrengen van de toplaag van het dak: 0.3mm plaat wordt over een lengte van 145mm in een radius van 4mm gebogen...

Wordt vervolgd.

Grtzz,

Karst

[Ries]

Hey Karst, ik weet hoe spannend het, met modelbouwen, kan zijn af en toe, dus heel veel succes met de test "Radius 4 buigen"

Het is wel een poepie hoor, Boo'tje

Groetjes,
Ries

[Delftinhetklein]

@ Karst,


Mooi model! Leuk om te zien dat je bouwwijze aan voortschrijdend inzicht onderhevig is

Veel van de bouwwijze herken ik uit de vliegtuigmodelbouw. Ribben ter ondersteuning en gelamineerde daken, waardoor er stijfheid en een lichte bouwwijze ontstaat.


Handig zijn de insteekposities waardoor minder bouwfouten te maken zijn....

Nu nog een mooie bouwtekening en dan op naar de massaproductie

Nogmaals bewondering!

Groet Erwin

[rail4marcel]

Leuk ding Karst. Je bent echt bezig een hele eigen bouwlijn op te zetten. Succes ermee.

[Karst Drenth]

...Veel van de bouwwijze herken ik uit de vliegtuigmodelbouw. Ribben ter ondersteuning en gelamineerde daken, waardoor er stijfheid en een lichte bouwwijze ontstaat...

  laat ik nu in m'n trein-luwe periode zo'n 6 jaar lang fanatiek modelvlieger geweest zijn

@rail4marcel

Begint er op te lijken he ?

Grtzz,

Karst

[Bastiaan]

Ik denk dat we nog niet zo gauw *Boo* zullen roepen om dit model

[Karst Drenth]

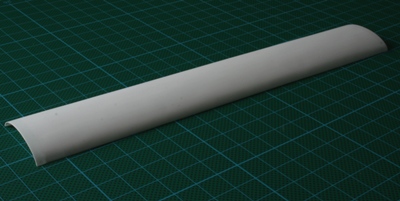

Het topdak geplaatst...



... dit was echt een goede test voor het ontwerp... lukt het om styreen over zo'n lengte netjes om zoveel spanten te buigen JA DUS !!

Het dak ligt nu te drogen, onder druk uiteraard , dus van het complete dak pas morgen foto's


Wordt vervolgd.

Grtzz,

Karst

[Karst Drenth]

Hoi,

De beloofde foto's en meer...



... Gelukt dus !!

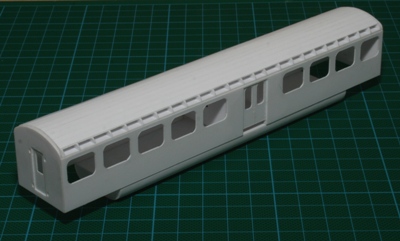

Maar ook de schortbeplating is iets opgeschoten...



... zeg maar gewoon klaar !

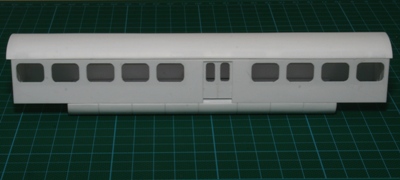

Resulterend in een al aardig compleet worden de Boo-bak...

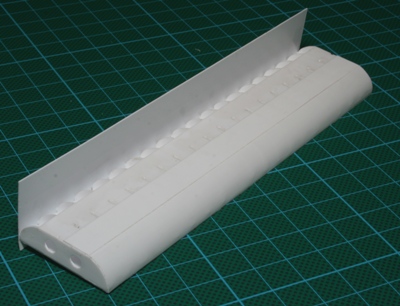

Rest nog het vastlijmen van het dak. En natuurlijk de ontwikkeling van de bodem met KK geleiding op de jabobsstellen


Wordt vervolgd.

Grtzz,

Karst

[Karst Drenth]

Hoi,

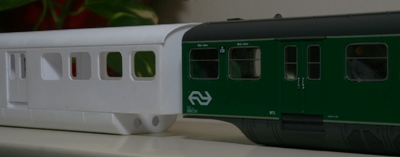

Als toegift, wat familie foto's...



Wordt vervolgd.

Grtzz,

Karst
