Auteur Topic: Modelbaanplan 'Maasstad' ep. III  (gelezen 12181 keer)

Wico

  • Offline Offline
  • Berichten: 168
  • Märklin H0 M-spoor
Modelbaanplan 'Maasstad' ep. III
« Gepost op: 05 October 2013, 09:47:07 »
Beste modelspoor freaks,

Ik lees me hier suf. Ik ben een 'total noob' op dit gebied.

Ik ben nu twee maanden bezig met het ontwerp van een modelbaan (ca. 1955) in H0.

Het is inmiddels een heel verhaal geworden, maar samengevat komt het erop neer, dat het een baan wordt met aan beide zijden een weggewerkte keerlus, met verborgen aftakkingen naar een schaduwstation onder 'het maaiveld' niveau.
Het wordt een modulair opgebouwde baan, die uiteindelijk zal bestaan uit 6 mudules van 140x70, met een totale breedte van 560cm x 140cm.
De linker keerlus gaat schuil onder een chemische fabriek aan de Maasoever, de rechter keerlus wordt verborgen onder
de stad aan de Maas, met op 'maaiveld niveau' het station van de stad.

Ik ben begonnen met het maken van de eerste drie frames voor de modules aan de linkerzijde van de baan.

Er zijn echter een paar probleempjes, waar ik niet een twee drie een oplossing voor heb kunnen vinden.

Misschien kunt u mij verder helpen?

Ten eerste ben ik een zogenaamde werkeloze uitkeringstrekker, met als voordeel, dat ik tijd zat heb, maar met als nadeel, dat ik geen geld heb. Ik moet dus heel doordacht te werk gaan en veel zelf maken.

Ten tweede heb ik een MacOS systeem, waardoor ik geen gratis spoorplan programmatje kan vinden, waarmee ik mijn plan kan bewaren en kan printen. Ik heb al van alles geprobeerd, ben niet helemaal van lotje en wil mijn MacOs niet verder in de problemen brengen.

Ik wil mijn baanontwerp nu eerst helemaal uitwerken op papier, op 100% uitprinten en daarmee het 'patroon' van de baan aanleggen, waarna ik heel gericht de juiste rails kan aanschaffen (Fleischmann Profi).

Voordat ik zelf het wiel ga uitvinden:
Heeft iemand misschien een PDF bestandje, of een URL, waarmee ik alle rails en wissels van Fleischmann Profi kan uitprinten op papier, op 100%, of zou iemand hier bereid zijn iets dergelijks voor me te maken?

Misschien heb ik niet meteen het budget voor de aanschaf van Fl.profi, maar ik kan dan in elk geval verder met de bouw van de scenery.



Alvast bedankt...

Wico

« Laatst bewerkt op: 05 October 2013, 12:22:14 door Wico »

Sander

  • Offline Offline
  • Berichten: 4670
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #1 Gepost op: 05 October 2013, 23:49:55 »
Wico,

stap af van de F* profi rail. Een onnodig dure rail, in het rails assortiment zijn er goedkopere! (die je dan wel weer zelf moet afwerken maar daar kan/mag je dan weer tijden over doen)

Wil je ooit je modules verhuizen zou ik een handzamere maat kiezen dan 140x70. Gezien de platen in de bouwmarkt 122x244 of 61x122cm zijn zou ik mijn modules aanpassen naar 60x120 of 61x122cm je hebt dan het minste afval.

Voor een baanplan programma, kijk eens naar Anyrail. (weet even niet uit mijn hoofd of die op een MacOs werkt)

mvg,
 Sander
mvg,
 Sander

Martin Welberg

  • FYA !!!
  • Offline Offline
  • Berichten: 9219
  • OO. Organisatie OntraXS!
    • Martin Welberg Scenic Studios
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #2 Gepost op: 05 October 2013, 23:57:37 »
Ben het hier met Sander eens, bij deze module maat komt het erg slecht uit een plaat. Niet iedereen kan multiplex van 153 bij 305 kopen. De 60x120 is idd de meest economische maat. 61 is niet haalbaar omdat de meesten de dikte van de zaagsnede vergeten  ::) Heb hier zelf modules van 70x120 en kan ze net baas, 140 is niet meer in je uppie hanteerbaar.
Daarnaast zou ik eens kijken naar bv Peco rail, budgetair een erg betaalbare rail, vooral als je de code 100 neemt.

tijgernootje

  • Offline Offline
  • Berichten: 11764
  • Treinen ontsporen niet,dan ligt de rails verkeerd
    • treinen foto's 1 op 1 zowel modern als museum spul
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #3 Gepost op: 06 October 2013, 11:16:37 »
De oude Flm rails zonder bedding is ook nog goed bruikbaar en helemaal niet duur,dus dat kan ook nog.
En idd die module maten aanpassen lijkt me een nood zakelijk kwaad als je dat ooit nog is wil verhuizen  ;)
Met vr gr

Floris

Harzwald Hafen Bahn,de bouw.
https://forum.beneluxspoor.net/index.php?topic=94249.0

Wico

  • Offline Offline
  • Berichten: 168
  • Märklin H0 M-spoor
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #4 Gepost op: 06 October 2013, 13:41:07 »
Bedankt voor jullie reacties.

Goeie tip over die modulematen. De baan is opgedeeld in modules, JUIST omdat ik ze vaker zal moeten gaan verhuizen. Ik woon anti-kraak, omdat ik mijn huis al bij de bank heb moeten inleveren.
Groot voordeel van op die manier wonen is, dat ik meestal veel ruimte tot mijn beschikking heb, nadeel is dat ik vaker verhuis als iemand anders.

Maar als ik ga verhuizen ben ik meestal niet alleen en 70 cm past door vrijwel elke deur. Ook zal ik niet vaak gebruik maken van hele platen. Ik werk op frames, gemaakt van hout. Op die frames kan ik vrijwel alles aanleggen.

Peco rails is ook een goeie tip, Fleischmann Profi was mijn keuze, omdat ik dat uit de catalogus ken. Verder heb ik er geen ervaring mee.

AnyRail is niet beschikbaar voor Mac. Alleen RailModuler is er voor de Mac. Maar die moet ik kopen.

Waar het me in eerste instantie om gaat is de printbare 100% dummy rails. Iemand enig idee hoe ik daaraan kom?


Tjalling

  • Offline Offline
  • Berichten: 3412
    • modulebaan.nl
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #5 Gepost op: 06 October 2013, 19:31:17 »
Als je tijd zat hebt:
Probeer deze: http://www.xtrkcad.org/Wikka/MacOSX

Het is een programma met erg veel mogelijkheden en gratis, daar staat tegen over dat je wel wat tijd moet investeren in het leren kennen van het programma.
Als je gebruik maakt van flexrail ken ik geen betere mogelijkheid.

Groet,
Tjalling
modulebaan.nl

Wico

  • Offline Offline
  • Berichten: 168
  • Märklin H0 M-spoor
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #6 Gepost op: 07 October 2013, 17:38:58 »
Thanx Tjsalling,

Ik heb inmiddels RailModeller aangeschaft. € 35,- maar waarschijnlijk bespaart het me uiteindelijk geld aan onnodig aangeschaft materiaal.

Erg lastig, maar middagje oefenen en wie weet...


Ook voor printen op 1/1 verhoudingen (zeggen de makers)



Wico

  • Offline Offline
  • Berichten: 168
  • Märklin H0 M-spoor
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #7 Gepost op: 09 October 2013, 13:42:02 »
Wel weer even een andere vraag:

Ik heb de linker keerlus verlegd en samengevoegd, hij gaat nu dubbelspoor afdalen naar het schaduwstation, net als de rechter keerlus.

Ik heb hiervoor in RailModeller radius 3 en radius 4 van Fleischmann Profi gebruikt.

Is radius 3 wel bruikbaar? Kan je die nog aanleggen met flexrails?


Daniels

  • Offline Offline
  • Berichten: 777
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #8 Gepost op: 09 October 2013, 21:52:35 »
Radius 3 van flm profi is heel goed te doen, kleiner kan ook wel maar bij stijging is een ruimere bocht straal prettiger.


Wico

  • Offline Offline
  • Berichten: 168
  • Märklin H0 M-spoor
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #9 Gepost op: 09 October 2013, 22:38:15 »

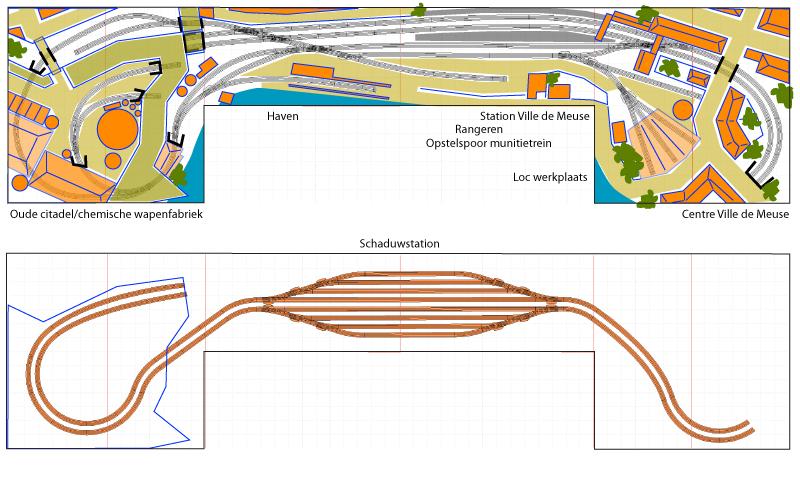

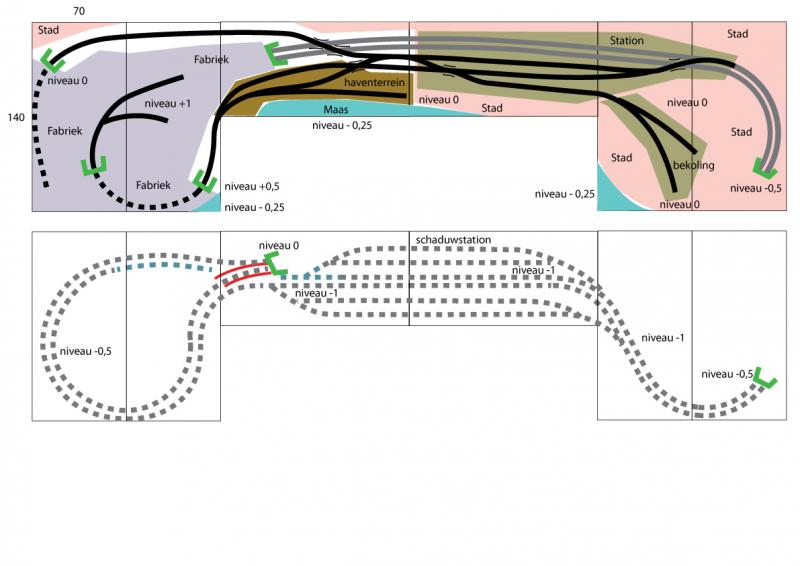

Nog even een update van het ontwerp. De stad heet nu 'Ville de Meuse'.

Na het 'afmaken' van deze tekening lijkt het gevoelsmatig wel of ik de baan al heb aangelegd.

Wat is jullie mening over dit ontwerp?


Sander

  • Offline Offline
  • Berichten: 4670
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #10 Gepost op: 09 October 2013, 22:52:42 »
Welk nut hebben de korte doodlopende spoortjes die ook nog eens verdwijnen in tunnelportalen?

mvg,
 Sander
mvg,
 Sander

Wico

  • Offline Offline
  • Berichten: 168
  • Märklin H0 M-spoor
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #11 Gepost op: 09 October 2013, 22:55:07 »

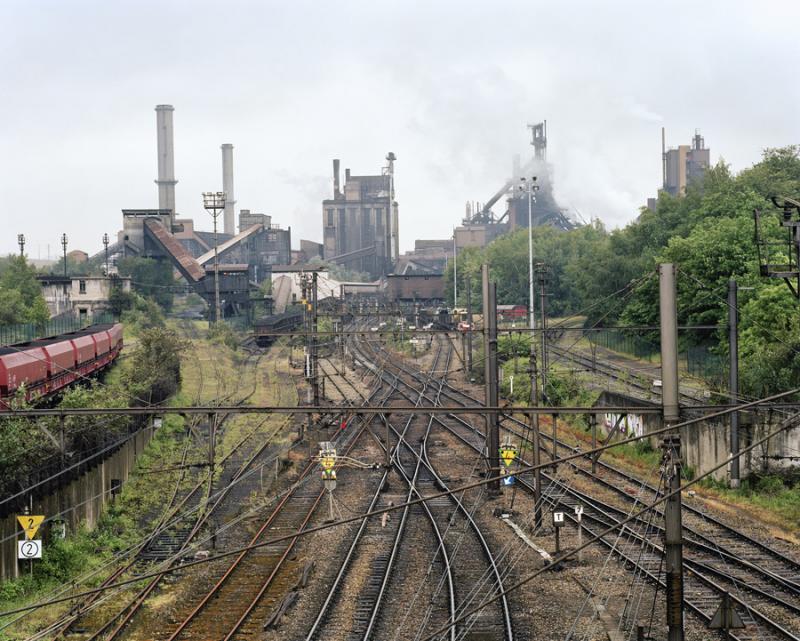

Nog een paar sfeerimpressies:














Ik mis alleen nog een mooi stationsgebouw... ;-)
« Laatst bewerkt op: 09 October 2013, 23:04:48 door Wico »

Wico

  • Offline Offline
  • Berichten: 168
  • Märklin H0 M-spoor
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #12 Gepost op: 09 October 2013, 23:10:40 »
@Sander,
...dat zijn overdekte laad-, losplaatsen. Gevaarlijk spul soms die chemicaliën...

tijgernootje

  • Offline Offline
  • Berichten: 11764
  • Treinen ontsporen niet,dan ligt de rails verkeerd
    • treinen foto's 1 op 1 zowel modern als museum spul
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #13 Gepost op: 10 October 2013, 08:00:32 »
Dan wordt dat dus laden/lossen met 1 of 2 wagens tegelijk ?
Ok je hebt met een lange trein wel gelijk een dagtaak,das dan wel weer iets handigs  ;D
Met vr gr

Floris

Harzwald Hafen Bahn,de bouw.
https://forum.beneluxspoor.net/index.php?topic=94249.0

Basilicum

  • Prae-adviseur
  • Offline Offline
  • Berichten: 5348
    • Dönsdorfer Bauberichte
Re: Modelbaanplan 'Maasstad' ep. III
« Reactie #14 Gepost op: 10 October 2013, 09:35:52 »

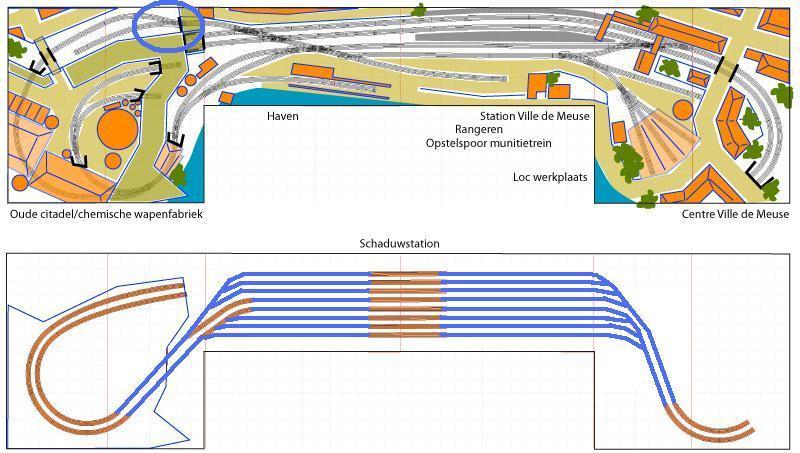

Het baanplan ziet er goed doordacht uit. Alleen zijn de bogen rechts in de hoofdsporen aan de korte kant. Dat kan moeilijk anders door de beschikbare ruimte. Ik heb een beetje gekleurd in de tekening:



  • In de cirkel ligt een rechtse wissel. Ik zou hem vervangen door linkse wissel. Dat zorgt voor een rustigere treinenloop.
  • De sporen in het schaduwstation zijn aan de krappe kant. Zeker als je ze vergelijkt met de sporen in het zichtbare station. De blauwe lijnen laten zien dat het ook anders kan.

Succes! (y)

Groet,
Bas
