MARDEC, de Multifunctionele ARduino dcc DECoder.

[bask185]

Die enter deed het soms niet, omdat het commando slechts '\r' moet zijn ipv '\r\n'. Ja wist ik veel  . Ik liep tegen hetzelfde probleem aan en ik ging ff in Nico's code snuffelen.

Edit: denk dat er veel meer knoppen bij moeten. +-CFIBSTRADNEP in ieder geval

Ik kwam tot de conclusie dat we het anders moeten aanpakken. Ik wil eigenlijk in de GUI zelf een soort van menuutje met controls maken waarbij je dan van allerlei dingen kan instellen, dan kan je op voorhand port nummer, dcc adres, servo standen en weet ik veel wat nog meer prepareren en dan met een 'send' knop de hele reeks in 1x opsturen. Ik denk dat dat iets intuitiever is, want ik heb naar mijn mening met dit nu niet echt heel veel bereikt ofzo



Zal me nog wel pauzes kosten

Bas

[Albert de Heer]

Hebben daar niet al 8 jaar het DCC-shield voor?


De eerste versie.

Maar beter goed gejat dan slecht bedacht.

Mvg Nico

Ja, ik heb blijkbaar je dcc-shield uitgebreid met dupont pinnen voor servo's. Ik denk dat dat het enige verschil is. Ik had me nog niet echt in je DCC_shield verdiept omdat ik iets zocht waar servo's rechtstreeks opgeprikt konden worden.
Ik had niet de intentie iets te jatten of te klonen.
(En ik ga ze zeker niet massaal produceren voor derden).

[Bert55]

Dan laat ik het even liggen Bas

Door die \n weg te laten werkte het veel beter. Had ook al een stel knoppen erbij gemaakt.
Nog best wel een paar dingetjes. Bijvoorbeeld de opgehaalde string. Display ervan gaat niet helemaal goed.
Bij display all laat die alleen de laatste helft poorten zien.
Grafisch staat het ook nog in de kinderschoenen

[Bert55]

Benieuwd  wat in deze jouw” al mijn goede ideeën “zijn Bas


Het niet goed weergeven van display all kan komen door de tekst in de interface dat er iets met lettertypes is. Begrijp dit verder niet, wel verschillende lettertypes ingesteld maar resultaat blijft hetzelfde.

Er moeten binnen de huidige gedachte wel veel knoppen aangemaakt worden, wellicht een half toetsenbord, dus betere ideeën zijn welkom.

[bord4kop]

Even hier verder, want ik heb een bruggelijkrichter toegepast.

Dat hielp goed v.w.b. de bezetmelders. Die reageren nu een stuk beter; sneller en accurater.

Maar nu is de Mardec Servo controller uitgevallen

De rails en de decoders zitten op een eigen DCC ringleiding.
De J & K (bij mij zwart en rood) vanaf de Z21 is opgesplitst. De ene Zwart/Rode draad heeft deze bruggelijkrichter (op rode draad) en gaat naar de (ringleiding van de) rails
De andere Zwart/Rode draad, zonder gelijkrichter, gaat naar de DCCnext(s) en de Roco-GBM modules.

De GBM 's geven netjes bezet aan, dat werkt nu beter.
Op de DCCNext branden alle LEDjes wel netjes, maar de servo's doen niets meer. De eerste keer wel, maar na een tijdje niets meer.


Ik wordt er wel echt moe van zo. Continue werkt het bagger, helemaal niet, dan soms, soms even en vervolgens weer helemaal niet.
(niet alleen de DCCnext's, maar ook de Roco's en GBM 's, de Z21, treinen, iTrain.. alles ku.. )

Ik ga even kijken hoe nu verder. Misschien begin ik wel weer helemaal vanaf 0. Als ik hulp nodig heb dan meld ik me hier weer!

Voor nu: heel erg bedankt voor de hulp, geduld en adviezen Nico en de anderen!

[bask185]

Bluetooth en DCC Next zit leven in.

Ik had er niet veel werk aan. Je moet met zgn. AT commando's dat ding instellen. Ik heb alleen de pincode op 9999 gezet, de naam DCC_next gemaakt en de baudrate gezet conform de mardec code. Dit zou je makkelijk met een scriptje kunnen doen.


Het was even zoeken naar een goede app. Er zijn echt veel van en ze zijn het allemaal net niet. Deze bevalt me tot nu toe


Je hebt naast de terminal ook nog dit schermpje waar naar je kan wisselen. Stelt weinig voor. Ik heb nog geen servo aangestuurd, maar als ik daar ben wil ik pijltjes omhoog en omlaag gebruiken om de servo aan te passen. Als dat lukt, kan je je mardecs inbouwen en dan met je smartphone de laatste graadjes aanpassen.

Mvg,

Bas

[bord4kop]

Toch nog even een reactie.

Ik heb de hele handel aangepakt. De DCC voeding aangesloten per blok. Dus de "massa" overal op de linker spoorstaaf. En per blok een aansluiting (rechter spoorstaaf) op de terugmelders.
Ook de wissels zitten -soms per twee- allemaal op een eigen poort op de bezetmelder.
En nu werkt het allemaal perfect!

15 blokken / wissels op de Roco-Litfinskui combinatie en 8 servo 's op de Mardec.
Volgende stap is om de seinen op de tweede en derde DCCnext aan te sluiten. Ik heb er weer zin in

[Hans van de Burgt]

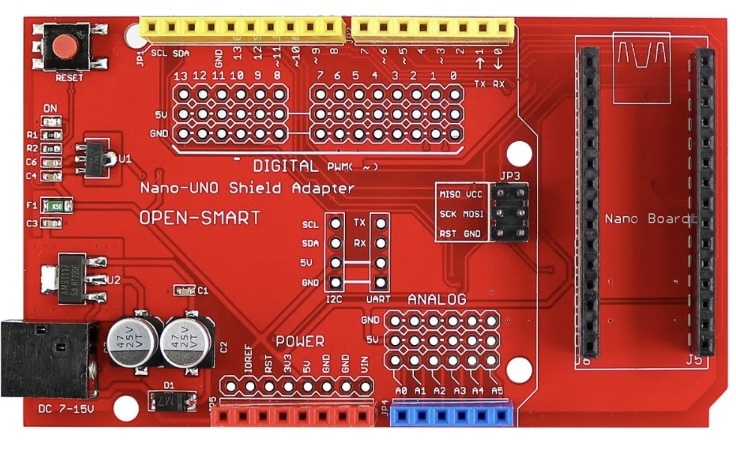

Ik heb nog een paar Arcomora shields liggen voor op een Arduino Uno. Ik twijfel of ik een paar extra Arduino Uno’s bestel, of dat ik onderstaande nano-uno shield adapter ga gebruiken. Ik heb namelijk nog verschillende Nano Aduino’s. Ik wil ze gebruiken voor Mardec.



Gr, Hans

[Albert de Heer]

Ik meen me te herinneren dat een nano niet genoeg geheugen heeft. Het schijnt met een trucje wel te kunnen maar ik weet de details niet uit mijn hoofd. Maar het lijkt me verstandig dat even uit te zoeken

[bask185]

Een nano heeft dezelfde chip als een unu, maar er zit een andere bootloader op. Dat is een stukje code wat programmeren via USB mogelijk maakt.

Je moet de nano voorzien van de bootloader van een UNO. Dat hele process staat hier haarfijn uitgelegd.
https://docs.arduino.cc/built-in-examples/arduino-isp/ArduinoISP/



Mvg,

Bas

[NTeering]

Op de download site van Arcomora staat al sinds jaar en dag een document over het bootloaden.
https://www.arcomora.com/wp-content/uploads/2021/08/flash_bootloader.pdf


nico
