@ Ben, schaterlachen mag best, ik hoor het toch niet!
Ik geef gerust m`n fouten toe, daar leer ik van.
Dit gebeurt mij niet nogmaals

Oplossing gevonden met de Loconet bezetmelder kaarten, had `m waarschijnlijk verkeerd geprogrammeerd.
Had `m dacht ik eerst ingesteld als bezetmelder 2, ipv 17.
Heb `m nu kaart nr 11 gegeven en ook de blokken aangepast, nu werkt het wel.



Wordt vervolgt,.....

[nighttrain1]

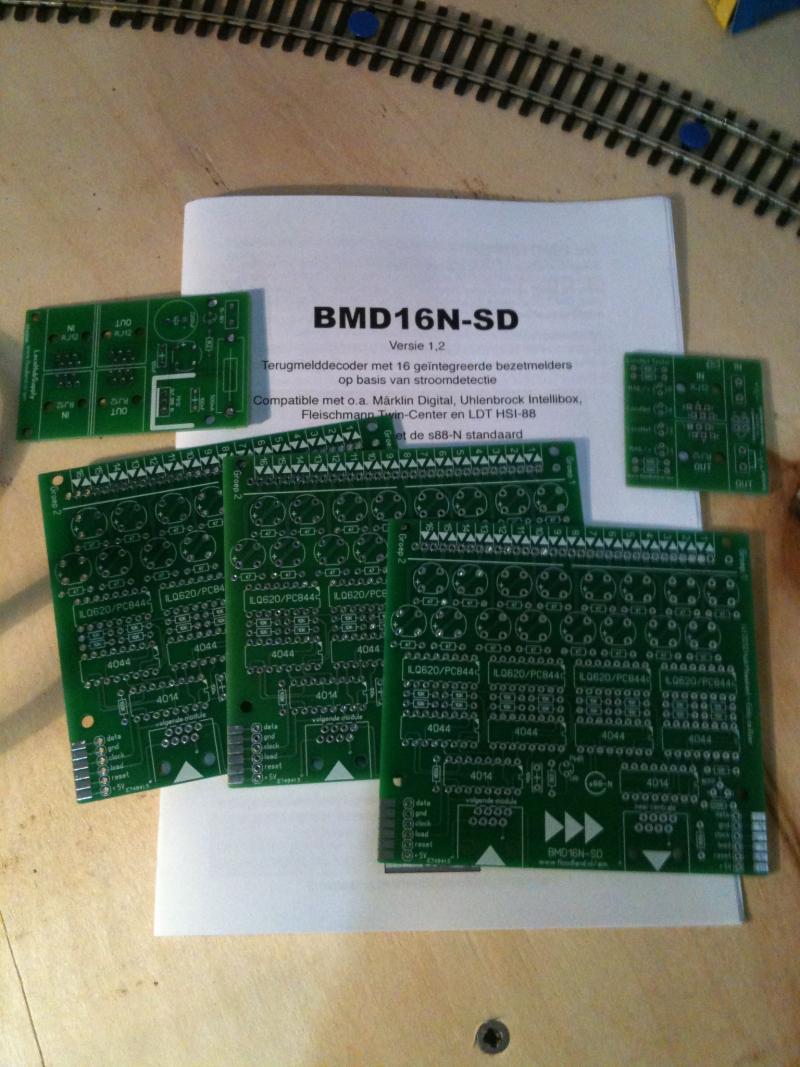

Vanmiddag leuke printplaten tbv bouwpakketjes opgehaald in Soest. (Dochter moest in Soest Hockeyen en ik had rijbeurt).
Wim heeft ze ook compleet gebouwd, maar zelf in elkaar zetten en solderen, vind ik ook leuk om te doen.
Voordeel van deze printplaten is dat ze eenvoudig zijn door te koppelen zonder gebruikt te maken van RJ45 stekkers met bijbehorende (vaak veel) te lange snoeren, vind ik beter.
Die RJ45 snoertjes kan ik zelf ook maken, maar ik vind eigenlijk die contrastekkers maar nix, heb al 2x mee gemaakt dat er slechte contacten in die vrouwtjes zaten, contacten waren afgebroken.


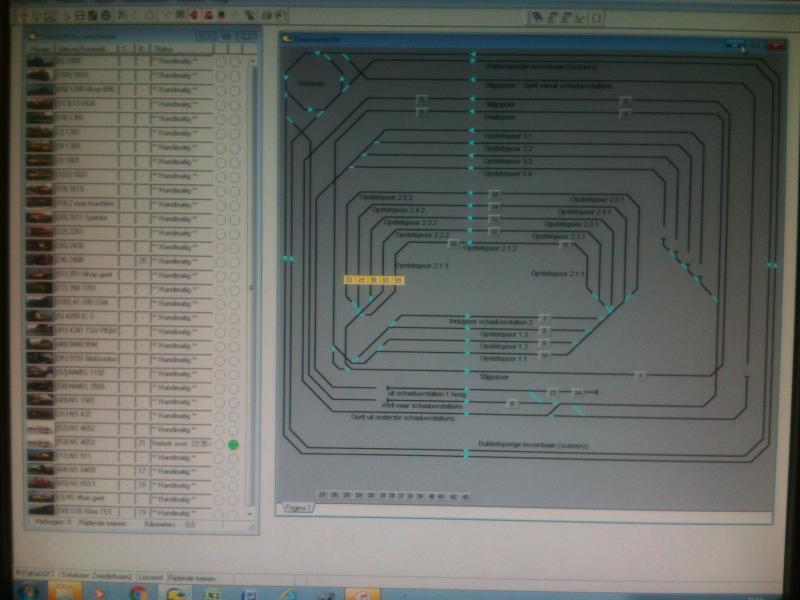

Van de week 1 opstel spoor voor 2 lange treinstellen in schaduwstation 2 aangepast/omgebouwd voor 3 korte treinstellen. Ook Koploper is aangepast zodat alle korte treinstellen tot een maximale lengte 1,1 mtr op de 3 sporen van schaduwstation 1 kunnen plaatsnemen en vervolgens achter elkaar aan over het aangepaste spoor door schaduwstation 2 kunnen rijden, (blokken 11, 22 en 17).
Zo is er ook in schaduwstation 1, 1 spoor gereserveerd (blok 7) om te lange treinstellen, door te kunnen laten rijden naar schaduwstation 2.
In de blokken 15 en 21 kunnen elk een 8 delige ICE-3 of een 10 delige TGV op plaats nemen.

Nu weer verder met testen...........

Wordt vervolgt.....,

[nighttrain1]

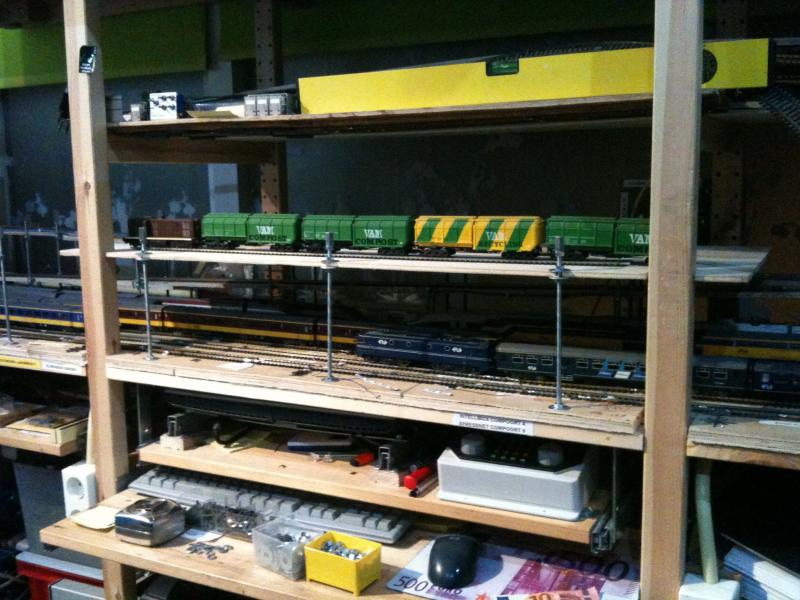

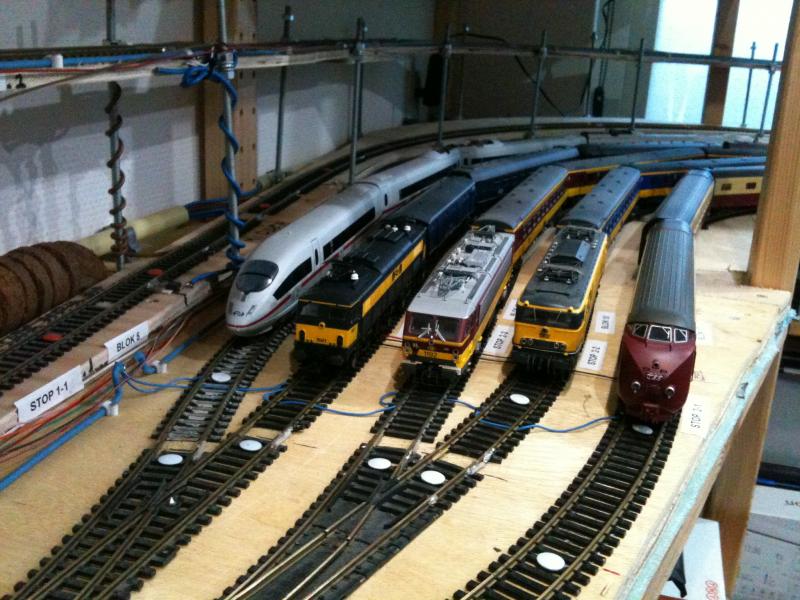

Gisteren de schaduwstations wat gevult met diverse treinen, de goederen treinen er af en treinstellen en getrokken reizigers treinen erop.

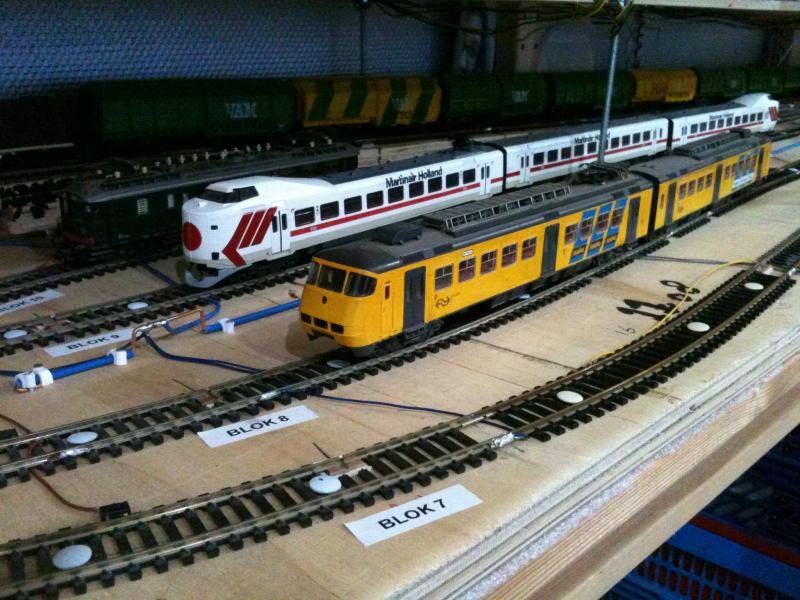

Schaduwstation 1, de 2488 met VAMtrein vertrekt naar boven om van de baan te verdwijnen in de opslag.

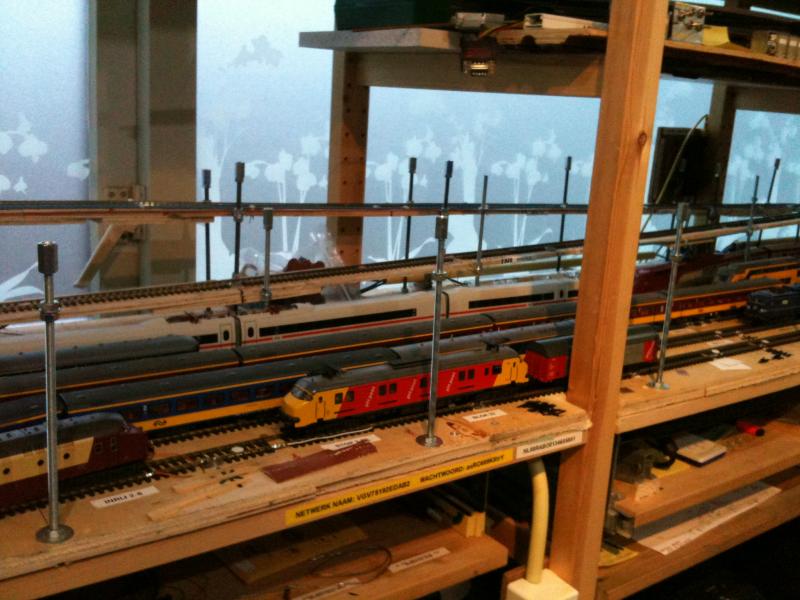

Uitrijzijde van schaduwstation 2




Wachtsporen voor de uitrijsporen van schaduwstation 2, daar waar de treinen inrijden.

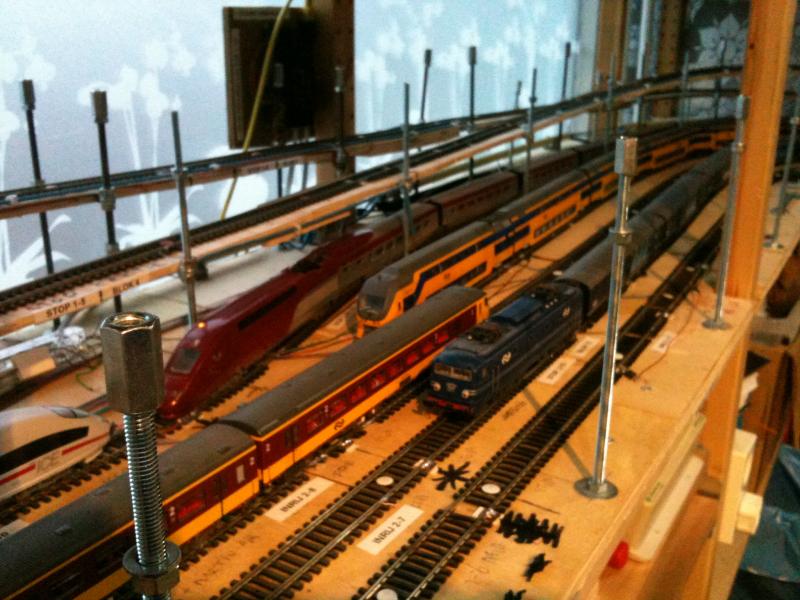

Veel treinen hebben inmiddels al wat rondjes rond gereden en nu blijken er toch nog wat stopsecties aan de lange kant; de ICE-3 en TGV passen maar net op hun opstelsporen en daar in tegen blijkt de Benelux met 1192 lok van de NMBS en de IC-R rijtuigen te lang te zijn. deze houd 2 blokken bezet. Die gaat dus naar het schaduwstation voor getrokken treinen en goederentreinen op niveau 1. De oude Benelux mat `73 met NMBS 25.2 lok en de rest zie mijn avatar, past zo te zien wel, deze is in lengte 1 rijtuig korter.

Verder is er test gereden met een 1500 met een stalen D + 2x een Plan N en 2x een Plan K.
Een 6 delige IrmDdm.
De gele 1302 met 4 IC-r rijtuigen en een Df.
En de blauwe 1301 met een stam Plan E en 1 plan W.

De korte treinstellen (Ram TEE, Mp 3020, IC-III Martin-Air, Sprinter en de Blokkendoos) zijn nog niet van hun plek geweest.

Wordt vervolgd.....,


[nighttrain1]

Tijdens het proefrijden en instellen van de stopsecties van de schaduwstations, ik begonnen met het bevolken van een aantal rijtuigen en als ze dan toch open zijn, komt er gelijk ook led verlichting in.


Als eerste was m`n blauwe Plan W aan de beurt .

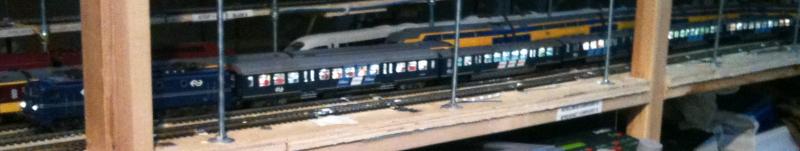

Gevolgd door een Plan E, 2e klas.

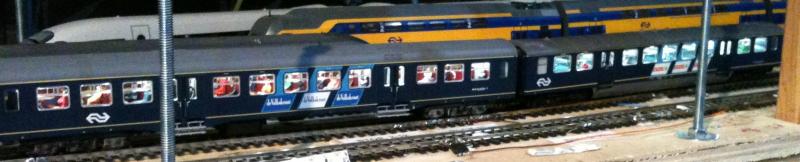

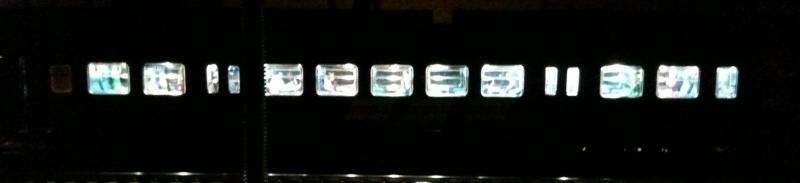

Samen ziet dat er dan zo uit.

De rijtuigen zijn voorzien van een 2 tal stroom afnemers van Digikeijs, de DR60005, een gelijkrichtbrug, een elko van 100UF en een stuk plak ledstrip 12 Vdc, welke door midden geknipt is en in het midden de + aan de - van elkaar weer aan elkaar gesoldeert, nu brandt het niet zo fel en best wel mooi. De elko zorgt er voor dat de verlichting minder snel knippert bij een stroom onderbreking. De led strip heeft setjes van 3 leds en de leds zitten er om de 15mm op.

Wordt vervolgd

[nighttrain1]

Met de 1301 met vishaken ervoor is het een mooi setje geworden.

Voor de info: 1301, Plan W1-B, Plan E-B, Plan E-RD, Plan E-B en Plan E-A.

Wordt vervolgd.....,

[NS264]

Das weer een flink elektronisch klusje geweest.

Maar het resultaat is mooi .

[Dion]

Ziet er goed uit.

[ReneH0]

Ziet er zeker goed uit

[Daafs128]

Ziet er zeker zeker goed uit

[nighttrain1]

iedereen bedankt voor uw positieve reacties!
Zo moeilijk is dat niet, en je heb maar 2 componentjes extra nodig.
Dat zijn een gelijkrichter en een elko.

Hoe dat moet ga ik jullie bij m'n volgende post uitleggen.
Dan komt er ook een foto mee van de in aanbouw zijnde 2 laag.

Of te wel wordt vervolgd....,

[nighttrain1]

Zoals beloofd;

Een rijtuig voorzien van led plakstrip binnen verlichting lijkt moeilijker dan het feitelijk is.
Het kan zelfs zonder gebruik te maken van een printplaatje.

Wat heb je nodig? Of wat heb ik gebruikt….:

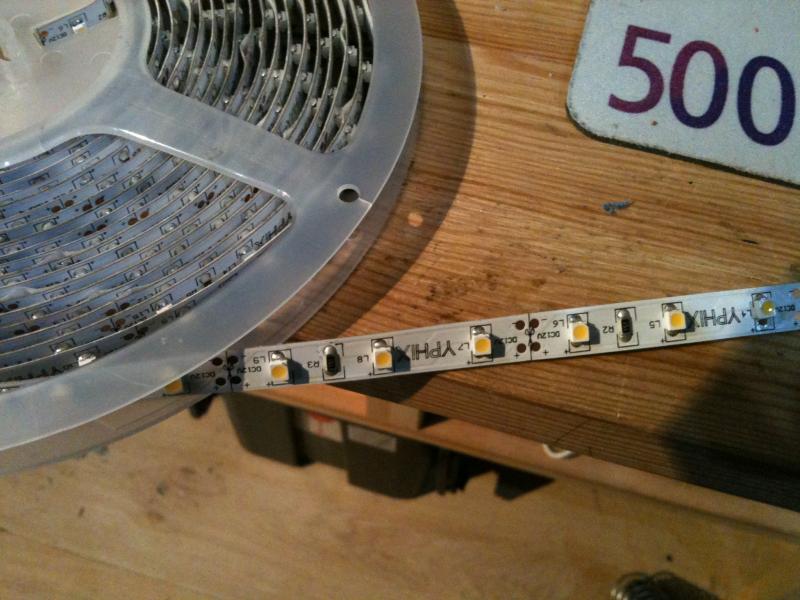

Een stuk plak led strip van 5* delen, met leds om de 15mm, in series van 3 leds, afknipbaar.

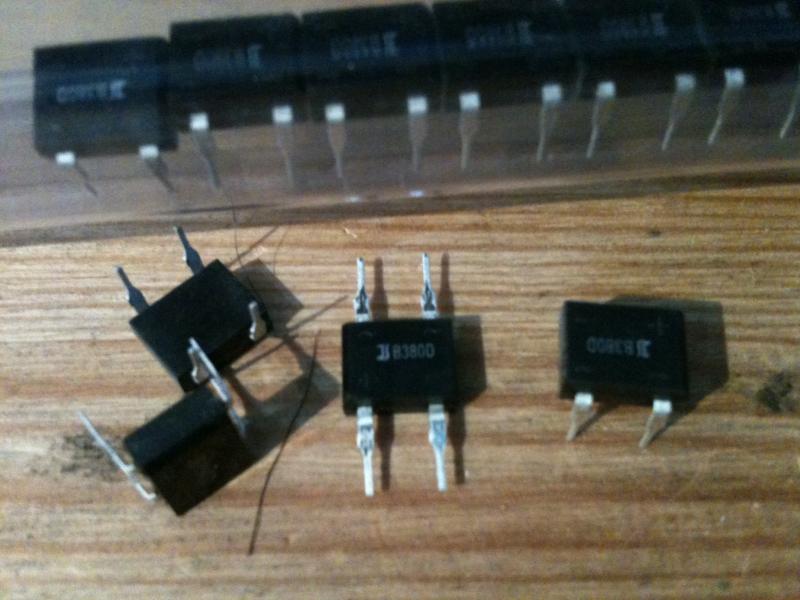

Een gelijkrichtbrug, (Conrad art.nr. 501174 – 89 € 0,26)

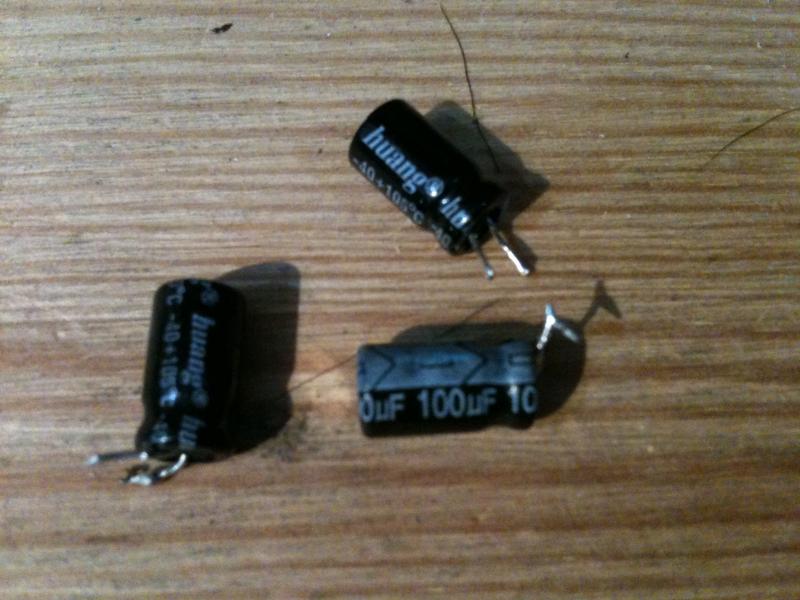

Een elko met een waarde van 100Uf 35V (Conrad art. nr. 443974 – 89 € 0,06)

2 stuks stroomafnemer voor in draaistel van Digikeijs, art. nr. DR60005 (Grootendorst € 10,- voor 10 stuks met 10cm draad).
Wat iets harskern soldeertin,
Stukjes draad, 0,34mm2
Stukjes krimpkous
Poppetjes voor in je rijtuig, (mijne zijn van http://www.modelleisenbahn-figuren.com/spur-h0-figuren_2997084.html)
Superlijm.(Loctite 495)

Gereedschap:
En een soldeerbout, striptang, kniptang, boormachine met boortje 1,5mm

Hoe te doen,

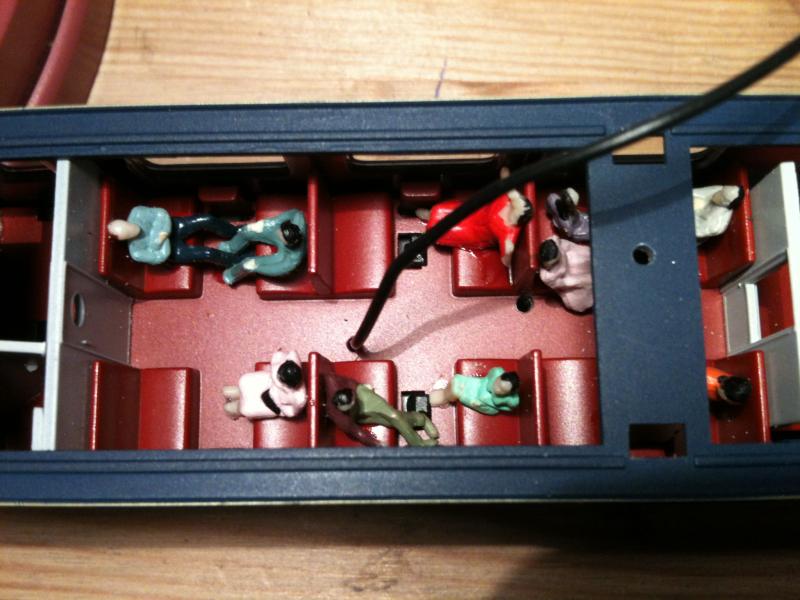

Open het rijtuig en lijm je poppetjes in de stoelen op plaatsten waar je het leuk en realistisch vind.
Zorg dat er ruimte open blijft voor de gelijkrichter en de elko.


Deze heeft bij mij een plekje in de bagage ruimte of op het balkon, waar mogelijk gaat de elko de toilet ruimte in.

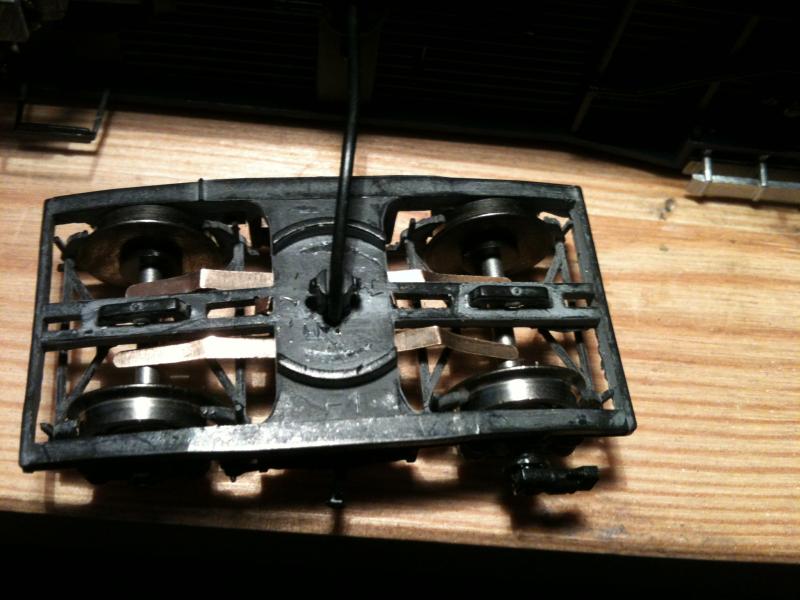

Demonteer de draaistellen zodat de stroomafnemers erin gezet kunnen worden, verbuig de lipjes iets naar beneden zodat ze goed contact maken met de assen.
Kijk gelijk even of er niet toevallig een as verkeerd om in het draaistel zit, de isolaties moeten aan de zelfde kant zitten, bij het andere draaistel moeten de isolaties aan de andere zijde zitten, anders gaan de leds niet aan.
Boor een gaatje ter hoogte van de draaistellen door de rijtuig bodem, maar pas op dat je de kortkoppeling terug trek veer en aanhechtingspunt niet beschadigd!


Ik laat de draad van het draadstel er aan de kort koppelingszijde omhoog komen, langs de draaistel ophanging en laat de draad binnen komen van in het gangpad naast een bank, vaak ter hoogte van een raamstijl, dan zie je de draad niet zo snel zitten van buiten af.
De draad loopt door omhoog door het dak naar een ~contact op de gelijkrichter, elke draad van een draaistel naar een eigen ~contact.
Aan de andere zijde van de gelijkrichter soldeer ik de – van de elko aan de – van de gelijkrichter.
Doe je dat niet en soldeer je de – van de elko aan de + van de gelijkrichter en andersom, blaas je de elko op, binnen enkele tellen, met alle gevolgen van dien, ontploffing in je rijtuig en ongezonde gassen in je leef omgeving!!


De elko moet dus + aan + en – aan -.
De elko zorgt er voor dat de dip bij een kleine stroomonderbreking wordt gevuld met het ``leeg lopen`` van de elko zodat de verlichting geleidelijk uitgaat.
De + soldeer je nu ook een de + van de led plak strip, en dat doe je ook met de -.

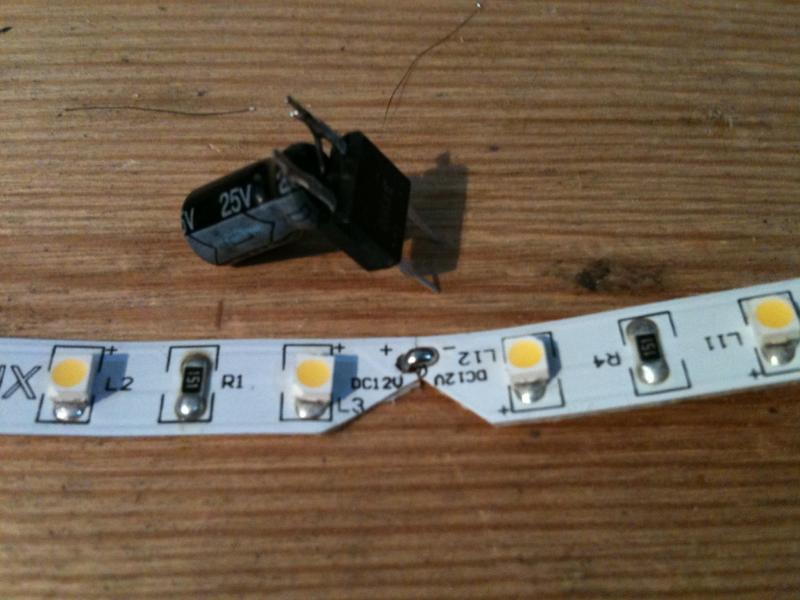

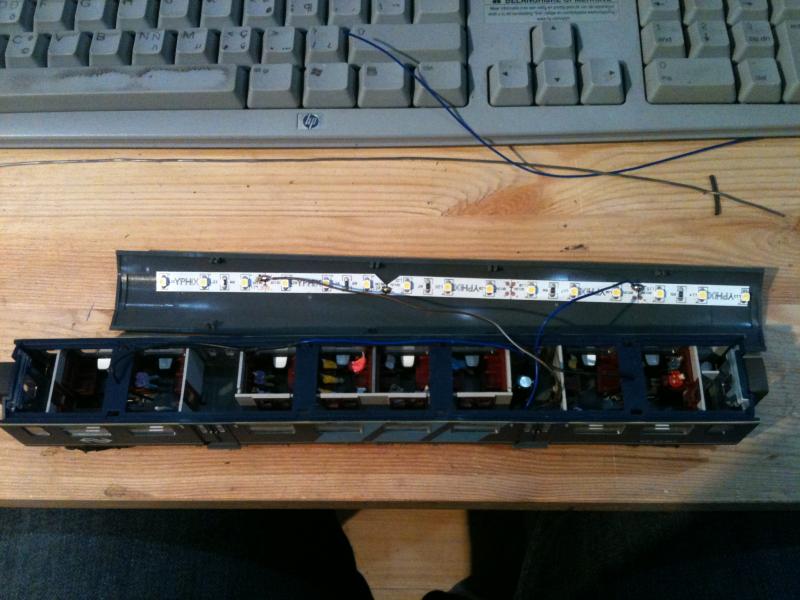

Ik heb mijn ledstrip eerst nog door “midden” geknipt en de eene (2/5) helft, de + aan de andere (3/5) helft, de – gesoldeerd. Zo staan de stukjes led strip in serie.
Zo ontstaat er een minder felle licht opbrengst en gaat de verlichting veel langer mee.

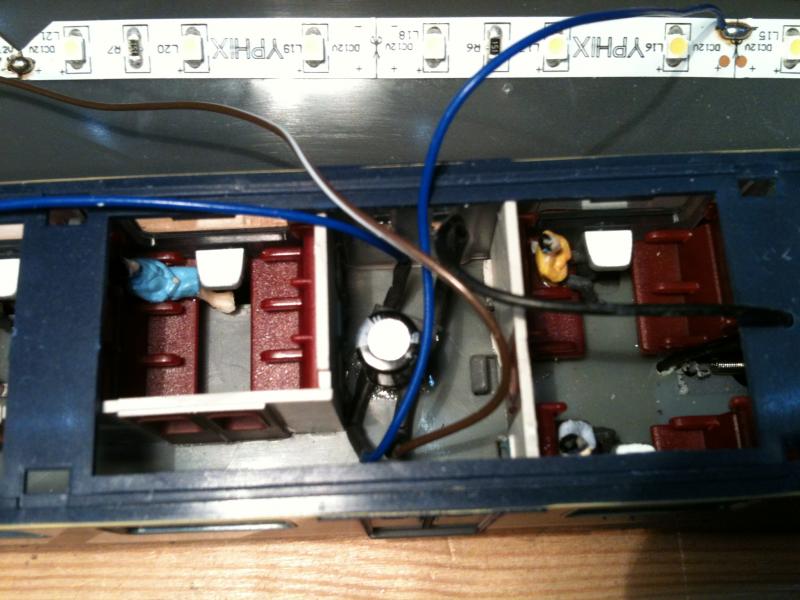

Bij de laatste foto van de Plan E 1e klas, zit de ledstrip niet in het midden van het dak geplakt, doe je dit wel blijft het gangpad  naast de coupes te donker.


5 delen led plakstrip voor in rijtuigen met een lengte van 25 tot 26,5mm.
o.a. Plan K, Plan E, Plan D, ….
6 delen led plakstrip voor rijtuigen met een lengte van 30cm.
o.a. IC-R, IC+, Plan W, Plan N, om maar een paar te noemen.



De huidige status van mijn baan is dat ik met het schaduwstation op bouwlaag 1 begonnen ben.
Voor de opstelsporen 3.1 t/m 3.4 en misschien pas er nog wel een spoor bij, 3.5    .

Wordt vervolgd.....,

[Bello]

Dank je voor deze heldere uitleg

[ReneH0]


Wat zijn trouwens die stroomafnemers gevoelsmatig duur. € 1,00 stuk

[nighttrain1]

De genoemde set stroomafnemers kan je zonder enige aanpassing  in je Artitec rijtuigen gebruiken.
Er zullen vast wel goedkopere verkrijgbaar zijn, met deze was ik snel klaar.
Ik ben ook wel eens met desoldeerlint aan de gang geweest, van de rol af en inderdaad veel goedkoper, maar dan moet je een manier verzinnen om die weer te kunnen fixeren in een draaistel vol details.

[nighttrain1]

Allereerst, iedereen heel hartelijk bedankt voor het lezen en de reacties op deze blog.
Ruim 30.000x gelezen.

Wat vinden jullie hier van?

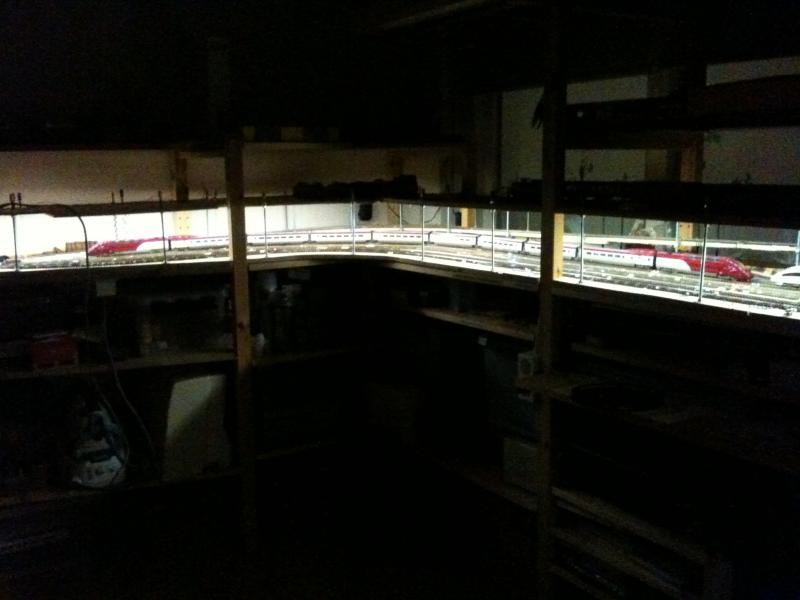

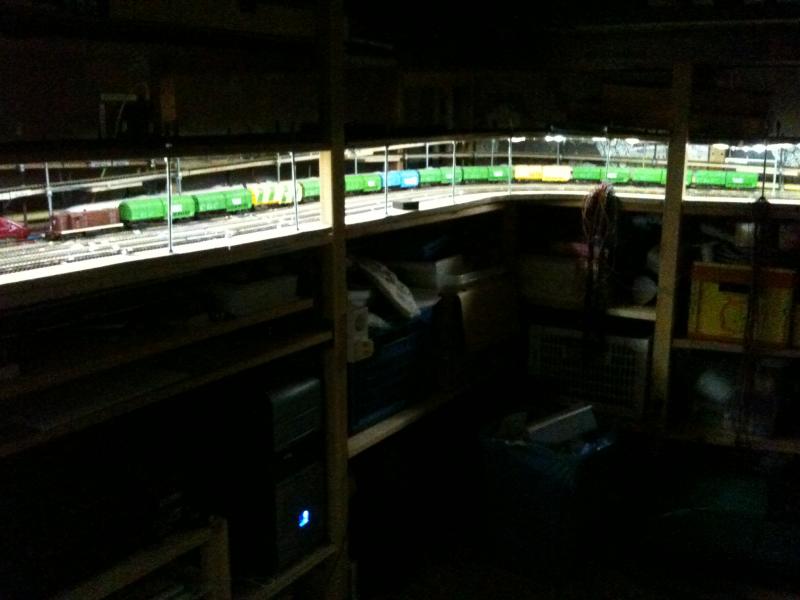

Schaduwstation voorzien van led verlichting aan het plavond.
Sorry voor de kwaliteit van de foto, m`n gsm vind foto`s maken in het donker blijkbaar niet zo prettig.

Wordt vervolgd......,
