Auteur Topic: Roco 2021, 71948/71949/(79949) functies  (gelezen 10217 keer)

fissy

  • Offline Offline
  • Berichten: 4299
    • Gouda in H0
Roco 2021, 71948/71949/(79949) functies
« Gepost op: 16 mei 2021, 14:14:20 »
Heeft iemand een idee, of alle plux 22 functies actief zijn op de printplaat? Of zal een plus 12 genoeg zijn...?

Groet

Bernd

Vanaf bovenstaande reactie op onderstaand bericht zijn alle berichten over de functie van genoemde Roco-locomotief naar dit draadje verplaatst.

Naar aanleiding van het volgende bericht in "Toon hier je nieuwe (model)spooraanwinsten" is de discussie over de 22 functies afgesplitst en opgenomen in dit draadje.

Voor diegenen die zich afvragen hoe de bedrukking van de Hollandpiercer van Roco is: deze is  (y)  De tweede foto is niet helemaal scherp maar dat ligt aan mijn mobiel. Die kan niet zulke macrofoto's maken.

Roco 71948 (=)
Roco 71949 (= sound)
Roco 79949 (~ sound)


(Klik op de foto voor groot)





« Laatst bewerkt op: 18 december 2021, 18:22:39 door Bert van Gelder. Reden: Titel. »
Project Gouda in H0 - Nederland - Tijdperk V - Digital: DCC Loconet (Digitrax DCS 100)
OBB bezoekje: 2008

Fritsprt

  • Offline Offline
  • Berichten: 2617
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #1 Gepost op: 19 mei 2021, 08:08:28 »
Heeft iemand überhaupt al een PluX22 decoder in deze loc ingebouwd? Ik heb het met een Lokpilot4 geprobeerd maar kwam tot de ontdekking dat ik de rode sluitlichten niet kon activeren. In eerste instantie snapte ik het niet. Ik heb meerdere Roco Vectrons en heb in allemaal een Lokpilot4 ingebouwd. Ik heb hiervoor een project gemaakt zodat ik de Lokpilot even met de programmer instel en klaar. Bij deze locomotief werkt dat dus niet.

In de handleiding staat ook dat dat alleen gaat met een Zimo decoder door de combinatie AUX9/7 of AUX10/7 te kiezen. Sowieso tot mijn verbazing heeft deze loc in de analoge modus geen wisselende (Europese) sluitverlichting maar heeft standaard een wit, Zwitsers sluitlicht. Ik begrijp dat een Zwitserse loc een Zwitsers licht moet kunnen hebben maar wel vreemd dat de rode sluitlichten die in NL en D verplicht zijn niet eenvoudig met een schakelaartje in de analoge versie gekozen kunnen worden.

Naar aanleiding van de opmerking in de gebruiksaanwijzing maar eens de pinlayout van de PluX22 connector er bij gepakt. Allereerst die volgens de NMRA norm:


Plux22 NMRA

Op pen 3 en 4 zitten normaal gesproken de SUSI aansluitingen. Echter zowel Zimo als ESU gebruiken die twee uitgangen ook voor AUX uitgangen.




PluX22 Zimo

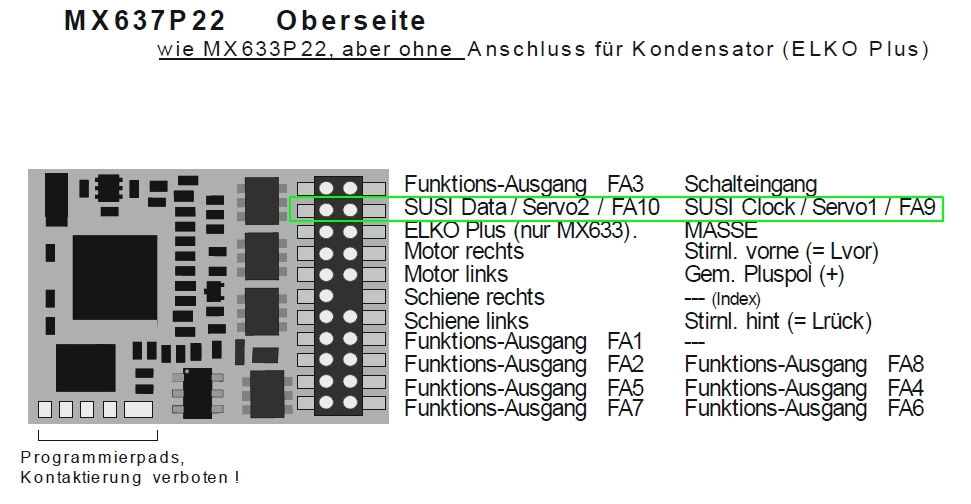

Bestudering van de pin lay-out van de Zimo decoder leert dat AUX9 en 10 op de plaats zitten van de SUSI aansluiting.



PluX22 ESU Lokpilot

Bij de Lokpilot van ESU zitten op de plek van de SUSI aansluitingen AUX11 en AUX12.

AUX7 blijkt bij beide wel op de gestandaardiseerde plek te zitten. Helemaal aan het einde (pin22).

Om de vraag van Bernd te beantwoorden: Je mist dus sowieso AUX7, 11 en 12 op een PluX12 connector. Tevens mis je AUX3, 4, 5 en 6. In de andere Vectrons wordt AUX3 en 4 gebruikt voor cabineverlichting en AUX5 voor de schijnwerpers (i.c.m. F0). Ik kan mij zomaar voorstellen dat dat bij deze loc ook zo is. Dus bij gebruik van een PluX12 ga je sowieso alle lichtfuncties missen, behalve de witte frontverlichting. Zelfs bij gebruik van een PluX16 mis je een groot aantal lichtfuncties.

Inmiddels heb ik wat Lokpilot5 decoders besteld. Zodra die binnen zijn ga ik maar eens kijken of ik alle lichtfuncties, incl. Europees sluitlicht aan de praat kan krijgen.

Gr. Frits

« Laatst bewerkt op: 19 mei 2021, 08:19:10 door Fritsprt »
Groet Frits

fissy

  • Offline Offline
  • Berichten: 4299
    • Gouda in H0
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #2 Gepost op: 19 mei 2021, 11:02:38 »
Frits, bedankt voor de duidelijke uitleg (y)....

Ik heb nu juist een lokpilot 5 dcc plux 22 bestellt. In alle mijn andere plux locs had ik een plux12 van Lenz gebruikt, zonder problemen front en sluitverlichting.

Groet

Bernd
Project Gouda in H0 - Nederland - Tijdperk V - Digital: DCC Loconet (Digitrax DCS 100)
OBB bezoekje: 2008

Fritsprt

  • Offline Offline
  • Berichten: 2617
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #3 Gepost op: 19 mei 2021, 12:09:15 »
Hoi Bernd, jouw ervaring klopt. In de eerste serie Vectrons zat frontverlichting op F0f en F0r (AUX0) en de sluitverlichting op AUX1 en 2. En die zitten ook op een PluX12. Vandaar dat dat goed werkt. Je mist in dat geval wel de cabine verlichting (AUX3 en 4) en de schijnwerpers (AUX5). Vooropgesteld dat de basis print hier op voorbereid is. De allereerste modellen misten bepaalde elektronica om e.e.a. mogelijk te maken. Ik heb nog eens een draadje geschreven hoe je die Vectrons ook van cabinelicht en schijnwerpers kan voorzien.

Laat even weten of het met de Lokpilot5, PluX22 lukt.

Gr. Frits
Groet Frits

W. Thomas

  • Offline Offline
  • Berichten: 1219
  • 145 025 met de ambrogio KLV door Köln süd
    • flickr foto's van treinen
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #4 Gepost op: 19 mei 2021, 17:22:57 »
Even over 71948

Ik heb de lok eerst in analoog een half uur vooruit en een half uur achteruit laten inrijden.
Dan branden 3 witte frontseinen en 1 wit sluitsein.

Daarna heb ik een lopi5 plus22 in de analoge DC versie geprikt maar ik krijg op geen enkele manier het derde frontlicht geschakeld.
Ik heb nog niets veranderd van cv's maar bij de vorige 4 vectron's van roco was er ook niets nodig om de verlichting werkend te krijgen.
Al hebben die gewoon 3 witte frontseinen en 2 rode en niet 3 witte en 1 wit sluitsein.

Alleen het linker front licht en het licht boven de Cabine branden.

De rode sluitseinen krijg ik wel aan de gang al is dat ook met gebruiksaanwijzing.

Dit zijn de functies zoals ik ze nu heb.

F1: witte sluitsein uit als de frontverlichting brand naar gelang de rijrichting.
F2: niet in gebruik volgens mijn ECOS, deze kan ik ook niet inschakelen als functie.
F3: rangeer snelheid inschakelen
F4: Rustig optrekken/afremmen uitzetten
F5: Grootlicht Cabine 1
F6: Grootlicht Cabine 2
F7: Cabine verlichting 2
F8: Cabine verlichting1
F9: dubbele rode sluitseinen (werkt alleen als F13 of F14 aanstaat)
F10: geen idee
F11: geen idee
F12: geen idee
F13: rood sluitsein rechts cabine 2 (bij inschakelen F9 branden beide sluitseinen rood)
F14: rood sluitsein rechts cabine 1 (bij inschakelen F9 branden beide sluitseinen rood)

Nu heeft deze lok een andere printplaat als de BLS, DB Cargo, TX leitwolf en Lokomotion vectron, die ik al heb van Roco.

Hij rijd trouwens goed, merk geen verschil met de overige machines

Misschien aan de moderator om de berichten mbt de 193 525 in een apart topic te zetten.

@frits, Had jij wel 3 witte frontseinen?
Keine Minsch dä es perfek'

Voor al mijn treinen foto's http://www.flickr.com/photos/37440353@N08/
en mijn modelbaan in aanbouw
http://forum.beneluxspoor.net/index.php/topic,37661.0.html

M@rk

  • Offline Offline
  • Berichten: 359
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #5 Gepost op: 19 mei 2021, 17:55:13 »
Van de Roco site (71949)





M@rk

  • Offline Offline
  • Berichten: 359
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #6 Gepost op: 19 mei 2021, 18:00:15 »
Aux 9 bij roco is dus bij esu aux 12

W. Thomas

  • Offline Offline
  • Berichten: 1219
  • 145 025 met de ambrogio KLV door Köln süd
    • flickr foto's van treinen
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #7 Gepost op: 19 mei 2021, 18:39:18 »
Maar dat de rode sluitseinen alleen met een zimo werken klopt dus niet. Bij mijn Esu krijg ik ze ook aan de gang.

Dus bij de esu is het aux 7+11 of aux 7+12 om de rode sluitseinen te krijgen.

Waarbij F9 op mijn ecos dus Aux 7 schakelt, F13 Aux 11 en F14 aux 12

De uitgangen aux 3 t/m aux 7 zijn bij de Esu en de zimo hetzelfde. alleen aux9 en aux10 bij de Zimo zijn aux11 en aux12 bij de Esu

Nu staat in de beschrijving van de lopi5 een voorbeeld om de zwitserse licht wissel te krijgen.
Omdat de treinenbaan nog bij mijn ouders staat heb ik nu niet de mogelijkheid om het na te kijken.

Maar ik heb dus als ik de verlichting inschakel voor het linker en cabine frontsein branden en achter 1 enkele witte.
« Laatst bewerkt op: 19 mei 2021, 19:22:57 door W. Thomas »
Keine Minsch dä es perfek'

Voor al mijn treinen foto's http://www.flickr.com/photos/37440353@N08/
en mijn modelbaan in aanbouw
http://forum.beneluxspoor.net/index.php/topic,37661.0.html

fissy

  • Offline Offline
  • Berichten: 4299
    • Gouda in H0
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #8 Gepost op: 19 mei 2021, 20:15:32 »
WAHNSINN  ;D

en ik hadden gedacht, dat het eenvoudig plug en play is. Ik zal eens kijken, als het niet lukt met mappen ga ik de printplaat uitwisselen...

Groet

Bernd
Project Gouda in H0 - Nederland - Tijdperk V - Digital: DCC Loconet (Digitrax DCS 100)
OBB bezoekje: 2008

Fritsprt

  • Offline Offline
  • Berichten: 2617
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #9 Gepost op: 19 mei 2021, 20:37:24 »
Fijn om te lezen dat mijn theorie klopt dat met een ESU de rode sluitlichten met AUX7+11 en 7+12 zijn aan te sturen. Kwestie dus van functiemappen.

Mijn loc zit weer even in de doos en ik kan mij niet herinneren of het topsein brandde........  ???

Je geeft aan welke functietoetsen (F1 t/m F14) welk effect hebben. Dat is op zich niet zo intressant want je kan immers elke functietoets mappen aan een AUX uitgang.
Als ik de PluX22 stekker (op basis van een Zimo decoder) in de handleiding vertaal naar een Lokpilot dan kom ik op het volgende:

AUX0 (F0f)    Frontlicht cab 1
AUX0 (F0r)    Frontlicht cab 2
AUX1            Sluitlicht WIT rechts cab 2
AUX2            Sluitlicht WIT rechts cab 1
AUX3            Schijnwerper cab 1
AUX4            Schijnwerper cab 2
AUX5            Cabineverlichting 2
AUX6            Cabineverlichting 1
AUX7            Rode sluitverlichting i.c.m. AUX 11 en 12???
AUX11          Sluitlicht ROOD links cab 2
AUX12          Sluitlicht ROOD links cab 1

Ik zie dus nergens iets staan over het topsein. Ik kan mij voorstellen dat de combi van AUX7 samen met F0f/F0r ook het topsein laat branden. (Kan ik pas testen als ik de Lokpilot5 binnen heb, vermoedelijk vrijdag).

AUX1 en 2 moeten dus uit de mapping gehaald worden om van het witte sluitlicht verlost te zijn.
Bij AUX11 en 12 staat linker sluitlicht. Ik mag toch hopen dat het rechter sluitlicht ook gaat branden...... Volgens Thomas branden beide sluitlichten.  :D

Wat ik zelf een handige manier vind om uit te zoeken wat op welke functieuitgang zit is een decoder eerst mappen (als hij dat al niet vanaf de fabriek is) op onderstaande wijze:

f0 - AUX0 (F0f/F0r)
f1 - AUX1
f2 - AUX2
f3 - AUX3
enz.
enz.

Door dan de uitgangen 1 voor 1 aan te kiezen kan je zien wat er gaat branden.

Gr. Frits
« Laatst bewerkt op: 20 mei 2021, 18:55:32 door Fritsprt »
Groet Frits

M@rk

  • Offline Offline
  • Berichten: 359
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #10 Gepost op: 19 mei 2021, 20:53:08 »
Misschien kan je het topsein alleen via de dipswitch  op de print activeren?

Fritsprt

  • Offline Offline
  • Berichten: 2617
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #11 Gepost op: 19 mei 2021, 20:57:58 »
Die dipswitchen zijn juist om een zijde uit te zetten. Dus als die uit is brandt er niets
Groet Frits

W. Thomas

  • Offline Offline
  • Berichten: 1219
  • 145 025 met de ambrogio KLV door Köln süd
    • flickr foto's van treinen
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #12 Gepost op: 19 mei 2021, 21:12:15 »
Als ik F0 aanzet brand van voren gezien het linker frontsein en het topsein voorop en achter alleen 1 wit sluitsein.
Als ik F1 dan aanzet gaat het enkele witte sluitsein uit. Dit is rijrichtingsafhankelijk.

F2 kan ik helemaal niet bedienen met mijn ECOS, daar staat helemaal geen symbool op het scherm om die te schakelen.

Dus in mijn ogen zit op AUX 2 helemaal niets.

Ik heb de print vergeleken met die in de BLS versie en de prinplaat is heel anders.

Ik heb het even aangegeven welke functie welk effect heeft omdat ik nog niets veranderd heb aan de CV's behalve het lokadres.
Decoder is dus zo ingeprikt en cv1 veranderd in het eerste vrije nr.

Ben vrijdag weer even bij mijn ouders, dan kan ik er weer eens mee aan de slag.

Groeten, wesley
Keine Minsch dä es perfek'

Voor al mijn treinen foto's http://www.flickr.com/photos/37440353@N08/
en mijn modelbaan in aanbouw
http://forum.beneluxspoor.net/index.php/topic,37661.0.html

Fritsprt

  • Offline Offline
  • Berichten: 2617
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #13 Gepost op: 19 mei 2021, 21:16:14 »
Als ik F0 aanzet brand van voren gezien het linker frontsein en het topsein voorop en achter alleen 1 wit sluitsein.
Als ik F1 dan aanzet gaat het enkele witte sluitsein uit. Dit is rijrichtingsafhankelijk.

F2 kan ik helemaal niet bedienen met mijn ECOS, daar staat helemaal geen symbool op het scherm om die te schakelen.

Dus in mijn ogen zit op AUX 2 helemaal niets.


Het is belangrijk om te weten hoe je decoder gemapt is. Het is niet per definitie zo dat AUX2 ook door f2 bediend wordt.
Groet Frits

W. Thomas

  • Offline Offline
  • Berichten: 1219
  • 145 025 met de ambrogio KLV door Köln süd
    • flickr foto's van treinen
Re: Re: Roco 2021, nieuws van de fabrikant.
« Reactie #14 Gepost op: 19 mei 2021, 22:51:35 »
Maar volgens de beschrijving zit vanaf de fabriek aux2 achter F2.

Ben benieuwd naar jouw bevindingen.
Keine Minsch dä es perfek'

Voor al mijn treinen foto's http://www.flickr.com/photos/37440353@N08/
en mijn modelbaan in aanbouw
http://forum.beneluxspoor.net/index.php/topic,37661.0.html
