Auteur Topic: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".  (gelezen 24367 keer)

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #30 Gepost op: 08 februari 2021, 23:04:07 »
Bodemplaat is een eigen brouwsel.
Als je even terug kijkt dan zie je die al op enkele afbeeldingen staan.
De wanden zijn los van die bodemplaat, aan elkaar geplakt. Je ziet hier en daar dan ook wat styreen stukjes op die plaat zitten. Die zaten eerst zo wel aan de buiten kant als ook aan de binnenkant. Zo kon je mooi de boel op maat stellen. Nadat alle wanden waren geplakt heb ik de buitenste stukjes styreen met wat geweld van de bodemplaat gewrikt, het huisje er weer opgezet, de buitenkant afgetekend en op maat gezaagd.
Beetje rondom afwerken en zorgen dat hij niet buiten de muren staat.

Ik denk dat ik de bodemplaat  gewoon los laat. Zo kun je die dan op zijn plekje van je baan of diorama vastzetten en het huisje er op drukken. Op die manier kun er altijd nog bij voor bijvoorbeeld een interieur o.i.d er in te plaatsen.

Met dat interieur ga ik nog aan de slag. Of deze op de bodem vast word gezet hangt er een beetje vanaf of het huisje dan nog gemakkelijk is te verwijderen.
Want het is gietwerk en hier en daar zit er wat dikte verschil in en met een interieur loop je dan de kans dat het niet allemaal lekker gaat passen.
Maar goed, Interieur is een luxe optie, (zegt de oud interieurbouwer  :angel: )
Gerrit F

Van de draad af....

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #31 Gepost op: 09 februari 2021, 16:04:32 »
Dag 5.
Het dak zit er definitief op:


Wat al te zien is dat de mee gegoten windveren inmiddels tot schuurstof zijn verheven. Later maak ik van Evergreen strips nieuwe.

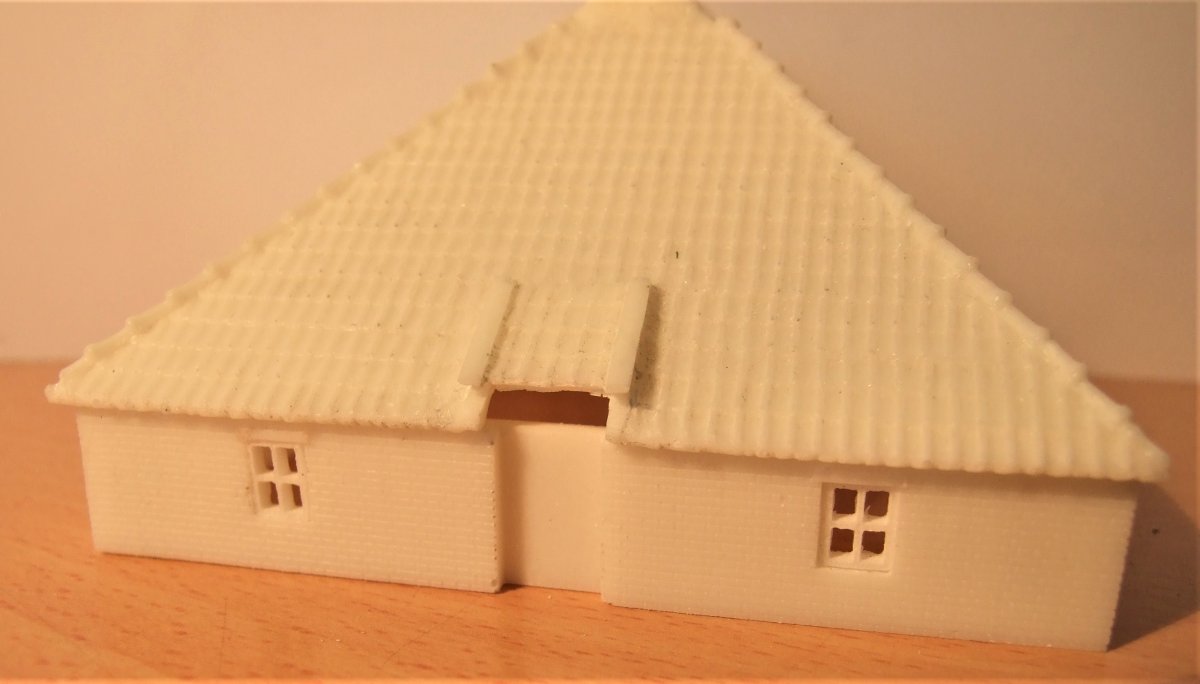

Nu aan de slag met de achterdeur:


Hier is al te zien dat er behoorlijk wat is weggehaald van de bestaande constructie.
Van het originele gietdeel heb ik aan de onderzijde van het verhogingkje boven de deur, de onderste rij dakpannen weggehaald. Hierdoor word de deur ongeveer net zo hoog als de voordeur van het huisje.
Ook heb ik onder de twee omhoog lopende ingekorte windveertjes wat ruimte gemaakt voor een nieuw dakgootje. Die word gemaakt van Evergreen uw-profiel, nummer 261 of 263. Ga die keuze pas maken als de nieuwe, nog te maken deur plus kozijn, er in zit.

Inmiddels zal de aan de binnenzijde aangebrachte secondelijm met daar over gestrooide backing soda wel uit gehard zijn en kan ik huidige ingegoten nis in zijn geheel wegzagen.

Nog even een idee.
Ik heb de dakpannen aan de onderzijde ietsiepietsie met een vijl bewerk. Zo ziet er wat natuurlijker uit. Immers is een dak met oud Hollandse pannen ook niet super strak.
« Laatst bewerkt op: 09 februari 2021, 16:25:00 door Gerrit F »
Gerrit F

Van de draad af....

MOVisser

  • Offline Offline
  • Berichten: 6130
    • Modelbouw in't algemeen. 3D printen etc..
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #32 Gepost op: 09 februari 2021, 17:45:50 »
Ziet er mooi uit zo.
Maar wel een hele bewerking aan de achterzijde.

Er zit een los gootje bij net als de twee gootjes voor aan de voorzijde.

Mijn idee is dat je gewoon het meegeleverde en geprinte dakgootje kan gebruiken.
Het bovenste gootje is daar voor bedoeld.

Ronald Visser

Je kunt me vinden op diverse treinenbeurzen. Houten 30 maart sta ik er weer. Ook met N-schaal.

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #33 Gepost op: 09 februari 2021, 20:18:30 »
Was de gootjes niet vergeten.  ;)
Maar omdat ik het achterdeurtje naar mijn wensen heb aangepast, is afgezien dat hij hoger is geworden, ook breder en daardoor komen de gootdragers niet meer op verticale delen van het kozijn uit.
Vandaar dus de nieuwe.
Gerrit F

Van de draad af....

MOVisser

  • Offline Offline
  • Berichten: 6130
    • Modelbouw in't algemeen. 3D printen etc..
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #34 Gepost op: 09 februari 2021, 21:26:00 »
 (y) (y) (y)
Je kunt me vinden op diverse treinenbeurzen. Houten 30 maart sta ik er weer. Ook met N-schaal.

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #35 Gepost op: 09 februari 2021, 21:59:00 »
Een zere rug en een x keer vastgeplakt aan het huisje te hebben gezeten is dit voor vandaag het laatste stukje knutselwerk. :P
Die rug komt van het sneeuwruimen van twee opritten.... :-\
Ook de bouwvakkers wouden wel eens naar huis en hebben de deur nog even onafgewerkt ingehangen.


Mis nu wel de mooie geprinte dakgoot steunen.  :-\

Morgen maar eens even netjes afwerken.
Gerrit F

Van de draad af....

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #36 Gepost op: 10 februari 2021, 20:28:43 »
Vanwege alle eerder genoemde aanpassingen van de achterdeur moest er een nieuwe goot onder. Daardoor verviel ook de gootondersteuning. Dus maar eens een setje nieuwe maken:

Afmeting: 2 x 3 mm.

En zo ziet het er dan uit als het onder het gootje is gefriemeld:


Na dit gefriemel houd ik het voor vandaag wel voor gezien  :P
Gerrit F

Van de draad af....

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #37 Gepost op: 11 februari 2021, 17:11:23 »
Vanmiddag laat pas weer aan het priegelen en nu aan de achterzijde het verticale puntje in de nok maar een onderhanden genomen. Hele nokje voorzien van een nieuw wandje, hartje uitgespaard en nieuwe windveren er op:


Viel me nu pas op dat de foto's die Ronald had geplaatst op twee verschillende tijdstippen zijn gemaakt. Op de ene foto is het puntje wit en op de andere groen.
Blijkbaar is er behoorlijk wat vooronderzoek verricht voordat de gietstukken zijn gemaakt.
Gerrit F

Van de draad af....

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #38 Gepost op: 11 februari 2021, 21:26:23 »
En als laatste vandaag het kapje op de schoorsteen aangepast:


Tijd voor een borrel.... (y)
Gerrit F

Van de draad af....

roadster36

  • Offline Offline
  • Berichten: 5541
  • Team Mitropa
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #39 Gepost op: 12 februari 2021, 02:15:16 »
vlag in top en pannenbier

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #40 Gepost op: 12 februari 2021, 21:01:22 »
De bouwvakkers zijn na een avondje doorzakken het dak opgegaan en hebben een

dakraam geplaatst.

Blijft een leuke kit om aan te knutselen (y)
Gerrit F

Van de draad af....

MOVisser

  • Offline Offline
  • Berichten: 6130
    • Modelbouw in't algemeen. 3D printen etc..
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #41 Gepost op: 12 februari 2021, 22:31:20 »
Over welke periode  praten we?
Ergens daar wordt het gas afgeknepen en zullen we over alternatieven moeten gaan denken.

Dus nu komen de zonnepanelen en de aard-warmte benutting als alternatief om de hoek.
Zijn de wanden goed geïsoleerd?
Welk energie label komen we aan?

Of het gewoon maar bij turf houden.

Mooi bouwwerkje. (y) (y) (y)

Ronald Visser
(ik heb zelf nog wat afgesjouwd met turven. Helenaveen langs het kanaal)
Je kunt me vinden op diverse treinenbeurzen. Houten 30 maart sta ik er weer. Ook met N-schaal.

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #42 Gepost op: 13 februari 2021, 08:31:05 »
Euh?  ???
Gerrit F

Van de draad af....

MOVisser

  • Offline Offline
  • Berichten: 6130
    • Modelbouw in't algemeen. 3D printen etc..
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #43 Gepost op: 13 februari 2021, 09:29:37 »
Meer bedoeld,  als ideëen om het huisje verder aan te kleden....
Eerst een dakraampje en dan nu zonnepanelen op het dak etc....    tegenwoordige tijd.

Als het een huisje is van rond de jaren 30 is dan houden we het bij bv verwarmen met turven

Zoiets... :angel:

Ronald Visser

Je kunt me vinden op diverse treinenbeurzen. Houten 30 maart sta ik er weer. Ook met N-schaal.

Gerrit F

  • Offline Offline
  • Berichten: 2095
  • Zelfportret
Re: Bouw diorama tolhuisje aan de tramlijn van "Ol Graitje".
« Reactie #44 Gepost op: 13 februari 2021, 10:19:23 »
Jaren '20 e.v.
De tijd nadat men bij de OG overstapte van paardentram naar stoom.
Dus houthakken en turven steken.
Houthakker staat al klaar maar dat komt later.
Huisje komt eerst.
Gerrit F

Van de draad af....
