Mogge allen,

Nog steeds met het ontwerp aan het vechten.... net nog even boven op zolder geweest (moet werken straks) en het wordt een uitdaging om dat te gaan doen wat ik wil. En dat is het gebruiken van bakken die ik al in bezit heb (o.a. 5 DAAR modules) en andere bakken. Als ik die in ga zetten kan dat alleen op het laagste niveau aan de schuine dakkant en dat zou betekenen dat ik de staging achter die bakken moet maken.... en daar zijn ze praktisch niet toegankelijk voor mij bij calamiteiten. Ik wilde eigenlijk de staging op niveau 0 hebben (100 cm) en de bakken op niveau 1 (120 cm) zodat e.e.a. goed bereikbaar zal zijn.

Nog eens goed over nadenken

[Ronald Halma]

Sein is binnen! Zou gisteren komen maar PostNL maakte er weer een screw-up van. Vermoedelijk in de bus van de bezorger maar weer de niet erg snuggere bezorger die weer het verkeerde nummer had of ons huisnummer helemaal niet kon vinden... zucht.

In een enveloppe zoals het een goed Chinees verzender betreft  je vraagt je echt af hoe dat kleine plastic zakje de halve wereld over kan gaan zonder weg te raken.... ik raak hier in huis grotere voorwerpen kwijt!

Mooi doosje om het sein dus goed ingepakt:

20260123_143754 by Ronald Halma, on Flickr

Sesam open u!:

20260123_143828 by Ronald Halma, on Flickr

Alles zit erbij, schroefjes voor het vastzetten en de benodigde weerstanden. 2 waardes ivm voltages dacht ik.

Uit de doos:

20260123_143844 by Ronald Halma, on Flickr

En even in de hand:

20260123_143901 by Ronald Halma, on Flickr

Sein ziet er verder goed uit. Ik heb er eentje met voetplaat besteld vanwege de test opstelling die ik wil maken. Had ook met een schroefgat gekund, die opties bied deze man allemaal. Ga er komende dagen eens mee stoeien!

[Wim Vink]

Ziet er goed uit Ronald!

[Ronald Halma]

Nog niet helemaal ontevreden, Wim

[Jelmer]

Ga je de zichtbare draden nog proberen weg te werken of maskeren? (na de proef met de lichtwerking neem ik aan)

Groeten,
Jelmer

[Ronald Halma]

Je bedoelt bij de gaten in de paal? Moet ik idd nog eens naar kijken. Kan ze ook zwart maken, lijken het net kabels zoals in het echie.

[Ronald Halma]

Testplankje gemaakt:

20260124_192832 by Ronald Halma, on Flickr

Boel aansluiten doe ik of morgen of overmorgen na mijn werk. Had er nu geen zin meer in Nog even met RonaldK geappt over de aansluitingen e.d en dat is nu duidelijk. Ik ga eerst even de voeding uit het DCC signaal halen, maakt het testen een stukje gemakkelijker. Ook ga ik in eerste instantie 1 lamp (3 kleuren dus) aansluiten en de Next configureren op die ene lamp. Mooi leermoment en als dat werkt zoals ik wil ga ik de rest aansluiten

Later!

[Frank 123]

Ben benieuwd

[Ronald Halma]

Ik ook... new grounds!

[Frank 123]

en dat op deze leeftijd

[Hans1963]

Oeps...

[Ronald Halma]

Haha! leren doe je je hele leven... ook met werk. Er zijn altijd veranderingen en dat blijft doorgaan tot je pensionering. Is ook prima zo.

Hopelijk straks na t werk nog even stoeien met het spul mits ik niet stuk ben van de vroege dienst draaien.

[Ronald Halma]

Leuk ding vandaag, kreeg een mail van Nico Teering! Dank Nico!  Hij volgt het draadje en gaf mij nuttige tips omtrent de seinbeelden en het straks configureren van de Next.

Maar eerst het volgende; hoe simpel kan het zijn en toch lastig  Ik heb een common anode signaal gekocht. De Next heb ik intern zo gezet dat de spanning verkregen wordt door het DCC signaal straks. Volgens de handleiding van de Arcomora is dit de aansluiting:

20260125_190706 by Ronald Halma, on Flickr

En ik heb getest met een 9V batterij en een weerstand en kom tot deze 2 schema's waarbij de lampen bij beide schema's gaan branden:

20260125_190648 by Ronald Halma, on Flickr

Maar nu? De zwarte draden naar de min en elke andere draad een weerstand? Danmoet het werken?

[NTeering]

Hallo Ronald

Goed idee om met Arsigdec aan de gang te gaan.
Vandaag kwam ik dit draadje hierover pas tegen.
Alleen je seinbeeldenschema vindt ik wat te beperkt.
Als ik het goed begrijp zijn er drie lampen die ieder 3 leds hebben: geel groen en rood.
In totaal dus 9 leds en 9 seinbeelden, maar in lamp 3 worden geel en groen niet gebruikt.
Dus effectief 7 leds.
Je hebt nu 3 kolommen voor drie lampen. Maar het is beter om er 7 kolommen voor 7 leds van te maken.
Dat is ook de manier waarop je het moet invoeren in Arsigdec.

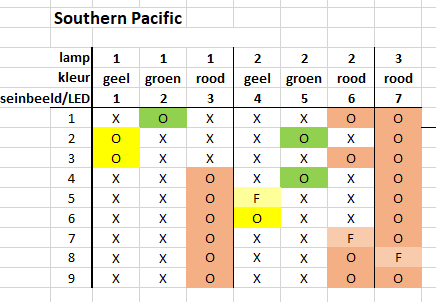

Ik heb jouw schema omgezet naar een schema voor Arsigdec:

Hierbij geldt: O = led aan, X =  led uit, F = knipperen
In Arsigdec geef dan in als eerste seinbeeld: XOXXXOO
Als tweede: OXXXOXO
Enz.

Mvg
Nico

[NTeering]

Maar nu? De zwarte draden naar de min en elke andere draad een weerstand? Dan moet het werken?

Waarom dat vraagteken?
Als het sein een common anode heeft moet je het linkse plaatje gebruiken.
Uiteraard werkt het rechtse plaatje ook. Maar dan gaan wel de verkeerde lampen aan.
Het is precies zoals in het plaatje staat.
Om te testen kun je ook de 5V uitgang van de DCCNext gebruiken.
Zoals aangegeven met de stippellijnen uit de handleiding.
De weerstandswaarde is afhankelijk van de gebruikte spanning.
Wat ga je uiteindelijk op de baan zelf gebruiken?
Je volgende stap is nu om Arsigdec te configureren voor je sein.

Nico
