Auteur Topic: NS Stoomverwarmingswagen  (gelezen 46313 keer)

Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6484
Re: NS Stoomverwarmingswagen
« Reactie #120 Gepost op: 14 July 2020, 13:13:30 »

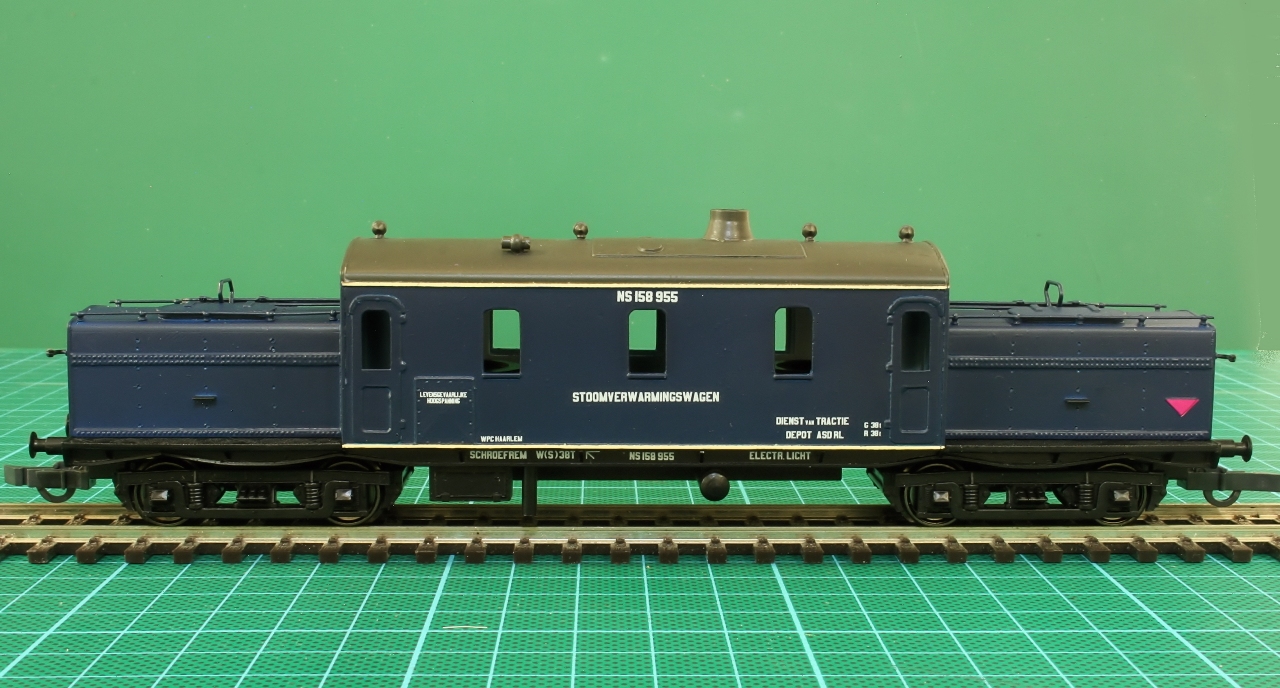

Nu met volledige dakopbouw. En de door Jaap den Bakker gemaakte buffers. Weer een deelnemer aan de Onshape cursus die een fraai stukje ontwerpwerk heeft geleverd. De waarschuwingsdriehoeken hebben nu de verhoudingen zoals opgegeven door Arjen.



Gr, Hans

Hendrik Jan

  • Offline Offline
  • Berichten: 7195
  • 46%, unchillfiltered, natural colour
Re: NS Stoomverwarmingswagen
« Reactie #121 Gepost op: 14 July 2020, 15:08:17 »
Wordt fraai zeg.

Moeten die torpedo's niet een kwartslag draaien?

groeten
Hendrik Jan
Never trust a man who, when left alone with a tea cozy, doesn't try it on
-Billy Connolly

Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6484
Re: NS Stoomverwarmingswagen
« Reactie #122 Gepost op: 14 July 2020, 15:13:18 »

@Hendrik Jan,

We doen ons best. Je hebt gelijk, de torpedo’s moeten gedraaid worden.

Gr, Hans
« Laatst bewerkt op: 16 July 2020, 00:20:47 door Bert van Gelder. Reden: Citaat »

Pauldg

  • Offline Offline
  • Berichten: 7473
Re: NS Stoomverwarmingswagen
« Reactie #123 Gepost op: 14 July 2020, 15:18:31 »
briljant Hans. Vergeet ook niet de buffers naar de zijkant te verplaatsen  ;D
Don't be part of the problem. Be the entire problem!

Frans8800

  • Gast
Re: NS Stoomverwarmingswagen
« Reactie #124 Gepost op: 14 July 2020, 20:50:13 »



Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6484
Re: NS Stoomverwarmingswagen
« Reactie #125 Gepost op: 14 July 2020, 21:06:40 »
briljant Hans. Vergeet ook niet de buffers naar de zijkant te verplaatsen

@Paul,

Nee, dat gaan we niet doen. Jaap heeft zich goed geörienteerd op de maatvoering en vormgeving.

De eerste bron was een schets van de bufferbreedte en buffermaat:



In H0 zijn op basis van dit plaatje de volgende schaalmaten te berekenen:
  • bufferafstand:               1750/87 = 20.115mm
  • diameter van de buffer: 370/87 = 4.252mm

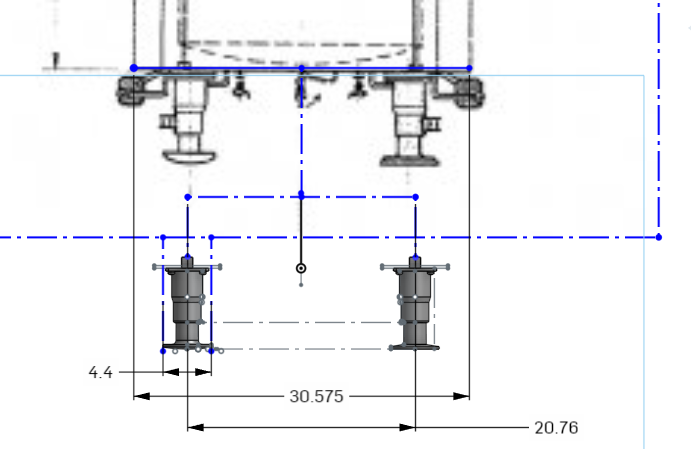

De tweede bron was de (weggehaalde) tekening van Arjen, de versie met het grote luik.



In dit verschaalde plaatje is de bufferafstand licht groter dan in het vorige plaatje, nl. 20.76mm. Ook lijkt de doorsnede van de bufferplaat iets groter, nl. 4.4mm. Dat wil zeggen aan de linker zijde. De tekening van Arjen was vooral bruikbaar ivm de goed leesbare maten, maar was qua tekening helaas minde nauwkeurig.

Aan de onderzijde van de tekening zie je het ontwerp voor de buffers van Jaap.
En hieronder een vergroting daarvan, gemonteerd onder de Stoof.



En dit resultaat konden we weer vergelijken met deze referentiefoto's. De bolle buffer links, en de platte buffer rechts.


bron foto-citaten: NVBS

@Frans,

Leuk zo'n echte plaat. Jij hebt er dus ook al een. Er moeten dus eigenlijk ook nog schroeven in.
Die laten we in het model maar achterwege. :)

Gr,Hans

« Laatst bewerkt op: 15 July 2020, 10:39:26 door Hans van de Burgt »

FritsT

  • Online Online
  • Berichten: 11240
    • nulpunt
Re: NS Stoomverwarmingswagen
« Reactie #126 Gepost op: 14 July 2020, 21:18:06 »
links = rechts en rechts = links.
 ???

Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6484
Re: NS Stoomverwarmingswagen
« Reactie #127 Gepost op: 14 July 2020, 21:21:48 »
@Frits,

Geen idee hoe ik het in het Spoorjargon correct uitleg.
Voor mij als toeschouwer zit de bolle aan de linkerzijde van de foto's, en de platte rechts.
En dat lijkt aardig overeen te komen met wat Jaap er van gemaakt heeft.

Gr, Hans

FritsT

  • Online Online
  • Berichten: 11240
    • nulpunt
Re: NS Stoomverwarmingswagen
« Reactie #128 Gepost op: 14 July 2020, 21:38:53 »
Hans,..in de rijrichting,
Jij kijkt er vanaf de andere kant tegen aan.

Belangrijkste... ze zitten goed
« Laatst bewerkt op: 14 July 2020, 21:41:06 door FritsT »

1795

  • Offline Offline
  • Berichten: 1536
    • Raamsdonk spoor 0
Re: NS Stoomverwarmingswagen
« Reactie #129 Gepost op: 14 July 2020, 22:15:46 »
ezelsbrug: RRR,    rug rond rechts
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6484
Re: NS Stoomverwarmingswagen
« Reactie #130 Gepost op: 14 July 2020, 22:39:22 »
Zo de torpedo's zijn een kwartslag gedraaid. Verder bleken de twee cirkels op de iets verhoogde dakplaat ook roosters te zijn.
Je moet keer op keer weer opnieuw naar de foto's kijken, om te begrijpen wat wat is.



Gr, Hans

AB 7216

  • Offline Offline
  • Berichten: 1626
    • Dwangrail.nl
Re: NS Stoomverwarmingswagen
« Reactie #131 Gepost op: 15 July 2020, 08:53:38 »
En je bent er ook nog een vergeten, kijk maar op tekening.

Voor de buffers geld, met de rug naar het rijtuig, is de rechter buffer rond.

Groeten arjen
The light at the end of the tunnel is the headlamp of an oncoming train (Murphy)

Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6484
Re: NS Stoomverwarmingswagen
« Reactie #132 Gepost op: 15 July 2020, 09:30:09 »
@Arjen,

Mis ik iets? Help me eens even...





Foto's: Karst Drenth in zijn bouwdraad: https://forum.beneluxspoor.net/index.php?topic=58521.0

Gr, Hans
« Laatst bewerkt op: 15 July 2020, 10:36:37 door Hans van de Burgt »

Reinout van Rees

  • Team forummoderators
  • Offline Offline
  • Berichten: 7750
  • Forummoderator
    • Persoonlijke website + weblog
Re: NS Stoomverwarmingswagen
« Reactie #133 Gepost op: 15 July 2020, 11:31:38 »
De illegaal geüploade foto's (die eerst ook zonder bronvermelding waren) heb ik op verzoek van de blns-plaatjesserver gehaald. Als de autersrecht-hebbende dat vraagt dien je dat als beheerder meteen te doen ;)

Als service citeer ik een van de twee foto's, da's binnen het forum uiteraard OK. De tweede kon ik zo gauw niet vinden.



Inderdaad oppassen met bronvermelding, met uploaden van foto's vanuit het besloten NVBS archief, enz.

Reinout-als-moderator
Bouw v/d EifelBurgenBahn (h0, zijlijn in de Eifel)
Eifelgeschiedenis (verhalen en video's over de Eifelburgenbahn)

Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6484
Re: NS Stoomverwarmingswagen
« Reactie #134 Gepost op: 15 July 2020, 11:47:56 »
@Reinout,

Bedankt, ik zal het voortaan op jouw manier doen. Voor wat betreft de foto’s uit het NVBS archief gebruik ik het foto citaatrecht, omdat deze fotodelen nodig zijn om te begrijpen hoe eea getekend wordt.

Gr, Hans
