[Boertje]

Ja, dat weet ik...



Eddy

[HuubvG]

Of eens aan iets anders dan hout denken. Er zijn zovele keuzes in kunststof plaat. Of neem karton.

[Boertje]

Het verhaal is, dat ik geen gebogen bruggen wilde hebben en juist de stevigheid van hout nodig had om de brug in de baan te hangen. Dat Henk de brug als voorbeeld pakte vlijt mij natuurlijk.

[martijnhaman]

Ik wil graag een part exporteren naar een dxf of dwg bestand. Op internet zie ik dat die optie in het menu staat, maar in mijn menu niet. Is dit wellicht een optie van de betaalde versie?

Martijn

[Hans van de Burgt]

@Martijn,

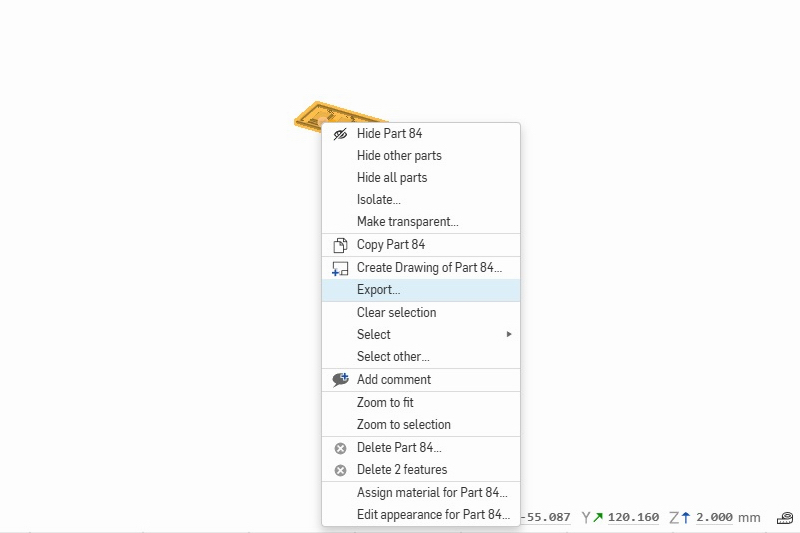

Klik in de Partstudio met je rechtermuisknop op het onderdeel waar je een DXF of DWG van wil maken. Vul vervolgens het invulformulier in. Het DXF of DWG bestand wordt gekopieerd naar je download map.

Gr, Hans

[martijnhaman]

@Hans,

Dat is volgens mij ook precies wat ik doe, maar de optie dwg of dwf staat er niet bij.





Martijn

[Hans van de Burgt]

@Martijn,

Je kunt alleen een DXF of DWG bestaand maken van een vlak onderdeel. Immers de bedoeling is om met zo’n bestaand met de laser iets te snijden uit een vlakke plaat.

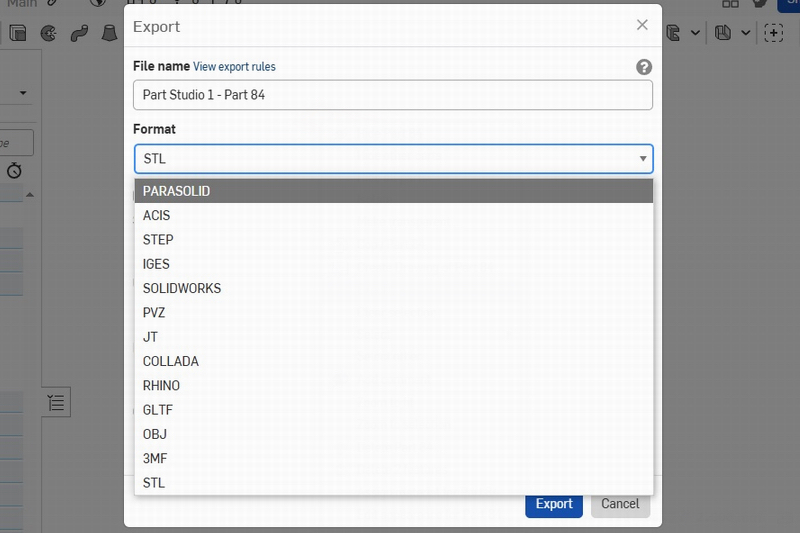

In andere gevallen herkent Onshape een 3D vorm, die je kunt maken met een 3D printer. Je ziet dan de optie Export staan. Via het invulformulier maak je dan vervolgens een STL bestand aan.

Gr, Hans

[martijnhaman]

@Hans,

Na verder zoeken toch de oplossing gevonden om een 3D-vorm te exporteren naar een dwg of dxf-file:
- selecteer een part
- creer een drawing van het part
- wanneer je rechter muis klik op het tablad van de part tekening
- kies export en dwg of dxf

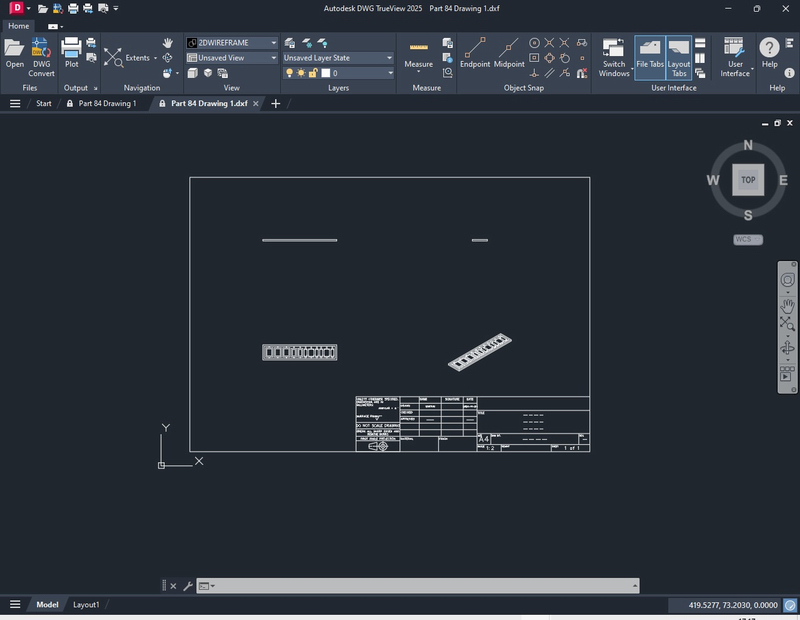

Hieronder heb ik de dxf-file geopend in een viewer.



Ik ben aan het kijken of een onderdeel gefreesd kan worden uit plexiglas. Daarvoor heb ik een dxf of dwg file nodig. Vandaar mijn vraag en zoektocht.

Martijn

[Henk de Vlaam]

@Martijn,

Kijk in het lesboek op blz. 208 e.v. hoe je een DXF/DWF bestand kunt maken.
Er zijn 4 opties.

[Hans van de Burgt]

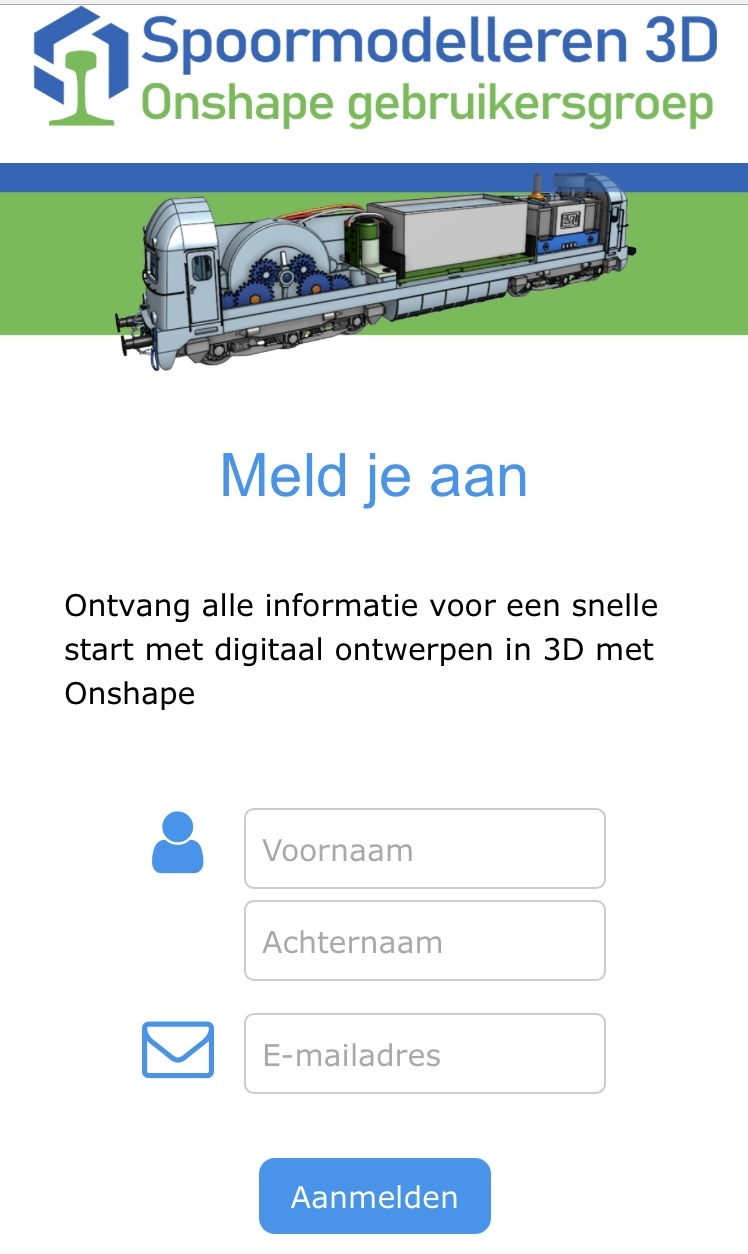

Jos van Dragt is niet alleen bezig met de nieuwe vormgeving van het forum. Hij heeft ook een website gebouwd voor het aanmelden voor de Onshape Gebruikersgroep. Hij heeft de kleuren van Beneluxspoor en Onshape gecombineerd, waarmee de binding met het forum onderstreept wordt.



Mocht je zin hebben om kennis te maken met het 3D ontwerpen voor spoorse bouwsels op je computer, een gratis Nederlandstalige handleiding willen ontvangen en de hulp of ondersteuning van een steeds groter groeiende groep mede forum gebruikers, klik dan op het plaatje of op deze link: https://spoormodelleren3d.nl/

Gr, Hans

[edwin1974]

Goed werk dit Hans  en een pluim voor Jos van Dragt

[NS264]

Das idd mooi werk.

Als ik iets volledig nieuws begin is het wel even zoeken in een dergelijk programma als je er niet dagelijks mee omgaat met computers.

Dit maakt de instap aantrekkelijker evenals de vertaling.

Nu wat drukke weekenden maar kom mij zeker melden.
Stappen zijn gezet.

Gr. Koen

[VulcanRaven]

Ik ben deze week ook begonnen met de cursus. Het lukt me nu al om wat basisvormen te maken maar ik heb nog een lange weg te gaan. Ik hoop uiteindelijk wat scenery te kunnen maken voor de 3d printer die niet / nauwelijks te krijgen is.

[Hans van de Burgt]

@VulcanRaven,

Succes met de eerste stappen in de CAD wereld. Je zult zien dat het je steeds sneller afgaat. “Niet of nauwelijks te krijgen”… Bedoel je de 3D printer of spoorse zaken die moeilijk te vinden zijn? In dat laatste geval is het juist een uitdaging om je modelspoorbaan te voorzien van unieke objecten. Waarbij ik het leukste vind om een stationsgebied zo goed als mogelijk na te bouwen aan de hand van foto’s of tekeningen.

Gr, Hans

[VulcanRaven]

Dankje Hans, ik vind tot nu toe erg leuk dus hopelijk vorder ik goed

Met nauwelijks te krijgen bedoel ik de scenery zelf. Ik heb inmiddels een 3D printer dus ik kan mijn knutsels zometeen ook gaan printen.

Ik wil op mijn baan een NL station maken in het tijdperk +- 2000 tot nu. Qua scenery daarvan is er hier en daar wel wat te vinden maar lang niet alles. Denk bijvoorbeeld aan lantaarnpalen met speakers ingebouwd, borden met informatie, bankjes e.d. , eigenlijk alles wat een NL station NL maakt.

Dat probeer ik nu zelf te ontwerpen / printen. Rustig beginnen met de simpelere zaken zoals informatieborden en wellicht een wachtruimte en hopelijk de kennis te krijgen om de wat complexere zaken in de toekomst te kunnen ontwerpen.
