Onshape gebruikersgroep

[MOVisser]

Goed bezig.

Ja alle begin is moeilijk.
Het gaat meer om het onthouden van welke handelingen je moet doen om tot een gewenst resultaat te komen.
En die dan blijven doen/oefenen om de grijze cellen te stimuleren.....

Ronald Visser

[HuubvG]

Klopt. En als je ouder wordt, gaat het leren moeizamer, vooral als het moeilijker wordt. Routine krijgen en erin houden is er ook zo een.

[Hans van de Burgt]

@Huub,

Leuk om je vorderingen te zien. Je zult merken dat het je steeds makkelijker af zal gaan.

Gr, Hans

[Frank 123]

Hoi allen,

Nog niet in handige cursus boek kunnen terug vinden maar wat is de beste manier om een muur met baksteenpatroon op juiste schaal te kunnen maken.

Doel is om hiermee, met behulp van 3D printer, straks op wat zelfbouw gebouwen uit te komen.

Om maar eens wat te beginnen de stenen als losse parts op elkaar gestapeld, werkt wel maar de boel wordt er dan wel erg traag van. Zal vast een betere manier zijn….

[Henk de Vlaam]

Dag Frank,

Ik weet niet of je bekend bent met Custom features (https://cad.onshape.com/help/Content/customfeature.htm?cshid=customfeature en blz. 267 in het lesboek), maar de Custom Feature "Texture (Pascoe)" biedt misschien de oplossing voor je vraag.

[Hans van de Burgt]

@Frank,

Ja, er is een betere methode. Gebruik lineair pattern. Ik zal eea illustreren met wat plaatjes. Zoals je weet zijn er verschillende metselpatronen. Het hieronder beschreven metselpatroon is het in Nederland veel toegepaste kruisverband. Veel historische NS stationsgebouwen zijn met dit metselverband gemaakt.

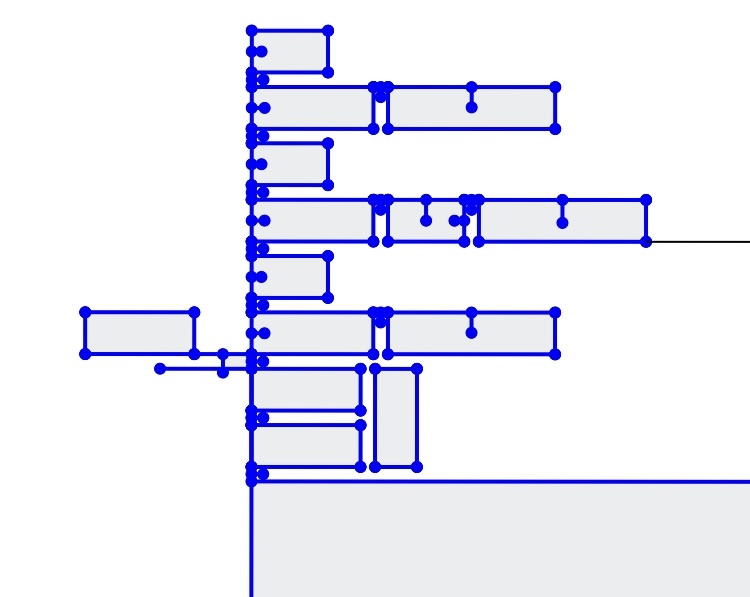

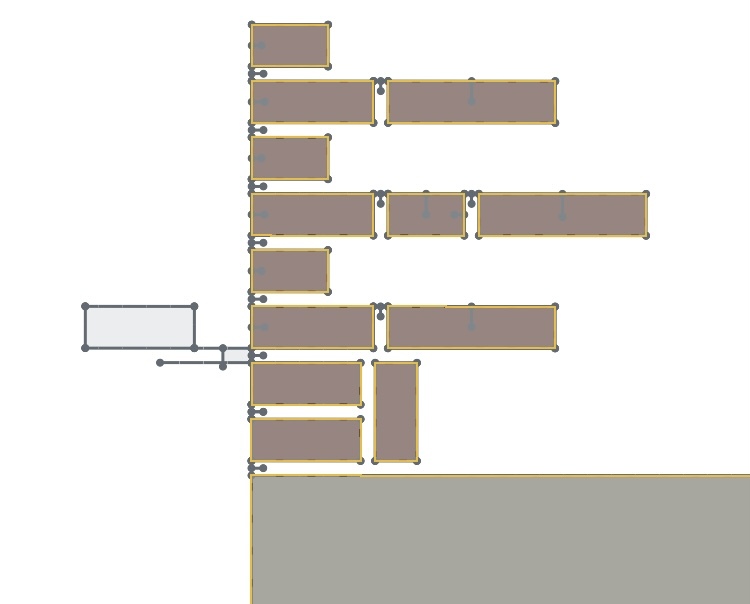

Stap 1.

Maak een sketch van een paar stenen en van de gewenste voegbreedte.




In dit plaatje zie je onderaan een paar stenen op hun kant staan. Dat is de basislijn. Daarboven enkele hele en halve stenen die het gewenste metselpatroon gaan maken. In dit geval een afwisseling van hele en halve stenen.

Stap 2.

Extrudeer de hierboven getekende stenen. Wil je een diepe of een minder diepe groef, de keuze is aan jou.



Ik heb de stenen maar bruin gemaakt, dan zie je beter wat je aan het doen bent. Onshape maakt zelf voor elke steen een andere kleur om te laten zien dat het aparte parts zijn.

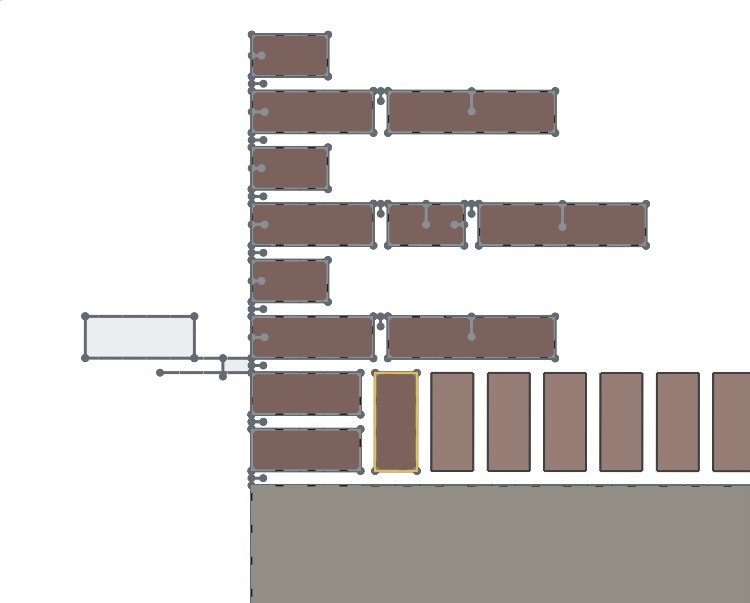

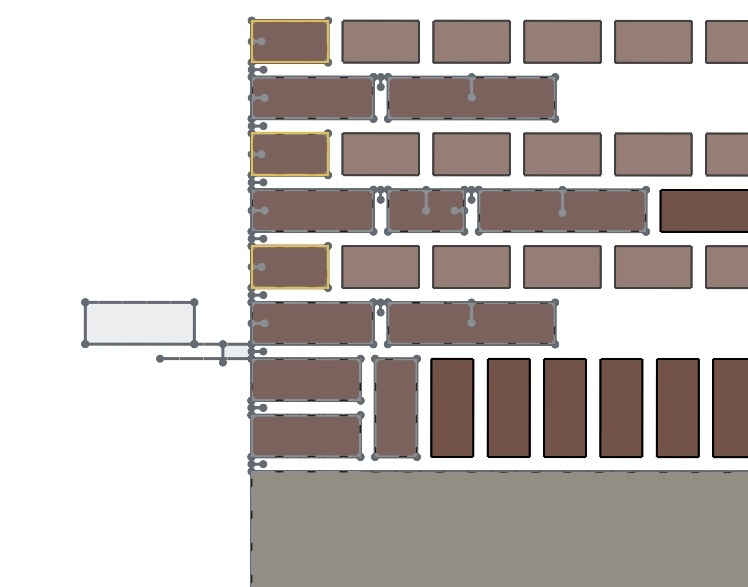

Stap 3.

Maak nu een Lineair Pattern van de onderste recht opstaande stenen. Zorg ervoor dat de afstand steeds overeen komt met de door jou gekozen voegbreedte. Je kunt het aantal stenen instellen.



Stap 4.

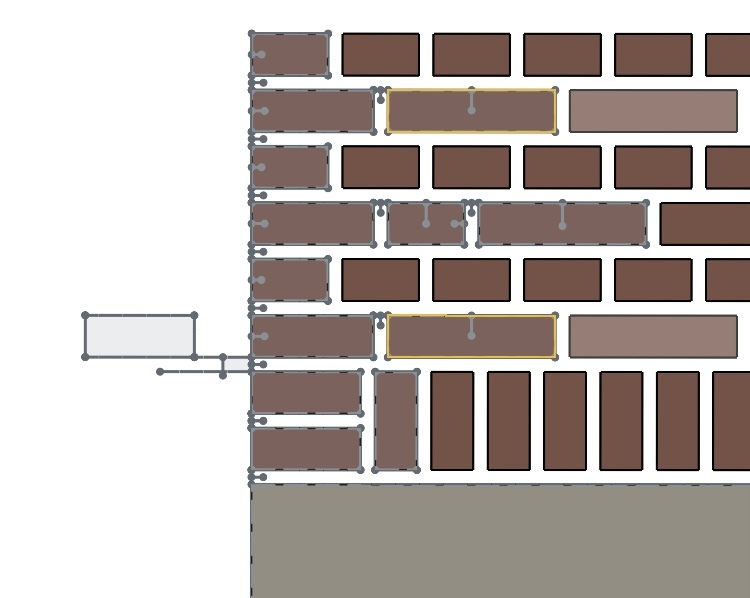

Maak vervolgens een Lineair Pattern van de drie lagen met halve stenen. Ook hier weer, zorg ervoor dat de afstand steeds de gekozen voegbreedte is.



Stap 5.

Maak nu een Lineair Pattern van de hele stenen met de juiste voegafstand.

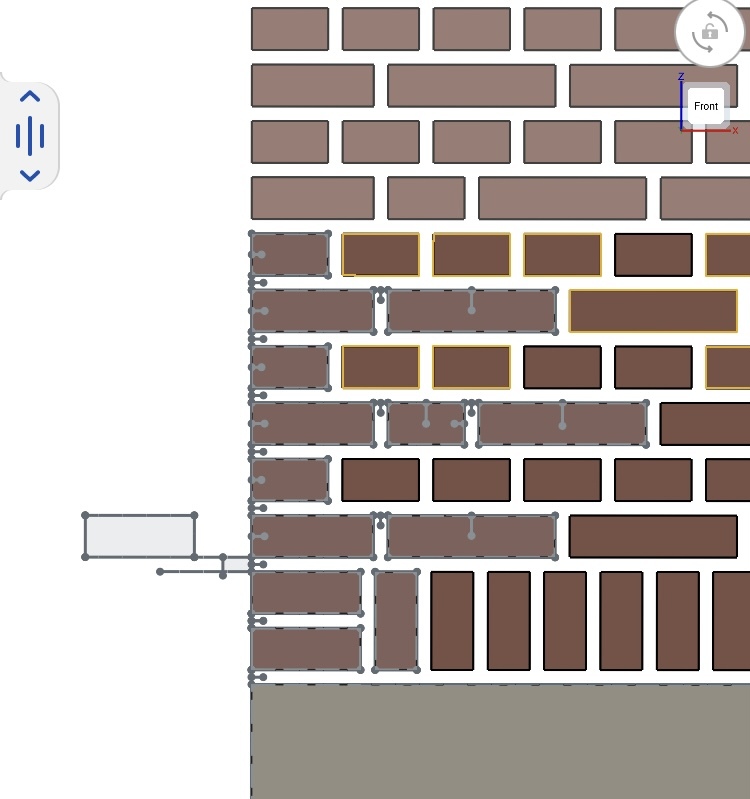

Stap 6.

Je hebt nu zes steenlagen die representatief zijn voor het gewenste kruisverband. Door herhaling kun je de muur zo hoog maken als je wil. Wijs hiervoor de zes steenlagen aan en maak een Lineair Pattern voor het aantal keren dat je de zes lagen wil herhalen. Let op de voegbreedte.



Stap 7.

Eerder merkte ik al op dat Onshape alle stenen als losse parts ziet. Dat gaan we nu aanpassen. Maak hiervoor een sketch aan de achterkant van de gemaakte stenen. Teken de vorm van de gewenste muur. (Hoogte x Breedte) en extrudeer deze sketch met ADD van de stenen af. Omdat je gaat printen mag de dikte van de muur bijvoorbeeld 3 of 4mm dik zijn. Alle stenen en de zojuist geëxtrudeerde muur zijn nu één part geworden.

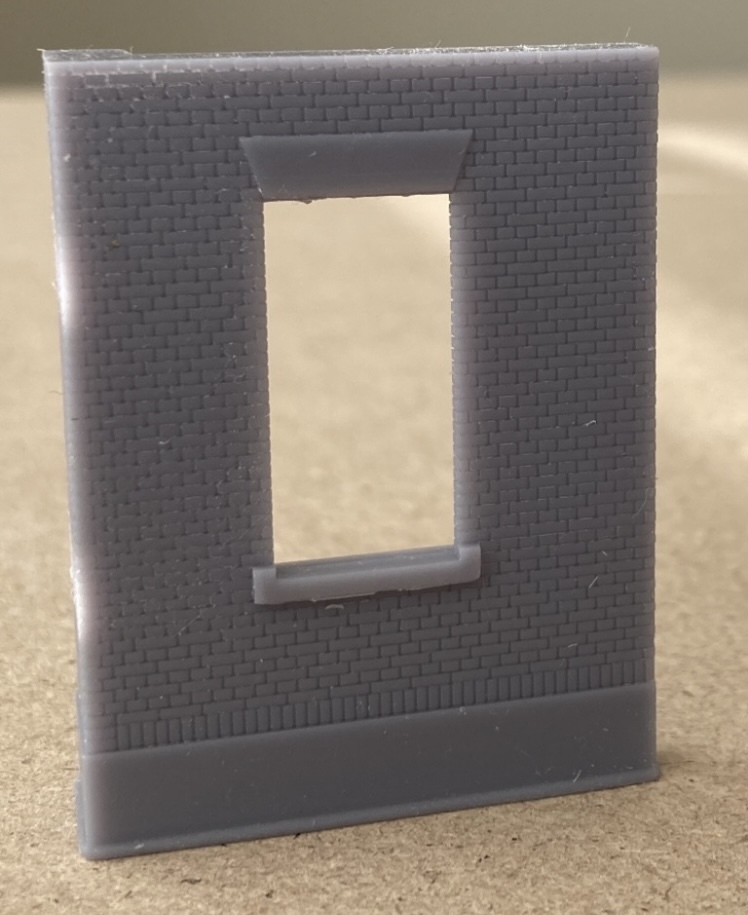

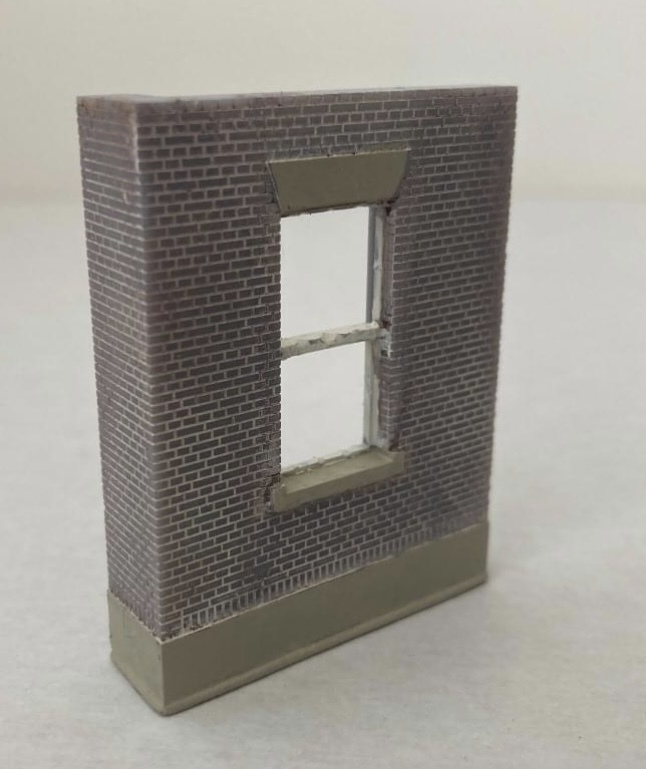

Als voorbeeld heb ik een muurtje geprint:

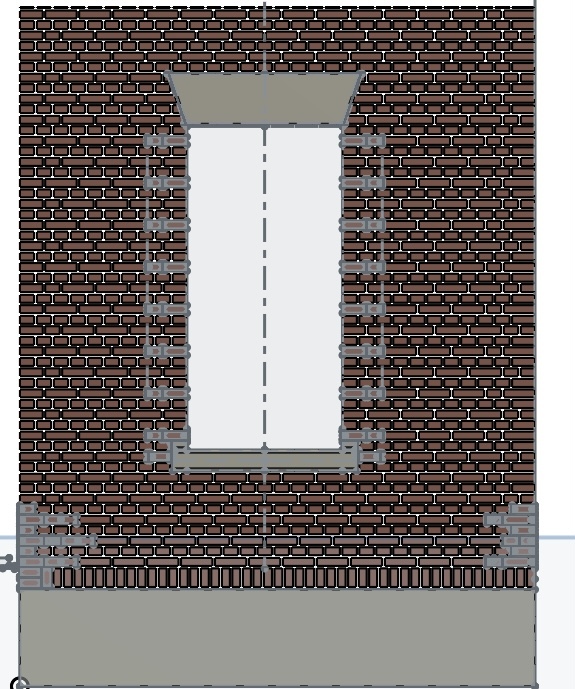

Om het resultaat echt te zien, heb ik het een kleurtje gegeven:



Gr, Hans

[Henk de Vlaam]

In deze link [https://cad.onshape.com/documents/46897a2d60ade8dbb04077f3/w/23398bd91a932d1432a5d204/e/56e5d6543ccb1f14cf1c4a46?renderMode=0&tangentEdgeStyle=1&uiState=669599936b596774d9a87e3f] zie je in feature Texture 4 hoe je met de Custom Feature "Texture (Pascoe)" een muur maakt. Wellicht is dit makkelijker dan de steentjes te schetsen en te extruderen. Bij gelegenheid zal ik er zelf ook eens mee aan de slag gaan en er een documentje van maken voor in het lesboek.

[Frank 123]

  Bedankt Henk,

Ga ik proberen.

[Overet]

En bedankt Hans voor de heldere beschrijving van een alternatieve aanpak

Tom

[Hans van de Burgt]

@Tom,

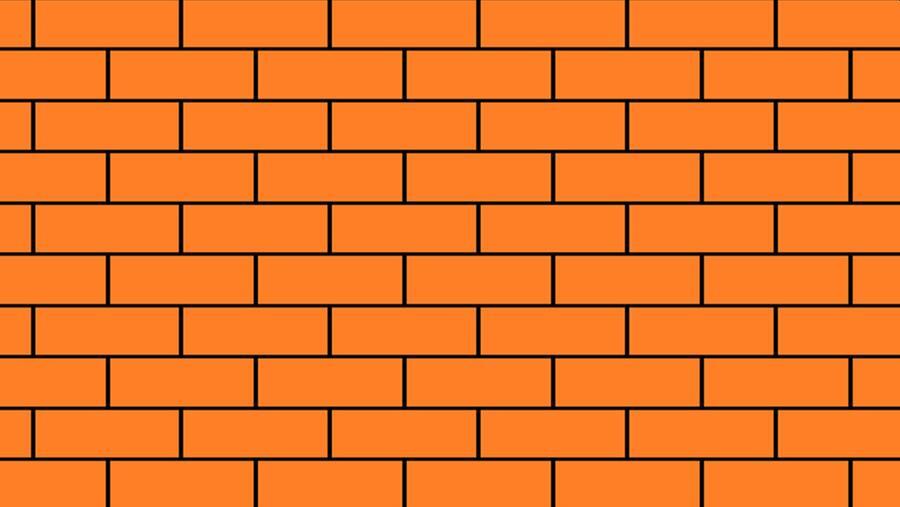

Thx… Voor het maken van complexe metselverbanden heb je rekening te houden met allerlei extra obstakels. Die laten zich niet allemaal eenvoudig automatiseren. Stel dat we het eenvoudigste metselverband willen genereren met een Texture Feature. Dit is het zgn halfsteensverband.



Op zich is dit een eenvoudig patroon. Zowel met Lineair Pattern als met een Texture Feature is dit eenvoudig op te zetten. Maar op de hoeken van de muren en bij vensters wordt het patroon onderbroken. Daar worden de stenen immers door de metselaar dwars geplaatst, waardoor je “halve stenen” ziet. Je kunt dit oplossen door een sketch als “mal” te gebruiken en een gat te extruderen voor het vensters én voor de overbodige stenen in de gegenereerde muur, om vervolgens een nieuwe sketch als mal te gebruiken voor het toevoegen van de “halve stenen”.



Hoe je echter het kruisverband in een Texture Feature genereert, lijkt mij mij nogal lastig. Maar wellicht dat Henk dat wel voor elkaar krijgt.

Vooralsnog combineer ik liever het handwerk met Lineair Pattern.

Gr, Hans

[Loki]

Heeft Onshape geen emboss feature?
Hoe ik dit in Fusion zou doen is een offset plane maken t.o.v. de muur. Daarin de voegen tekenen, deels met een linear pattern. En dan kan ik met de emboss feature in een klap alle voegen maken. Dit is ook handig als je dit soort features op ronde vlakken wilt maken, bijvoorbeeld voor een ronde gemetselde schoorsteen.

[Hans van de Burgt]

@Lennard,

Ja dat kan ook. Maar het tekenen van de voegen of van de stenen is eigenlijk lood om oud ijzer. Je kunt de sketch die je hebt gemaakt inderdaad over een muurdeel heen leggen en dan extruderen (embossed).

Gr, Hans

[Loki]

@Hans,

Misschien lood om oud ijzer maar wel belangrijk om te weten dat er meerdere methoden zijn om hetzelfde resultaat te bereiken. En zeker met een gebogen muur is de route van embossen vaak een betere optie.

[Hans van de Burgt]

@Lennard,

Ja een letter of patroon op een rond oppervlak zetten is in Onshape ook mogelijk. Qua beschikbare tools kunnen Fusion en Onshape hetzelfde. Probleem is wel dat het gebruik van deze zware 3D CAD programma’s zoveel mogelijkheden hebben dat instappers voor je het weet door de bomen het bos niet meer zien. Je moet eerst leren rekenen voor je een rekenapparaat gebruikt. Zo is het ook met stenen ontwerpen. Eerst de simpele (handmatige) manier, en als je dat kunt een van de geavanceerde features.

Gr, Hans

[Frank 123]

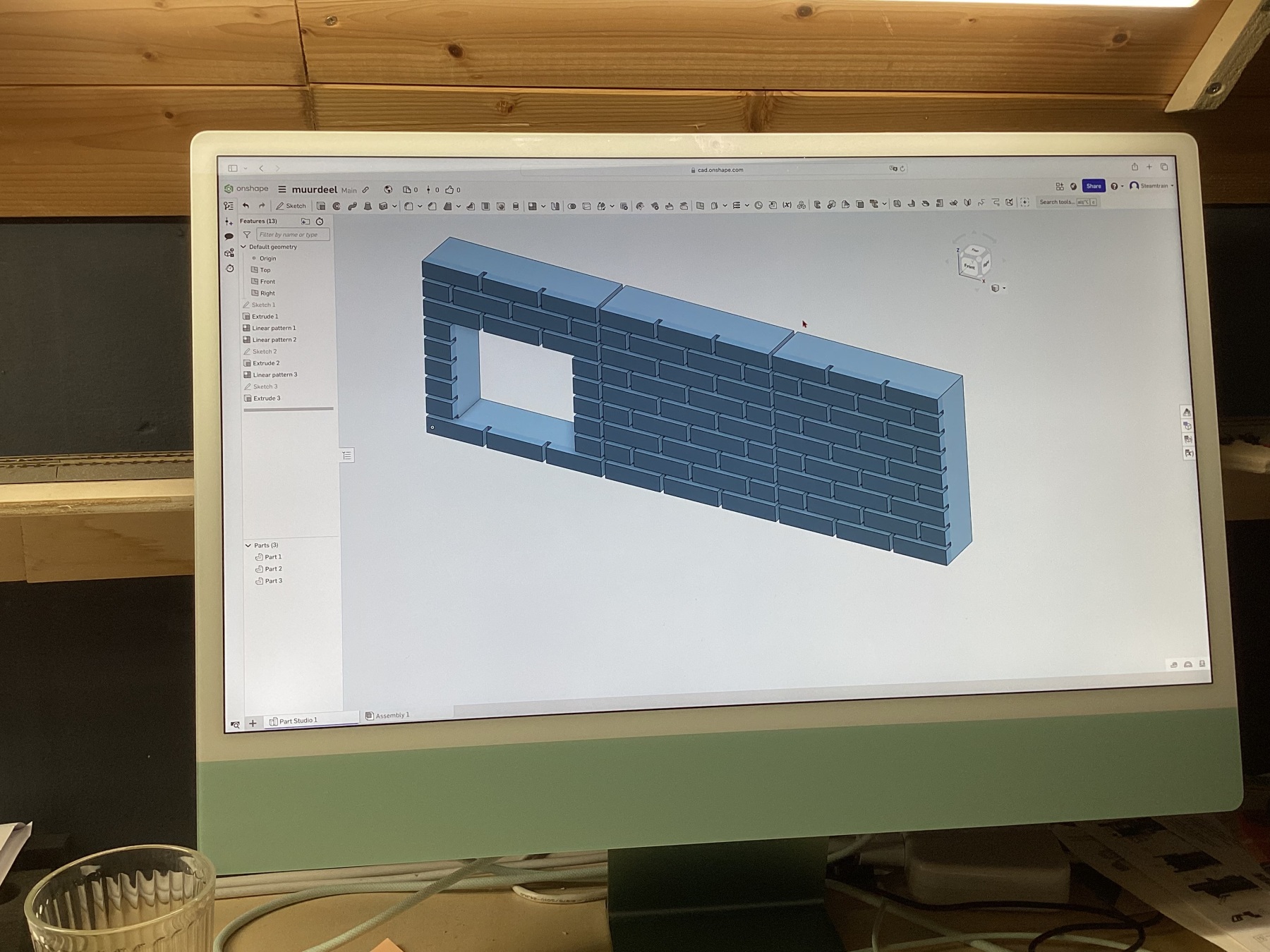

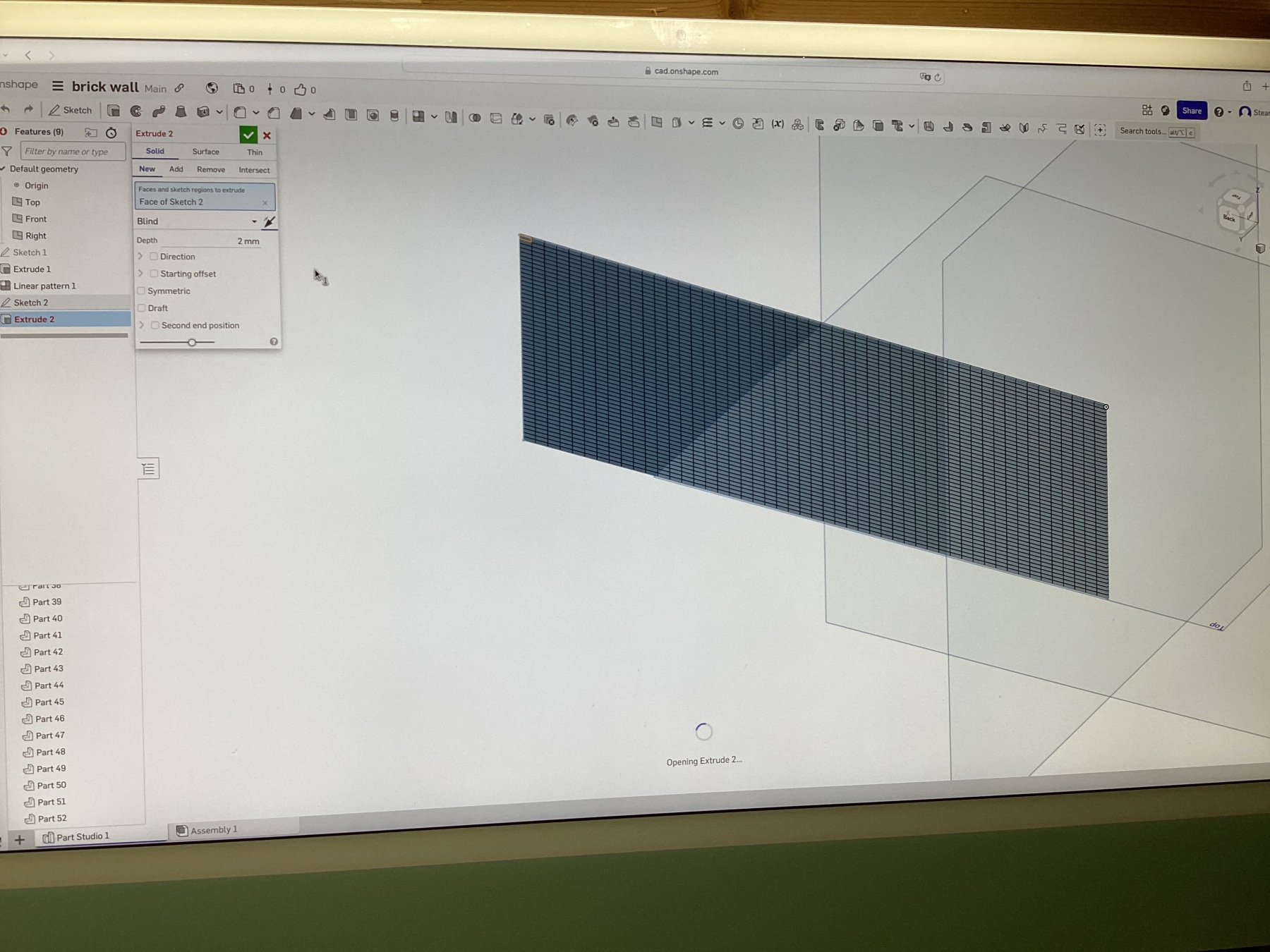

Met de tip van Hans wat voor elkaar gekregen:



Onshape weigerde paar keer om alles samen te voegen tot 1 part.  Maar aanhouder wint

Daarna ook maar even een kozijn sparing er in gemaakt.  Als dit lukt moet een heel gebouw ook lukken.

Heb wel in de gaten dat je de te printen onderdelen niet te groot moet maken omdat met name het steenpatroon maken best wel wat van computer vraagt.

Mis nu alleen wel de printer om proef print te maken. Dit om te kijken of steenpatroon wat betreft afmeting stenen en voegen beetje goed uit de verf (oh nee resin natuurlijk) komt.
