Laag-Baarlo

[Mark Lin]

@ Christoph
Bedankt voor jouw compliment.
De afmetingen van de zichtbare modelspoorweg zijn 375 bij 375 centimeter, waarbij de onzichtbare (boven elkaar liggende) keerlussen 75 centimeter uitsteken, waardoor de lengte van het geheel 450 centimeter is.
In een later stadium zullen foto´s worden getoond.

[Krokodil68]

Mag ik vragen of je eerder een poging ondernomen hebt Göschenen met extra locspoortje bij de tunnel na te bouwen op een ander forum?


Groet Jeroen

[Mark Lin]

@ Jeroen
De door jou genoemde poging is niet door mij ondernomen.
Ik ben benieuwd hoe je daar nou bij komt.

[Mark Lin]

Bouwplan


Onderstel
samenstel van staanders, dwarsbalken, schoren en dwarslatten, met totale hoogte van 75 cm, dienend als draagconstructie ten behoeve van onderbouw

Onderbouw
samenstel van houten stroken en hardschuim platen, met maximale hoogte van 15 cm, dienend als draagconstructie ten behoeve van bovenbouw

Bovenbouw
realisatie van spoorweg en omgeving

[Mark Lin]

Onderstel


Dit gedeelte betreft de eerste fase van het bouwplan, samengesteld uit staanders (van 44 bij 44 millimeter), dwarsbalken (van 44 bij 44 millimeter), schoren (van 44 bij 44 millimeter) en dwarslatten (van 27 bij 44 millimeter), met een totale hoogte van 75 centimeter, dienend als draagconstructie ten behoeve van de onderbouw.


Plattegrond




Doorsnedes

[Mark Lin]

Ten behoeve van het onderstel zijn de volgende onderdelen afgetekend en gezaagd.

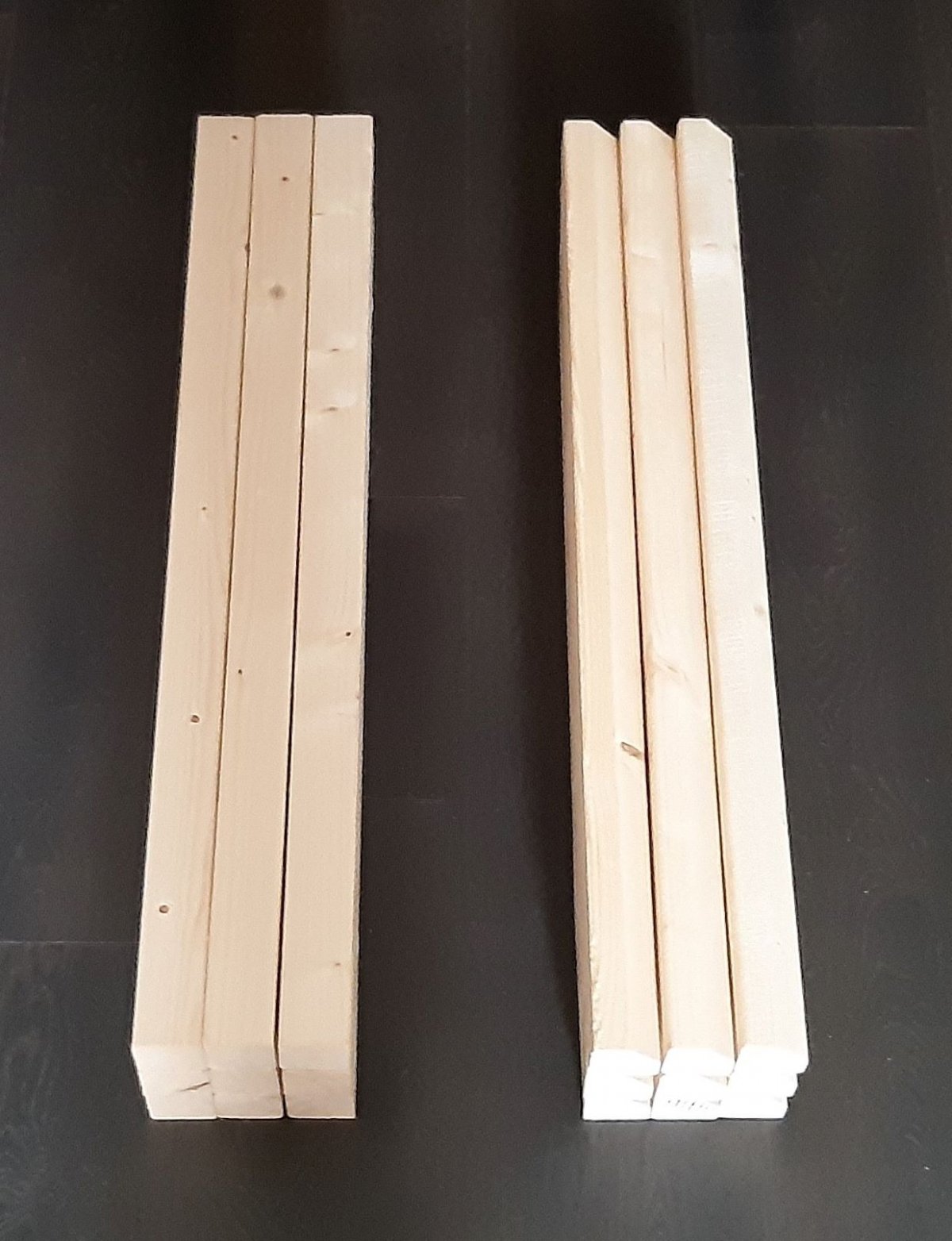

Staanders




Dwarsbalken




Schoren




Dwarslatten

[NS264]

Hoi,

Netjes gedaan, kan zo van Ikea vandaan komen

Benieuwd naar de verdere bouw.

Gr Koen.

[Ronald Halma]

Mooi! En nu; bouwen!

[Frank 123]

Moei stukje houtwerk.  Moet goed gaan komen.

[Falcon10]

Mooie voorbereiding Mark.
Weet ik wat me binnenkort te wachten staat.

Ik kijk alvast uit naar de progressie hier van !

[Mark Lin]

@ Koen + Ronald + Frank 123 + Falcon10
Bedankt voor jullie complimenten.

[Mark Lin]

Het onderstel is samengesteld en geplaatst.


Zicht vanuit het noordoosten





Zicht vanuit het zuidoosten





Zicht vanuit het zuidwesten




Zicht vanuit het noordwesten
