Auteur Topic: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag  (gelezen 49097 keer)

Huib

  • Offline Offline
  • Berichten: 1497
    • Avontuur in Miniatuur
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #210 Gepost op: 26 juni 2020, 12:23:38 »
Als ik de beschrijving van Huib bekijkt zie ik daar 2 gearsets, een grote naar boven tussen midde ax en motor, en kleinere op ieder wiel een. wat is daar het idee achter.

Vertraging. Een motortje van deze grootte loopt ergens tussen de 8000 en 12000 omwentelingen per minuut. Dat moet uiteindelijk terug naar circa 200 - 250 omwentelingen per minuut aan het wiel.

Ik heb bewust deze motor gekozen omdat hij een vrij laag toerental heeft (7900 tpm). Ik moest dus een vertraging maken van circa 1:31 naar de centrale as. met de vertraging in de final drives (1:1,3) erbij zou ik dan aardig op de topsnelheid uitkomen. Zo'n grote vertraging kun je alleen in meerdere stappen bouwen. Uiteindelijk is het me gelukt om een totale vertraging van 1:14,3 in te bouwen. Meer past er simpelweg niet in. Op volle spanning rijdt het locje dus 2x te snel. Dat is nog wel terug te regelen op de decoder.

Kortom.... om de juiste overbrengverhouding te kiezen moet je het hoogste toerental van de motor delen door het gewenste maximale toerental van de wielen (200 - 250 tpm). Stel dat je motor 10000 tpm loopt, dan zou je een vertraging van 1:50 moeten hebben.

Grtz! Huib
« Laatst bewerkt op: 26 juni 2020, 12:28:06 door Huib »
Buitenlust in 1:43,5 | BMD16N, BMD16N-SD | website: www.avontuurinminiatuur.com | vlog: www.prutsvlog.nl |
updates: https://www.instagram.com/huibmaaskant/

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #211 Gepost op: 26 juni 2020, 14:49:14 »
Huib bedankt (y) heb nu een Roadrunner compact met 1:60 bestelt en Mashima 1020 motor of zo iets soortgelijks. Eens kijken of dat lukt.

wordt vervolgt.....

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #212 Gepost op: 28 juni 2020, 18:12:38 »
Tussenstand:

de tree planken zijn paraat, met beschermingsplaat en nieten en het middenstuk zit nu ook vast. Voor het beeld maar even twee stukken balsahout gebruikts voor de loopplanken.

Beeld links en rechtsom:



Eigenlijk liggen nu bijna alle delen klaar voor de eindspurt, maar ik wil nog wachten tot ik de gear en motor binnen heb en nog eens bij shapeways kijken voor de aspotten. De veer pakken zijn ook al klaar..

Tot alles in huis is leg ik dit even opzij en probeer een andere messingkit klaar te bakken.

gr Joke

BartvD

  • Offline Offline
  • Berichten: 1782
  • Relax, it is only a hobby.
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #213 Gepost op: 29 juni 2020, 07:53:41 »
Mooi resultaat!!
Bart
Groeten uit Zeeuws Vlaanderen

www.flickr.com/photos/bvdoorn

De Fabriek een avontuur in spoor 0; https://forum.beneluxspoor.net/index.php?topic=90042.0

Bij voorkeur in Schaal 0.

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #214 Gepost op: 11 juli 2020, 20:39:15 »
Huib hat gelijk, de balk komt in de weg van de aandrijving, die er eigenlijk niet was gepland.
Maar na de ets van het frame....

Toch motorisering, Al een tijdje had ik high level kits op het oog, die verkopen vele verschillende gearsets en een profielplan, waarmee je kan kijken of de set past.
Dus dit weekend me maar aan de gear set gewaagd:
Geworden is het volgende:



Momentaan met een Machima1024 of een onbekende die ik nog voor de tram heb liggen

Alles in elkaar gezet en passen, dan ziet het er zo uit: ( nb het zit nipog niet perfect, en de wormgear is nog niet passend. Ben nog niet zeker welke motor, Tramfabriek heeft nu ook een 2010D motor die ook past.

Eerste richting nog niet helemaal





Iets gedraaid nu ligt hij horizontaal in de bodem


en daarmee staat mijn sik op eigen wielen.

Morgen maar eens alles aansluiten en kijken hoe het loopt op mijnene flexrail :D

gr Joke


1795

  • Offline Offline
  • Berichten: 1478
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #215 Gepost op: 20 juli 2020, 23:00:30 »
Shapeways kan weer messing leveren (y) (y) (y)
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Huib

  • Offline Offline
  • Berichten: 1497
    • Avontuur in Miniatuur
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #216 Gepost op: 20 juli 2020, 23:14:58 »
Besteld  ;D

Levertijd is wel pittig. Eind augustus pas.

Grtz! Huib
Buitenlust in 1:43,5 | BMD16N, BMD16N-SD | website: www.avontuurinminiatuur.com | vlog: www.prutsvlog.nl |
updates: https://www.instagram.com/huibmaaskant/

FritsT

  • Offline Offline
  • Berichten: 9556
    • nulpunt
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #217 Gepost op: 20 juli 2020, 23:20:38 »
Dat was eerder ook zo, maar in de praktijk meestal veel sneller. Ze gaan altijd op zeker !

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #218 Gepost op: 24 juli 2020, 08:44:05 »
Edwin (oeps sorry) kan je de andere set nog vrijgeven op shapeways dan kan ik alles tegelijk bestellen.
gr Joke
« Laatst bewerkt op: 24 juli 2020, 14:05:45 door Tulpendaal »

FritsT

  • Offline Offline
  • Berichten: 9556
    • nulpunt
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #219 Gepost op: 24 juli 2020, 10:46:15 »
eDwin ...... met een D.    eRwin is iemand anders (ook in de messing-modelbouw)

Bedoel je de aspotten?..die zijn door Wesley gemaakt onder de naam Modelspoor Design. Op die naam kan je echter niet zoeken, dus gebruik de zoekterm Oersik. Dan krijg je ook lampen en buffers.

MET veerpakketten, Spoor 0
https://www.shapeways.com/product/KK3LFMKAB/set-van-4-aspotten-met-verenpakket-oersik-in-messi?optionId=65173652&li=marketplace

ZONDER veerpakketten, Spoor 0
https://www.shapeways.com/product/S7JKZ59U2/oersik-spoor-0-aspotten-zonder-verenpakket?optionId=65471348&li=marketplace

PAS OP. MET veerpakketten, Spoor 1.:
https://www.shapeways.com/product/AWYAYH36J/aspot-oersik-messing-1-set-van-4-spoor-1-messing?optionId=65173740&li=marketplace

Alle producten van Edwin (en onze bouwgroep) vindt je als je niet zoekt op Product, maar op Desiger: 1642
« Laatst bewerkt op: 24 juli 2020, 11:09:02 door FritsT »

moonlicht

  • Offline Offline
  • Berichten: 501

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #221 Gepost op: 24 juli 2020, 14:06:40 »
Cor, ja die bedoel ik bedankt voor de link

HenkZ

  • Online Online
  • Berichten: 73
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #222 Gepost op: 24 juli 2020, 22:40:05 »

1795

  • Offline Offline
  • Berichten: 1478
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #223 Gepost op: 03 augustus 2020, 16:40:53 »
die seinijzers zijn inderdaad voor oersik, maar kunnen ook voor de hippel (ombouw) gebruikt worden..

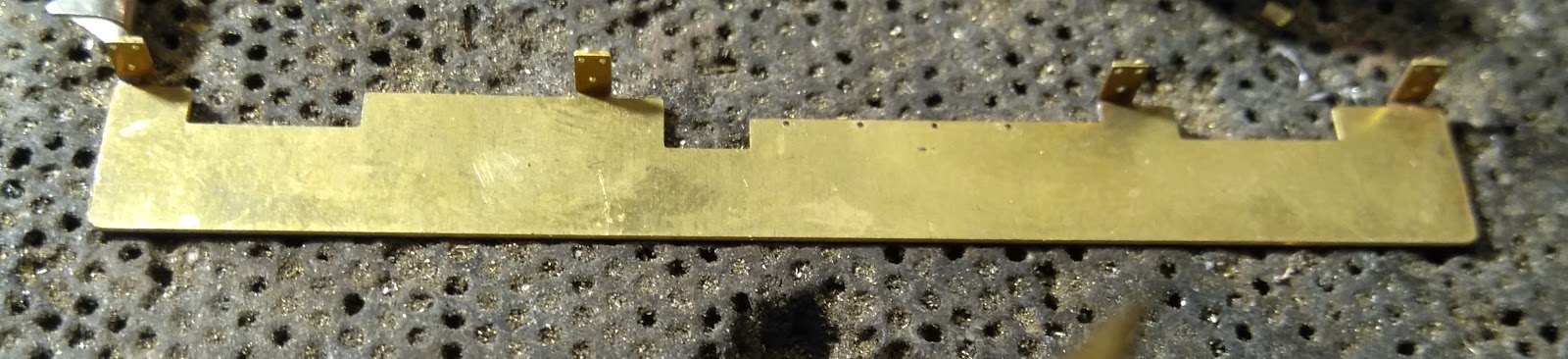

treeplanken, gewoon de onderdelen erop solderen, gaatjes voorboren voor de imitatie bouten.

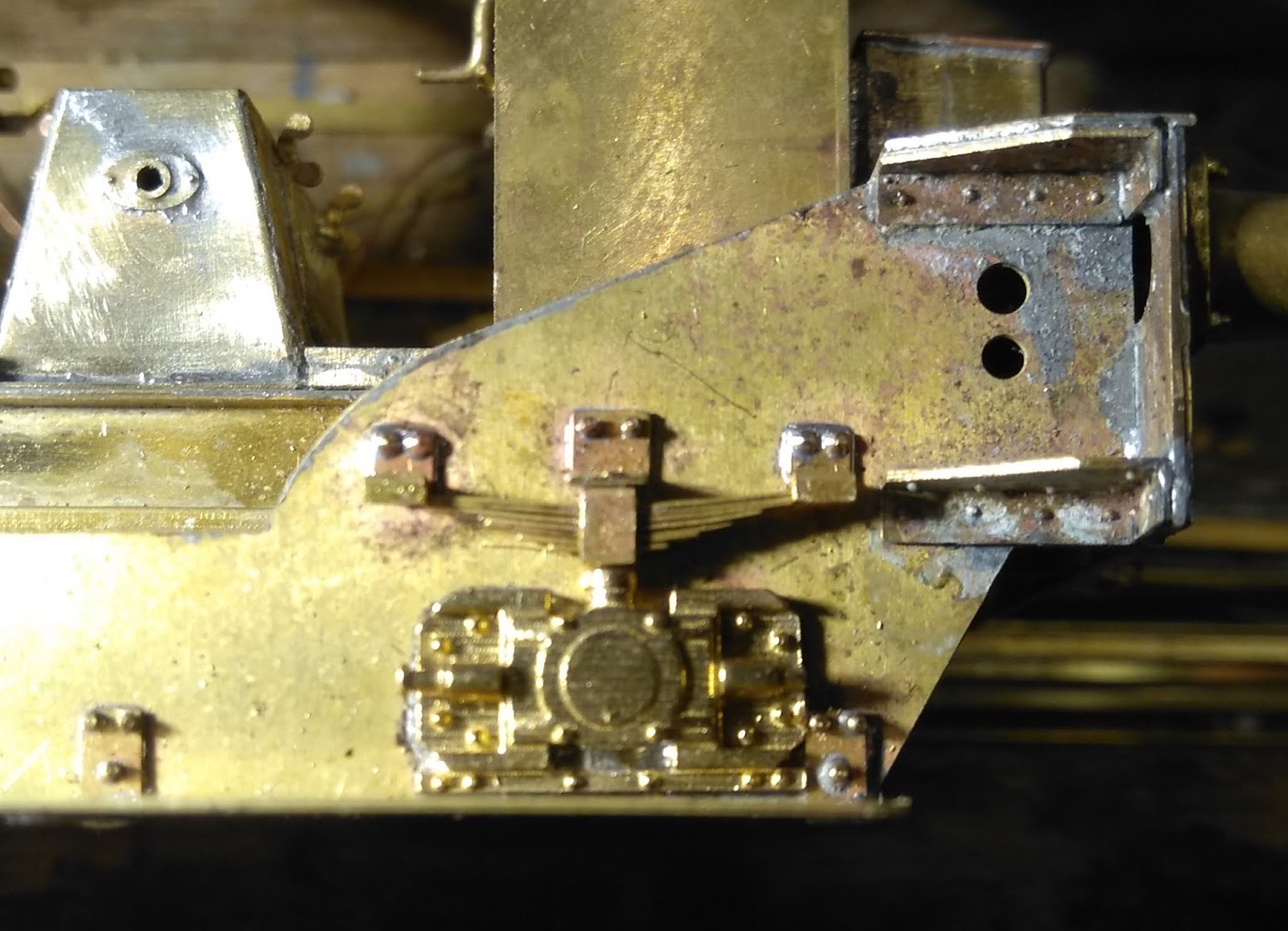

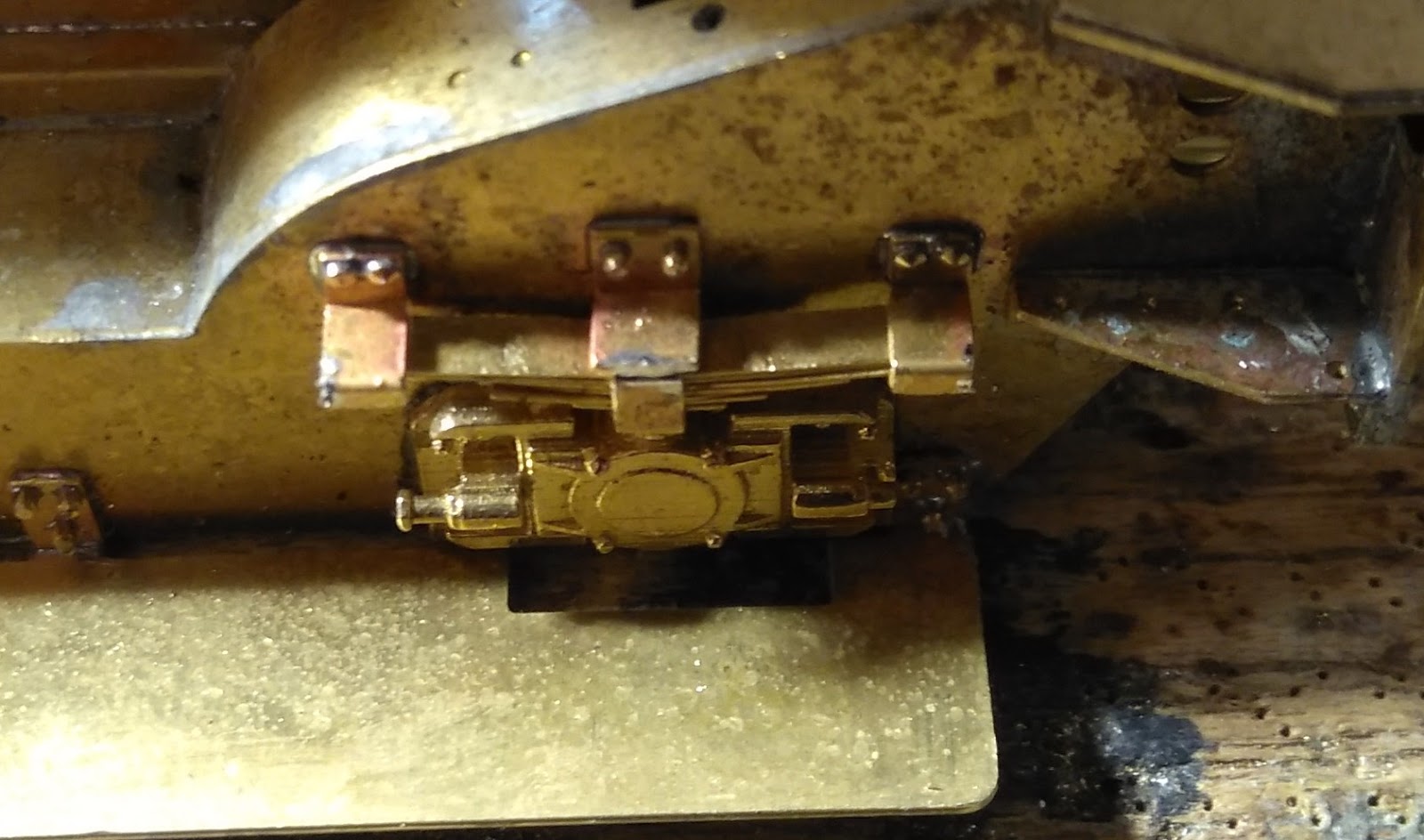

Aspotten , ik heb deze keer de shapeways aspotten gebruikt, ZONDER veren, die uit de etsplaat gemaakt.
7 veerbladen per veer, langste 2x.
Omvouwen let op, vouwnaad NIET altijd aan binnenkant!!! even goed kijken hoe je ze vouwt!!











Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #224 Gepost op: 03 augustus 2020, 16:45:01 »
 (y)
 Heb vandaag alles bestelt gaat wel een dikke maand duren.
