ESU Switchpilot

[Dominique]

De schakeling van Aernoud getest... werkt goed... de trein stopt perfect...
maar als ik het sein dan weer op groen schakel komt er geen baan spanning meer....

mis ik iets?

[Karst Drenth]

Hoi Dominique,

Als dit sein op deze manier aangesloten licht gaat geven, krijg je de nobelprijs voor de Natuurkunde

Het sein heeft namelijk geen voeding

De zwarte draad die van het sein afkomt, moet naar een trafo oid, evenals daar waar die draad nu op de decoder zit. Dat aansluitpunt (decoder 'zwart' ) moet naar de andere pool van de trafo.

Grtzz en suc6,

Karst

[Wim Ros]

@Karst, dat sein werkt wel op deze manier, geen probleem.


@Dominique,

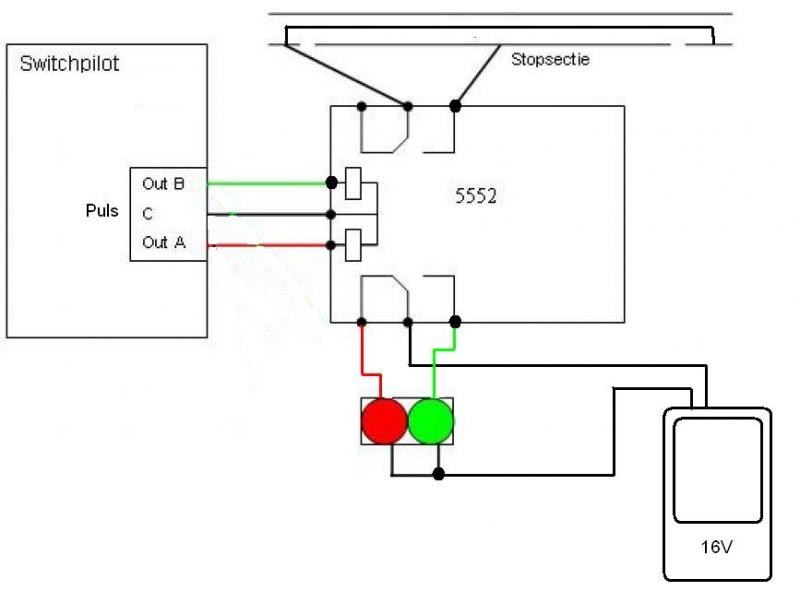

Ik zou dit op de volgende manier oplossen. De switchpilot instellen op puls, dus voor een gewone wissel. Het sein aansluiten op het andere contact van het relais en via een aparte trafo voeden. En niet vergeten om de rails te verbinden voor en na  de stopsectie, want anders zal het niet rijden.



Mvg
Wim.

[Karst Drenth]

@Wim,

Zoals jij het getekend hebt en ik beschreven ( althans geprobeerd heb )

Werkt het idd, in de voorgaande tekening echter absoluut niet

Grtzz, Dominique heeft iig een oplossing

Karst

[Wim Ros]

Karst, dat lampe van het sein brand gewoon zoals het in de eerste tekening staat.

C = de gemeenschappelijke plus.
out A en out B verbinden de lamp via een transistor in de decoder met de massa., gevolg het kringetje is rond, afhankelijk van welke Out actief is.


Mvg
Wim.

[Dominique]

Bedankt voor de antwoorden!

Ben net nieuw hier, op dit forum heb al veel wijsheid ervan verkregen over inbouwen van locdecoders enz. dat lukt aardig!

nu nog even de seinen. en dergelijke.

@ Wim,

Het schema heb ik uitgeprint, en ga er gelijk mee aan de slag!
Nader bericht volgt!

Alvast bedankt!

[Dominique]

heb de schakeling geprobeerd staat nu in de opstelling zoals schema.. maar nu blijft het sein rood branden... en kan nie schakelen naar groen..

[Wim Ros]

Dan heb je het niet volgens schema aangesloten, zo simpel is dat dan.

Mvg
Wim.

[Dominique]

2x keer opnieuw aangesloten en het werkt niet...

het zit echt goed aangesloten zoals het schema zegt. daar heb ik dan nog wel weer genoeg ervaring mee om zo een schema aan te sluiten...

[Wim Ros]

Maak er dan maar even een foto van, dan kijken we even of het werkelijk goed zit. Want als het werkelijk goed zit werkt het.

Mvg
Wim.

[Dominique]

Ik zal morgen even een goede foto maken, word morgen weer vroeg dag..

dan ga ik morgen eerst alles nog even een keer opnieuw aansluiten volgens schema dan maak ik even een mooie foto ervan.

Alvast bedankt.

mvg, Dominique

[Aernoud]

@Karst: Ik heb niets anders gedaan dan de handleiding van ESU gevolgd (zie http://www.esu.eu onder downloads), Duitse versie, pagina 8. Daar staat een tekening.

Ik ben het eens met Wim dat je zuinig moet zijn met de digitaalstroom, daar staat tegenover dat je een extra voeding moet aansluiten volgens zijn schema.
In mijn geval heb ik ledseinen, het verbruik is dan relatief laag.

Overigens de Switchpilot heeft al een separate voedingsaansluiting naast de digitaalaansluiting. Je kunt dan mijn schema gebruiken met de trafo aan de Switchpilot  In dat geval blijft nog over het onnodige verbruik van de 5552: 15 mA.

Wat me trouwens wel opgevallen is in de handleiding van de 5552, ze noemen het een electronisch relais. Ook geven ze aan dat het relais aangestuurd moet worden met een positieve spanningspuls, zoals bijvoorbeeld de k83 levert.
Tevens geven ze in elk voorbeeld aan dat voor de aansturing de + op de Common moet. Als het een conventioneel relais zou zijn, maakt het niet uit of je de + en - omdraaid.
Laat bij de Switchpilot nu net de Common de - zijn...

Als dit werkelijk uitmaakt, wordt het mijns inziens een stuk lastiger om een 5552 aan een Switchpilot te hangen. Dan zou ik eerder kijken of ik de 5552 kon ruilen voor een Switchpilot Extension.
En uit de ervaringen van Dominique krijg ik de indruk dat het inderdaad uitmaakt

Groeten,
Aernoud

[Karst Drenth]

Ha

Iedereen denkt natuurlijk dat ik gek ben  ( nou is dat ook wel eeb beetje zo ) maar hier stond een tekening van Dominique zelf waaraan ik refereerde...

Die tekening 'is niet meer', dus mijn opmerkingen slaan ook volledig in het luchtledige

Helaas, alle andere schema's heb ik geen commentaar op, die doen het gewoon

Grtzz,

Karst

Edit: Krijg nou wat, terwijl ik aan het typen ben, staat ie er weer

[Wim Ros]

Als dit werkelijk uitmaakt, wordt het mijns inziens een stuk lastiger om een 5552 aan een Switchpilot te hangen. Dan zou ik eerder kijken of ik de 5552 kon ruilen voor een Switchpilot Extension.
En uit de ervaringen van Dominique krijg ik de indruk dat het inderdaad uitmaakt

Dat maakt geen bal uit, dat werkt gewoon met een 5552.

Mvg
Wim.

@Karst, Je hebt gelijk dat bewuste schema, dat werkt niet.

Mvg
Wim.

[Klaas Zondervan]

Wat me trouwens wel opgevallen is in de handleiding van de 5552, ze noemen het een electronisch relais. Ook geven ze aan dat het relais aangestuurd moet worden met een positieve spanningspuls, zoals bijvoorbeeld de k83 levert.
Tevens geven ze in elk voorbeeld aan dat voor de aansturing de + op de Common moet. Als het een conventioneel relais zou zijn, maakt het niet uit of je de + en - omdraaid.
Laat bij de Switchpilot nu net de Common de - zijn...

Wat een verwarring nou toch over de polariteit. Een verwarring die niet nodig is. In de handleiding staat het toch heel duidelijk en consequent. Je kunt de 5552 aansturen met wisselspanning of met gelijkspanning. Met de opmerking dat je bij gelijkspanning de min op de common moet zetten, en dat is in de voorbeeldschema's in de handleiding consequent aangehouden.

Wat het elektronische betreft, in de handleiding staat ook dat je de ingangen met een puls of met een blijvende spanning kunt aansturen. Samen met de polariteitsgevoeligheid bij gelijkspanning vermoed ik dat er een elektronische schakeling in zit die de spoelen afschakelt na het omklappen. een soort elektronische eindafschakeling dus. Maar helemaal zeker is dat niet, de handleiding zegt daar niks over.
