Auteur Topic: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0  (gelezen 62599 keer)

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #45 Gepost op: 24 juni 2019, 17:29:11 »
Vanmorgen toch ook maar hier een buigmal gemaakt voor de schortplaten. Scheelde 1,5 uur rijden en wachten tot vanavond.

Maar eerst... klinknagels zetten. Positiegaatjes zitten dicht bij de rand, maar precies goed.
IMG_2362 by Nulpunt0, on Flickr

IMG_2359 by Nulpunt0, on Flickr

IMG_2363 by Nulpunt0, on Flickr

IMG_2360 by Nulpunt0, on Flickr

Het is even goed kijken op welke plek je de bovenplaat vast zet, want het is een ingenieus stukje plaatwerk met verrassende mooie inkepingen. Maar het past perfect.
Een plaatje 0,8 als soldeerhulp doet wonderen.
IMG_2365 by Nulpunt0, on Flickr

IMG_2369 by Nulpunt0, on Flickr

Tussendoor nog wat aan het dak gedaan.
IMG_2361 by Nulpunt0, on Flickr

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #46 Gepost op: 24 juni 2019, 23:05:08 »
Vanaf de onderzijde kan je zien dat het hele model met 6 M1,4 boutjes in elkaar zit.
De twee boutjes aan de zijkanten zetten zowel het schortstuk als machinistenhuis of watertanks vast. 1+ 1 = 3.
Machinistenhuis en watertanks heb ik onderling verbonden door ze aan elkaar te solderen. Daardoor zie je geen scheve lijnen van 89,5 graden.
Ketel en rookkast zijn een aparte eenheid.

Ik weet het nog niet, maar hopelijk zitten de wielen de boutjes aan de voorzijde van het machinistenhuis niet echt in de weg. Zo ja, dan moet ik ze verplaaatsen.
IMG_2371 by Nulpunt0, on Flickr

en dan mag de loc in wording de baan even op.
IMG_2373 by Nulpunt0, on Flickr

3893
« Laatst bewerkt op: 24 juni 2019, 23:08:10 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #47 Gepost op: 24 juni 2019, 23:26:19 »
De dag afsluiten met een goed bericht....het past net.

IMG_2375 by Nulpunt0, on Flickr

3915

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #48 Gepost op: 25 juni 2019, 16:20:06 »
Vandaag een aantal "minimale" zaken qua afmeting in het kader van productontwikkeling. Je wilt het toch proberen hoe ver je kan gaan.
Op de foto's zie je "alles" super uitvergroot. Met het blote oog en op enige afstand met het hele model in beeld...niet ontevreden. Maar wie weet, veranderen kan altijd nog.

De regengoot.
Dit is bij 1:1 een  halfrond gebogen, maar niet exact met één radius. In Schaal 0 komt dat op circa 1 mm, dus zelf iets buigen.... nee. Klein formaat buis kan je weer niet vastzetten, dus vooralsnog een compromis , te weten een strip 0,5x1.

IMG_2377 by Nulpunt0, on Flickr

In Vs.2. moeten de strips op het dak iets (circa 1 mm) langer om ze haaks af te knippen.
IMG_2378 by Nulpunt0, on Flickr

IMG_2376 by Nulpunt0, on Flickr

Onder de dakrand moet nog een strip. Zeker ook om het afgevijlde dak weg te werken, maar rondlopen... dat wordt te klein om een hoekje uit te vijlen. Dit is al 0,3x0,8.
IMG_2380 by Nulpunt0, on Flickr

Onder de schortbeplating zit nog een verstevigingsrand.
Hier heb ik L-profiel 1,5x1,5 uitgegloeid en gebogen. De ronding wordt daardoor wel rond maar door het strekken ook smaller. na monteren het hele profiel wat afgevijld zodat overal dezelfde maat van uitsteken wordt bereikt.
IMG_2379 by Nulpunt0, on Flickr

IMG_2381 by Nulpunt0, on Flickr

Nog een pietsje soldeer er tussen...foto's liegen niet.
Maar die inkeping aan de bovenkant lijkt dan wel weer een reuzengat....tja.
IMG_2382 by Nulpunt0, on Flickr
« Laatst bewerkt op: 25 juni 2019, 16:28:45 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #49 Gepost op: 25 juni 2019, 20:33:32 »
De luiken in de schortplaten zijn op vele foto's anders, voornamelijk gehavend of gerepareerd. In model "moet" natuurlijk dat netjes en strak. De luiken zijn  niet alleen platte etsplaatjes, maar de scharnieren zitten er ook op. Nou, ja scharnieren.....platte stukjes.
IMG_2383 by Nulpunt0, on Flickr

Platte stukjes plaat die scharnieren moeten weergeven......dat kan niet. Het idee werd geboren bij het bouwen van de Ovaalramer. De kleinste scharnieren (functioneel) die ik in de handel kon vinden waren eigenlijk te groot. Dilemma dus.
Maar voor volgende projecten, zoals dus nu hier, heeft Edwin imitatie scharnieren in vele maten getekend. Komt hier mooi van pas.

Bedenk, dit stukje etsplaat is 1x1 cm, een vierkante centimeter. Ieder scharnier is 1,6x0,8 mm.
IMG_2384 by Nulpunt0, on Flickr

Valt nog te solderen ook want ze zitten er op.....en vast.
IMG_2387 by Nulpunt0, on Flickr

4150

« Laatst bewerkt op: 25 juni 2019, 20:36:35 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #50 Gepost op: 25 juni 2019, 21:48:32 »
Een leuk detail zijn de opstaptreden, met dichte achterwand.
IMG_2390 by Nulpunt0, on Flickr

Achterzijde is iets minder...nou ja.
U-profiel 2x3
IMG_2391 by Nulpunt0, on Flickr

IMG_2393 by Nulpunt0, on Flickr

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #51 Gepost op: 26 juni 2019, 13:49:44 »
Scharnieren van Addi,
IMG_2394 by Nulpunt0, on Flickr

Ketting van Aeronaut,
IMG_2396 by Nulpunt0, on Flickr

Samen met wat plaatwerk maken ze dit,
IMG_2397 by Nulpunt0, on Flickr

1795

  • Offline Offline
  • Berichten: 1141
    • Raamsdonk spoor 0
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #52 Gepost op: 26 juni 2019, 19:06:39 »

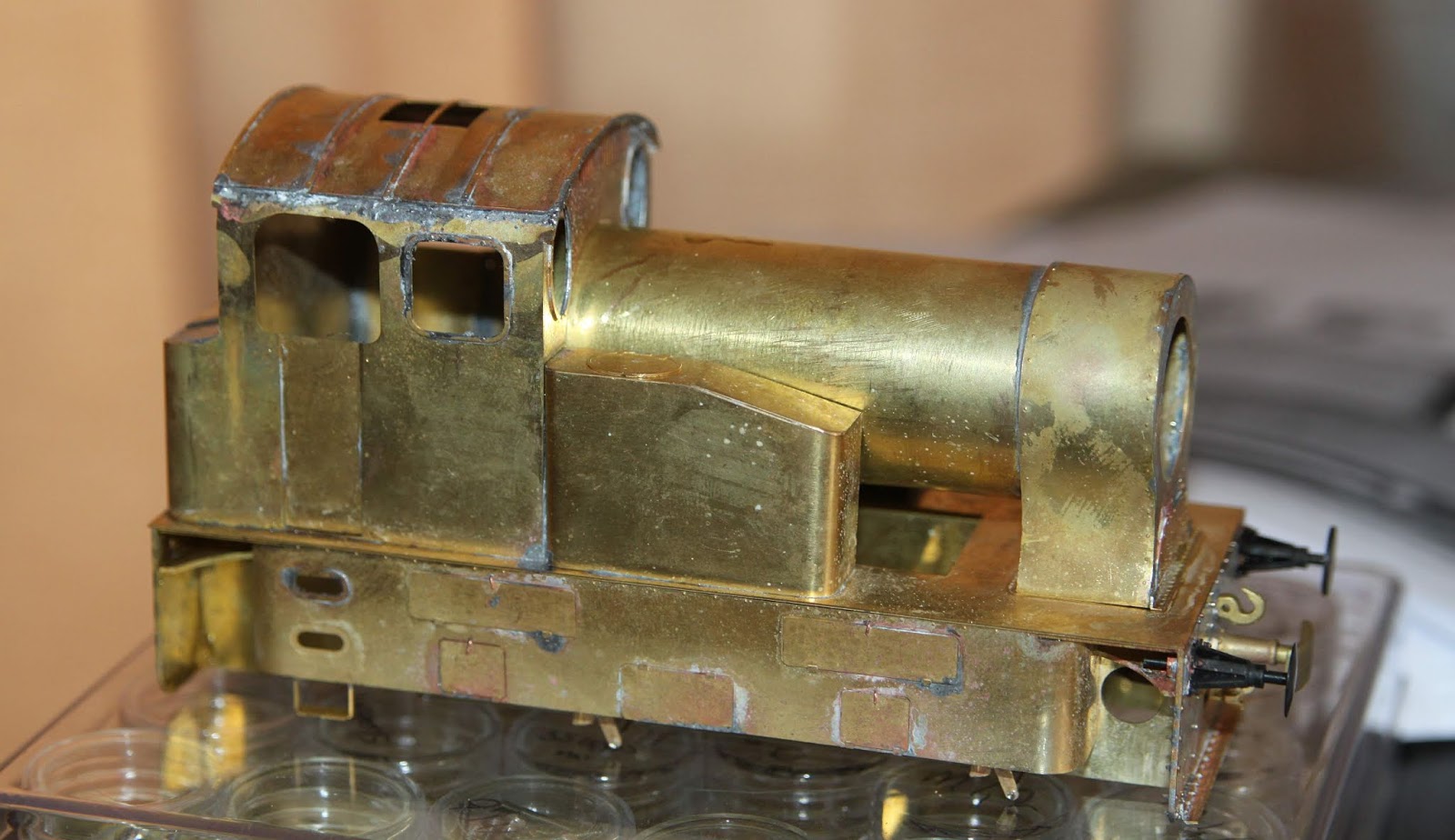

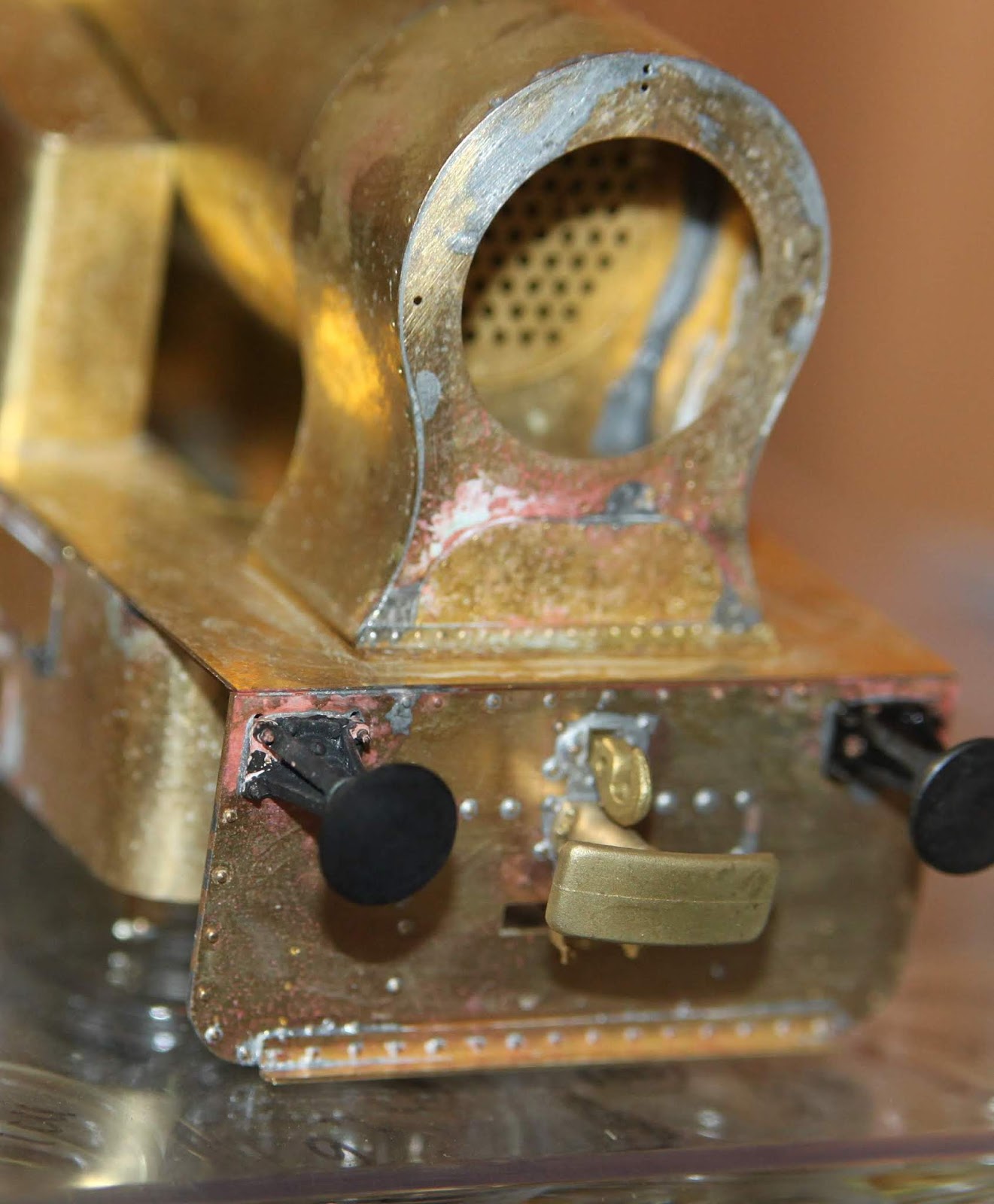

ik ben verder gegaan met de bufferbalk.
Het wordt al wat zo.....



Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #53 Gepost op: 26 juni 2019, 22:14:42 »
Sierlijsten.
Die rondingen en posities..... solmuren dat  bovenste horizontale randje. Strip (21G halfrond, superzacht) zit in één vlak.
IMG_2401 by Nulpunt0, on Flickr

De halfronde strip zit tegen de zijkant gesoldeerd en aan de bovenkant tegen de kopse kant van het dak. Ik moest er lang over denken, maar dit is de enige manier dat het op 1:1 lijkt.
IMG_2403 by Nulpunt0, on Flickr

Werkje tussendoor. Bufferbalk aan voor- en achterzijde van een enkelzijdige klinknagelstrip en koppelhaakgleider voorzien.
IMG_2400 by Nulpunt0, on Flickr
« Laatst bewerkt op: 26 juni 2019, 22:31:13 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #54 Gepost op: 27 juni 2019, 09:33:32 »
De bovenkant van het machinistenhuis kon waarschijnlijk losgehaald worden van de onderkant. Hoe dan ook, ik zie halverwege, aansluitend op de bovenkant van de kolenbak, een strip/afscheidingsrand.
Maffei-zijkant by Nulpunt0, on Flickr

Na het aanbrengen van de sierstrip rond de ingang, heb ik een draad 0,5 op de zijkant gesoldeerd.......oeps, niet aansluitend.
Zeg het maar, maar dat wordt een aanpassing in Vs.2 (ook de watertank dus)
-kolenbak te hoog ?
-sierstrip te dik?
-onderzijde ingang te laag?
IMG_2404 by Nulpunt0, on Flickr

Vanmorgen even de kolenbak losgehaald en 0,5 mm van de wand geslepen.
IMG_2405 by Nulpunt0, on Flickr

Alles weer op zijn plek en de 0,5 draad iets plat gevijld.
IMG_2406 by Nulpunt0, on Flickr

IMG_2407 by Nulpunt0, on Flickr
« Laatst bewerkt op: 27 juni 2019, 09:36:30 door FritsT »

ATB

  • Offline Offline
  • Berichten: 1332
  • Modelrailroading is fun
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #55 Gepost op: 27 juni 2019, 09:48:02 »
Nu de watertank nog ;D

Sterk werk, ik geniet (y)

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #56 Gepost op: 27 juni 2019, 10:04:30 »
Ik geniet ook hoor.

Dit soort kleine afwijkingen komen er nu uit bij het bouwen van de twee prototypes, maar dat is niet abnormaal bij een conversie van 1:1 naar model. Ik doe al weer mijn voordeel bij ervaringen die met het andere prototype worden opgedaan. Hoe dan ook, Edwin heeft met deze  Vs.1. al eigenlijk weer perfect tekenwerk afgeleverd.

De watertank is op dit moment iets teveel werk tov. wat er nog moet gebeuren. Die zit vast aan machinistenhuis en heeft een passend gemaakte bodem. Haal ik wat van de bovenkant af, dan klopt de knik van de deksel weer niet. Ik laat dat dus even zitten.


FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #57 Gepost op: 27 juni 2019, 10:57:59 »
Dat randje heeft grote consequenties... Interen even overleg gehad en aan de hand van foto's komen we nu tot de conclusie dat het bovendeel van het machinistenhuis los kan en OVER de onderkant steekt. Klinknagels zie je hier zitten. Op andere foto's weggeslepen of verzonken..zeg het maar.
Normaliter zie je hijsogen zodat je op de constructie wordt gewezen, maar die zie ik bij deze locs niet.

Dat betekent dat het hele ontwerp van het machinistenhuis best eens anders kan worden. Mijn buigmal is niet voor niks geweest, die is goed voor de rondingen aan de achterzijde.

Een daarom bouwen we voor een serie modellen nu prototype's. ter leering ende vermaeck.

IMG_0271 - kopie by Nulpunt0, on Flickr
« Laatst bewerkt op: 27 juni 2019, 11:02:04 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #58 Gepost op: 27 juni 2019, 12:59:10 »
Gaat een schuifbaar raam in het model nog passen?
Komt er wel op aan en voor de maat ook nog even passen met de hoogte van de deur. Maar het kan. Zit het vanaf de buitenzijde overtuigend?...tja.

Dit is een testconstructie en zeker niet de definitieve versie.
Op het raam is een buisje 1,0/1,2 gesoldeerd en schuift over draad 0,8.
Volgende versie ga ik moertjes M1,2 of 1,4 als afstandhouder gebruiken ipv stukjes buis. Dan kan het raam verder open/dicht en heeft iets meer afstand van de wand. Trial and Error.
IMG_2408 by Nulpunt0, on Flickr

IMG_2409 by Nulpunt0, on Flickr

IMG_2410 by Nulpunt0, on Flickr



FritsT

  • Offline Offline
  • Berichten: 4459
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #59 Gepost op: 27 juni 2019, 19:08:11 »
In een eerder project al uitvoerig beschreven is het maken van scharnieren met microbuis. Hier heb ik buis 0,4/0,6 gebruikt en 0,4 mm draad als as.
De deur zelf is dubbel dik uitgevoerd zodat die niet alleen tegen de binnenkant aankomt, maar nu ook vlak met de zijwand ligt.

Om later geen problemen met aanlopen te krijgen heb ik gelijk maar een vloertje 0,5 dik gemaakt. (ligt nu nog los)

IMG_2418 by Nulpunt0, on Flickr

Deurtje open,
IMG_2416 by Nulpunt0, on Flickr

Deurtje dicht.
IMG_2417 by Nulpunt0, on Flickr
