Auteur Topic: NS modelbaan Hoekdam H0  (gelezen 198480 keer)

NS264

  • Offline Offline
  • Berichten: 5905
  • Midland Industrie, NS IV.
    • Midland
Re: NS modelbaan Hoekdam H0
« Reactie #1215 Gepost op: 21 februari 2020, 18:28:02 »
Hoi,

Knap stukje werk.
Gelukkig staat alles helder beschreven zodat ik het ooit zelf kan proberen te maken.

Qua tijdperk zou het een mengeling kunnen worden van armseinen, rouwbrief, lichtseinen en dwergseinen.


Gr Koen.
Klik op de wereldbol naar topic.
Mvg Koen. Betuwse oplossing:'kumt tied, kumt road'.

Ronald1974

  • Offline Offline
  • Berichten: 842
Re: NS modelbaan Hoekdam H0
« Reactie #1216 Gepost op: 26 februari 2020, 18:58:56 »
Langzaam verder met de rangeerpaallantaarn.
De tekening na de laatste aanpassingen van 3d om gezet naar 2d.
En toen ging de 20 jaar oude Proxxon boormachine kapot deze vervangen voor een nieuwe.
In plaats van een 12volt uitvoering nu gekozen voor een 230volt uitvoering.





De eerste paal met steunen met draai punten in elkaar gezet.
De as kan vrij draaien, de as (buis) is 0,7 mm dik hier past een draadje in voor de verlichting.
Morgen weer verder.

Mvg Ronald Hofmeester.

Wim Vink

  • Offline Offline
  • Berichten: 8859
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #1217 Gepost op: 26 februari 2020, 23:48:20 »
Zoals altijd vakwerk Ronald  (y)
Met vriendelijke groet,
Wim

Ronald1974

  • Offline Offline
  • Berichten: 842
Re: NS modelbaan Hoekdam H0
« Reactie #1218 Gepost op: 29 februari 2020, 14:20:14 »
Langzaam maar weer een stukje verder.

















Tot de volgende update.

Mvg Ronald Hofmeester.

DE-II

  • Offline Offline
  • Berichten: 4057
Re: NS modelbaan Hoekdam H0
« Reactie #1219 Gepost op: 29 februari 2020, 21:00:10 »
Hoe krijg je dat trapje zo netjes? Bij mij spatten de sporten alle kanten op...

Ronald1974

  • Offline Offline
  • Berichten: 842
Re: NS modelbaan Hoekdam H0
« Reactie #1220 Gepost op: 01 maart 2020, 11:26:50 »
Hoi Huibert,

Als eerste maak ik altijd gebruik van een mal/sjabloon.
Zet alles goed vast met tape.
De sporten maak ik veel langer dan de lengte die ze moeten zijn.
Ik leg de messing op zijn plek en smeer dit in met soldeer vet en pak met de tip van de soldeerbout en heel klein beetje soldeer tin.
Breng de tip naar het materiaal en het soldeer vet laat de tin goed vloeien.



Ik neem de schuifmaat en stel deze in op de lengte wat de sporten moeten worden (incl materiaal dikte zijkant trap).
Gebruik de schuifmaat als mal/aanslag en knip de sporten met de vlake kant van de kniptang op maat.





Vervolgens soldeer ik de tweede zijkant van de trap vast.

Mvg Ronald Hofmeester.

DE-II

  • Offline Offline
  • Berichten: 4057
Re: NS modelbaan Hoekdam H0
« Reactie #1221 Gepost op: 01 maart 2020, 11:38:39 »
Ronald, t sjabloon is op papier getekend?

Ronald1974

  • Offline Offline
  • Berichten: 842
Re: NS modelbaan Hoekdam H0
« Reactie #1222 Gepost op: 01 maart 2020, 11:46:55 »
Sjabloon is een stuk papier.
Verder kan je de sjabloon tekenen in een tekenprogramma of gewoon met potlood en liniaal.

Mvg Ronald.

DE-II

  • Offline Offline
  • Berichten: 4057
Re: NS modelbaan Hoekdam H0
« Reactie #1223 Gepost op: 01 maart 2020, 11:53:09 »
Duidelijk, dank je wel!
Groet
Huibert

MOVisser

  • Offline Offline
  • Berichten: 1791
    • Modelbouw in't algemeen.
Re: NS modelbaan Hoekdam H0
« Reactie #1224 Gepost op: 01 maart 2020, 12:07:20 »
Ik zie echter 2 verschillende vormen van papier met sjabloon.
Per trap heb je een eigen sjabloon ingezet?

Ronald Visser.

Je kunt me vinden op diverse treinenbeurzen.

Ronald1974

  • Offline Offline
  • Berichten: 842
Re: NS modelbaan Hoekdam H0
« Reactie #1225 Gepost op: 01 maart 2020, 12:44:50 »
Hoi Ronald,

Goed gezien per trap een sjabloon.
Door gebruik van soldeer vet of vloeimiddel is na 1 keer gebruik de inkt door lopen en de sjabloon niet meer bruikbaar.

Mvg Ronald Hofmeester.


« Laatst bewerkt op: 01 maart 2020, 12:46:31 door Ronald1974 »

Wim Vink

  • Offline Offline
  • Berichten: 8859
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #1226 Gepost op: 01 maart 2020, 13:40:21 »
Ik denk/weet dat Ronald een man is met heel veel geduld  (y)
Met vriendelijke groet,
Wim

Ronald1974

  • Offline Offline
  • Berichten: 842
Re: NS modelbaan Hoekdam H0
« Reactie #1227 Gepost op: 01 maart 2020, 19:23:23 »
Hoi Wim,

Eigenlijk kan de bouw mij niet snel genoeg gaan maar moet daarbij het nodige geduld opbrengen om tot een goed einde te komen.
Zonder de nodige hulp middelen zou ik niet tot het gewenste resultaat komen.

Inmiddels is de paal met trap klaar.
Deze morgen schoon maken en in de verf zetten.
Het volgende wordt de as met lantaarn maken.



Tot de volgende update.

Mvg Ronald Hofmeester.

Joran

  • Offline Offline
  • Berichten: 1220
  • NS tijdperk IV (1981)
Re: NS modelbaan Hoekdam H0
« Reactie #1228 Gepost op: 01 maart 2020, 20:49:49 »
Wow!  :o

Ziet er weer goed uit Ronald!

Ronald1974

  • Offline Offline
  • Berichten: 842
Re: NS modelbaan Hoekdam H0
« Reactie #1229 Gepost op: 03 maart 2020, 18:32:06 »

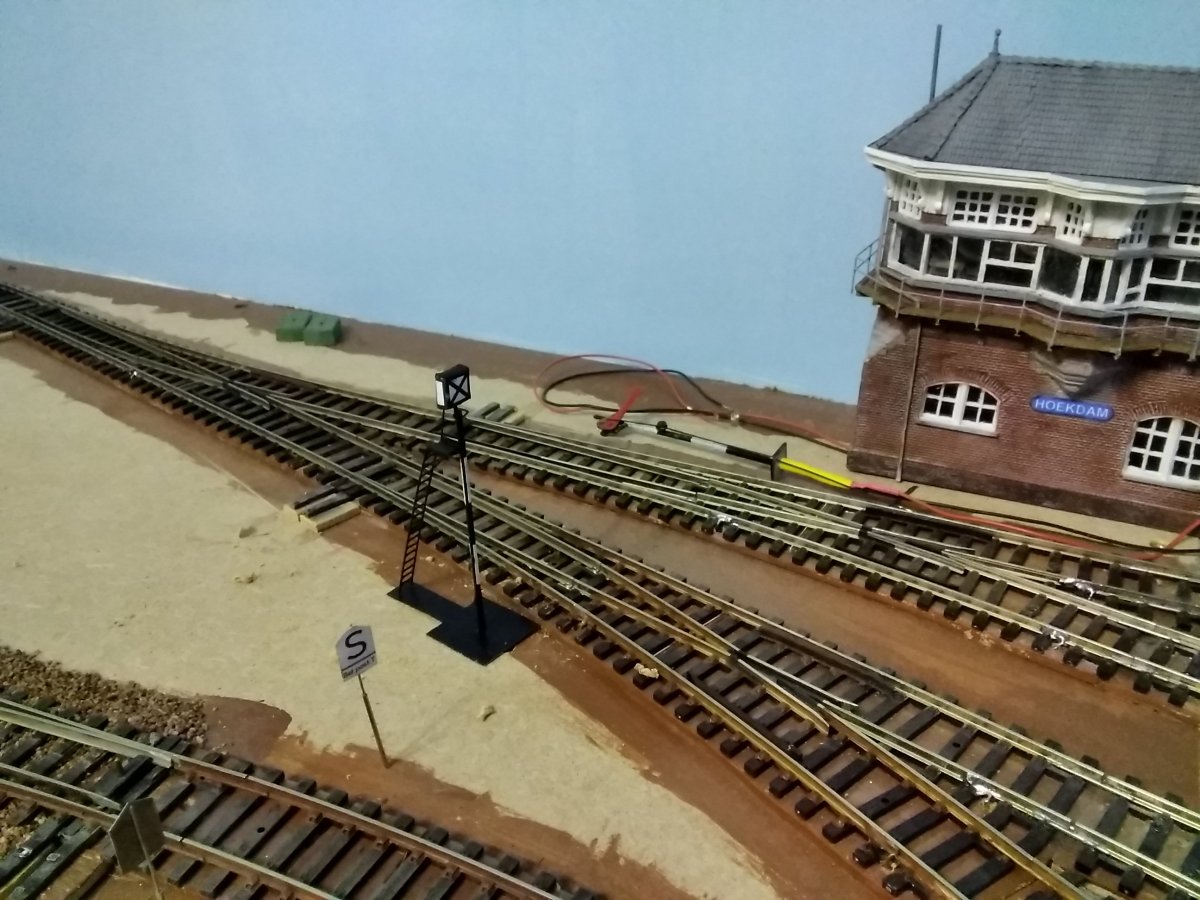

De rangeerpaallantaarns zijn bijna klaar.
Moet nog 1 keer het verf werk na lopen, en voorschakel weerstand plaatsen  en de verlichting van de lantaarn testen is deze goed dan kan ik de rouwbrief(ven) op zijn plek vast zetten en de servo plaatsen.









Tot de volgende update.

Mvg Ronald Hofmeester.
