Auteur Topic: Liliput L131999 - NS3500 - LED vervangen  (gelezen 3247 keer)

HaHoHo

  • Offline Offline
  • Berichten: 355
    • Model-werkplaats 'Pegasus'
Liliput L131999 - NS3500 - LED vervangen
« Gepost op: 21 mei 2018, 23:21:57 »
Hallo,

bij mijn NS3500 van Liliput is de LED die de voorzijde van verlichting voorziet, kaduuk. Nou ben ik handig genoeg om deze te vervangen, maar ik ben (blijkbaar) niet handig genoeg om uit te vogelen welke ik moet hebben en waar ik die kan verkrijgen. Uit het elektronicaschema in de handleiding haal ik de code 3Y4SCA-17, maar als ik daar op zoek via Google kom ik alleen maar vage Oost-Europese landen tegen zoals Rusland.

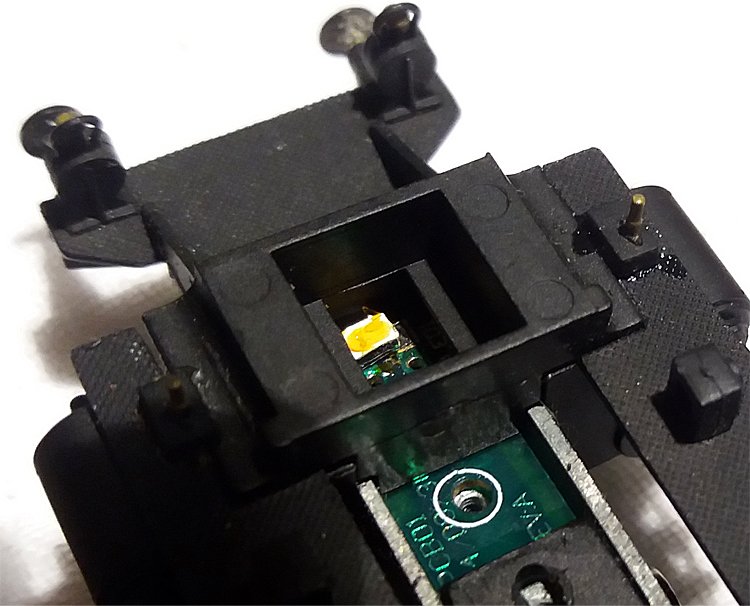

Fotootje van het LEDje.

Weet iemand welke LED-jes dit zijn en waar ik die kan bestellen?

Groetjes en alvast bedankt,

Hans.
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

Hans van Kampen

  • Offline Offline
  • Berichten: 39
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #1 Gepost op: 22 mei 2018, 12:53:01 »
Beste Hans, waarom denk je dat hij defect is? Meestal is niet de LED defect, maar aansturende elektronica , of bedrading. Hans

HansQ

  • Offline Offline
  • Berichten: 1940
  • Daar waar de rook is, is de kortsluiting...
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #2 Gepost op: 22 mei 2018, 13:20:22 »
Inderdaad, probeer even te meten wat de spanning over de LED is...
Alsie toch stuk is, kun je zien wat de afmetingen zijn? En issie helder of warm wit?

Voor afmetingen zie:  http://eastbay-rc.blogspot.nl/2012/09/smd-led-sizes.html
Het ziet er zo op het eerste gezicht uit als een PLCC / 3528, dus 3.5 bij 2.8 mm...

Die kosten bijna niks, zie: https://www.ebay.com/itm/100-pcs-SMD-SMT-3528-Super-bright-WHITE-LED-lamp-Bulb-GOOD-QUALITY/291916863264
Of per stuk uit Duitsland: https://www.reichelt.de/index.html?ACTION=3;ARTICLE=156284
HansQ,
spoor N modulebouw, electronica, Selectrix,
RailClub Utrecht N-brigade

HaHoHo

  • Offline Offline
  • Berichten: 355
    • Model-werkplaats 'Pegasus'
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #3 Gepost op: 22 mei 2018, 16:04:54 »
Beste Hans, waarom denk je dat hij defect is? Meestal is niet de LED defect, maar aansturende elektronica , of bedrading. Hans

Omdat ik hem heb opgeblazen...  :'(
Het LEDje wilde niet branden en, om uit te vogelen of het aan de toevoer lag of aan het LEDje zelf, paste ik even een bypass toe met een te hoog Voltage. Het ding flitste nog even op en dat was het wel... Een even niet zo'n helder moment bij mij leidde dus tot een wat al te helder moment bij het LEDje...  >:(

In de tender zit ook een LEDje; deze is geel van kleur; het kapotte LEDje zal ook ongetwijfeld die kleur uit (moeten) stralen.

@beide Hanzen: bedankt voor jullie reacties tot zover. Ik ga vanavond eens verder kijken of ik verder kom met de links die zijn gegeven.

Groetjes,

Hans.

HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

Martijn de Kuiper

  • Bestuur
  • Offline Offline
  • Berichten: 2407
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #4 Gepost op: 22 mei 2018, 16:37:12 »
Mocht je trouwens zitten met mogelijk kleurverschil => Als je toch handig genoeg bent, dan vervang je ze allebei, ia dat ook weer geregeld. Voor de kosten hoef je het niet te laten
Martijn

HaHoHo

  • Offline Offline
  • Berichten: 355
    • Model-werkplaats 'Pegasus'
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #5 Gepost op: 22 mei 2018, 16:39:56 »
Goeie tip; neem ik gelijk mee!  :)
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

zuylen

  • Offline Offline
  • Berichten: 3753
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #6 Gepost op: 22 mei 2018, 16:46:04 »
Alleen dan moet je rekening houden dat er oorspronkelijk een gele led in de loc zat waarbij de spanning over de led afwijkt van een warmwhite led. Daarvan is de spanning ongeveer 1 volt hoger of misschien nog hoger afhankelijk van het type led. Dus moet je ook de in serie staande weerstand vervangen. Maar als je toch aan het solderen bent, neem je dat klusje eenvoudigweg mee. Anders zal de nieuwe led niet of niet voldoende oplichten.
« Laatst bewerkt op: 22 mei 2018, 16:47:50 door zuylen »

Mar-Cas

  • Offline Offline
  • Berichten: 120
  • Samen bouwen a.d. woonkamerbaan is wel zo gezellig
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #7 Gepost op: 22 mei 2018, 18:32:49 »
Hans,

Het gefotografeerde ledje is NIET voor de 2 koplampjes. Deze is voor de lamp op de rookkastdeur, de lichtgeleider er naar toe zit er niet in bij de NS uivoering. Andere LED zit aan de andere zijde van hetzelfde printje. Deze staan parallel met elkaar (dus dubbele stroom)
Lampje hier is kleiner dan het  genoemde formaat. Lijkt meer op n 1206.
Heb er hier een op de veiling gekocht waarvan de verlichting het ook niet doet. Beetje geknoei met soldeer daar in het vooronder, en moet nog nieuwe ledjes erin maken hij ligt nu thuis open.

Als je in de buurt woont, ik heb diverse ledjes maar geen manual van die loc

Regards Caspar


HaHoHo

  • Offline Offline
  • Berichten: 355
    • Model-werkplaats 'Pegasus'
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #8 Gepost op: 22 mei 2018, 19:35:50 »
Hallo Caspar,

bedankt voor deze extra info! Ik ga mijn loc zsm nader bekijken om te zien wat voor soort LED er (onder) zit.

Om een eerdere reactie hier even te herhalen: weet je zeker dat je LEDjes het probleem zijn? Ik vind de stroomvoorziening voor de frontverlichting nogal geïmproviseerd bij deze loc, zo via de bodemplaat via vier geleidestrips. Misschien maken deze geen goed contact (meer)?

Hans.
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

HaHoHo

  • Offline Offline
  • Berichten: 355
    • Model-werkplaats 'Pegasus'
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #9 Gepost op: 22 mei 2018, 19:43:17 »
Nu snap ik trouwens ook waarom ik bij mijn zoektocht niets normaals aan sites kon vinden: ik zocht op micro-led in plaats van SMD-LED...  :-[
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

Mar-Cas

  • Offline Offline
  • Berichten: 120
  • Samen bouwen a.d. woonkamerbaan is wel zo gezellig
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #10 Gepost op: 22 mei 2018, 22:09:46 »
Hans,

v.w.b.  de stroomvoorzieningstrip, die ziet er hier goed uit en werkt goed. er leiden vele wegen naar Rome en dit is er een van.

Was echt het ledje wel, zit nu n 0805 warm wit in. Brand perfect en geeft ook veel licht op de bielzen. ???
Aan de bovenzijde zat hier volgens mij nog n orgineel ledje 0805 bolvormig. Onderzijde n rechthoekig ledje 0805 (tegenaan gebakken)
Vraagje: Zit er bij jouw loc onder de lichtgeleider n afdek kapje om het strooi licht tegen te houden?
Ik ga er hier een onder maken want dit vind ik niet toelaatbaar (geleider is grijs geschilderd en volgens mij is dit niet orgineel)

Regards Caspar

HaHoHo

  • Offline Offline
  • Berichten: 355
    • Model-werkplaats 'Pegasus'
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #11 Gepost op: 23 mei 2018, 22:14:35 »
Hallo Caspar,

ik heb mijn loc verder uit elkaar gehaald om te kunnen zien wat voor LEDjes er op het plaatje zitten. Bijgaand de fotootjes die ik ervan heb gemaakt:
bovenkant
onderkant

Beide LEDjes lijken dus van hetzelfde soort. Ze meten 2,5x2 mm. Waar heb jij de vervangende LEDjes gehaald? Hier wellicht? Hebben deze het juiste Voltage (opm: ik zie dat de warmwitte een andere spanning nodig hebben dan de gele)? Of heb je wellicht gewinkeld bij één van de verkopers die eerder in het draadje worden genoemd?

V.w.b. je opmerking over het 'lekken' van licht: ik heb nóg een 3500tje en ik zie daar ook 'lekkage': er valt licht op de voorste loopwielen en een beetje op het spoor zelf. Op zich is bij beide loc's het onderste LEDje niet van buitenaf zichtbaar; het is aan de onderzijde afgedekt door het metalen frame en de cilinderblokken aan de zijkanten, maar er lekt dus wel een beetje licht door.

Groetjes en alvast bedankt weer,

Hans.
« Laatst bewerkt op: 23 mei 2018, 22:24:46 door HaHoHo »
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

HansQ

  • Offline Offline
  • Berichten: 1940
  • Daar waar de rook is, is de kortsluiting...
HansQ,
spoor N modulebouw, electronica, Selectrix,
RailClub Utrecht N-brigade

HaHoHo

  • Offline Offline
  • Berichten: 355
    • Model-werkplaats 'Pegasus'
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #13 Gepost op: 24 mei 2018, 12:10:35 »
Hallo HansQ,

daar heeft het wel heeeel veel van weg (lees: dat zijn ze volgens mij).

Thanks!

Hans.
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

HansQ

  • Offline Offline
  • Berichten: 1940
  • Daar waar de rook is, is de kortsluiting...
Re: Liliput L131999 - NS3500 - LED vervangen
« Reactie #14 Gepost op: 24 mei 2018, 12:34:10 »
Let op de kleur (temperatuur)...
HansQ,
spoor N modulebouw, electronica, Selectrix,
RailClub Utrecht N-brigade
