Auteur Topic: Oersik in schaal 1  (gelezen 135898 keer)

FritsT

  • Offline Offline
  • Berichten: 9557
    • nulpunt
Re: Oersik in schaal 1
« Reactie #435 Gepost op: 20 mei 2018, 11:08:15 »
Iedere keer begint bij mij ook te kriebelen om er mee aan de slag te gaan. Mocht er weer een bestel ronde gedaan worden in schaal 1 houd ik me aanbevolen

Erik , je staat op de lijst.
Stuur Edwin (1795) ook nog even een mailtje/Pb met je gegevens voor afhandelen en opsturen/afhalen.

NOG MEER BELANGSTELLENDEN ?
« Laatst bewerkt op: 20 mei 2018, 11:13:28 door FritsT »

erixdeperix

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 5
Re: Oersik in schaal 1
« Reactie #436 Gepost op: 20 mei 2018, 14:21:56 »
Gedaan dank je! :D

FritsT

  • Offline Offline
  • Berichten: 9557
    • nulpunt
Re: Oersik in schaal 1
« Reactie #437 Gepost op: 20 mei 2018, 17:00:51 »
« Laatst bewerkt op: 20 mei 2018, 17:09:27 door FritsT »

Ad Cleijsen

  • Offline Offline
  • Berichten: 943
Re: Oersik in schaal 1
« Reactie #438 Gepost op: 20 mei 2018, 18:35:03 »
@Frits,

thanks
Ik heb dus ook goed gezien dat die aspotten er ook op zitten - ik ga ervoor. Morgen begin ik eraan.

FritsT

  • Offline Offline
  • Berichten: 9557
    • nulpunt
Re: Oersik in schaal 1
« Reactie #439 Gepost op: 20 mei 2018, 19:24:18 »
@Ad,

die aspotten....doe dat nou net niet. Ze zijn uit de etsplaat te plat.  Daarom heeft Wesley ze in 3D getekend.

MB6400

  • Offline Offline
  • Berichten: 745
Re: Oersik in schaal 1
« Reactie #440 Gepost op: 20 mei 2018, 20:46:20 »
Het assortiment boortjes is weer voorradig bij HBM..14,99 euro.

https://www.hbm-machines.com/producten/gereedschap-en-toebehoren/boren-en-borensetsgereed/borencassettes/hbm-150-delige-hss-borenset-kleine-maten

Super setje Frits.  (y)

Bedankt voor de tip. Obv je vorige tip besteld en gisteren binnengekregen.

Pauldg

  • Offline Offline
  • Berichten: 6340
Re: Oersik in schaal 1
« Reactie #441 Gepost op: 20 mei 2018, 21:04:01 »
Voor wie nog meer inspiratie zoekt: bij de buren op het spoornulforum gaat ook iemand aan het spoor 1 model beginnnen (verwarrend, ik weet het). Maar hij begint niet bij de etsplaat, maar met het rijdend onderstel en de ambitie is om dat luxe geveerd uit te voeren.  :)
Boomshanka!

FritsT

  • Offline Offline
  • Berichten: 9557
    • nulpunt
Re: Oersik in schaal 1
« Reactie #442 Gepost op: 20 mei 2018, 21:23:25 »
HELP..ik kan niet verder. Moet wachten op de 3D aspotten.

dan maar rangeerlampen maken.
Net zoals alle moedermodellen voor het maken van messing afgietsels.. beginnen met de maten vast te stellen en kijken welke componenten er zijn en waaruit die gemaakt kunnen worden. Dan zo goed als kan prototypes maken en zien waar je kan verbeteren.

1. allereerste type
IMG_5367 by Nulpunt0, on Flickr

2. kast versmallen en opbergbak
IMG_5369 by Nulpunt0, on Flickr

Dit is inspannend werk voor mijn ogen, dus....telkens een stapje verder en vooral niet direct klaar willen hebben.



FritsT

  • Offline Offline
  • Berichten: 9557
    • nulpunt
Re: Oersik in schaal 1
« Reactie #443 Gepost op: 20 mei 2018, 22:52:56 »
Voor wie nog meer inspiratie zoekt: bij de buren op het spoornulforum gaat ook iemand aan het spoor 1 model beginnnen (verwarrend, ik weet het). Maar hij begint niet bij de etsplaat, maar met het rijdend onderstel en de ambitie is om dat luxe geveerd uit te voeren.  :)

en daarom blijven er vele etsplaten in de kast. Koudwatervrees. We hebben hier (en in 0) laten zie dat de aandrijving, vering/compensatie appeltje eitje kan zijn. Pak de aangeboden hulp en adressenlijst van onderdelen en dan zullen velen het gewoon voor elkaar krijgen.

@ Paul..toch niet een beetje spijt dat je je etsplaat verkocht hebt?

Ferry As

  • Spoor 1
  • Offline Offline
  • Berichten: 1754
  • **
Re: Oersik in schaal 1
« Reactie #444 Gepost op: 20 mei 2018, 23:06:03 »
Een stukje vooruit en een stukje achteruit....  ::)

De vloer en de hijsogen zitten er op...

De handgrepen op de kast waren te dik, bij het verwijderen ging er ietsie meer los dan de bedoeling was.

Niet erg, dat is het grote voordeel van messing, schoonmaken en opnieuw solderen. Nu kunnen ook de schijven achte de handwielen gemaakt worden. Elk nadeel heb z'n voordeel.

Verslavend, dat messing bakken  :angel:



FritsT

  • Offline Offline
  • Berichten: 9557
    • nulpunt
Re: Oersik in schaal 1
« Reactie #445 Gepost op: 20 mei 2018, 23:39:27 »
@Ferry.. gaat goed zo.

en verslavend..ken ik. Toch ook nog een stapje verder met de seinijzers.
Frustrerend is dat een foto veel meer laat zien dan het blote oog. Staat iets schuin, maar zie je dat?..... niks noppes nop. Toch wordt de volgende versie recht.
In dit stadium ben ik het ding "in mijn hoofd" aan het zetten en iedere 1/10 mm en de verhoudingen tellen dan. Later maken de handjes het vanzelf en dan nog wel 4x. Als je maar goed weet wat je moet maken valt het best wel mee.

IMG_5374 by Nulpunt0, on Flickr

IMG_5375 by Nulpunt0, on Flickr

Oersik001 by Nulpunt0, on Flickr

Tekening is van net een andere lamp, maar duidelijk is...de pootjes moeten iets korter.
IMG_5376 by Nulpunt0, on Flickr



« Laatst bewerkt op: 21 mei 2018, 00:22:30 door FritsT »

Pauldg

  • Offline Offline
  • Berichten: 6340
Re: Oersik in schaal 1
« Reactie #446 Gepost op: 21 mei 2018, 08:20:01 »
@Frits: een klein beetje, maar niet veel.  Er ligt hier gewoon teveel nog op de plank en de Oersik is leuk, maar ik had er nog nooit een schreeuwende behoefte aan gehad. Ik focus mij even op mijn kernactiviteiten.
Boomshanka!

Ad Cleijsen

  • Offline Offline
  • Berichten: 943
Re: Oersik in schaal 1
« Reactie #447 Gepost op: 21 mei 2018, 13:20:52 »

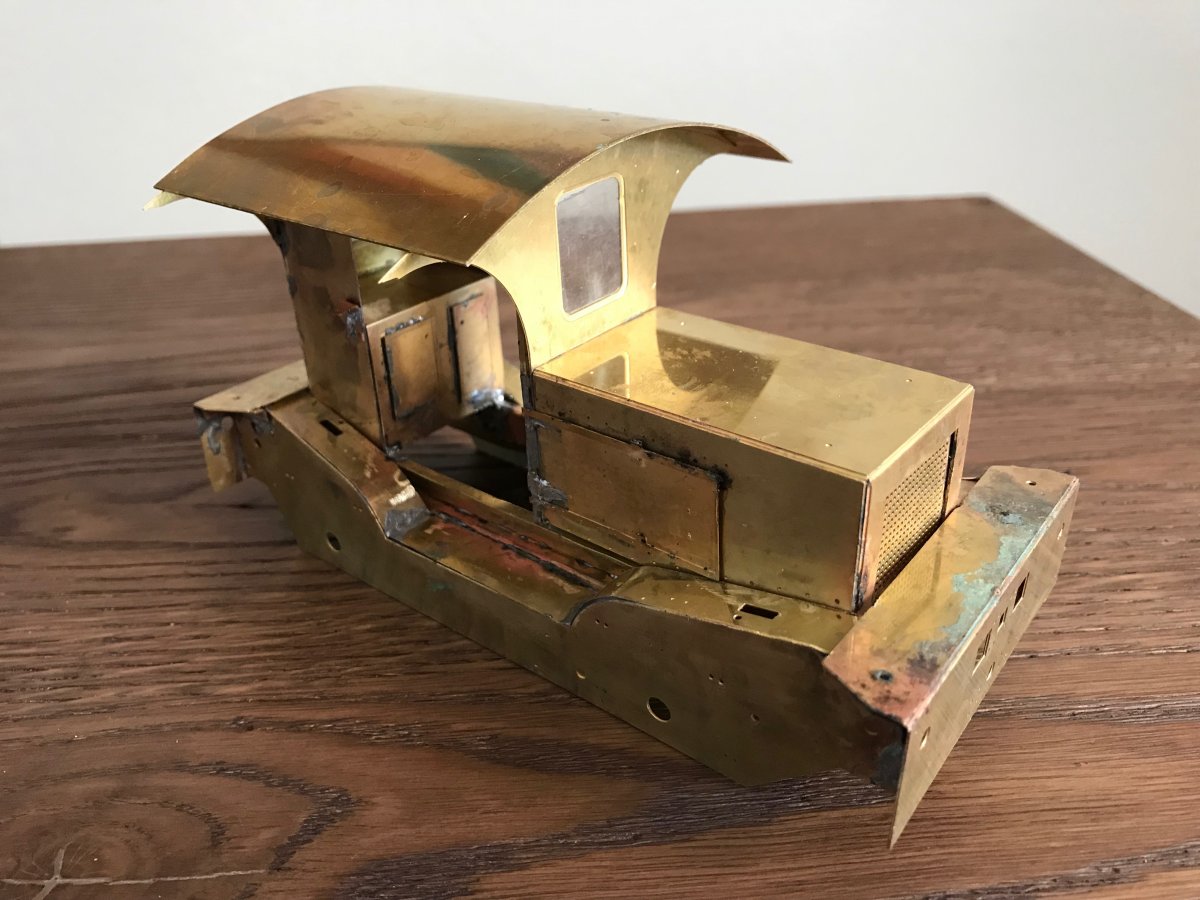

Bij deze een fotoshoot van mijn vorderingen. Begint ergens op te lijken en voor de critici onder ons - ik vind het helemaal goed, het is mijn projectje.





De volgende stap wordt schoonmaken en zoveel mogelijk losse frutsels weg werken. Blijft het bakkie leeg en voorkomen dat er ik later dingen kwijt zijn.

Verneem alle modificaties en verbeteringen. Voor mij, wil zo dicht mogelijk bij mijn doelstelling blijven en wil uiteindelijk zoveel mogelijk van de etsplaat verwerken, dus met koppeling. Dan wel niet werkend - aldus het advies van Edwin.

groeten Ad, nu ga ikzelf even bakken en braden

ps - dat veerpakket komt nog wel.

« Laatst bewerkt op: 21 mei 2018, 14:05:03 door Ad Cleijsen »

Ferry As

  • Spoor 1
  • Offline Offline
  • Berichten: 1754
  • **
Re: Oersik in schaal 1
« Reactie #448 Gepost op: 21 mei 2018, 13:32:34 »
Hallo Ad,

Weet niet of ik het goed zie op de foto maar de ingeetste groeven op de buigvlakken moet aan de binnenzijde zitten.

Ik zou de huif maar laten zitten nu. Je kunt die groef eventueel met wat soldeer opvullen en vlak maken.

Dus voor de onderdelen die nog gaan komen, buig groef aan de binnenzijde.

Bak ze !

Grt.

Ferry

FritsT

  • Offline Offline
  • Berichten: 9557
    • nulpunt
Re: Oersik in schaal 1
« Reactie #449 Gepost op: 21 mei 2018, 14:05:22 »
Sluitsein:

IMG_5380 by Nulpunt0, on Flickr

IMG_5381 by Nulpunt0, on Flickr

Aan de onderzijde zijn vijf gaten geboord. Vier zijn er als steun voor het pootje en volgezet met soldeer. De middelste voor de eventuele electra/pootje.
IMG_5385 by Nulpunt0, on Flickr

IMG_5387 by Nulpunt0, on Flickr

IMG_5383 by Nulpunt0, on Flickr

Nog eens drie maken of af laten gieten?
Ik schat (pin me er niet op vast) dat ze  circa 15 euro/st zullen kosten.
« Laatst bewerkt op: 21 mei 2018, 14:08:35 door FritsT »
