Auteur Topic: Oersik in schaal 1  (gelezen 75437 keer)

Ivo tB

  • Offline Offline
  • Berichten: 4977
Re: Oersik in schaal 1
« Reactie #750 Gepost op: 21 maart 2019, 13:38:29 »
Kijk eens naar het boek Diesellokomotieven in Nederland welke 20 jaar geleden is uitgegeven bij de Alk. Daar staan wel een aantal foto's in van een rijtje Oersikken die richting de sloop gingen. Kun je zien welke koppelingen daar op zaten.

Er is een tijd geleden in Railmagazine een Uquilair boek aangekondigd over de Oersik, maar die heeft de drukkerij nog niet gehaald.


mvg,
Ivo
*

MB6400

  • Offline Offline
  • Berichten: 719
Re: Oersik in schaal 1
« Reactie #751 Gepost op: 21 maart 2019, 20:14:20 »
Bedankt voor de tips.

De foto's in het boek Diesellocomotieven in NL zijn erg verhelderend.
Heb er wel 1 vraag bij  ;D op pagina 125 lijkt de voorste oersik een extra uitlaat te hebben.  Iemand een idee hoe dit zit ?

MB6400

  • Offline Offline
  • Berichten: 719
Re: Oersik in schaal 1
« Reactie #752 Gepost op: 24 maart 2019, 16:28:16 »
niet zo snel als andere hier maar langzaam vordert ook mijn Oersik  ;D  :angel:





AB 7216

  • Offline Offline
  • Berichten: 1087
    • Dwangrail.nl
Re: Oersik in schaal 1
« Reactie #753 Gepost op: 24 maart 2019, 17:01:55 »
Het antwoord op je vraag is simpel, op 01-12-1935 is de constructiewijzing aangemaakt om de uitlaat te verplaatsen naar de voorzijde bestuurdershuis.

Groeten Arjen
Anything good in life is either illegal, immoral or fattening.

becasse

  • Offline Offline
  • Berichten: 831
  • http://becasse-weathering.blogspot.nl/
Re: Oersik in schaal 1
« Reactie #754 Gepost op: 24 maart 2019, 20:19:37 »
Vandaag in Gießen mijn oersik in de knuistjes van Dhr Helmig van Demko gedruk.

Hij gaat een aandrijving maken voor de oersik. Uit messing U profiel gaat ie de basis maken, hornblocks met veren en een kettingaandrijving. De Helmig-overbrengingen worden ook in Lemaco Loks gebruikt en die zijn wel top hoor. Ik gaf aan dat er meer gegadigden voor zijn. Hij laat in Korea de wielen namaken met fijn superNEM of FS profiel. Ik ben benieuwd!

Uiteraard komt er een ESU 4.0 decoder met Powerpack in....

Ik moet alleen de exacte radstand doorgeven en de wieldiameter. Weet iemand dat?

Michiel
Waar gaan we heen voor spoor 1?
http://becasse-weathering.blogspot.nl/

FritsT

  • Offline Offline
  • Berichten: 5226
    • nulpunt
Re: Oersik in schaal 1
« Reactie #755 Gepost op: 24 maart 2019, 21:12:15 »
Dat staat in de bijgeleverde documentatie en in elk boek over dieselloks in Nederland.

edwin1974

  • Offline Offline
  • Berichten: 1707
  • Allegra" treinstel
Re: Oersik in schaal 1
« Reactie #756 Gepost op: 24 maart 2019, 21:15:52 »

1795

  • Offline Offline
  • Berichten: 1239
    • Raamsdonk spoor 0
Re: Oersik in schaal 1
« Reactie #757 Gepost op: 24 maart 2019, 21:16:49 »
en had (gisteren) ook gevraagd kunnen worden, wij liepen er gewoon rond.. ??? ???
Ik heb hem tenslotte getekend..
maar op de tekeningen staat het gewoon......
Ik ben toch niet zo stom geweest om je die niet te sturen??



« Laatst bewerkt op: 24 maart 2019, 23:41:50 door 1795 »
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

MB6400

  • Offline Offline
  • Berichten: 719
Re: Oersik in schaal 1
« Reactie #758 Gepost op: 24 maart 2019, 22:23:08 »

Klinkt goed Michiel.  (y)

Ik ben erg benieuwd !

MB6400

  • Offline Offline
  • Berichten: 719
Re: Oersik in schaal 1
« Reactie #759 Gepost op: 24 maart 2019, 22:34:52 »

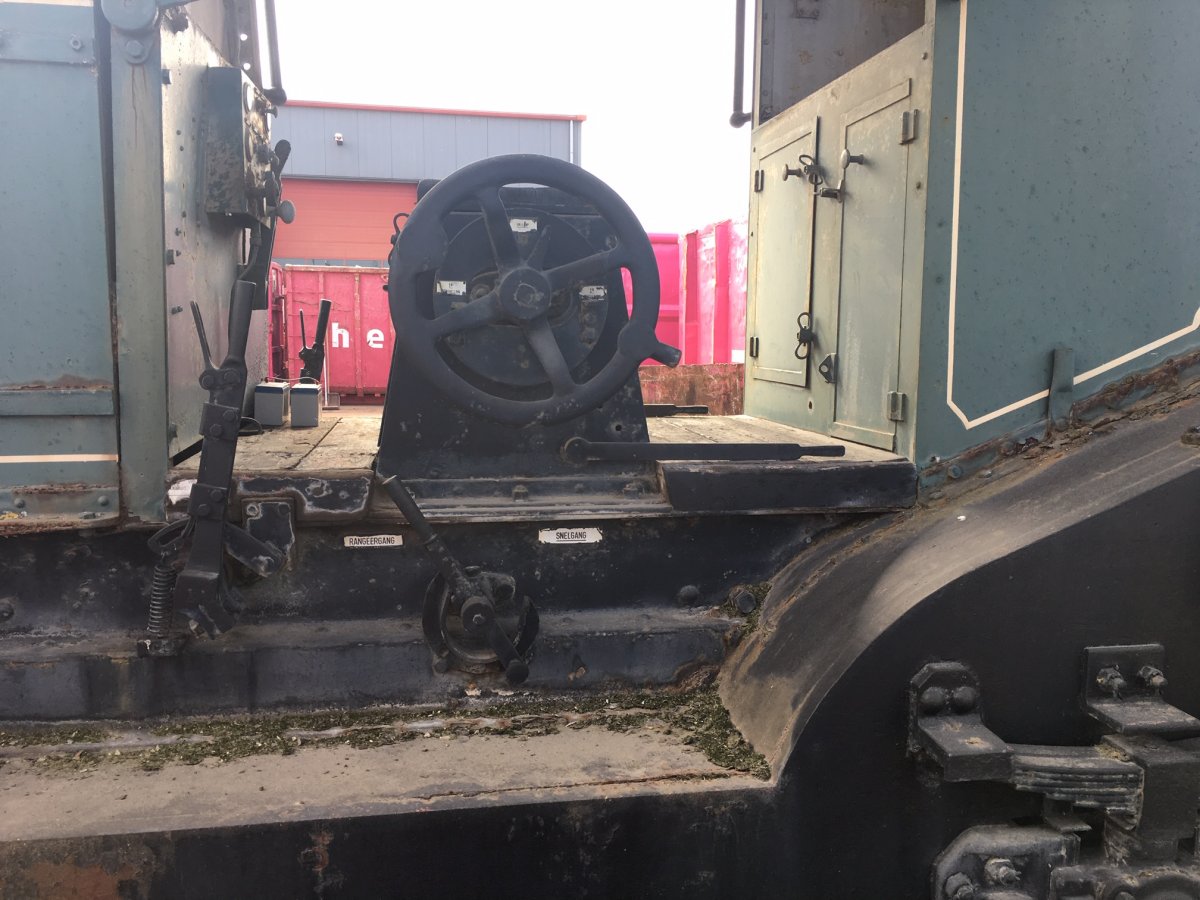

Vandaag nog even naar een Oersik geweest die in de buurt op een industrie terrein staat.
Welliswaar achter een hek maar een paar foto's met de telefoon nemen voor wat details lukte wel tussen het gaas door  ;)

Voor de liefhebber;













achterhoek

  • Offline Offline
  • Berichten: 36
Re: Oersik in schaal 1
« Reactie #760 Gepost op: 24 maart 2019, 23:02:31 »
Citaat
Vandaag in Gießen mijn oersik in de knuistjes van Dhr Helmig van Demko gedruk.
Hij gaat een aandrijving maken voor de oersik. Uit messing U profiel gaat ie de basis maken, hornblocks met veren en een kettingaandrijving. De Helmig-overbrengingen worden ook in Lemaco Loks gebruikt en die zijn wel top hoor. Ik gaf aan dat er meer gegadigden voor zijn. Hij laat in Korea de wielen namaken met fijn superNEM of FS profiel. Ik ben benieuwd!

Ik ben ook in het bezit van een etsplaat en ben zeer geinteresseerd in de aandrijving.
Omdat ik niet over de vaardigheid beschik de nodige onderdelen die niet in de etsplaat zitten zelf in messing te maken wil ik ze in 3D tekenen en in messing laten "printen". O.a. de handwielen, lantaarnijzers, sluitlantaarns, uitlaat etc.. Ben me er nog een beetje op aan het oriënteren.

RobB

roadster36

  • Offline Offline
  • Berichten: 4969
  • Team Mitropa
Re: Oersik in schaal 1
« Reactie #761 Gepost op: 25 maart 2019, 09:00:19 »
Die staat daar gewoon weg te roesten lijkt het :o

becasse

  • Offline Offline
  • Berichten: 831
  • http://becasse-weathering.blogspot.nl/
Re: Oersik in schaal 1
« Reactie #762 Gepost op: 25 maart 2019, 09:04:05 »
Dank voor de tips. Ik realiseer me nu de stomme vraag, maar ik was helemaal uit het project. Heb natuurlijk ook dat dieselboek en de documentatie van Edwin.

Maar....ik meld me weer als ik iets ‘zinnigs’ kan bijdragen aan dit draadje.

Michiel
Waar gaan we heen voor spoor 1?
http://becasse-weathering.blogspot.nl/

willem7853

  • Offline Offline
  • Berichten: 150
Re: Oersik in schaal 1
« Reactie #763 Gepost op: 25 maart 2019, 23:53:20 »
Die staat daar gewoon weg te roesten lijkt het :o
Mijn vorige werkgever heeft daar ooit een loods gehuurd, het leek ons een speelgoedje van de eigenaar van het geheel, ik heb  het niet zelf gezien , maar het schijnt dat hij er mee heen en weer heeft gereden op het kleine stukje spoor.
thuis ben ik de enige die (model)spoort

FritsT

  • Offline Offline
  • Berichten: 5226
    • nulpunt
Re: Oersik in schaal 1
« Reactie #764 Gepost op: 18 mei 2019, 10:30:38 »
Mijn Oersik reed, maar het kon nog beter vermoedde ik. Omdat ik voor een ander project bij Slaters een SG4 aandrijving had gekocht, heb ik die even in de Oersik geprobeerd. Nog beter bij extreem lage snelheden.

Een SG4 is een gearbox met mashima motor een aansluiting van het tandwiel op een 1/8 inch (zeg 3,0 mm) as.
Het geheel over de as schuiven, inbusje aandraaien en klaar. Zo eenvoudig is het.
https://slatersplastikard.com/assets/pdfs/MotorGearboxFlyer.pdf

Wielen op de assen lijmen met Loctite 603, Flacon 10 ml = 9 Euro
https://www.fabory.com/nl/search?q=%3Arelevance%3AbrandName%3ALoctite%3AFA7960%3A603&gclid=EAIaIQobChMIrYKOidyk4gIVbgHTCh1x0g-eEAAYASAAEgLH1PD_BwE

Voor een rijdende Oersik heb je dus wat messing (frame) nodig, 4 wielen, as 3mm,  stripje fosforbrons en de SG4.
De SG4 kost 87 Pond (zeg circa 100 Euro). Mijn schatting is dat de Oersik rijklaar is voor circa 150 Euro.

IMG_1595 by Nulpunt0, on Flickr

48748
