maquettes bouwen is de kunst van het weglaten

[towncar59]

je was mijn vraag net voor
Het zijn mooie plaatjes allemaal, maar dit draadje werd meer een showroom dan een cursus draadje,

Jij schrijft nu iets wat ik al heel lang zat te denken...

[Marc!]

Kan je de schuifmaat methode is uitleggen of heb ik daar over heen gelezen?

Marc

[genincr]

Met dit draadje over het bouwen van maquettes wil ik een handreiking en tips geven bij het bouwen van huisjes (en andere modellen). Als je de basis te pakken hebt, namelijk goed meten en snijden, dan kun je “alles” maken. Ik ben heel lang geleden eens begonnen met het bouwen van een simpele garagebox. En van daar uit stapje voor stapje verder gegaan. Als je één raampje goed op zijn plaats kunt krijgen, dan kan dat ook met tien of honderd, geen probleem.

Oude gebouwen zijn vaak moeilijker te bouwen en het weergeven van stenen/voegen is bij maquettebouw zelden of nooit nodig. Wil je dat wel, gebruik dan steentjespapier of van die reliëfplaatjes waar het motief in zit.
Of  kijk eens hier  http://www.sleutelspoor.nl/ >>>technieken >>>plotter.
Hier wordt met behulp van een plotter het motief in het styreen gemaakt. Heel erg mooi maar om dat met de hand te doen.......

Wat ik hier bedoel met “het werken met de schuifmaat” is vooral bedoeld om strak en precies te kunnen werken, en veel nauwkeuriger dan met potloodstreepjes of overtrekken. Of het gaat om een oud of nieuw gebouw, een beetje recht moet het wel zijn....... Begin eerst eens met recht-toe-recht-aan, en als dat goed gaat, maak dan dingen met een grotere moeilijkheidsgraad.

De mate van detaillering bepaal je zelf, passend bij de huizen die je hebt.

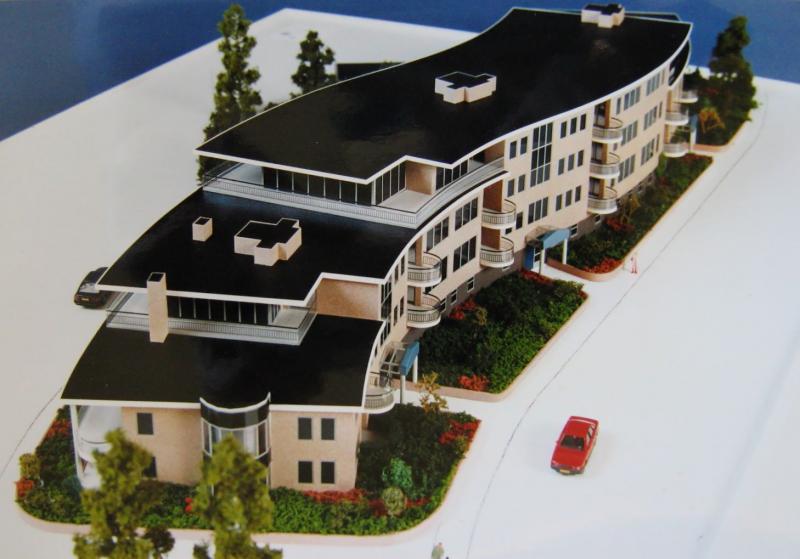

Plaatje: appartementen in Oirschot, schaal 1:100

[stig]

Welke trukendozen gebruik je om ervoor te zorgen dat je maquettes niet na een jaar zo krom als een hoepel staan?

[genincr]

De maquettes zijn gebouwd van kunststof met de nodige verstevigingsribben erin, dus dat gaat best lang mee.

Sommige waren van begin af aan al zo krom als een hoepel, dus dat viel niet op

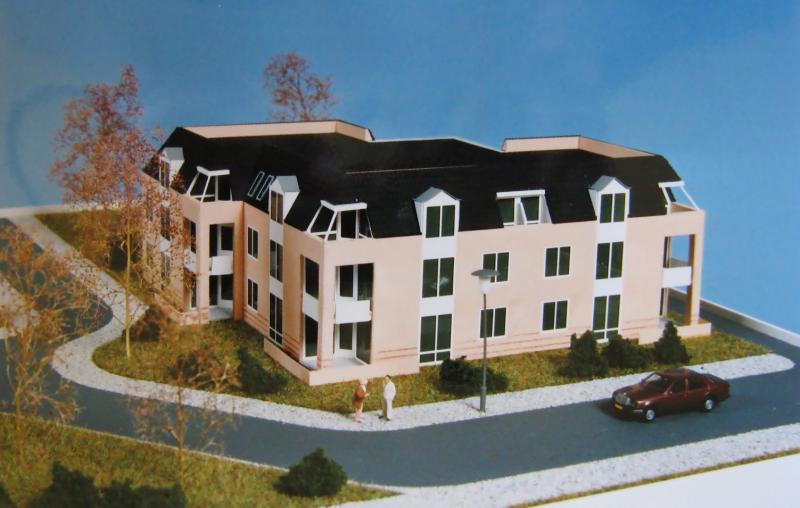

maquette, schaal 1:100.

[stig]

Het lukt mij om zelfs de kleinste bouwsels krom te laten trekken. Dan maak je ribben, gaat het doodleuk daartussen hol staan. Niet in eerste instantie, maar na een jaar of 2 als het vocht eruit trekt ofzo... Gek wordt je d'r van...

[towncar59]

Ik vraag me wel eens af of er verschil in kwaliteit tussen verschillende platen styreen bestaat, wat jij hier beschrijft ben ik ook tegengekomen, maar ik heb ook bouwsels die dat probleem helemaal niet hebben... en de kromgetrokken bouwsels zijn niet gemaakt met dunner styreen dan de andere..

[genincr]

Voordat we verder gaan nog eens even terugkijken en met name naar de vragen en opmerkingen. Ik heb vele honderden maquettes gebouwd, en elk bouwwerk had wel iets speciaals. Het heeft geen zin om hier elk probleempje met bijbehorende oplossing te bespreken. Al bouwende los je het op.

De grote lijnen zijn deze:
a.   uitrekenen en meten (schuifmaat)
b.   voornamelijk één materiaalsoort (styreen)

Uitrekenen en meten is een belangrijke basis om strak te kunnen werken, schrijf alles op. Eigenlijk doe je niets anders dan het werk van de plotter overnemen. En wat doet die ? Niets meer of minder dan een beetje snijden volgens de maten die jij hebt opgegeven.

Werken met één materiaalsoort heeft het voordeel dat verlijmen heel gemakkelijk gaat. Werk je met bijvoorbeeld styreen, papier, pvc, metalen en karton door elkaar, heb je altijd het probleem van het lijmen. Daarbij komt het voordeel dat je van styreen ongelooflijk veel kunt maken en er allerlei fijne onderdelen te koop zijn (Evergreen). Je gaat je oplossingen automatisch zoeken in styreen.

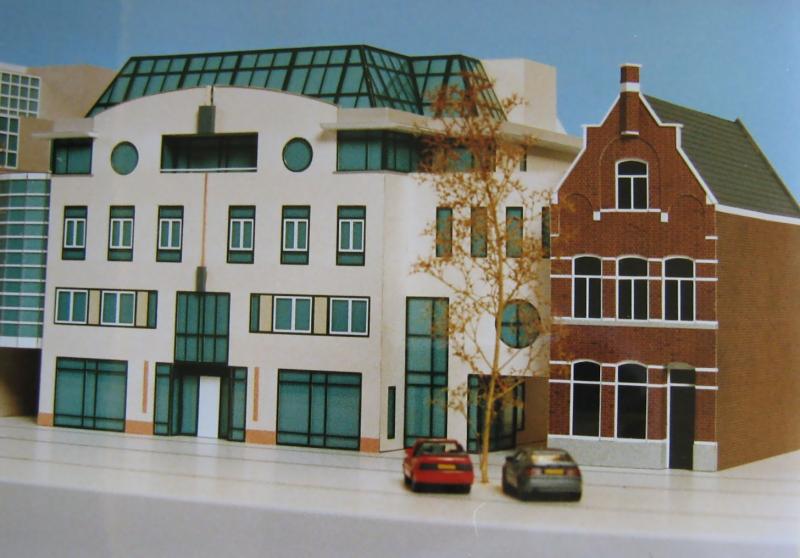

Bijgaande foto: gecombineerde toepassing van een woning in styreen beplakt met steentjespapier (schaal 1:100).

[genincr]

Nog een even samenvatten:
-   we hebben gemeten,
-   uitgesneden met behulp van een schuifmaat
-   gevel geplakt en met “plamuur” de naden weggewerkt
-   de gevel op kleur gebracht (eventueel met steentjespapier)
-   de kozijnen uitgesneden (plakplastic of styreen)

Die kozijnen waren natuurlijk aangebracht op transparant styreen en dat moeten we nu aanbrengen aan de binnenkant van de muur. Hebben we met plakplastic gewerkt dan doen we dat met dubbelzijdigklevend plakband. We nemen wel een goede kwaliteit want het moet lang meegaan en de wanden rechthouden.

De binnenkant van het glas decoreren we met bloemetjes-gordijnen-motief of net datgene wat je wil. Wil je later verlichting in huisjes aanbrengen, maak dan gedeelten zwart zodat het licht niet door alle ramen en muren schijnt.

Wat een gemak met maquettes: geen gordijnen en geen verlichting (het weglaten).

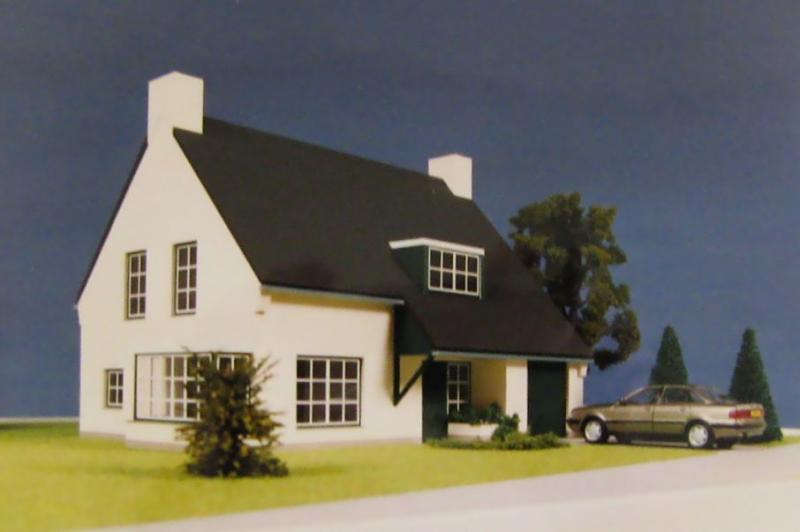

woonhuis met erker en dakkapel, schaal 1:50.

[Marty]

Als ik heel eerlijk ben, vind ik de lessen wel wat karig,
Je zegt de ramen maken we met plakplastic.
Jij en ik weten wat je bedoelt, maar het gros weet denk ik niet waar je het over hebt, en hoe je het snijd, waar te krijgen etc.
Je brengt het aan met dubbelzijdigklevend plakband zeg je, hoe doe je dat? wat breng je precies aan en waarom dubbelzijdig plakband, want daar ontgaat mij even helemaal het nut ervan.
Wat moet wat recht houden ??
Bovendien moet me even van het hart, en ik zal nu wel weer neergemaaid worden, maar ..... steentjespapier ?? ?? ?? ?? als iets je uren bouwplezier bederft is het wel steentjes papier, doet echt afbreuk aan je bouwwerk.
Voor een maquette in 1:200 zal het prima zijn, maar voor een modelbouwer die wat meer wil, is dit echt goed uit de tijd

Nogmaals ik vind het mooi wat je allemaalgebouwd hebt en laat zien in je persoonlijke galerie, zeker gezien het nog allemaal handwerk is, maar je trekt het modelbouwen denk ik teveel naar het maquettebouwen.
Er zijn uiteraard veel overeenkomsten, maar net zoveel als er verschillen zijn.
Denk dat er veel mensne best wel gebaat zijn bij een wat uitgebreidere uitleg

[genincr]

Iedereen kan doen en laten wat hij wil met de tips en ideeën die ik hier de revue laat passeren. Ik ben ook geen voorstander van steentjespapier, maar ik laat de keuze aan de ander.

Het bouwen van maquettes is wat anders dan modelbouwen. Het moet snel en betaalbaar en allerlei details zijn niet van belang, stenen en voegen bijvoorbeeld. Er wordt heel veel weggelaten, maar je kunt er ook een boel aan toevoegen en je gaat net zover met detaillering als jij wil.

Je pikt hier wat info op, bij andere, en gaat lekker aan de slag...... en je creëert de modelspoorbaan die jij voor ogen hebt.

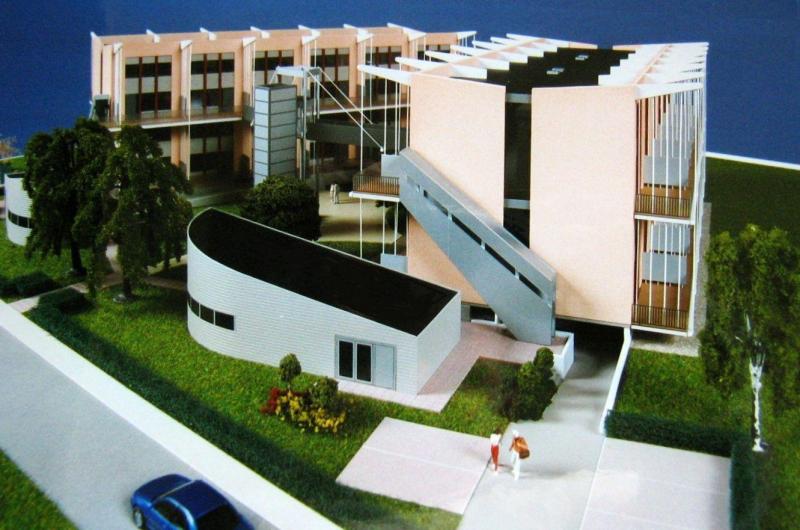

maquette schaal 1:100

[Fretbol]

Kun je wat tips geven ivm het schilderen?

Het snijden en bouwen met styreen lukt vrij goed. Deze week heb ik de muurdelen met een spuitbus een laagje verf gegeven. Eerst heb ik een algemene primer gebruikt en daarna een laag matte verf erover.

Het probleem is nu dat de uiteindelijke verflaag van de muren komt.

Als ik bijvoorbeeld afplaktape heb aangebracht en ik haal die nadien weer weg, komt ook de verf van de grondlaag eraf. Zelf de primer schilfert van de muren af. Ook als bepaalde delen met lijm aan elkaar gekleefd worden komt de verf los. Ik dacht eerst dat het styreen te glas was, maar na eerst schuren en daarna verf spuiten blijft het probleem zich voordoen

Anthony

[genincr]

Als de grondlaag er af komt dan is er iets mis met die grondlaag/primer in relatie met het styreen. Afhankelijk van het soort verf uit de spuitbus heb je zelfs helemaal geen grondlaag nodig. Proberen op een stukje styreen wat wel en wat niet hecht, eventueel in combinatie met elkaar.

Voorbeeldje: ik gebruikte alleen primer als ik met acryl-latex (jawel) ging spuiten. Zelfs bij afplakken met behulp van plakplastic als masker -wat behoorlijk kleeft- lieten de gespoten verflagen niet los.

Dus even experimenteren met de juiste verf.

[genincr]

Op 3 januari schreef ik iets over het verschil in het bouwen in schaal 1:200 t.o.v. schaal 1:100, het gaat hier met name om de kozijnen/ramen.

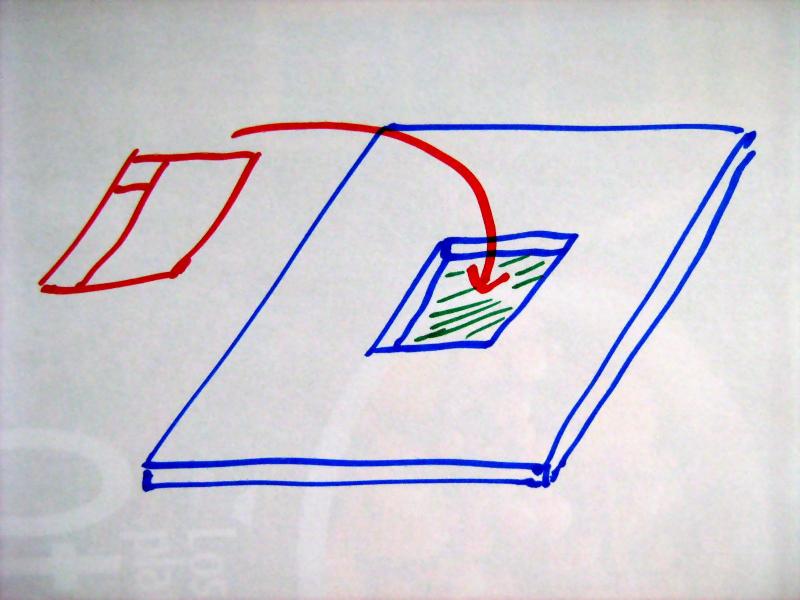

De ramen/deuren zijn uitgesneden uit 1mm styreen. Aan de achterkant is vervolgens een plaatje aangebracht.  Op dit plaatje plakken we het raam.

Het raam hebben we geprint op overhead-sheet, de achterkant een kleurtje gegeven en er dubbelzijdigetape opgeplakt. Vervolgens het raampje (of deurtje) in de opening geplakt.
Dit werkt heel erg strak, je kunt ook eenvoudig meerdere kleuren voor kozijn en draaiende delen gebruiken.
Maar heeft voor de modelbouwer het nadeel dat er geen licht door de ramen kan schijnen. Maar met enige handigheid is dit te omzeilen.

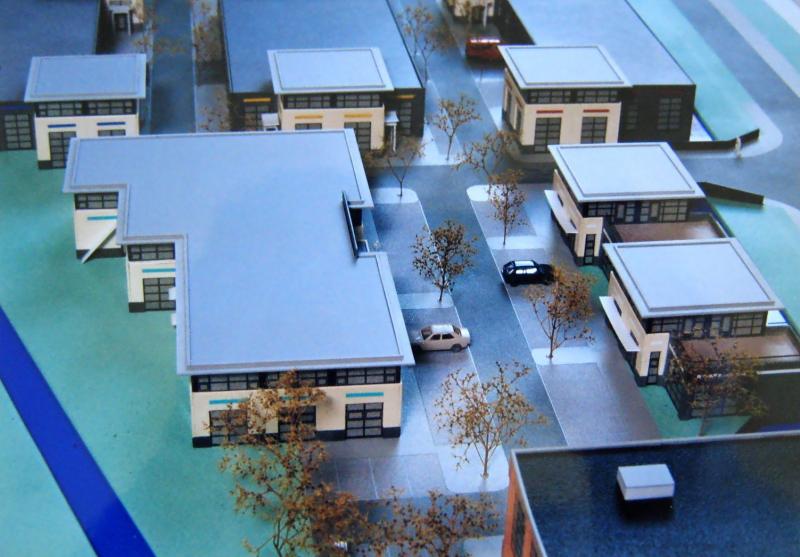

Industrie-kantorenpark in schaal 1:200

[ews]

Hoe krijg je een steentjes motief op een plaat styreen zonder kant en klare platen (Zoals slater's) te kopen en zonder behulp van een snijplotter.
In mijn geval zal het gaan om een vrij groot station . Dus heel veel steentjes in engels motief

gr
erik
