functie toewijzen ESU lokpilot V2.0 DCC

[Bart Mestrom]

misschien is de f1 uitgang wel kapot

[Servé]

F2 doet ok niets, lijkt mij erg raar, 2 uitgangen opeens kapot.
Zal nog een keer F2 proberen.

[edit] F2 doet ook niets, nie eens gewoon normaal branden, laat staan knipperen. [/edit]

[Remco.]

Dat is erg vreemd Serve,

Je hebt toch in de decoder verder niets geprogrameerd ? Maar je hebt hem ook al gereset, dus dat mag het probleem niet zijn eigenlijk....

Ik raak ook een beetje door de opties heen helaas

[Servé]

Tsjah, ik het ook niet meer weten.

[Servé]

Niemand meer en ideetje

[Menno]

...

LET OP: de BLAUWE draad zit NIET aangesloten, de twee dunne witte draden zijn de draden vaan het zwaailichtje, en zitten aangesloten op "groen" en "blauw".
Geen enkel draadje raakt een andere.

Hier volg ik het even niet ... blauw is toch echt de massa, dus die moet in ieder geval aangesloten zijn.

Wat gebeurt er als je de front/sluitseinen inschakelt, en dan, bij het inschakelen van F1 op die seinen let: gaan die uit? (ik weet niet hoe het met een Lopi2 zit, maar een Lopi 3 heeft geloof ik aparte overbelastingsbeveiliging voor de functie-uitgangen

Is F1 wel gewoon als normaal licht te programmeren?

Geef de decoder eens een reset, en pas (zonodig) overnieuw function-mapping toe (uh... weer een niet-ervaring probleem: ik ken geen Lopi2's, dus of function mapping daar ook mogelijk is... pin me er niet op vast)

[Remco.]

Als ik het goed begreep van Serve, heeft hij de decoder zelf in de loc gezet, daarbij heeft hij dus geen stekker gebruikt en dus ook de blauwe draad niet van de decoder naar een print zitten maar deze draad vervangen door zijn ledje.

Dat is wat ik er van begreep... Zou gewoon moeten werken volgens mij, zoniet dan hoor ik graag waarom niet, dan kan ik ook nog wat leren

Gr. Remco.

[Ben]

Zo als ik het begrijp: decoder heeft spanning, trein rijdt. Lampje is niet defect volgens de multimeter. Lampje zit aangesloten op decoderplus (blauw) en AUX1 en doet het niet. Als decoder reset niet het probleem oplost is de decoder uitgang overleden of komt de decoder + niet meer door.

Je kunt je lampje aansluiten tussen AUX1 en massa. Met massa bedoel ik de massa van het spoor, zwarte draad! Hiermee weet je ieder geval of je functie uitgang werkt.

Gr, Ben.

[Marklinrijder]

Hallo,

Ik vermoed dat je het zal moeten zoekn in CV 129 tot 217.

Kom je er echt niet uit dan hoor ik het wel hier.

Groetjes,

David

[Menno]

@ Marklinrijder: van CV 129 tot en met CV 217 is wel erg overdreven: F2 eindigt bij CV 157

[Fred Eikelboom]

Even voor de duidelijkheid, de twee dunne witte draadjes komen van het zwaailicht, en zitten aangesloten op AUX1 en de retourleiding (blauw).

Hoi Servé,

Die snap ik ff niet. De twee witte draden zijn aangesloten op AUX1 en de retourleiding (blauw) maar in de volgende regel schrijf je dat de blauwe
draad los hangt.

De blauwe draad, hangt los, die zorgt alleen voor de retour voor de frontlichten.

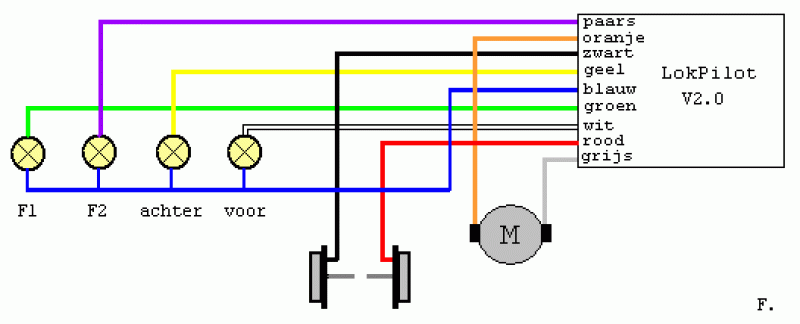

Volgens het schema moet één zijde van alle lampen aan de blauwe draad aangesloten worden, en is de blauwe draad niet alléén voor de frontverlichting.



Ik heb het vermoeden dat je het niet geheel volgens het schema aangesloten hebt en dat daardoor de decoder defect geraakt is.

mvg,
Fred.

[Remco.]

Fred,

Voor zover mijn kennis reikt hoeft in de basis alleen zwart, rood, geel en grijs aangesloten te zijn om te rijden.
Als je dan geen verlichting aansluit moet dat volgens mij niet uitmaken en de decoder niet sterven.

Vwb de blauwe draad, volgens mij heeft Serve die draad er af gesoldeerd en daarvoor in de plaats 1 witte gesoldeerd.

Daarvan kan je je afvragen waarom, hij had zeker voor de duidelijkheid beter de decoder draadjes kunnen gebruiken ipv de lamp draadjes maar ik heb het vermoeden dat het lampje al draadjes had en Serve ivm beperkte ruimte deze wilde gebruiken en de andere draadjes weg wilde halen.

Gr. Remco.

[Servé]

@ Fred & Menno:
Kijk, ik zal het proberen zo goed mogelijk uit te leggen.
Op de retouleiding zitten 2 draden:
- Blauw: deze zit weer vast aan het chassis, omdat de lampjes in het chassis liggen. Iedere verbinding van het chassis naar de rode of zwarte draad is verbroken !!!
- Dun wit: deze komt van het zwaailichtje.

Dus als ik de blauwe draad weghaal, doen alleen de front/sluitlichten het niet, en dat klopt. Maar ik deze weer vast, doen deze het wee, klopt dus ook.
Ik schreef dan ook:

De blauwe draad, hangt los, die zorgt alleen voor de retour voor de frontlichten.

zwaailicht heeft dus een aparte, maar komt ook aan de blauwe draad uiteindelijk.


@ Remco, JIJ begrijpt mij

@ Ben, Geeft het geen problemen als je bijv: 1 functie op de blauwe draad aansluit, en een andere functieuitgang op de zwarte

Ik zal zometeen nog even wat duidelijke foto's maken

[Servé]

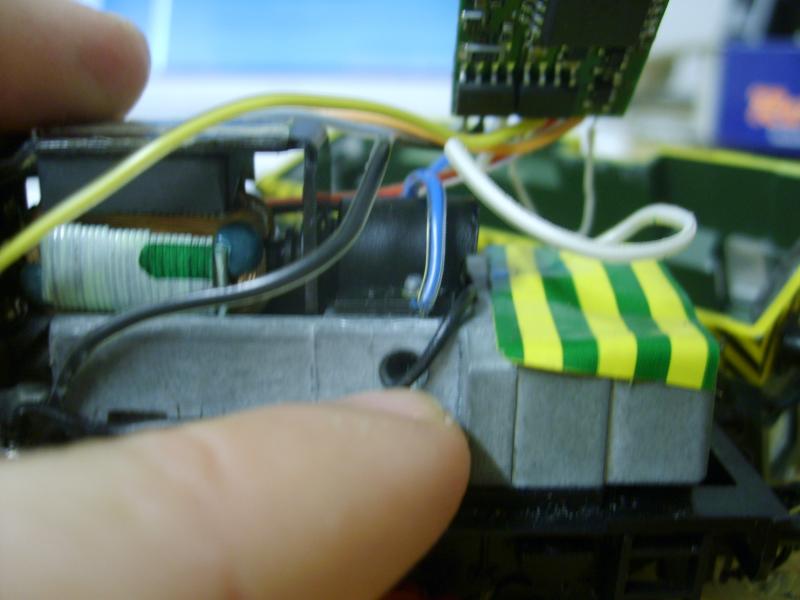

De foto's:

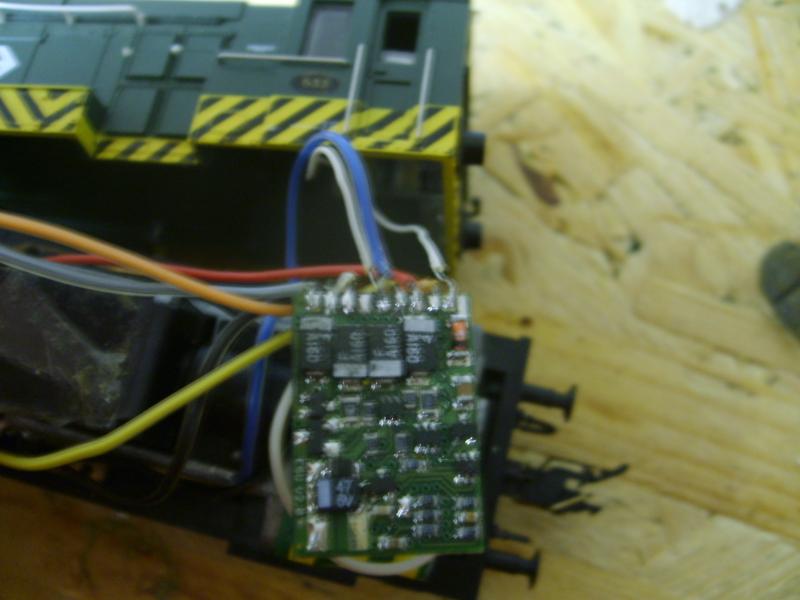

Blauwe draad en dunne witte draad allebei op de retouruitgang (lampje zit nu op F2):

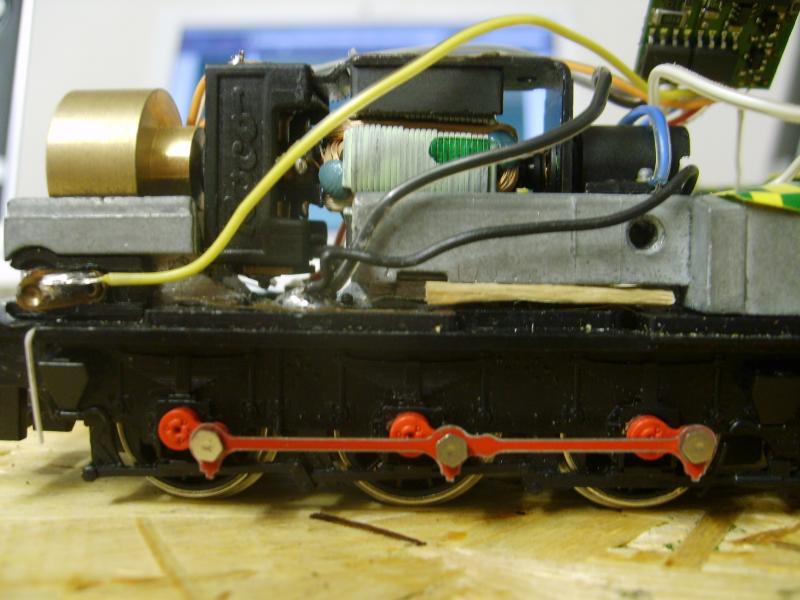

Blauwe draad aan chassis:

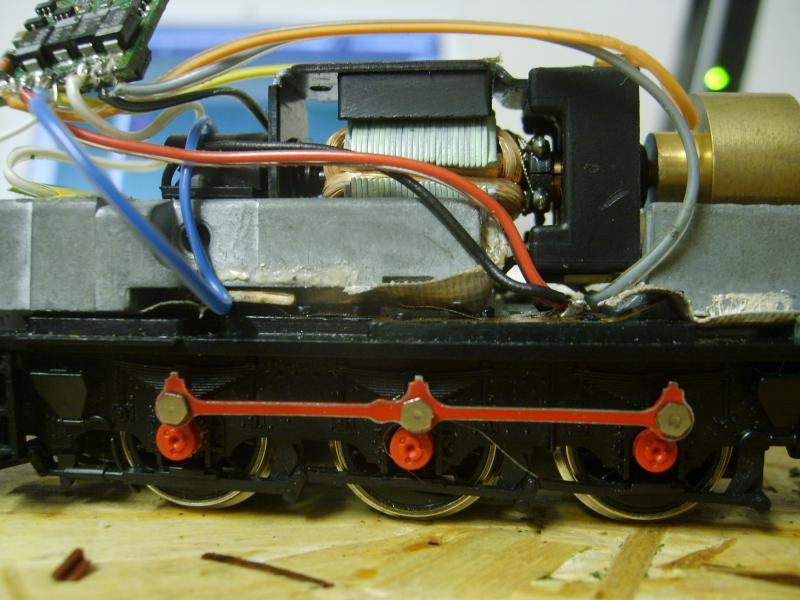

Chassis geïsoleerd van stroomafname:


Je ziet op beide foto's 2 draden naar de stroomafname gaan. 1 van de twee gaat naar de decoder, en de andere gaat naar de stroomvoerende koppeling.

[Klaas Zondervan]

....Geeft het geen problemen als je bijv: 1 functie op de blauwe draad aansluit, en een andere functieuitgang op de zwarte

Nee, dat is geen probleem. Je kunt zelfs nog een derde functie op de rode aansluiten, dat werkt ook.
Er is ergens gezegd  -weet niet zeker meer of het in dit draadje was-  dat je niet op de rode mag aansluiten. Maar dat mag gerust. De rode en de zwarte zijn vanuit de decoder gezien gelijkwaardig.
