3D/RM-IG: Onshape - Materieel 1:76

[Hans van de Burgt]

Vandaag de daad bij het woord gevoegd... Rondom het korte en smalle chassis van de Lilliput wagon, komt een frame van MDF. Een laminaat van 1mm en 2mm plaatjes.



Boven op de chassis ligt een roestvrij stalen plaatje. Gemonteerd zou het er zo uit gaan zien:



Gr, Hans

[Hans van de Burgt]

Het heeft weer even geduurd. Maar het ontwerp van de Stroudley Brake lijkt gereed.



Afgelopen weekend had ik al een eerste prototype, waar nog wat issues mee waren. Op de Maker Faire in Eindhoven op 29/30 september ga ik eea life in elkaar knutselen.

Gr, Hans

[Sven]

Zal wel wat rustig zijn op de Maker faire, want dat weekend zit iedereen in Valkenburg.

[Hans van de Burgt]

@Sven,

Wij zijn daar met een paar EMV’ers als missionarissen. Vorig jaar kwamen er 10.000 mensen. Dit jaar worden er nog meer verwacht. Maare ... ander publiek dan doorgaans op modelspoor evenementen.

Gr, Hans

[Hans van de Burgt]

Ik zei dat het ontwerp van de Stroudley Brake gereed leek. Een foto van het prototype leert dat de ramen aan de voorzijde iets hoger mogen, en dat het dak daar wat rond loopt. Gelukkig wijzigingen van niks.



Gr, Hans

[Hans van de Burgt]

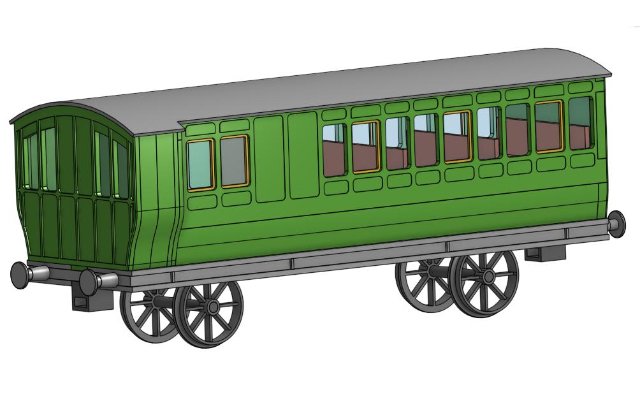

De wijzigingen zijn doorgevoerd. Dit is het eindresultaat van de 3rd Brake.



Gr, Hans

[Hans van de Burgt]

De volgende LBSCR objecten op de digitale tekentafel zijn de 6-wheel Wagens. En wel de Billinton 6-wheel first class en de 6-wheel Stroudley brake.





In plaats van een donor onderstel zullen deze wagens voorzien worden van een messing Cleminson onderstel.



Gr, Hans

[Hans van de Burgt]

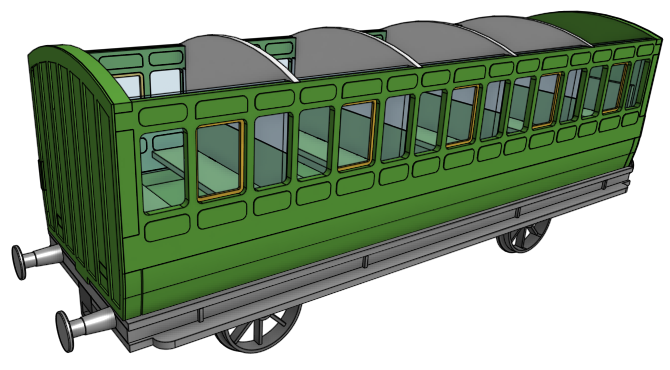

Ook het ontwerp van de Stroudley 5 Compartment 3rd Class is gereed.



Gr, Hans

[Hans van de Burgt]

En hier de eerste resultaten. De passing is prima. Het zit in elkaar (nog) zonder lijm. Ben nog niet helemaal tevreden. De lasercut (snijlijn) is breder dan noodzakelijk.



Gr, Hans

[St00mboy]

Ziet er mooi uit!

Leen.

[JohnT]

Heel mooi.

JohnT

[Jan Bouwman]

Fraai Hans!

Bye
Jan

[Hans van de Burgt]

Zo, weer een stapje verder. Van alle onderdelen snijplaatjes gemaakt in verschillende diktes: 1 - 1,5 - 2 en 3mm.



En de zaak quick and dirty gemonteerd.



Ik wil de wagentjes spuiten vóór de montage. Welke primer zou ik het beste kunnen gebruiken?
Ze worden groen (SECR) of mahonie (LBSCR).

Gr, Hans

[Trein-H0]

MDF is een lastig spul. Voor een goede hechting is het reinigen van het oppervlak van belang. Voor de productie van MDF gebruikt men namelijk paraffine (kaarsvet) en dat gaat vaak niet goed samen met verf. Tevens komt er een waas van roet over de MDF door het lasersnijden. Schoonmaken kan met speciale MDF-reiniger of thinner. Het even opruwen met een schuurpad is ook aan te bevelen.
Daarna kan met een goeie grondverf gewerkt worden. Aangezien deze vrij dik is, kan het lonen te werken in meerdere verdunde lagen. Aangezien de wagons groen gaan worden, zou ik een grijze grondverf gebruiken.

Ik hoop, dat je hiermee verder kunt.

[Hans van de Burgt]

@Gerrit,

Bedankt voor de tips. Op mijn stationsgebouw Wateringbury heb ik twee lagen matte Vallejo op het kale hout geschilderd. Dat goed goed, én zonder strepen. Voor deze wagentjes wil ik uiteindelijk matglans hebben. Dus zou ik zowel de primer als de lak willen spuiten. Zou een laagje voorstrijk een idee zijn?

Gr, Hans
