Auteur Topic: Waldberg: Bundesbahn tijdperk IV in H0  (gelezen 59354 keer)

Ronald1974

  • Offline Offline
  • Berichten: 744
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #480 Gepost op: 07 november 2018, 20:15:11 »
Mooie Seinbrug, zo langzaam en zeker wordt duidelijk hoe het sporen verloop is van je modelspoorbaan.

 (y)

M.v.g. Ronald.

waldberg

  • Offline Offline
  • Berichten: 486
    • Waldberg: Bundesbahn tijdperk IV in H0
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #481 Gepost op: 07 november 2018, 21:04:27 »

Hallo en thanks  (y)



Ja, sorry. Ik heb geen sporenplan van het geheel, maar ik kan voor de beeldvorming wel een keer iets op een A4tje tekenen, daarna fotograferen en dan hier plaatsen. Met de PC is dat allemaal veel te ingewikkeld voor mij...  :)



Waldberg komt in feite neer op een langs-de-wand-baan op het midden-niveau, via een relatief steile klim één etage hoger over een enkelsporig privé-spoor naar de kolenmijn en via een railspiraal naar het schaduwstation op het onderste niveau.



Het depot bestond reeds als losse module en de rest is er later in het huidige huis bijgebouwd.
Niet alleen het depot, maar ook aanwezigheid van de "stalen brug" is behoorlijk mede bepalend geweest voor de verdere planning en uiteindelijke bouw van het sporen verloop. In feite is de brug een camouflage van een doorgang (bij de kamerdeur) die toegang geeft tot binnenzijde van de modelbaan. Deze brug klapt open als een tuinhek en knalt op dezelfde wijze weer achter je weer dicht. Deze constructie is een paar jaar geleden mede ontworpen om mijn zieke vader te ontzien daar hij niet meer in staat is om onder de brug door te limbo'en. Zo langzamerhand maakt echter iedereen die hier komt gebruik van de tuinhek-functie van deze brug (waaronder ikzelf ook) dus ook in dié zin was het een goeie zet.



Zo her en der staan er in dit draadje reeds wat foto's van het sporenverloop (en de brug) dus die zet ik hier niet nog eens neer.

Bij interesse een beetje heen en weer bladeren dus.  ;)






waldberg

  • Offline Offline
  • Berichten: 486
    • Waldberg: Bundesbahn tijdperk IV in H0
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #482 Gepost op: 07 november 2018, 21:42:29 »
Hallo,

Nog even iets anders:

Onlangs heb ik na lang wikken en wegen besloten om het vroege tijdperk IV een behoorlijk stuk strakker te handhaven en daarmee is er hier per direct geen plaats voor de kleurvariant orientrood. Ik vind het persoonlijk toch leuker om wat meer moeite te moeten doen qua uitzoeken, aankopen of zelf bouwen in een wat strakker omkaderd geheel. Hetzelfde geldt natuurlijk ook een beetje voor wegvoertuigen, straatmeubilair etc.

Aan de éne zijde maakt deze kunstmatig opgeworpen barrière de hobby weer wat moeilijker/lastiger, aan de andere kant daarentegen ook weer beter te overzien.






Mooi rood is niet lelijk maar toch moet ook de zelf tot twee-gezichten-einheitseloc omgebouwde 140 035-7 het veld ruimen.
Áls er hier nog iets in rood mag verschijnen, dan hooguit in altrood. Dus; "lebe wohl!":




.



.

Jelmer

  • Offline Offline
  • Berichten: 697
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #483 Gepost op: 08 november 2018, 08:53:35 »
Sven,
Het is iedere keer weer een feestje om je updates te zien.  :D


En je seinen inspireren mij erg om ook enige aanpassingen te doen later... Mag ik je daarvoor nog eens benaderen hoe je een en ander had gedaan?

Groeten,
Jelmer



Pfarrerwinkel de bouw:
Pfarrerwinkel

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3411
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #484 Gepost op: 08 november 2018, 11:55:18 »
Sven,

Mag ik een vraag stellen. Ik zie op je seinbrug allerlei lampen branden, echter ik zie geen draden. Waar zijn deze draden verstopt?
Ik dacht in eerste instantie in de verticale koperen draden, maar deze zijn onderling allemaal verbonden. Dat zou 1 pool kunnen zijn, waar waar zijn de anderen?

Groet,

Gerard van der Sel.
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

waldberg

  • Offline Offline
  • Berichten: 486
    • Waldberg: Bundesbahn tijdperk IV in H0
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #485 Gepost op: 08 november 2018, 12:28:48 »


Hallo Gerard,



Het betreft hier allemaal Bluetooth-seinlampen  :)


Serieus. Er zitten uiteraard gewoon draadjes in de seinbrug. Op zich best nog wel duidelijk ook. Hopelijk kan er straks met verf nog e.e.a. een beetje weggemoffelt worden.

Ik laat het je zien:

De seinbrug zelf is van oude railprofielen, messing- en verenstaaldraad gemaakt en daarmee geheel stroom geleidend.
De aansluiting voor de massa zit onderaan het portaal (rode pijl).
De zwarte decoderdraadjes (gele pijlen) lopen vanuit de lampenunits aan de seinen door het portaal naar een gat in de bodemplaat (turquoise pijl).
Het koperlakdraadje (=groene pijl) gaat naar de seinbak.






De seinarm en pijl worden door wisselmotoren (via trekstangen van verenstaaldraad) gesteld.





Ik hoop dat hiermee jou vraag is beantwoord.

waldberg

  • Offline Offline
  • Berichten: 486
    • Waldberg: Bundesbahn tijdperk IV in H0
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #486 Gepost op: 08 november 2018, 12:57:37 »
Hallo,


Vanochtend vond ik in de rommeldoos een H0 lantaarnhuis afkomstig van een één of andere locomotief.
Er zat een barst in de bovenzijde maar ik vond het zonde om haar weg te doen.

Daar ik de laatste dagen toch een beetje rond het kopspoortje aan het werk ben geweest kreeg ik ineens een idee wat met het lantaarnhuis te doen. Kijk maar:

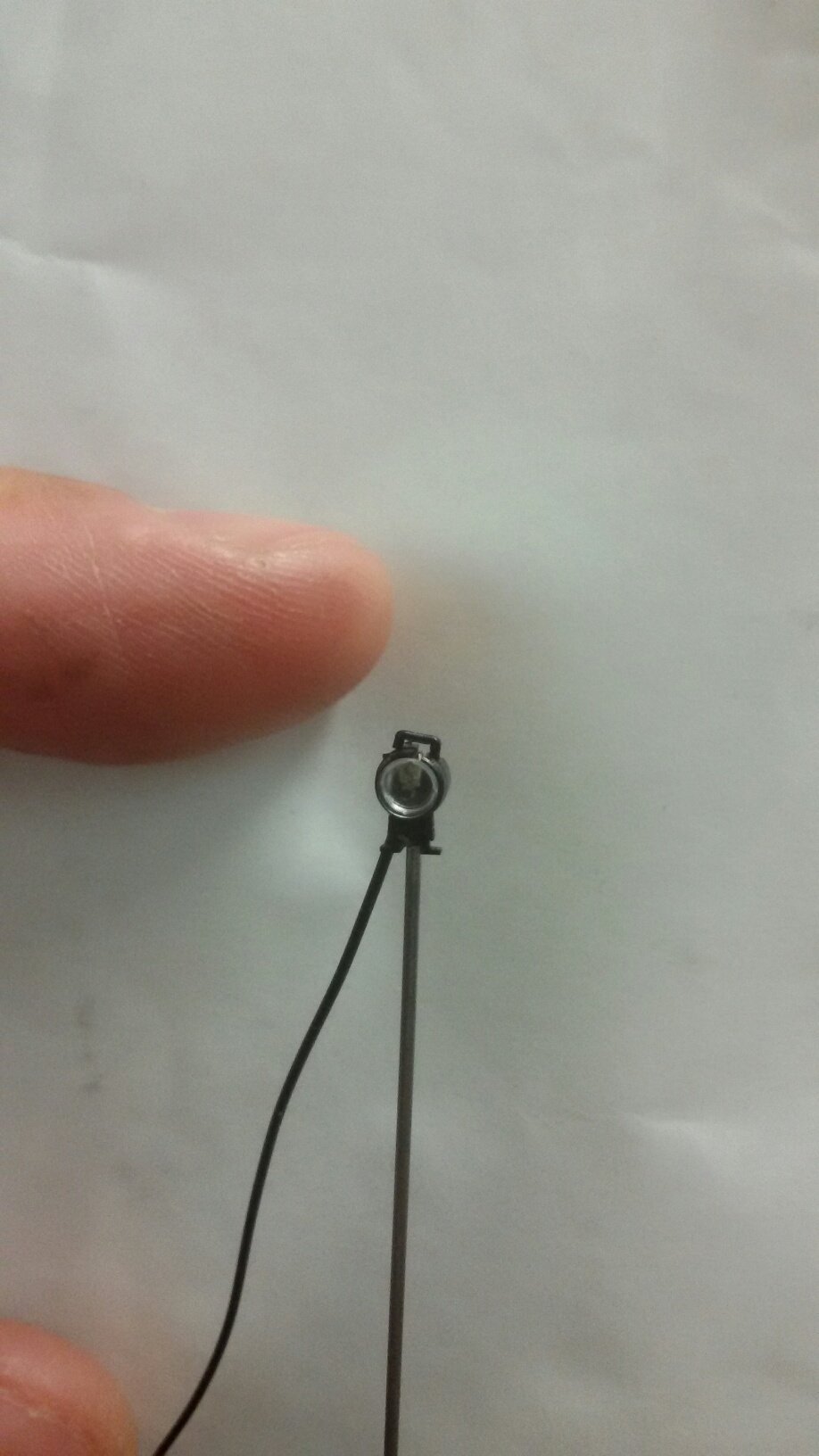

Om te beginnen werd een smd-LEDje met de éne pool aan een verenstaaldraadje en met de andere pool aan een draadje gesoldeerd. Het nog wat verder uitgeboorde lantaarhuis werd over de paal met de LED heen gezet. Het lensje is ook uit de rommeldoos en moest nog een beetje op maat gevijld worden. (De barst bovenop het huis en aan de achterzijde is later met putty en zwarte verf weggemaakt):





Aankomst bij het kopspoor voor rangeer- en treindienst, dus zowel het bord Sh0 (zwart/wit) als het bord Sh2 mag bij het stootjuk geplaats worden. Blijkt onjuist; trein en rangeer = alleen Sh2, alleen rangeren = alleen Sh0 :




Bovenop de paal met het Sh2 bord is net zogenaamde nachtsein Sh2 in de vorm van de oude lantaarn geplaatst:






Vanaf het perron gezien ziet het er zo uit:





De LED krijgt haar stroom direct vanuit het spoor. Aan de éne zijde (via de geleidende de paal) vanuit de diode tussen de bielzen naast de paal. De andere zijde via de weerstand. In een later stadium zullen de fijne draadjes onder de balast zijn verdwenen:








Nadat de boel nog een beetje op kleur is gebracht is het (zeer kleine) project al weer af. Het schrijven van dit verhaal heeft meer tijd gekost  ;):





Tot zover maar weer...
« Laatst bewerkt op: 08 november 2018, 18:21:32 door waldberg »

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 13409
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #487 Gepost op: 08 november 2018, 13:05:01 »
Wat een leuk idee!
Ik ben wel nieuwsgierig naar het antwoord op de vraag of Sh0 en Sh2 ook gelijktijdig getoond werden.  :D
Misschien kun je de weerstand vermommen als gasfles...

waldberg

  • Offline Offline
  • Berichten: 486
    • Waldberg: Bundesbahn tijdperk IV in H0
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #488 Gepost op: 08 november 2018, 13:17:24 »


Hallo,


Het sein Sh0 en Sh2 op één stootjuk kwam hier wel mooi uit: De één keer betreft het een "rangierfahrt" van een loc, de andere keer een "zugfahrt".

Jammer dat je mijn "gasfles" niet als zodanig hebt herkend. :)

Jelmer

  • Offline Offline
  • Berichten: 697
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #489 Gepost op: 08 november 2018, 13:23:37 »
volgens mij geldt Sh2 voor alle treinen en Sh0 alleen voor rangeerbewegingen.
Dus je kunt ook af met alleen een Sh2 sein.
Of je ze ook samen mag plaatsen... dat vroeg ik me ook af.

Verder wel een hele mooie SH2 sein, geeft weer inspiratie.

Groeten,
Jelmer
Pfarrerwinkel de bouw:
Pfarrerwinkel

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 13409
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #490 Gepost op: 08 november 2018, 13:25:02 »
Och wat dom... ik kwam op het idee door het oranje ringetje. Ik dacht: "Als je dat nou rood verft..."  ;)

waldberg

  • Offline Offline
  • Berichten: 486
    • Waldberg: Bundesbahn tijdperk IV in H0
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #491 Gepost op: 08 november 2018, 13:28:38 »
Hallo,



Ik dacht dat bij zo'n gasflesje de kleurencombi grijs met een oranje bies was...ik weet niet hoe ik daarop kom...


Sh0 en Sh2 samen, maar navraag leert dat dit toch eerder uitzondering dan regel was/is :
« Laatst bewerkt op: 08 november 2018, 13:32:01 door waldberg »

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 13409
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #492 Gepost op: 08 november 2018, 13:33:45 »
Hmmm... ik heb ze bij mijn seinpalen en zo altijd rood geverfd. Ik zal eens kijken of ik er iets over kan vinden.

waldberg

  • Offline Offline
  • Berichten: 486
    • Waldberg: Bundesbahn tijdperk IV in H0
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #493 Gepost op: 08 november 2018, 13:37:29 »



Hallo,


Propaangaslantaarns van de Bundesbahn:



Joran

  • Offline Offline
  • Berichten: 1147
  • NS tijdperk IV (1981)
Re: Waldberg: Bundesbahn tijdperk IV in H0
« Reactie #494 Gepost op: 08 november 2018, 13:41:00 »
Gisteren hele topic doorgebladerd  (y)
