Auteur Topic: 3D/RM IG: Onshape - Wateringbury Railway Station  (gelezen 2180 keer)

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
3D/RM IG: Onshape - Wateringbury Railway Station
« Gepost op: 13 september 2017, 23:09:58 »
Wateringbury Railway Station 1:76

Ter voorbereiding op Eurospoor 2017 zal ik hier verslag doen van het ontwerp proces van het stationsgebouw van Wateringbury aan de Medway Valley Line tussen Strood en Paddock Wood ten zuid-westen van Maidstone (Kent, UK).

Tijdens Eurospoor zal ik aan de BNLS tafels de onderdelen life monteren die ik met een 3D printer en/of een lasersnijder ga vervaardigen op basis van de Onshape ontwerptekeningen. Het station zal net als mijn eerdere Onshape-projecten uitgevoerd worden in de schaal 1:76

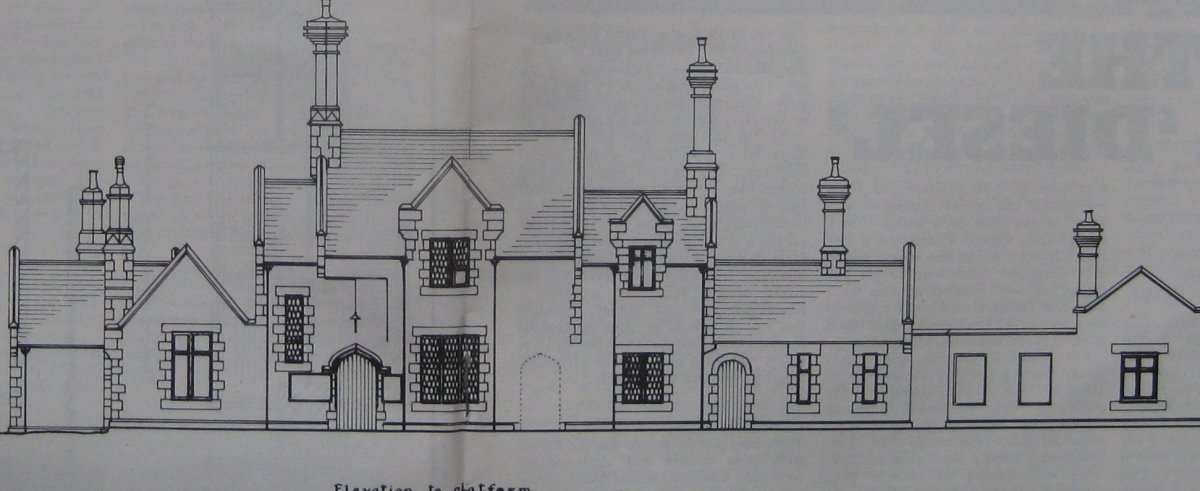

Als basis ga ik gebruik maken van enkele tekeningen van M.K.White die in 1985 gepubliceerd zijn in de Model Railway Constructor. Het betreft hier de oorspronkelijke versie van het stationsgebouw zoals het in 1844 in gebruik werd genomen door de South Eastern & Chatham Railway (S.E.C.R.).

Het historische gebouw is in rode baksteen uitgevoerd in de zogenaamde Tudor stijl. Het stationsgebouw bestaat nog steeds, en maakt deel uit van een van de best bewaarde en originele stationsvoorzieningen in de UK. Helaas zijn er in de loop der jaren verschillende delen gesloopt. Thans wordt het stationsgebouw niet meer als zodanig gebruikt, en moeten de reizigers het doen met twee moderne abri's en een kaartjes automaat.









Ter vergelijking het gebouw in zijn recente vorm:



Kijk voor meer informatie op mijn wordpress pagina's.

Gr, Hans
« Laatst bewerkt op: 13 september 2017, 23:18:00 door Hans van de Burgt »
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #1 Gepost op: 14 september 2017, 15:00:01 »
Het voordeel van de tekeningen van M.K. White is dat ze nauwelijks een perspectief vertekening hebben. Bovendien heeft hij een schaallat toegevoegd. De lengte daarvan is 30Ft. Dat komt overeen met 9144mm ofwel 120mm in de schaal 1:76.

Ik heb de tekening eerst mbv MS Word horizontaal gezet. Zal vast met andere programma's ook kunnen. De schermprint heb ik op maat gesneden, en het bestand vervolgens geďmporteerd in Onshape. Omdat de schaallat 120mm lang moet zijn, is het eenvoudig om de foto de juiste schaalverhouding te geven. Op dezelfde manier heb ik een van de zijwanden geďmporteerd.



Daarna heb ik de contouren van de voorwand overgetrokken. Je moet dat wel een beetje met overleg doen. Ik ga er vanuit dat er een zekere symmetrie zit in  het gebouw. Onshape helpt je mbv de constraints geweldig bij het horizontaal, verticaal en gespiegeld tekenen.

En dan is dit het voorlopige resultaat, een voorwand van 2mm dik:



Aan de rechterkant is een gangetje naar de twee toiletten op een binnenplaatsje. Dat gangetje ontbreekt nog. Op een referentiefoto die ik vorig jaar ter plekke maakte, staat daar nu een hoge poort. Wellicht is het voor de stevigheid van de voorwand beter die poort er in de vorm van een surface op te plakken,of simpel door het poortje ter plekke op de voorwand plaat te graveren.

Gr, Hans
« Laatst bewerkt op: 14 september 2017, 23:45:27 door Hans van de Burgt »
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #2 Gepost op: 15 september 2017, 16:38:16 »
De eerste onderdelen zijn inmiddels (virtueel) geassembleerd. Wel leuk is dat je het tekenwerk als het ware overal mee naar toe kunt nemen. Hieronder een schermprint van het Onshape document op mijn iPhone.



De basisplaat van 2mm MDF is bekleed met een surface in steentjesmotief van 0,35mm, voorzien van zandsteen elementen (MDF van 0,5mm) en dorpels aan de onderzijde (MDF van 1mm).



De deur wordt voorzien van een ornament dat in 3D geprint wordt.
De vorm aan de bovenzijde moet ik, zoals te zien is op de referentiefoto aanpassen.
Overigens juist bij dit soort aanpassingen blijkt een parametrisch ontwerpprogramma erg prettig. Wijzigingen zijn daarin heel eenvoudig door te voeren.

Gr, Hans
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

nighttrain1

  • Powered bij Oltronix;2x300VA & plaatser moeilijkste raadplaat 2013
  • Offline Offline
  • Berichten: 3094
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #3 Gepost op: 15 september 2017, 23:14:26 »
Dat begint ergens op te lijken.
Mooi hoor! (y)
Groeten Richard, nighttrain.

DCC,NS,H0,Tijdperk 3B t/m 5 met vleugje nu,Koploper,Intellibox.

2011-2017 ***** + 22x X
(X=extra plaatje geplaatst voor een ander :) )

Bouw: Zwederbaan met Ringvaartspoorbrug nabij Buitenkaag, deelnemer BNLS modulebaan

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #4 Gepost op: 17 september 2017, 09:10:41 »
Zo ik ben weer een beetje verder. Een steunplaat aan de achterzijde met daarin acryl raampjes. Meer zandsteen onderdelen, en sierlijsten toegevoegd. Deze worden in 3D geprint. Ook is de deur aan de linkerzijde aangepast. Daar komt nog een ornament omheen.



Gr, Hans
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

NS2408

  • Offline Offline
  • Berichten: 55
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #5 Gepost op: 17 september 2017, 09:52:38 »
Hoi Hans, ik volg deze draad, maar hoe groot is je beeldscherm waar jij mee tekent in Onshape. Om een beetje gevoel te krijgen en overzicht. Groet, Evert

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #6 Gepost op: 17 september 2017, 10:07:22 »
@Evert,

Ik gebruik meestal mijn laptop met een 14 inch scherm.
Met het scroll wieltje van de muis kun je elk detail vergroten en verkleinen.
Ik kan het zelfs op het schermpje van mijn iPhone 5SE (zo'n kleintje) doen, maar dat laatste werkt niet zo fijn. Het is wel handig om dingen te laten zien. En in workshops of cursussen kan ik er de demo's mee laten zien of bijvoorbeeld assemblies laten ronddraaien.

Gr, Hans
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #7 Gepost op: 20 september 2017, 23:13:27 »
Vandaag weer wat verder gekomen met mijn voorwand van het stationsgebouw.



De basis MDF plaat van 2mm is bekleed met een surface in English bond donkerkleurig steenmotief van 0,35mm. De zandstenen blokken rondom de ramen worden gelaserd uit 0,5mm MDF of harsboard, net als de plinten. De poortomlijsting en de sierlijsten op de dakranden worden in 3D geprint. De poort en deuren worden gegraveerd op de steunplaat van 1mm aan de achterzijde. De kozijnen en ramen aan de voorzijde ontbreken nog.

Het lastigste onderdeel was het ontwerpen van de poort. Hij is het nog niet helemaal, maar komt al aardig in de buurt.



Met de gelaserde en geprinte onderdelen voor deze voorwand, heb ik in ieder geval al genoeg, om me tijdens Eurospoor uit te kunnen leven tijdens een demo in de BNLS stand. Dus kom gerust even kijken.

Gr, Hans
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #8 Gepost op: 21 september 2017, 23:31:38 »
Door een misverstand kan mijn demo in de BNLS stand tijdens Eurospoor 2017 geen doorgang vinden. Wellicht is er in 2018 wel een plekje voor mij beschikbaar. Maar ... ik ben er dit jaar wel met de boys van de Britse ModuleBaan (BMB). We staan op de BNLS stand. Mocht je vragen hebben over Onshape.com, stel ze gerust. Ik zal alle dagen aanwezig zijn.

Gr, Hans
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

St00mboy

  • Offline Offline
  • Berichten: 7251
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #9 Gepost op: 22 september 2017, 10:25:09 »
Maar desondanks kun je hier toch wel gewoon verdergaan?

Leen.

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #10 Gepost op: 22 september 2017, 10:29:38 »
@Leen,

Natuurlijk wel. Het station wordt zo gebouwd dat het thuis én op een BMB-bak past.
Met een lengte van bijna 50cm hoeft dat geen probleem te zijn. De woning van de stationschef die ernaast komt te staan, blijft daarentegen thuis.

Gr, Hans
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

St00mboy

  • Offline Offline
  • Berichten: 7251
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #11 Gepost op: 22 september 2017, 10:41:41 »
Of je neemt gewoon een extra bak....

Leen.

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 3316
    • Medway Valley Line
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #12 Gepost op: 22 september 2017, 10:50:41 »
@Leen,

Die komt er so wie so, maar dan met de eerder beoogde Stoneham Lock Railway Bridge. Samen met Sjaak gaan we het WB rangeerterreintje maken, en daarachter komt dan de module met dit station.
Het voordeel is dan, dat ik steeds andere combinaties mee kan nemen.

Maar vooralsnog ga ik verder met het ontwerpen van het stationsgebouw.

Gr, Hans
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (Eindhovense Modelbouw Vereniging)
https://maakonderwijs.wordpress.com (Techniek Onderwijs)

St00mboy

  • Offline Offline
  • Berichten: 7251
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #13 Gepost op: 22 september 2017, 11:38:57 »
 (y)

Leen.

Marc tramt

  • Offline Offline
  • Berichten: 7791
Re: 3D/RM IG: Onshape - Wateringbury Railway Station
« Reactie #14 Gepost op: 22 september 2017, 13:02:02 »
Overigens juist bij dit soort aanpassingen blijkt een parametrisch ontwerpprogramma erg prettig. Wijzigingen
Interessant om te volgens Hans.
Wat is overigens een parametrisch programma?
Trambaantje in h0
Rosestraat in 0/0m
Tea Tray Depot in 0
