Topic: MB-module: "Groeten uit Jottum" (gelezen 110222 keer)
Eelco Storm
Pauze
Offline
Berichten: 11642
Re: MB-module: "Groeten uit Jottum"
«
Reactie #150 Gepost op:
16 June 2018, 09:18:44 »
Multifunctioneel, zo'n Br01. Ik heb er een indoloc uit gefrot....
Gelogd
Hendrik Jan
Offline
Berichten: 7195
46%, unchillfiltered, natural colour
Re: MB-module: "Groeten uit Jottum"
«
Reactie #151 Gepost op:
16 June 2018, 09:32:17 »
Er is de laatste tijd veel gedoe geweest achter de schermen bij de modulebaan.
Ik ga daar op deze plaats inhoudelijk niet op in.
Ik wil anderen vragen dat ook niet te doen.
Wie hierover met mij van gedachten wil wisselen kan mij een Persoonlijk Bericht sturen.
Onder de huidige voorwaarden zie ik mijzelf voorlopig niet deelnemen aan de modulebaan bij BNLS.
Ik beraad mij met enkele andere modulisten op een alternatief.
oant sjen
Hendrik Jan
Gelogd
Never trust a man who, when left alone with a tea cozy, doesn't try it on
-Billy Connolly
Pauldg
Offline
Berichten: 7475
Re: MB-module: "Groeten uit Jottum"
«
Reactie #152 Gepost op:
16 June 2018, 09:49:43 »
Dan maar even een technische vraag: zijn de drijfwielen van een BR01 precies even groot als die van een 3700? Mooie basis!
Groeten Paul
Gelogd
Don't be part of the problem. Be the entire problem!
Hendrik Jan
Offline
Berichten: 7195
46%, unchillfiltered, natural colour
Re: MB-module: "Groeten uit Jottum"
«
Reactie #153 Gepost op:
16 June 2018, 16:13:30 »
Nope.
De wielen zijn te groot.
oant sjen
Hendrik Jan
Gelogd
Never trust a man who, when left alone with a tea cozy, doesn't try it on
-Billy Connolly
Pauldg
Offline
Berichten: 7475
Re: MB-module: "Groeten uit Jottum"
«
Reactie #154 Gepost op:
16 June 2018, 17:14:25 »
Dan zou ik het hele apparaat te groot maken. Verhoudingen zijn belangrijker dan absolute grootte
Gelogd
Don't be part of the problem. Be the entire problem!
Hendrik Jan
Offline
Berichten: 7195
46%, unchillfiltered, natural colour
Re: MB-module: "Groeten uit Jottum"
«
Reactie #155 Gepost op:
18 June 2018, 18:50:23 »
Goeie tip.
Ik ga het orgel eerst ongeveer op schaal maken.
Mocht het niet smoelen, wordt ie alsnog wat groter.
Chassis verder verklungeld.
hap eruit waarin de cilinders straks worden geklemd:
De cilinders, lijbanen en drijfstangen zijn van een Hornby King Edward 1 gesloopt.
Nou, en dat dan combineren.
oant sjen
Hendrik Jan
Gelogd
Never trust a man who, when left alone with a tea cozy, doesn't try it on
-Billy Connolly
Hendrik Jan
Offline
Berichten: 7195
46%, unchillfiltered, natural colour
Re: MB-module: "Groeten uit Jottum"
«
Reactie #156 Gepost op:
19 June 2018, 13:38:14 »
De drijfas moet korter.
Dus: doorknippen, opruwen en voorsolderen.
Ook de lijbanen worden igekort door ze bruut te verknippen:
Dan eens kijken of het orgel in elkaar past:
Yup.
De cilinders zitten provisorisch op hun plaats in het frame gedrukt.
Er moet nog een slimmigheidje verzonnen worden om ze goed op hun plaats te houden.
Met de voetplaat, denk ik.
En ja, het spul draait zonder haperen.
oant sjen
Hendrik Jan
Gelogd
Never trust a man who, when left alone with a tea cozy, doesn't try it on
-Billy Connolly
Eric B
Offline
Berichten: 7563
NS tijdperk II(c)/III
Re: MB-module: "Groeten uit Jottum"
«
Reactie #157 Gepost op:
19 June 2018, 14:48:50 »
Goed dien!
Gelogd
Fotodijkje en fotodiorama
Obdam
Als alles meeloopt hebben we morgen een optocht.
Pauldg
Offline
Berichten: 7475
Re: MB-module: "Groeten uit Jottum"
«
Reactie #158 Gepost op:
19 June 2018, 15:11:00 »
Gaaf! Een zwarte 3700 met rode wielen
Gelogd
Don't be part of the problem. Be the entire problem!
nighttrain1
BNLS Forum modulebaan aanspreekpunt.
Team Beurzen en PR
Offline
Berichten: 5777
Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: MB-module: "Groeten uit Jottum"
«
Reactie #159 Gepost op:
19 June 2018, 16:17:37 »
Niet zo neuzelen, dat komt best goed.
«
Laatst bewerkt op: 19 June 2018, 16:54:17 door 44
»
Gelogd
Groeten Richard, nighttrain1
Bouw:
Modelbaan
&
modulebakken
sdz1976
Offline
Berichten: 2233
ovmv.be
Re: MB-module: "Groeten uit Jottum"
«
Reactie #160 Gepost op:
19 June 2018, 16:21:17 »
Het lijkt wel Frankenstein
Grtz,
Samuel.
Gelogd
Creatieve mensen hebben geen rommel.
Ze hebben overal ideeën liggen.
Hendrik Jan
Offline
Berichten: 7195
46%, unchillfiltered, natural colour
Re: MB-module: "Groeten uit Jottum"
«
Reactie #161 Gepost op:
20 June 2018, 11:19:42 »
Yep. Zal niet mijn eerste zijn.
De bogie werd ook aangepast.
Eerst werd wat materiaal van het locframe weggenomen, zodat de bogie verder naar voren kon.
Toen bleek, dat ik geluk had.
Er zat een schroefgat in het frame op precies de juiste plek om de bogie te monteren.
hiertoe werd een bestaand gat uitgeboord in de montageplaat van de bogie en de bogieveer. Dit In dit gat zat eerst een soort klinknageltje, die veer en plaat bijeen hield.
Maar beide onderdelen konden ook gesoldeerd worden.
Het grote gat uiterst rechts is het oude montagegat. Links daarnaast zit het nieuwe gaatje, op de plek waar eerst het klinknageltje zat. Veer en plaat werden aan de rechterkant gesoldeerd. Links niet, want de veer moet wel wat speling houden.
Nu moest de plastic plaat met de stroomafnemers worden vernaggeld, anders zou de nieuwe voetplaat niet passen. Een luchtvast (of zoiets) en de oude cilinderbevestiging werden verwijderd:
De bogie aan het frame geschroefd:

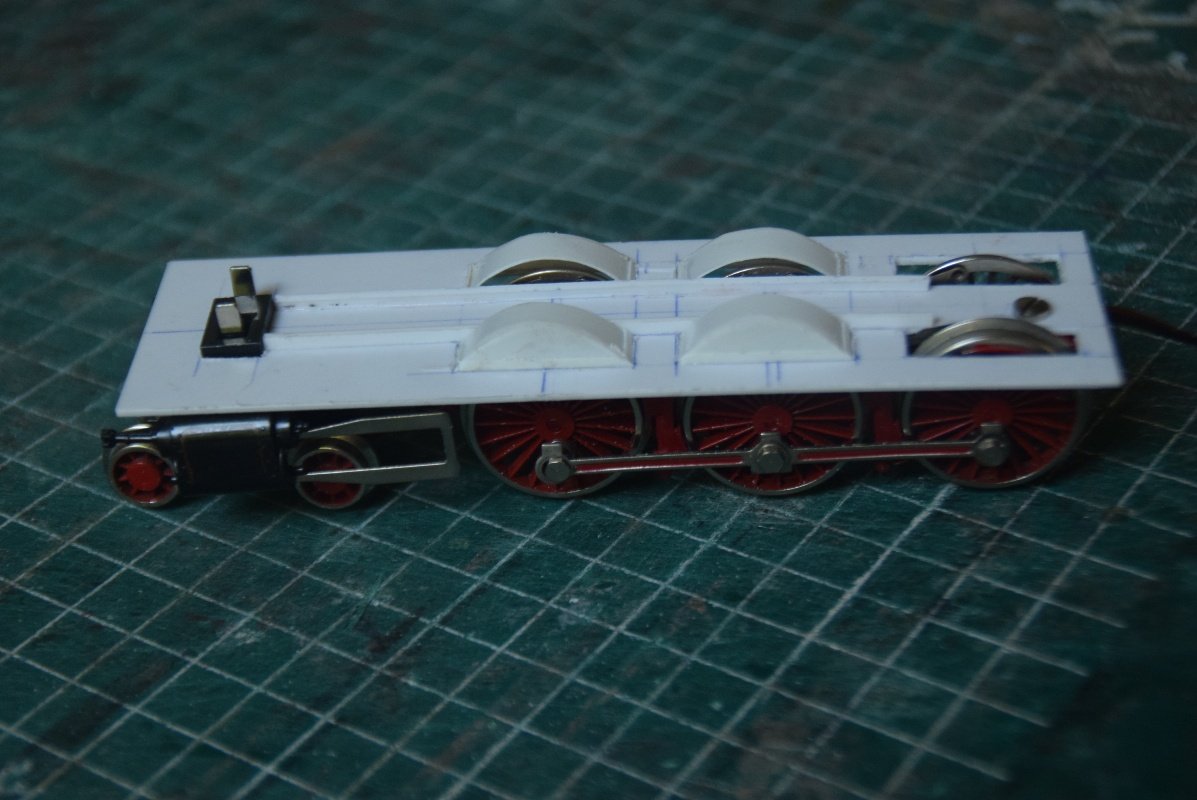

En dan: een voetplaat maken uit styreen.
Deze houdt de cilinders in positie. Min of meer.
Straks wordt de voetplaat zelf dan weer in positie gehouden door de ketel. Die wordt namelijk op het frame geschroefd en sluit de voetplaat in.
Aan de achterkant van de voetplaat is nog een schroefje zichtbaar. Dit schroefje borgde de koppelboom tussen loc en tender. Dat zal straks wel weer zo gaan.
Affijn, voetplaat dus:
oant sjen
Hendrik Jan
Gelogd
Never trust a man who, when left alone with a tea cozy, doesn't try it on
-Billy Connolly
Eelco Storm
Pauze
Offline
Berichten: 11642
Re: MB-module: "Groeten uit Jottum"
«
Reactie #162 Gepost op:
20 June 2018, 11:21:46 »
Ik denk zomaar dat styreenfrotter Dilz dit met goedkeuring zit te bekijken
Gelogd
Rondje_HO
Offline
Berichten: 8159
Re: MB-module: "Groeten uit Jottum"
«
Reactie #163 Gepost op:
20 June 2018, 12:05:14 »
Ben wel benieuwd hoe dit eruit gaat zien straks
Gelogd
Met vr. groet, Martijn.
Mijn banen:
http://forum.beneluxspoor.net/index.php/topic,70445.0.html
Nieuw; nu met foto's:
https://www.flickr.com/gp/151072373@N04/240tu5
Pauldg
Offline
Berichten: 7475
Re: MB-module: "Groeten uit Jottum"
«
Reactie #164 Gepost op:
20 June 2018, 12:19:35 »
Goed bezig! Kijk even of je ergens nog een fractie grotere loopwieltjes te pakken kunt krijgen. Naar mijn gevoel (let wel:gevoel, geen timmermansoog) zijn ze iets te klein in verhouding tot de drijfwielen.
Groeten, Paul
Gelogd
Don't be part of the problem. Be the entire problem!
