Project draadloze besturing voor grote modulebaan o.b.v Roco z21 en Arduino Mega

[Ronaldk]

Gisteren een middagje getest met 2 tablets en 2 phones tegelijk gewerkt. Alles lijkt goed te gaan en alleen tegen het einde de fenomenen ondervonden die je beschreef van de niet snel reagerende WAM. Dit is op dat moment veroorzaakt door het afhaken van 2 phones en een tablet. Daar ging het fout. Ik verwacht dus dat kontinu aan en afmeldende phones je probleem veroorzaken. Blijkbaar kan de WAM daar niet goed mee overweg.

Daar zit mogelijk wel wat in.

Verder heb ik geen traagheid ontdekt. Wat mij wel opviel is dat de treinbesturing van dezelfde lok wel op de andere phones werd overgenomen maar de wissels niet. Dat had ik wel verwacht en geburde alleen in het begin op 1 tablet, daarna niet meer. Wel veel last gehad van crashende z21 apps. Met name bij opstarten en schakelen naar andere schermen was het regelmatig raak. De melding z21 is gestopt kwam dan en was ie weg...

Ik ga ook maar eens aan de gang met de wam die ik van Leen te leen heb Eens kijken wat we er mee kunnen doen.

Groeten Ronald.

[Robert E]

Ik verwacht dus dat kontinu aan en afmeldende phones je probleem veroorzaken. Blijkbaar kan de WAM daar niet goed mee overweg.

Wat mij opviel tijdens spelen met dat spul is dat de phone / tablet zich niet (altijd) afmeldt met LAN_LOGOFF als je app afsluit....
Daardoor blijft een phone/tablet een minuut lang aanwezig in deWAM en die blijft maar broadcasten sturen en met wat pech de netwerklaag retries e.d op netwerk gooit....

Wel veel last gehad van crashende z21 apps.

Vertel mij wat, stuur wat verkeerde info en die app crasht...

Mvg

Robert

[dickkoning]

Hallo leen

ik ben geïntrigeerd geraakt door je idee om met een arduino een Z21 te emuleren
De sketch XpressNet_Z21_Ethernet_v2 van Pgathow draait ( na wat kleine aanpassingen) in combinatie met een multimuis als master bij mij inmiddels zowel op de arduino uno als de mega in combinatie met een w5100 netwerkcard

2 tablets met de z21 app als besturing is geen probleem, wel zie je dat soms gegevens van tablet 1 niet worden doorgegeven naar tablet 2 en vv

de sketch "Z21-multimouse-slave" bij mij is instabiel (leek wel sneller op commando's te reageren)

groeten

dick

NB aanpassingen  pin 4 op output en high (SD card disable), pin 253 bij de mega op output, serial debug disable, 29 devices ipv 31

[St00mboy]

Dick, bedankt voor je post.
Ik heb ergens een "Z21-multimouse-slave" met een fix gevonden, die ik gebruik.
Maar misschien is die ook nog wel instabiel, geen idee.

Leen.

[St00mboy]

Met hulp en inspiratie van Dick en met zijn sketch heb ik weer wat vooruitgang kunnen boeken.
Het zat in het begin weer eens niet mee, maar achteraf bleek ik (evenals bij de Mega) de RSE draad op pin 3 gezet te hebben, maar die moest hier op pin 9.

Ik heb nu ook een lok rijdend gekregen met een WAM op basis van een Arduino Uno met Dick zijn sketch.
De respons van de besturing lijkt direct, maar het beeld ijlt na. De groene streepjes van meer snelheid verschijnen pas een seconde of zo na het omhoogschuiven met de vinger in de foon.

Vanmorgen heb ik de W5100 ethernet shield op de andere WAM vervangen door de W5200. Uiteindelijk werkte dat met de W5200 library van Seeed studios.
Er is echter wel een probleem. In de serial monitor zie je dit:

Client ask: LAN_GET_LOCOMODE with address:23
Client ask: LAN_X_GET_FIRMWARE_VERSION

Bij de eerste regel stuur ik een lok met adres 23 aan.
Bij de tweede, die regelmatig verschijnt, zie ik òf soms heel even rechtsboven in de app het rode kruisje van geen verbinding komen en weer weggaan, òf de app kapt er ineens helemaal mee.
Elke 3 tot 5 minuten gooit hij op die manier de app plat, terwijl de lok gewoon doorrijdt.

Wel vooruitgang, maar we zijn er nog niet helemaal.

Leen.

[St00mboy]

Bij de WAM met de Uno worden alle commando's zo te zien direct zonder vertraging opgevolgd.
Wel vertoont de Roco app in het beeld van de foon of tablet een vertraging in het opkomen en neergaan van de snelheidsstreepjes.
Het omschakelen van voor- naar achteruitrijden wordt wel acuut in beeld gebracht.
Bij "STOP" (de grijze STOP maast de snelheidsbalk) is het niet zichtbaar omdat er niets oplicht.
Je vraagt je af waar die vertraging van de streepjes in zit...

Als ik op de "STOP" knop van de Multimuis druk, dan verschijnt de flits netjes op de foon.
Als ik dan op de foon op"GAAN" druk, dan kun je gewoon weer rijden en staat ook de muis niet meer op stop.

We hebben ook nog een andere app, nl. Digitrains.
Voor zover ik het nu kan bekijken gaat het daarmee wel allemaal flitsend en is er geen sprake van vertraging.

N.B. ik kan dit hier alleen uittesten met één enkel treintje op een spoortje van 1m80.
Het is wel van belang dat er maar één app tegelijk werkend is op foon of tablet.

Leen.

[St00mboy]

Ik gebruik de 5V versie van een Waveshare RS485 board bij de WAM als ExpressNet interface:
http://www.waveshare.com/wiki/RS485_Board_(5V)

Zou het mogelijk zijn om daar 2 arduino's tegelijk op aan te sluiten?
Wie weet er of dat werkt?

Leen.

[Ronaldk]

Ha Leen, ik weet niet of dat mogelijk is. Ik zou het zelf niet doen.

Groeten Ronald.

[HansQ]

Je bedoelt dat je de TX en RX lijnen van 2 Arduinos aan elkaar gaat knopen? Gaat niet werken voor dit doel. Misschien zelfs schade.
Daar is nou juist het 485 protocol voor bedoeld, om een ster netwerk te bouwen. De Arduino uitgangen zijn daarvoor niet geschikt.

[St00mboy]

OK, duidelijk.
Hier kan ik iets mee, ook al is het in dit geval niets.
Bedankt, Hans.

Leen.

[St00mboy]

Ik heb nog even een test gedaan met de Mega-WAM met het W5200 board, maar nu met een andere W5200-library.
De Roco app werd er na enige minuten opnieuw uitgegooid, maar de Digitrains app bleef het gewoon doen.
Ik neig er nu ineens sterk naar om de DT-app maar op de baan te gaan gebruiken.


........20 minuten later....
De Roco app is er al een keer of 4 weer uitgegooid, maar de Digitrains app op de 2e foon doet het nog gewoon.
De Roco app is dus gewoon instabiel, of heb ik het misschien mis?

Leen.

[Fritsprt]

Hoi Leen,  is al dit moois op Houten Digitaal te bewonderen?

Gr. Frits

Verstuurd vanaf mijn SM-G920F met Tapatalk

[St00mboy]

Nee, Frits, helaas hebben we op Houten-Digitaal geen podium om het te kunnen demonstreren.
Ik kan de Uno en de W5100 wel meenemen, maar dat bedoel je waarschijnlijk niet.
Op 21 en 22 januari sta ik met de BNLS-Forumbaan in Rijswijk en daarheen neem ik het mee.
Het doel is om dan uit te vinden in hoeverre we in een drukke beursomgeving met weet-ik-hoeveel netwerken nog op zowel 2,4 als op 5 GHz aan de bak kunnen komen.

Leen.

[Fritsprt]

Dan kom ik in Rijswijk kijken

Verstuurd vanaf mijn SM-G920F met Tapatalk

[Robert E]

Gaat niet werken voor dit doel. Misschien zelfs schade.

Met een OR poort kun je er denk ik komen,

• Tx van beide arduino's beiden op de OR ingangen (vraag me even af wat de default state is van de Tx pin uitgang als er niks gezonden wordt... Al die default hoog is dan zal deze oplosing niet werken

• Control signaal naar 485 ook op een or poort van beide Arduino's, idem als boven, standaard hoog signaal zal niet werken

• Dan Rx signaal per 1 OR port naar iedere Rx.

[/li]
[/list]

De Arduino stuurt alleen data op de 485 bus als die geadresseerd wordt en er wat te zenden is...

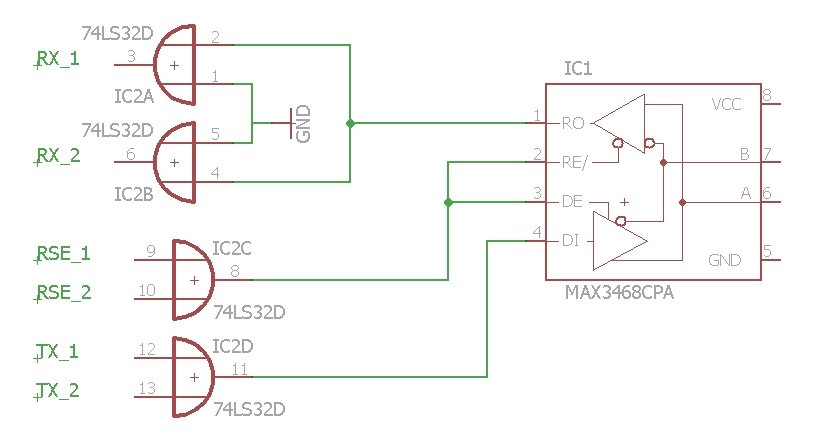

Hieronder even basis schema, links zijn Arduino's op, rechts i even 485 IC ipv dat ene 485 boardje, maar in de basis gelijk.



Mvg

Robert
