Auteur Topic: Rangeerbaantje "Den Boog" [H0 - NL]  (gelezen 17806 keer)

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #45 Gepost op: 28 mei 2017, 14:16:13 »
Zo, het is weer even geleden, dus tijd voor een update. Dit keer een "midden in het proces" update.
Ik ben druk bezig geweest met het tekenen van de schema's, nu ik dit afgerond heb ben ik begonnen met het trekken van de vele touwtjes. Uiteraard onder het genot van de koelte in mijn appartement een bakje koffie en een lekker stukje muziek  ;D

A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #46 Gepost op: 15 juli 2017, 13:35:19 »
Hallo daar,

We zijn weer een paar weken verder, ondertussen op het gemakje de laatste bedrading aangelegd, de voedingen in orde gemaakt en 700 regels code geklopt.
Toen was het moment daar, de hap aansluiten en testen maar en warempel, alles werkt naar behoren  (y)

De plaatjes zijn niet van de beste kwaliteit, maar het beste wat ik op dit moment kan bieden.





Uiteraard zijn er nog wel wat verbeterpunten, zo wil ik de wisselaandrijvingen voorzien van een andere overbrenging tussen wisselschuifbalk en aandrijving en de ontkoppelaars worden nu aangestuurd met 14V AC waardoor mijn bovenburen uit hun bed worden gelanceerd bij activatie. Dat kan wel wat minder, ik dacht aan 10V DC dus even broeden op een mooie spanningsregelaar  (y)

Volgende stap een Weistra regelaar (ik test nu met een los aangekoppelde Mehano regelaar)..  8)

Misschien maak ik nog een filmpje met de werking als men dat leuk vind  :angel:
« Laatst bewerkt op: 15 juli 2017, 13:48:00 door Marijn­ »
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

Klaas Zondervan

  • Offline Offline
  • Berichten: 19947
    • Pagina van klaas
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #47 Gepost op: 15 juli 2017, 15:04:06 »
Misschien maak ik nog een filmpje met de werking als men dat leuk vind  :angel:
Ja, dat vindt men leuk.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor even stil.

NS264

  • Offline Offline
  • Berichten: 6462
  • Midland Industrie, NS IV.
    • Midland
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #48 Gepost op: 16 juli 2017, 10:27:54 »
Hoi,
Knap werk die bedieningskast en modules.
Benieuwd hoe de scenery wordt.

Gr Koen.
Klik op de wereldbol naar topic.
Mvg Koen. Betuwse oplossing:'kumt tied, kumt road'.
Johnny Cash Hey Hey Train.

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #49 Gepost op: 23 augustus 2017, 13:23:54 »
Vakantie, 3 weken gevuld met kamperen, ontspannen uitrusten en hobby !!!

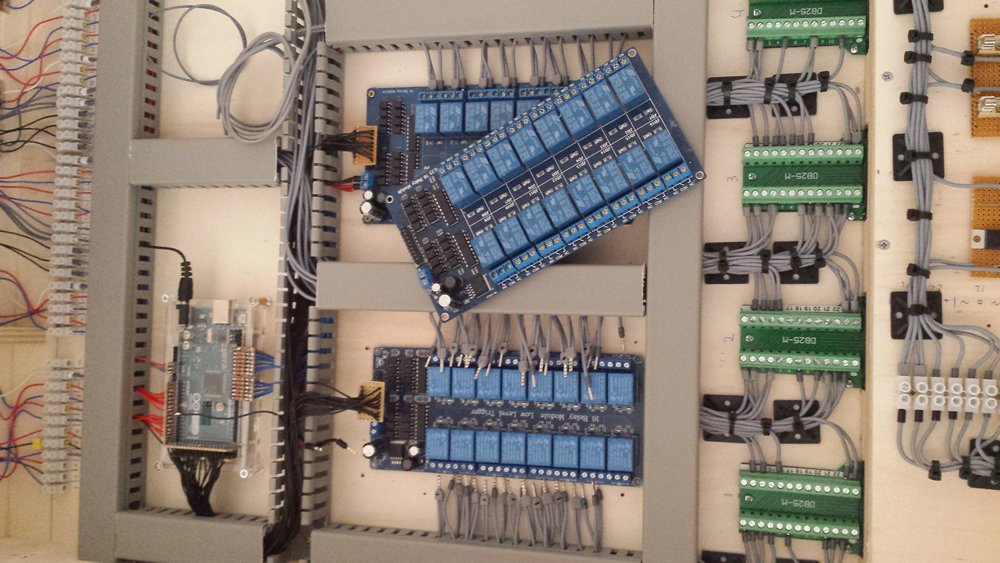

Vandaag begonnen met het oplossen van een storing. Na verloop van tijd begon relais 6 van de wissel relaiskaart een eigen leven te leiden. Dit fenomeen kwam telkens pas na een paar uur voor als een bepaalde rijweg was gekozen die de naburige relais 5 gebruikt. Om te bepalen waar deze zwevende storing zat ben ik 3 dagen bezig geweest met uitsluiten waar die niet zat, de uitkomst was dat het in de relaiskaart zit. Waarschijnlijk een overleden opto. Dus even een nieuwe kaart besteld en nu 3 weken later ga ik deze plaatsen en ik ga er vanuit dat hiermee de storing is opgelost  ;)


De nieuwe relaiskaart ligt op z'n plek, de defecte (los op de foto) gaat voor verdere inspectie de hobbybak in. Nu alles weer aansluiten.

Volgende stap: weistra regelaar bouwen  (y)

« Laatst bewerkt op: 23 augustus 2017, 13:26:09 door Marijn­ »
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #50 Gepost op: 23 augustus 2017, 14:50:07 »
Inmiddels de boel weer aangesloten, nu weer 3 uur wachten met met een ingelegde rijweg om te zien of de storing echt weg is  :)
« Laatst bewerkt op: 23 augustus 2017, 14:51:55 door Marijn­ »
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
De Weistraregelaar !
« Reactie #51 Gepost op: 01 september 2017, 17:49:08 »
Alle storingen waren zoals verwacht opgelost dus tijd voor de Weistra regelaar.
Ik had alle onderdelen reeds besteld bij Conrad, dus vandaag alle tijd om de regelaar in elkaar te bakken.
Na het (opeenplankieintestmodus) aansluiten en instellen overtrof het resultaat mijn verwachting, zelfs mijn eigenwijze Hippel laat zich heerlijk bedienen met deze PWM regelaar. Exact positioneren en langzaam rijden is erg handig op een rangeerbaantje als deze en dat lukt nu prima. De ingebouwde kortsluitbeveiliging werkt snel en naar behoren dus ook daarover erg tevreden.
Nu nog ff lekker treintje spelen  (y)


« Laatst bewerkt op: 01 september 2017, 17:51:20 door Marijn­ »
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

dimo1_dimo1

  • Offline Offline
  • Berichten: 3311
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #52 Gepost op: 02 september 2017, 22:02:02 »
Tijd voor een filmpje!
groeten,
Auke

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #53 Gepost op: 02 september 2017, 22:28:34 »
Ja, die moet ik nogsteeds maken  :angel:  Ik heb nu de intentie om het filmpje te maken als ik helemaal klaar ben, dus de regelaar in de kast zit dan krijgen jullie een indruk van de werking in het geheel.  :)
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
Een graansilo voor Den Boog
« Reactie #54 Gepost op: 28 september 2017, 11:00:02 »
Het technische gedeelte van mijn baantje nadert zijn afronding nu is het langzamerhand tijd voor de landschappelijke invulling.
Om te beginnen met de bebouwing.
Aangezien Den Boog gesitueerd is in een agrarische omgeving kan een graansilo niet ontbreken, dus MS Paint uit de kast gesnokt en even een voorzichtige eerste schets gemaakt voor de graansilo van de "Verenigde Landbouw Coöperatie (VLC) Den Boog en omgeving".
Gezien het tijdperk van mijn baantje is mijn VLC aangesloten bij de Cebeco Handelsraad (anno nu is dat de Cebeco Groep waaronder Agrifirm valt).



De bedoeling is de basis van hout te maken en dit te beplakken met styreen baksteenplaat  (y)
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

Falcon10

  • Offline Offline
  • Berichten: 1821
  • Wel Belg, niet gek !
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #55 Gepost op: 28 september 2017, 11:12:15 »
Dit ziet er indrukwekkend uit.
Benieuwd naar het resultaat en hoe je dit voor mekaar gaat krijgen, maar het resultaat kan ongetwijfeld alleen maar geweldig zijn !

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #56 Gepost op: 09 oktober 2017, 17:50:26 »
@Falcon01, gewoon dit draadje blijven volgen  (y)

Vandaag lekker bezig geweest met bouwen aan de graansilo.

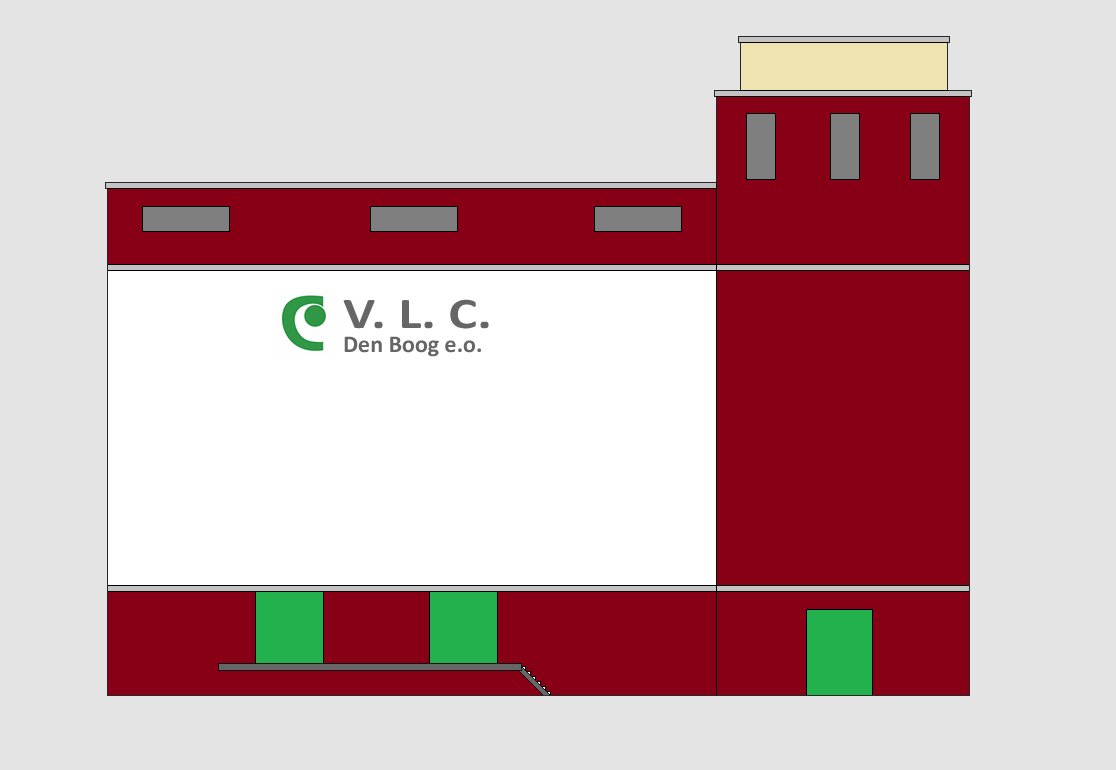

Eerst een schaaltekening gemaakt aan de hand van de schets en wat fotomateriaal van de Silo's in Nieuw Amsterdam en Breskens.
Lekker ouderwets met vulpotlood, gum en lineaal en dergelijke rommel



Vervolgens de tekening overgezet op 3mm populierenplex.
Ik heb voor dit materiaal gekozen omdat ik hier gewoon in de bouwmarkt aan kan komen, daarnaast is het voor de simpelere grote constructie van de graansilo zeer goed bruikbaar.
Het materiaal laat zich goed snijden met stanleymes, zodoende heb ik de boel netjes strak kunnen uitsnijden.
De deur en raamopeningen zijn volgens de schaaltekening uitgesneden, dit heb ik even voor de visualisatie gedaan.
Uiteindelijk zullen deze ruimer gemaakt worden gezien er nog sponningen en kozijnen moeten worden geplaatst en dan is 3mm weer iets te diep  :)
Overigens missen er nog een paar dingen in de voorgevel, maar dat komt later nog.



(de foto is een beetje "halloweenachtig" geworden door een los geplaatste TL balk,  de schaarse verlichting in mijn hal staat nog steeds niet toe goede foto's en filmpjes te maken helaas  :( )

Tot zover  ;)
« Laatst bewerkt op: 09 oktober 2017, 17:56:14 door Marijn­ »
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

NS264

  • Offline Offline
  • Berichten: 6462
  • Midland Industrie, NS IV.
    • Midland
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #57 Gepost op: 09 oktober 2017, 17:54:55 »
Hoi,

De bedoeling lijkt me wel duidelijk.
Gelukkig niet de enige die "old school" werkt (y).

Gr Koen.
Klik op de wereldbol naar topic.
Mvg Koen. Betuwse oplossing:'kumt tied, kumt road'.
Johnny Cash Hey Hey Train.

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 1925
    • Rangeerbaantje "Den Boog"
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #58 Gepost op: 14 oktober 2017, 12:56:29 »
Ondertussen lekker doorwerken aan de graansilo.  8)

Vanochtend alle zijkantjes beplakt met Slater's plaat, en het geveldeel met de kleine kozijntjes bovenin (die ik al eerder geprefabt had) geplaatst.
Daarnaast de eerste betonrichel gemonteerd en van een eerste laagje betongrijs geklodderd.

Ja ja, het gaat nu ergens op lijken  ;D

A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

Falcon10

  • Offline Offline
  • Berichten: 1821
  • Wel Belg, niet gek !
Re: Rangeerbaantje "Den Boog" [H0 - NL]
« Reactie #59 Gepost op: 15 oktober 2017, 10:52:10 »
Ja, dat is een pareltje in wording !
