Auteur
Topic: Rangeerbaantje "Den Boog" [H0 - NL] (gelezen 21565 keer)
Klaas Zondervan
Online
Berichten: 25272
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #30 Gepost op:
23 januari 2017, 09:33:56 »
Auke, heb je ergens gelezen dat het om een digitale baan gaat?
Gelogd
Projecten:
Dubbelom
Halte Assel
dimo1_dimo1
Offline
Berichten: 3378
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #31 Gepost op:
23 januari 2017, 10:08:56 »
Uhhh.. Nee, nergens gelezen
Er vanuit gaande dat jij wat hulp bied achter de schermen ga ik er dan nu van uit dat het analoog is. Dan is sporen stroomloos maken wel gebruikelijk.
Gelogd
groeten,
Auke
Klaas Zondervan
Online
Berichten: 25272
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #32 Gepost op:
23 januari 2017, 10:13:49 »
Het is uiteindelijk de bedoeling dat het rangeerbaantje van Marijn wordt aangesloten aan de keerlus van de analoge modulebaan van onze club.
Marijn kan dan naar believen treinen uit de normale omloop naar binnen halen, daarmee rangeren en vervolgens weer op het hoofdspoor laten invoegen.
Gelogd
Projecten:
Dubbelom
Halte Assel
Marijn
Grote treintjes monteur
Offline
Berichten: 2147
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #33 Gepost op:
23 januari 2017, 22:22:36 »
Auke, mijn baantje is inderdaad geheel analoog.
Ik wil met het vertraagd inschakelen van de spoorsecties voorkomen dat een loc onbedoeld een omlopend wissel kan oprijden als ik vergeet mijn rij-regelaar op 0 te zetten.
Uiteindelijk is het zelfs de bedoeling dat de rij-regelaar eerst op 0 moet staan (voorwaarde 3) voordat er uberhaupt een rijweg kan worden ingelegd. Maar dat is voor later
De bovenste rij relais: Rechts wissels 1 t/m 3, links = puntstukken 1 t/m 3
Onderste rij relais sporen 1 t/m 5.
Overigens heb ik een foutje gemaakt zie ik nu in het filmpje, ik miste de aansturing van relais 11 (wissel rechtsonder in het sporenplan) in rijweg 2 (2-3-5) . Dit was het gevolg van te vermoeid achter de PC zitten, ik heb dit uiteraard inmiddels in de code herstelt
Klaas helpt mij achter de schermen door mee te denken over hoe ik een trein fatsoenlijk van de hoofdbaan naar mijn baantje kan krijgen (en V.V. uiteraard )
@Klaas: Daar heb ik inderdaad nog niet verder over nagedacht, die bediening zal moeten plaatsvinden op de overgangsbak tussen mijn inbreng en de hoofdbaan. dus daar kunnen we later misschien nog even over brainstormen
«
Laatst bewerkt op: 23 januari 2017, 22:50:32 door Marijn
»
Gelogd
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.
Marijn
Grote treintjes monteur
Offline
Berichten: 2147
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #34 Gepost op:
13 februari 2017, 17:38:32 »
Na even een korte pauze met andere bezigheden vandaag een dagje vrij, dus lekker aan de knutsel gegaan en dus een kleine update
Vandaag heb ik mijn definitieve frontpaneel in elkaar gemøbeld.
Het sporenplan is getekend in Inkscape, uitgeprint met een kleuren- laserprinter, vervolgens gelamineerd, op 3mm MDF geplakt, geboord en uiteindelijk heb ik de schakelaars erin gefrommeld.
Nog een leuk kadertje eromheen en voila ! best tevreden over het resultaat.
Dit paneeltje zal ik straks op mijn sturingskast monteren waarin de Arduino, relaiskaarten, voedingen en kabels naar modules gemonteerd zijn.
Wordt vervolgt !
Gelogd
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.
dimo1_dimo1
Offline
Berichten: 3378
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #35 Gepost op:
13 februari 2017, 18:09:52 »
Ziet er goed uit
Kun het vertellen waar de rode knopjes voor zijn? Of zijn het geen knopjes?
Gelogd
groeten,
Auke
Marijn
Grote treintjes monteur
Offline
Berichten: 2147
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #36 Gepost op:
13 februari 2017, 18:18:51 »
Uiteraard kan ik dat Auke,
De rode knopjes zijn voor de bediening van de ontkoppelaars die her den der aanwezig zijn
Gelogd
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.
dimo1_dimo1
Offline
Berichten: 3378
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #37 Gepost op:
13 februari 2017, 18:21:07 »
ah! handig!
Gelogd
groeten,
Auke
Marijn
Grote treintjes monteur
Offline
Berichten: 2147
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #38 Gepost op:
10 maart 2017, 23:48:33 »
Omdat ik niet tevreden was met de eerste uitvoering van mijn frontje, een nieuw frontje gemaakt en gelijk de rest ook. Het complete frontpaneel is nu klaar voor montage op de sturingskast die ik nu aan het bouwen ben.
Ja ja, we gaan vooruit
Gelogd
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.
Marijn
Grote treintjes monteur
Offline
Berichten: 2147
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #39 Gepost op:
09 april 2017, 15:34:05 »
Wat een heerlijk weer, de zon is lustig aan het schijnen de temperatuur is aangenaam. Dit is een ideale dag om het terras-zitten te combineren met vredig modelbouwen.
Er is even wat radiostilte geweest maar heb zeker niet stilgezeten..
het bedieningspaneel zit inmiddels gemonteerd in de sturingskast
De sturingskast krijgt ook steeds meer ingewanden.
Aan de onderzijde heb ik een nis gemaakt waar straks de verschillende voedingen op komen.

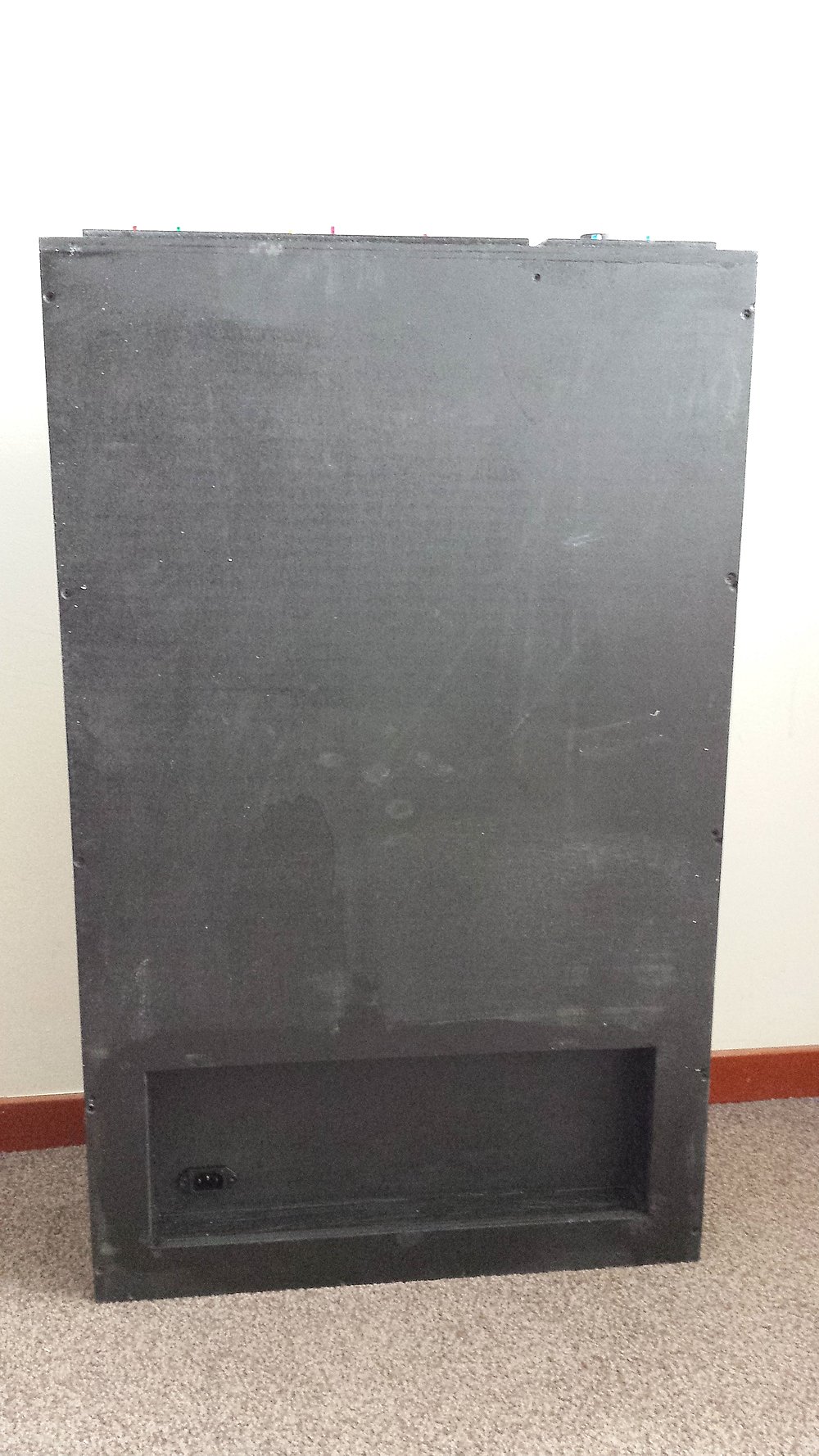

Omgedraaid lijkt het meer op een monoliet dan op iets wat met treintjes te maken heeft.
En hier zien we dat de nis nog een functie heeft dan de voedingen hoog te houden, hier zitten namelijk de SUB-D aansluitingen en de 230V aansluiting. Handig verdiept weggewerkt en makkelijk aan te sluiten.
Volgende fase is een heuleboel touwtjes aanleggen en de juiste verbindingen maken. ja ja zo gaan we gestaag verder !
Gelogd
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.
Ronald Halma
Organisator US Convention Nederland
Offline
Berichten: 15374
Modelrailroading is fun!
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #40 Gepost op:
09 april 2017, 19:15:50 »
Gestaag is prima toch? Mooi werk!
Gelogd
Greetz, Ronald
Mijn US Convention Aalten
Mijn blog!
Mijn USA reizen
Marijn
Grote treintjes monteur
Offline
Berichten: 2147
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #41 Gepost op:
10 april 2017, 11:59:39 »
Dank je Ronald, ondertussen weer een bestelling geplaatst bij de Big C zit weer door mijn componenten heen dus het werk ligt weer even stil . Ik mis toch echt de electronicaboer om de hoek
Gelogd
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.
Klaas Zondervan
Online
Berichten: 25272
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #42 Gepost op:
10 april 2017, 12:28:31 »
Marijn, het is de bedoeling om je rangeerbaantje aan te sluiten op "den boog" van onze clubbaan. Maar de wissels waarmee je in en uit "den boog" komt zie ik niet in je plan. Aangezien ik bezig ben met de schakeling aan de andere kant ben ik wel benieuwd hoe we dit gaan regelen.
Gelogd
Projecten:
Dubbelom
Halte Assel
Servé
Team encyclopedie
Offline
Berichten: 1748
Niks kan tippen aan een E1700
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #43 Gepost op:
10 april 2017, 13:38:18 »
Dat ziet er erg netjes uit! Nog even een vraagje, waar heb je die knopjes met ledjes erin gekocht?
Gelogd
Vriendelijke groet, Servé.
Marijn
Grote treintjes monteur
Offline
Berichten: 2147
Re: Rangeerbaantje "Den Boog" [H0 - NL]
«
Reactie #44 Gepost op:
11 april 2017, 00:50:44 »
Klaas,
Mijn baantje is in eerste instantie een "stand alone" project maar er is een mogelijkheid deze te koppelen met de clubbaan via de wissels in de keerlus. Dit is de reden waarom deze wissels buiten mijn bediening vallen.
Om deze koppeling te bewerkstelligen maak ik gebruik van een koppelbak tussen de keerlus en mijn inbreng (of een andere enkelspoorfanaat ).
Electrotechnisch moet dit uiterst simpel worden, gewoon met POST-T de trein van de hoofdbaan trekken of juist daarop sturen. Alles gebeurt op zicht en zonder bewaking/manipulatie, ik heb geen speciale schakelingen daarvoor in gedachten.
De bediening gebeurt vanaf een lokaal paneeltje op de overgangsbak die rechtstreeks met de betreffende wissels in de hoofdbaan zijn verbonden.
Wellicht kunnen we aankomende zaterdag even bomen hierover.
Servé,
Dank je, ik gebruik de schakelaars van het merk SCI en zijn afkomstig van Conrad
https://www.conrad.nl/nl/sci-r13-529alyl-druktoets-250-vac-05-a-1x-uitaan-schakelend-1-stuks-701229.html
Gelogd
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.
