3D/RM-IG: Van lijntekening naar model (Het zoeken naar alternatieven)

[Remco.]

Dat ziet er goed uit hoor Het is zeker de goede richting in als je het mij vraagt

Maar waarom is het lijmen van 2 delen een probleem Hans ?

Gr. Remco.

[Hans van de Burgt]

@Remco,

Je zult het op Eurospoor zelf kunnen zien. De passing tussen de twee delen is niet helemaal gelukt.
En bij een van de binnenwanden staat de naad een klein beetje open.

Ik verwacht dat het nog best lastig zal zijn om e.e.a. goed te krijgen. Daar komt bij dat het lijmen over zoveel verschillende aanhechtpunten so wie so geen sinecure is. Als je fouten maakt, zijn die niet gemakkelijk te herstellen.

groetjes,

Hans van de Burgt

[Remco.]

Ok nou ik ben zeer benieuwd. Heb je ook enig idee waarom het resultaat zo is ?
Is de techniek nog te grof ofzo ?

Gr. Remco.

[Hans van de Burgt]

De LOM lamineermethode werkt met twee resoluties. De DG is op "zijn zijkant" geplot.
Om een wand te maken, worden ongeveer 7 laagjes gebruikt. De resolutie van de te snijden afbeelding op het laagje haalt heel bijzondere resulaten. In de andere richting echter is de dikte van het lamineer materiaal de beperkende factor. Zo kun je op de kopwand en op het dak de ribbels van de sheets zien en voelen.

Nu is het volgende aan de hand. Om een model hol te maken moet het overtollige sheetmateriaal na het printen weggenomen worden. E.e.a. is goed te zien op het filmpje dat ik eerder liet zien.
Bij zo'n relatief klein model als de Dg is het weghalen daarvan erg moeilijk.

Als de Dg echter gemaakt zou zijn van losse wanddelen, vervalt dit bezwaar.
Maar dan is er een ander nadeel aan deze methode. Ik vind de gebogen onderdelen (Dak en onderzijde van de uitgebouwde zijkanten) nog niet helemaal goed.

Maar... Jeroen heeft al gezegd dat combinaties mogelijk zijn:
- SLS: Voor koppen, daken en schorten of kasten aan de onderzijde enz.;
- LOM: Voor wanden in halfrelief (Hoewel de laser snij- en graveermachine mogelijk een goed alternatief is);
- ETS: Voor buffers, roosters, hekwerk, hengsels e.d.

groetjes,

Hans van de Burgt

[Remco.]

Bedankt voor je uitgebreide reactie! Ik heb even het filmpje bekeken, maakt een hoop duidelijk inderdaad. Nu ben ik nog benieuwder naar het Dgtje op Eurospoor.

Gr. Remco.

[Peter Korsten]

Nou ja, het ding hoeft toch ook niet uit één materiaal gemaakt te worden? Dat is met groot- en kleinserie-fabricaten immers ook niet het geval.

- Peter

[Hans van de Burgt]

Lasersnijden en -graveren

Tussen alle berichten over 3D printen zouden we bijna vergeten dat we in deze draad ook ander technieken  de revue hebben laten passeren. Zo kwam de laser snij- en graveermachine eerder al om de hoek kijken.
Een nieuwe lid van onze Werkgroep, Bart Bakker, heeft met succes geexperimenteerd met een dergelijk apparaat. Bart is wellicht voor de vaste bezoekers op BNLS een tamelijk onbekende modelspoorbouwer, wellicht omdat hij zich voornamelijk richt op Amerikaanse fora.



Bart bouwde een Amerikaans depot in Arizona na. Hiervoor gebruikte hij een Epilog 35W (lasersnij- en graveermachine).





Zie voor meer informatie: http://fablab.waag.org/node/1307

We hopen op ons forum nog veel werk van Bart te kunnen bewonderen.

Zoals uit dit voorbeeld blijkt is styreen, in tegenstelling tot eerdere opmerkingen in deze draad, eenvoudig met zo'n lasercutter te snijden. Ook Jeroen heeft er inmiddels ervaring mee. Wel moet volgens hem het filter op de afzuiging naar behoren functioneren. Zo'n laser produceert een behoorlijke hitte, waardoor bepaalde onderdelen zoals dunne raamstijlen te zacht kunnen worden (zeker voor het dunnere styreen). Maar de laser kan ook met gemak andere materialen bewerken: karton, messing, hout enz.
Vorige week op Holland Innovation 2008 zag ik zelfs een laser snij- en graveermachine die je naam kon graveren in...... een appel!

Stefan Teichert heeft een station gemaakt van karton in schaal N.



Let op hoe fijnmazig de dakpannen met de laser gegraveerd zijn.

Op Eurospoor 2008 zullen we op de stand van Beneluxspoor.Net ook enkele proto's laten zien van de Dg, met een laser uitgesneden uit karton, styreen en messing. Dat roept om tekeningen!

groetjes, namens de Werkgroep,

Hans van de Burgt

[Coen]

Heren,

Misschien ten overvloede, maar aankomend weekend is er in Eindhoven de "Dutch Design Week" waar deze keer demo's gegeven worden op het gebied van 3D printing.

Link: http://www.virtualmaking.com/


Mvg,
Coen

[Marnix van Lit]

Ik ben op dit moment, samen met mijn oom, bezig om eens goed rond te kijken en de mogelijkheden te bekijken voor een CNC gestuurde graveermachine. We hebben al een leverancier in gedachten, alleen moeten we daar nog langs om eens te kijken wat de mogelijkheden zijn, en wanden voor bijvoorbeeld gebouwen behoren daar wel bij. Laser is lastiger, omdat daarbij niet alle materialen (vooral kunststoffen) gebruikt kunnen worden. Het is namelijk zo dat door de warmte bij bepaalde kunststoffen ook giftige gassen kunnen vrijkomen.

Groeten, Marnix

[Bart Bakker]

marnix,

inderdaad is er kunststof die je niet met de laser moet snijden en dat is pvc, vanwege de dan vrijkomende chloordampen.
het manual waarschuwt: "Do not engrave PVC (Polyvinyl Chloride). PVC will destroy the optics and mechanics of your equipment."
andere kunststoffen als acryl en styreen zijn probleemloos te laseren,
ik deed het van de week met styreen van 2 mm en van 0,3 mm.
wel is het slim eerst te experimenteren met de instellingen van snelheid, power en frekwentie.
bij dik en zacht materiaal doe je desnoods meerdere passes.
wat helpt is om de plaat niet direct op het metalen grid te leggen maar op een paar afstandhoudertjes. dan blijken de randen aan de onderkant strakker te worden.

vrgr
bart

[Karst Drenth]

Hoi,

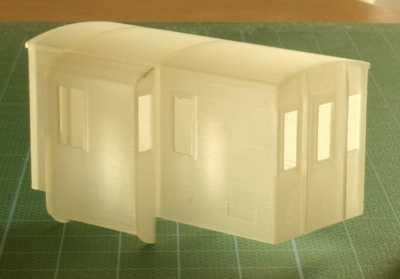

even een update-je over de verdere afwerking van de geprinte modellen.

Door een schuur- en borstel beurtje knapt de boel behoorlijk op

Kijk maar...



Klik op het plaatje voor nog meer foto's.


Grtzz,

Karst

[Remco.]

Ik vind dit toch al heel behoorlijke resultaten, ik weet niet in welke prijsklasse zoiets als bovenstaande zit ?

Gr. Remco.

[Karst Drenth]

Enkelstuks $ 25,=

Meerdere stuks $ 23.96 / stuk

Ca 18 Euro dus.

Grtzz,

Karst

[Remco.]

Ok dus zeg dat je een euro of 30 a 35 kwijt bent compleet afgebouwd en geverfd. Op zich voor modellen waar nog geen modellen van zijn best te doen.

Ik ben alleen wel benieuwd wat het kunststof doet als het gespoten wordt. Hoe het reageert en hoe het op langere termijn in vorm blijft?

Gr. Remco.

[Ivo tB]

Beste Karst,

Op de foto's te beoordelen ziet het er goed uit. De ultieme test vind ik altijd om het model in de primer te spuiten. Misschien heb je dat al wel gedaan en houd je ons in spanning

mvg,
Ivo
