Auteur Topic: MARDEC, de Multifunctionele ARduino dcc DECoder.  (gelezen 156098 keer)

TinTin

  • Offline Offline
  • Berichten: 110
    • Swiss-N-Trak
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #30 Gepost op: 12 februari 2016, 10:44:39 »
poging #4

schema:


board:


board is ietsje groter geworden 39.04 x 35.55 mm

laat maar horen wat jullie er van vinden, daarna eens kijken waar we ze kunnen laten maken (geen ervaring mee, tot nu toe altijd zelf eenzijdige boardjes ge-etst)

gr. Erwin

NTeering

  • Offline Offline
  • Berichten: 747
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #31 Gepost op: 12 februari 2016, 13:41:26 »
Hallo Erwin,

Je zet er wel vaart achter!
Maar we zijn er nog niet helemaal.
Wellicht heb ik je in verwarring gebracht met mijn opmerking over de DCC aansluiting, maar JP1 en JP2 zijn uiteraard overbodig.
Staan ook niet op mijn schemaatje. Je kunt ze dus gewoon doorverbinden.
Ik heb je schema als volgt aangepast (met wat minder kruisende lijnen):



Is het ook mogelijk om tekst en symbolen op de print te plaatsen?
Dat maakt de montage wat makkelijker.

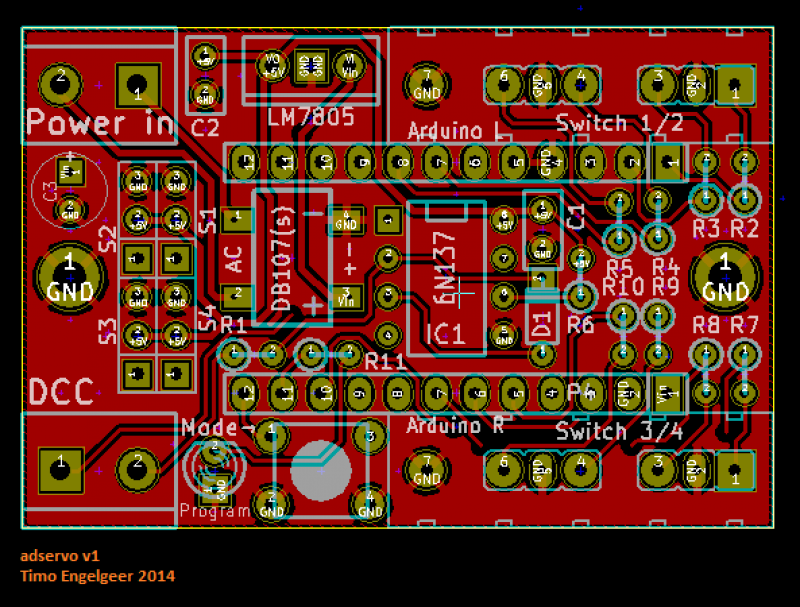

Als voorbeeld hier de print van de ADservo van Timo.



@Iedereen,
Wie heeft er ervaring met het (in China ?) laten maken van printjes?
Laat maar weten.

Succes,
Nico


More DCC fun with ARCOMORA
http://www.ARCOMORA.com

More Analog fun with ASAR
http://forum.beneluxspoor.net/index.php/topic,69109

HIJ

  • Offline Offline
  • Berichten: 73
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #32 Gepost op: 12 februari 2016, 14:03:20 »
Als je zoekt op "itead" op het forum kom je diverse draadjes tegen.
Bv deze http://forum.beneluxspoor.net/index.php/topic,66940.msg3221618076.html#msg3221618076

De site zelf https://www.itead.cc

Zal vast wel iemand ervaring mee hebben / kunnen delen. Ikzelf niet, maar lees graag mee..!  ;)
Mvg, Eric

TinTin

  • Offline Offline
  • Berichten: 110
    • Swiss-N-Trak
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #33 Gepost op: 12 februari 2016, 14:20:21 »
Hallo Nico,

Je hebt natuurlijk hartstikke gelijk dat jp1 en 2 overbodig zijn, ik zal ze nog even weghalen.
Ik gebruik Eagle en je kunt hierin zoveel tekst (maar volgens mij geen andere symbolen als die er nu op staan) toevoegen als je wilt maar er is niet zoveel ruimte op de pcb, waar denk je aan?

ga weer aan de slag.

Servé

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1658
  • Busje rijden...
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #34 Gepost op: 12 februari 2016, 14:34:14 »
@ TinTin, ik heb je een PB gestuurd ivm het printontwerp. Ik wil me er wel een keer over buigen, met de suggesties van Nico (ben alleen te lui om het .sch bestand zelf te tekenen ;D )

@De rest,

Ja ik heb ervaring met iTead, vandaag nog printjes besteld. Tot nu toe is alles perfect verlopen, alleen als je Registered Air Mail gebruikt, kan het 2-3 weken duren voordat het hier is. Met DHL is het sneller, maar moet je wel invoer betalen etc...
Vriendelijke groet, Servé.
Rangeerder & Seinhuiswachter bij de ZLSM

TinTin

  • Offline Offline
  • Berichten: 110
    • Swiss-N-Trak
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #35 Gepost op: 12 februari 2016, 14:38:42 »
schema laat ik even zitten, hierbij aangepast board:



afmetingen nu 36.50 x 34,28 mm

gr. Erwin

jowi

  • Offline Offline
  • Berichten: 1961
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #36 Gepost op: 12 februari 2016, 14:40:23 »
Maar het wordt dus geen Arduino shield?

TinTin

  • Offline Offline
  • Berichten: 110
    • Swiss-N-Trak
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #37 Gepost op: 12 februari 2016, 14:50:21 »
@ Servé, ik heb je het schema toe gemaild
@jowi, niet een volledige omdat dit onnodig groot en daardoor duurder is, deze pcp druk je alleen in het power gedeelte.

gr. erwin

NTeering

  • Offline Offline
  • Berichten: 747
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #38 Gepost op: 12 februari 2016, 17:28:22 »
@Erwin,

Ik begrijp nu dat die tekst en symbolen op de print zelf staan.
Ik dacht dat wat er nu staat een soort commentaar was.
Dan zou ik willen voorstellen om de waardes van de componenten weg te laten en alleen de nummers er neer te zetten; dus bv R3 en C2 of J1.
In een bouwhandleiding komt toch een stuklijst.
Een beetje dus zoals op de print van Timo.

Bij de voedings aansluitingen zou ik nog een + en gnd zetten. Die gelijkspanning moet je wel correct aansluiten.
More DCC fun with ARCOMORA
http://www.ARCOMORA.com

More Analog fun with ASAR
http://forum.beneluxspoor.net/index.php/topic,69109

Servé

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1658
  • Busje rijden...
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #39 Gepost op: 12 februari 2016, 20:29:35 »
Ik heb dit in elkaar gefröbeld:



Is het wat? Ook qua teksten op de print etc.
Vriendelijke groet, Servé.
Rangeerder & Seinhuiswachter bij de ZLSM

FransS

  • Offline Offline
  • Berichten: 113
    • Zeewoldermodelspoor
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #40 Gepost op: 12 februari 2016, 21:42:42 »
Over zelf fröbelen gesproken.
De 12 en 5 V onttrekken uit een oude PC voeding en je kunt de Arduino en servo's van spanning voorzien.
Dat leek me wel wat en ik had nog een oude ATX 450W liggen.
Die dingen kunnen 3.3 V, 5 V en 12 V gestabiliseerd leveren. Ik pakte dat ding van de plank sloot een kabel aan en zette de schakelaar aan.
Er gebeurde niets en ook de ventilator ging niet draaien. Bovendien schrok ik van die bos draden en de vele stekkers die uit het kastje kwamen.
Welke moest ik nemen.
Ik ben aan het googelen gegaan en ik vond als dummy het volgende.
De grootste voedingsstekker met 12 pinnen (moederbordaansluiting) moet je pakken, want daar moet wat aan gebeuren. Wat normaal het moederbord doet moet je kortsluiten.
Een draad in de stekker is groen en daarnaast zit een zwarte draad. In de meeste voedingen vind je deze kleuren. Die twee moet je door knippen en de losse uiteinden met een kroonsteentje verbinden.
(Je kunt het even testen door een draad in de twee pin gaatjes te steken)
En zie de voeding werkt.
Dan de kleuren.
oranje is 3.3 V
rood is 5 V
geel is 12 V
zwart is GND
Neem een stekker waar 2x zwart, rood en geel aan zitten.
Je hebt dan je voedingsdraden voor Arduino en servo's. Ik heb het even gecontroleerd met de multimeter.
Dit ter lering en vermaak voor hen die het niet wisten en het scheelt een of twee voedingen kopen.
Nog niet duidelijk, kijk dan hier.
http://plaatj.es/lekker-knutselen-hoe-start-je-een-atx-voeding-zonder-aanuit-schakelaar/
http://www.instructables.com/id/How-to-power-up-an-ATX-Power-Supply-without-a-PC/

Frans
Op de klei rijden ook treinen

NTeering

  • Offline Offline
  • Berichten: 747
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #41 Gepost op: 13 februari 2016, 00:20:22 »
@Frans,

Ik heb zelf al twee maanden geleden al een oude computervoeduing omgebouwd..
Gewoon alle connectors afknippen en alles van dezelfde kleur bundelen.  Daarnaast is er geloof ik nog een groen(paars?) draadje waar altijd 5 v op staat als de stekker er in zit en een grijs(?) draadje waarmee je de voeding start door deze aan massa te leggen. Ben nu niet thuis dus kan het niet controleren. Ruud Boer heeft hierover ook het een en ander geschreven op z'n eigen website.geschreven.
Hiermee wil ik een ringleiding maken.

@Servé.
Dat is ook een mooie print. Mij maakt het niet zoveel uit, die van Erwin of van jou.
Aardig dat je er MARDEC op gezet hebt. Maar het kaartje is natuurlijk gesvhikt voor iedere sketch die een DCC signaal kan verwerken.
Wel een beetje sneu voor Erwin. Hij heeft er veel tijd in gesstoken denk ik.
Maar heb je enig idee wat zo'n kaartje zou moeten kosten?
En bij welke hoeveelheden wordt het interessant?
Welke bestanden moet je aanleveren?

Het punt is wellicht dat het kaartje misschien net zo duur wordt als de Arduino zelf; zeker als je ook de voeding wilt gebruiken. Het voordeel is natuurlijk dat iedereen dit in elkaar kan solderen en het meteen vast zit op je Arduino.

Groetjes,
Nico
More DCC fun with ARCOMORA
http://www.ARCOMORA.com

More Analog fun with ASAR
http://forum.beneluxspoor.net/index.php/topic,69109

Servé

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1658
  • Busje rijden...
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #42 Gepost op: 13 februari 2016, 08:04:22 »
10 stuks: 10 dollar
20 stuks: 20 dollar
30 stuks: 30 dollar
Grotere getalen moet ik even opzoeken. Hierbij komt wel nog tussen de 5 en 10 dollar aan verzendkosten en dan duurt dat een week of 2 à 3 voordat ze hier zijn.
Als bestand moet je de Gerber-bestanden aanleveren, welke Eagle zelf kan genereren.
Vriendelijke groet, Servé.
Rangeerder & Seinhuiswachter bij de ZLSM

zwitserland

  • Offline Offline
  • Berichten: 50
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #43 Gepost op: 13 februari 2016, 11:06:22 »
Heren,

Is er voor iedere Arduino een DCC signaal omzetter nodig of kan ik met eentje meerdere Arduino's aansluiten?

Groet,
Jan.

Fritsprt

  • Offline Offline
  • Berichten: 1110
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #44 Gepost op: 13 februari 2016, 11:38:52 »
De ingang van de Arduino is hoogohmig dus er loopt nauwelijks stroom. Dus 1 optocoupler kan meerdere ingangen aansturen. De afstand kan echter niet te groot worden maar dat merk je vanzelf. Wel even de massa (ground) van de Arduino's met elkaar verbinden.

Gr. Frits

ps. @Nico. In je schema heb je per abuis de tekst gnd en +5V omgedraaid. Het schema klopt wel maar de tekst niet en kan verwarrend zijn.

Verstuurd vanaf mijn SM-G920F met Tapatalk
« Laatst bewerkt op: 13 februari 2016, 18:20:11 door Fritsprt »
