Nederlandse Baan (H0)

[laurent]

Des te groter de radius is, des te hoger het nummer. Verreweg de meeste bouwers gebruiken radius 2 en 3 (meest voorkomende bij "beginsets" van Märklin, Roco en Fleischmann)

Radius 1 in H0 is meestal ongeveer 360, radius 2 ongeveer 420 en zo gaan we verder naar boven
Allie

Niet bij Roco. In de handleiding van mijn Roco 1216's staat dat de minimale radius Rocoline R2 is (358mm straal) terwijl in Märklin C rail R1 een straal van 360mm heeft.

[Ronaldk]

Hoi!

Een apart plan! Hoe groot moet het geheel worden? Heb je nagedacht over hoe de binnenzijde bereikbaar is? Ik kom al snel uit op een gat van 1,00 x 1,00 meter om een een beetje te kunnen bewegen in de toren. Dit heb je wel nodig. De constructie van de toren komt er dan nog bij. Zo kom je uit om een minimale straal van 550 of 600mm voor je klimspiraal. Mogelijk nog meer als je het een beetje uitvogelt.

Groeten Ronald.

[FBG]

Niet bij Roco. In de handleiding van mijn Roco 1216's staat dat de minimale radius Rocoline R2 is (358mm straal) terwijl in Märklin C rail R1 een straal van 360mm heeft.

Ik ga flexrail gebruiken, dan maakt die R1/R2 etc gedoe mij niet zoveel uit. Maar dank voor de info!

[FBG]

Hoi!

Een apart plan! Hoe groot moet het geheel worden? Heb je nagedacht over hoe de binnenzijde bereikbaar is? Ik kom al snel uit op een gat van 1,00 x 1,00 meter om een een beetje te kunnen bewegen in de toren. Dit heb je wel nodig. De constructie van de toren komt er dan nog bij. Zo kom je uit om een minimale straal van 550 of 600mm voor je klimspiraal. Mogelijk nog meer als je het een beetje uitvogelt.

Groeten Ronald.

Ronald,
Ja, vond het ook wel een apart plan... . De bereikbaarheid baart me ook nog wel wat zorgen. Het geheel wordt wel demontabel, maar om nu elke keer bij een probleempje de hele toren uit elkaar te moeten halen is ook weer wat.
Ik ga eerst de onderste ring bouwen. En dan eens kijken hoe het loopt en gaat. Ik plan nu op een straal van 600mm aan de binnenzijde. Dat betekent dus dat minus de sporen er een radius van ongeveer 500mm overblijft. Dus dat gat van 1000mm blijft er wel over... Alleen hoe kom je er in..... Ik moet het een en ander goed bekijken in de praktijk, maar ook ik heb die zorgen wel hoor.

F

[Ronaldk]

Op welke hoogte wil je de baan beginnen? Dat is de grote vraag. Als je op 70cm je schaduwstation begint heb je een probleem. Je gaat je rug stoten tegen het houtwerk. Begin je hem op 1.00 of nog hoger dan kan je al wat makkelijker er in. En hoe hoog wil je alle niveau's maken?

Groeten Ronald.

[FBG]

Op welke hoogte wil je de baan beginnen? Dat is de grote vraag. Als je op 70cm je schaduwstation begint heb je een probleem. Je gaat je rug stoten tegen het houtwerk. Begin je hem op 1.00 of nog hoger dan kan je al wat makkelijker er in. En hoe hoog wil je alle niveau's maken?

Groeten Ronald.

Uhm...nou, het onderste niveau op 28cm van de grond. De ringen worden 40cm, met aftrek van 8cm voor de opbouw van de etages, blijft er ongeveer 32cm bouwhoogte over. Je kunt dus moet geen mogelijkheid er van onder in komen.

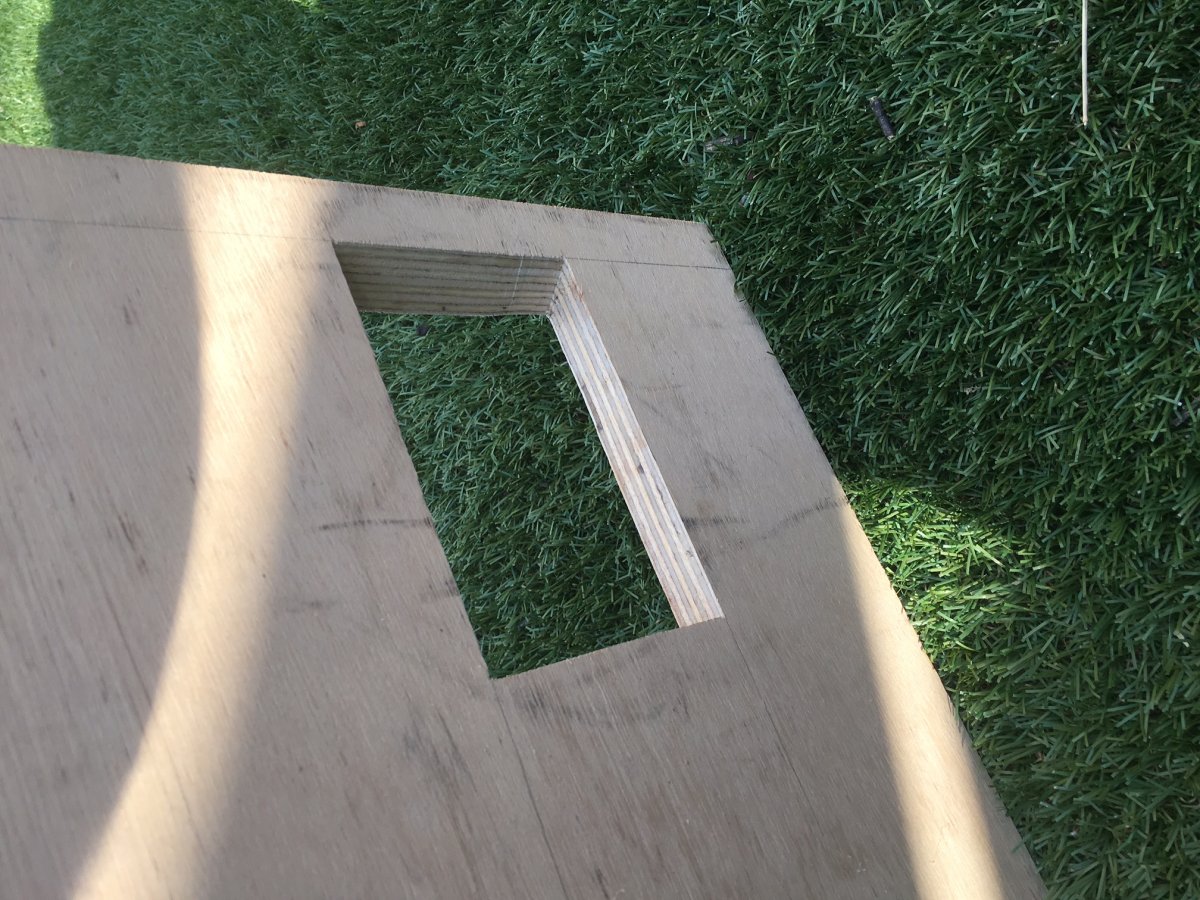

Ik heb ook al gedacht om het houtwerk waar de toren uit bestaat om en om uit te frezen. Je krijgt dat drie platen die een soort raam zijn. Ik denk dat er niet echt een afbreuk is in de stevigheid van het geheel en je kunt er beter bij. Voor de "gaten" aan de voorkant kan een smal profiel gemaakt worden om de achtergrond (op karton ofzo) in te schuiven. Moet er nog even over nadenken.

F

[FBG]

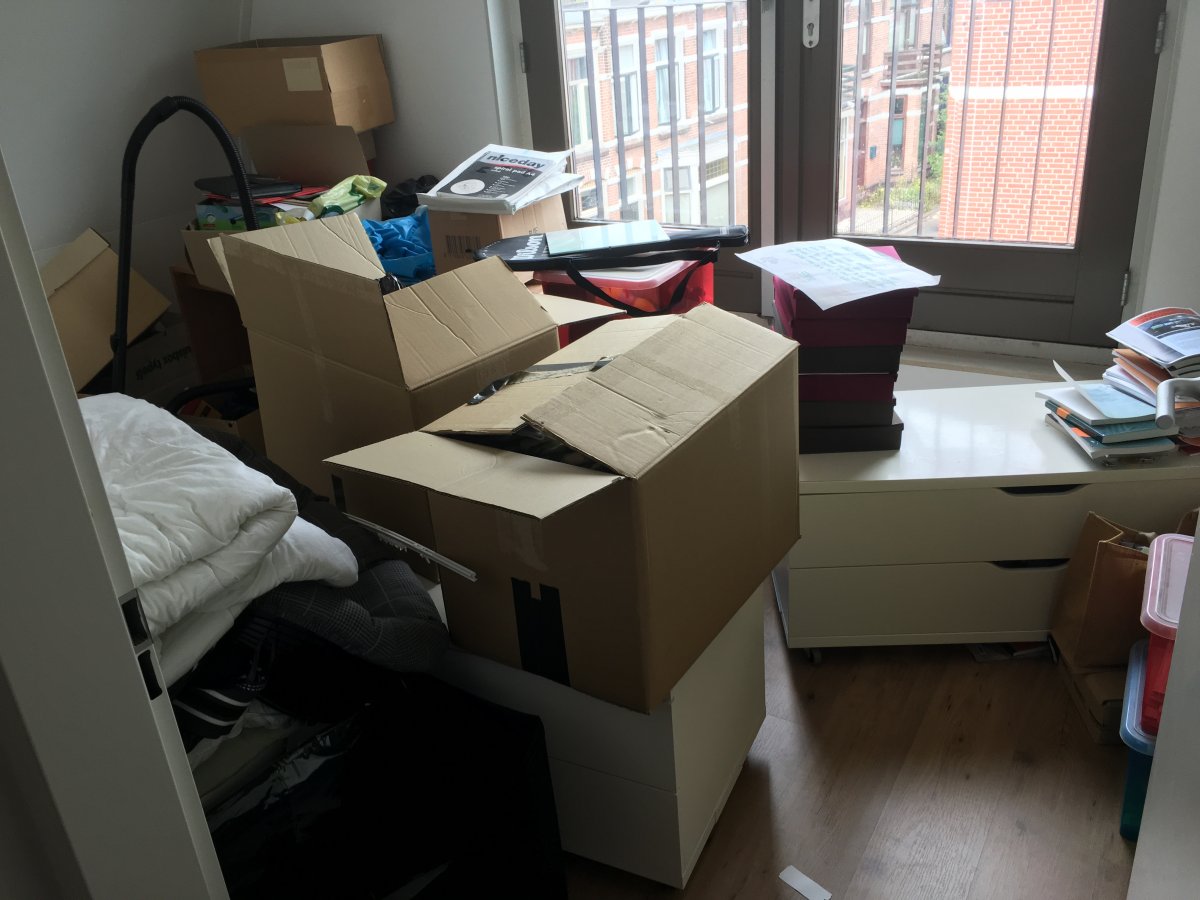

Deze week de chaos die in de beoogde kamer voor de spoorbaan lag maar eens aangepakt.

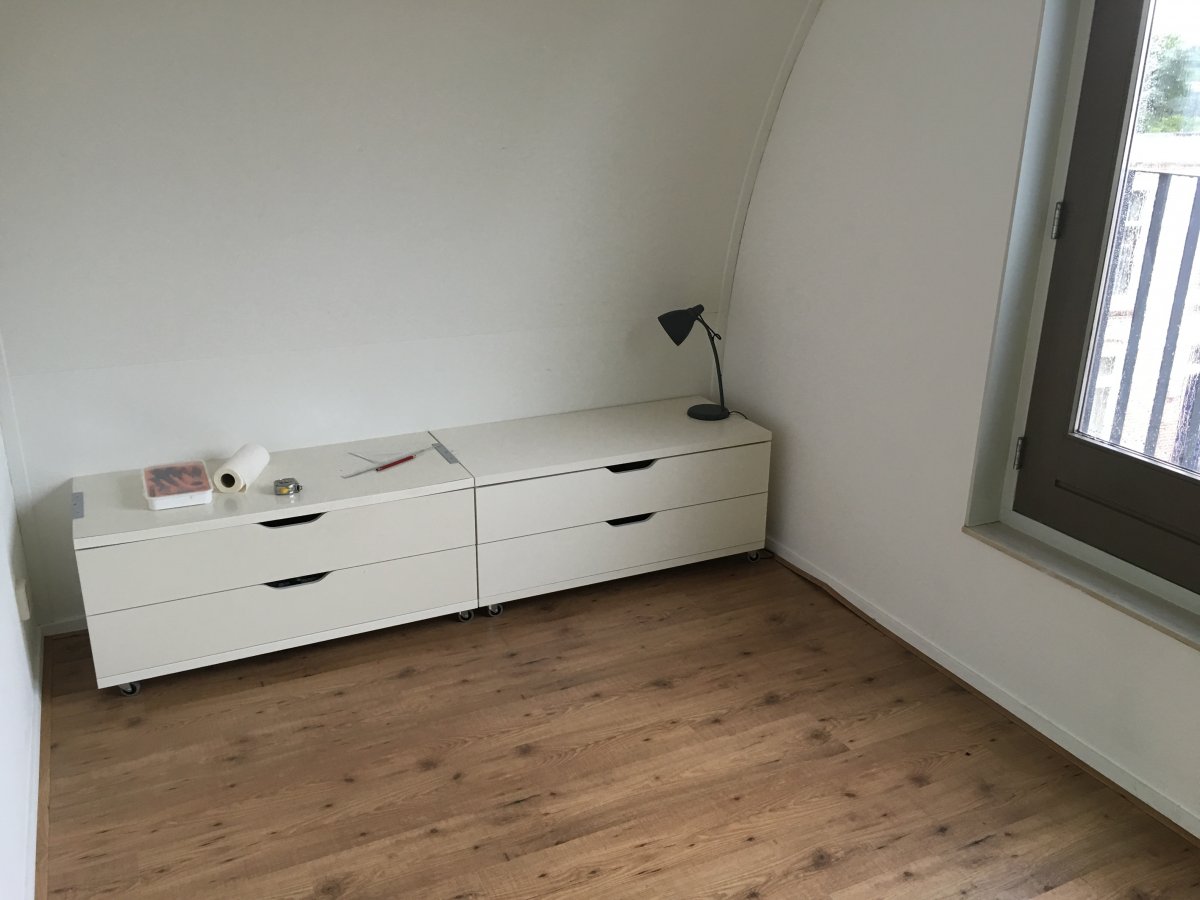

Van:

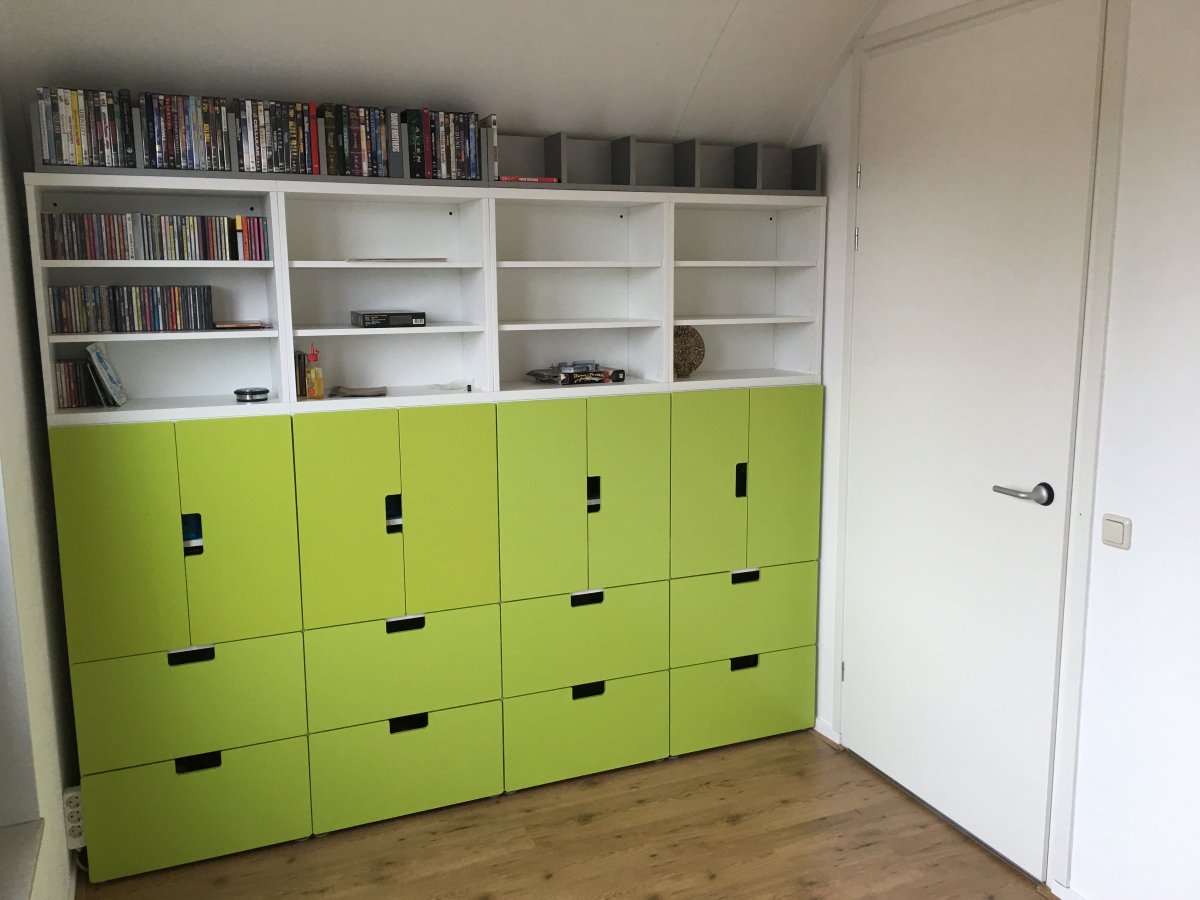

Naar:


Gelukkig maar 8 kratten oud papier en 6 vuilniszakken rommel weggedaan.

Maar nu kan ik wel echt beginnen...

FBG

[Ronaldk]

Ziet er wel strak uit  De zweed heeft ook goede zaken met jou gedaan

Groeten Ronald.

[FBG]

Ach ja, is toch veel opbergruimte zonder al te veel kosten.

FBG

[FBG]

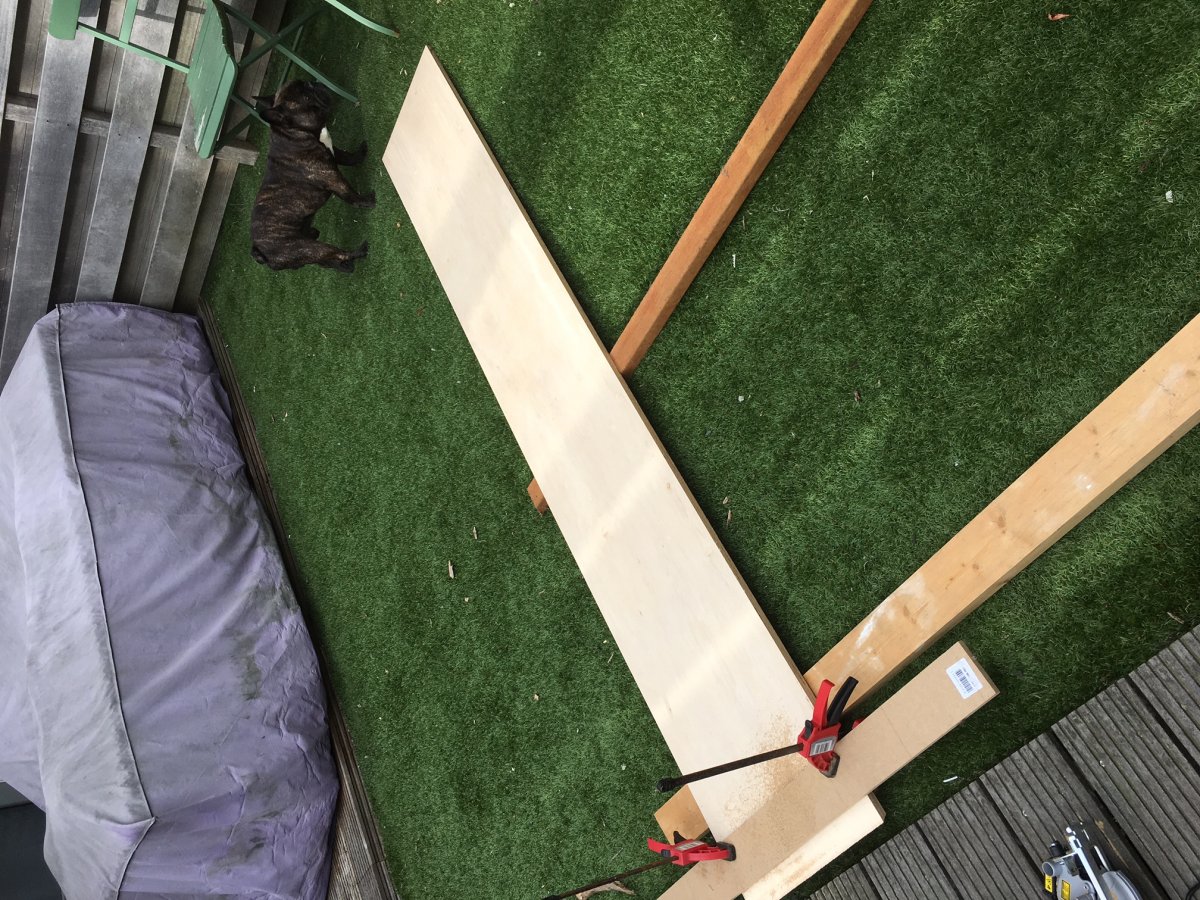

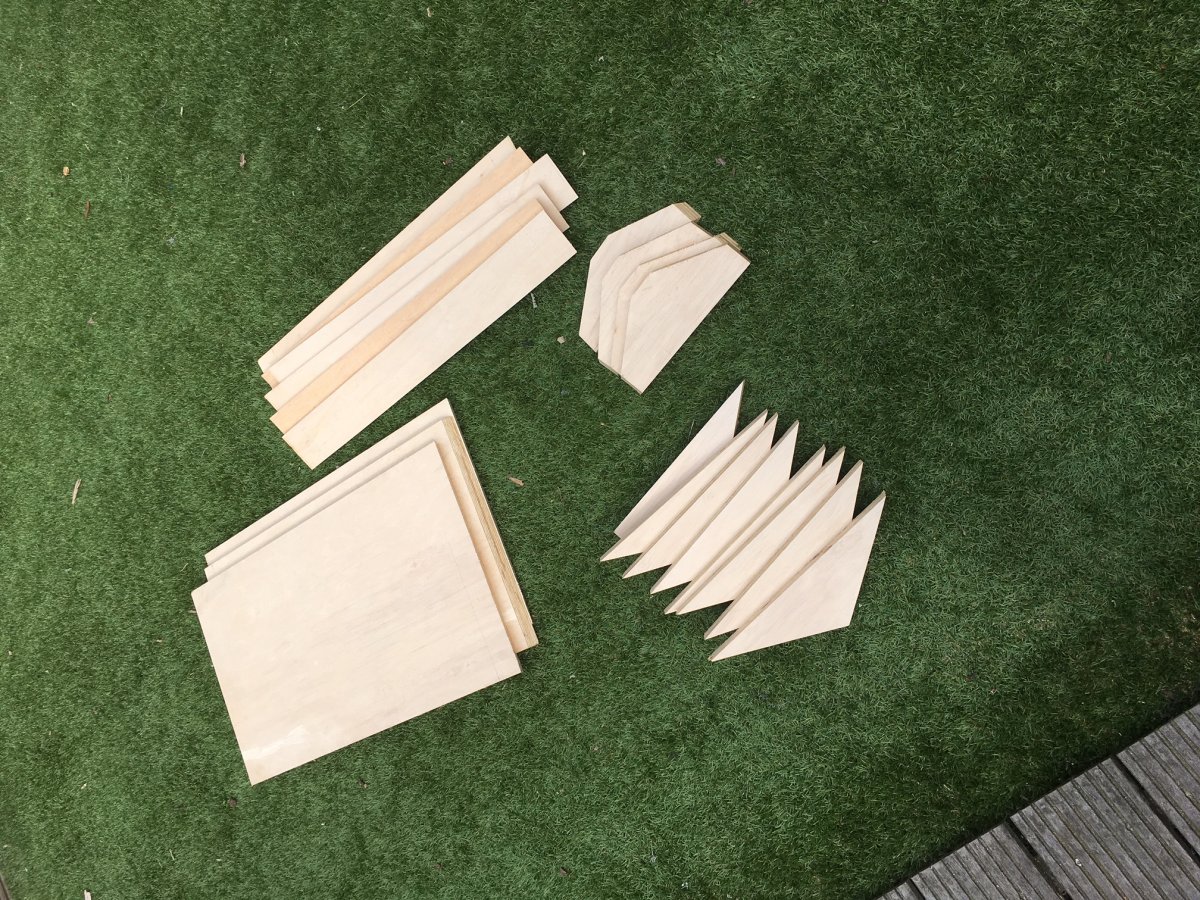

Na weer best lang gerekend te hebben aan het geheel, nu echt begonnen. De kern waar de spiraal in komt voor de onderste laag eerst maar maken. Het hout is gezaagd, nu nog in elkaar lijmen en schroeven. Alleen daar vandaag even geen tijd meer voor.



Mvg,
FBG

[FBG]

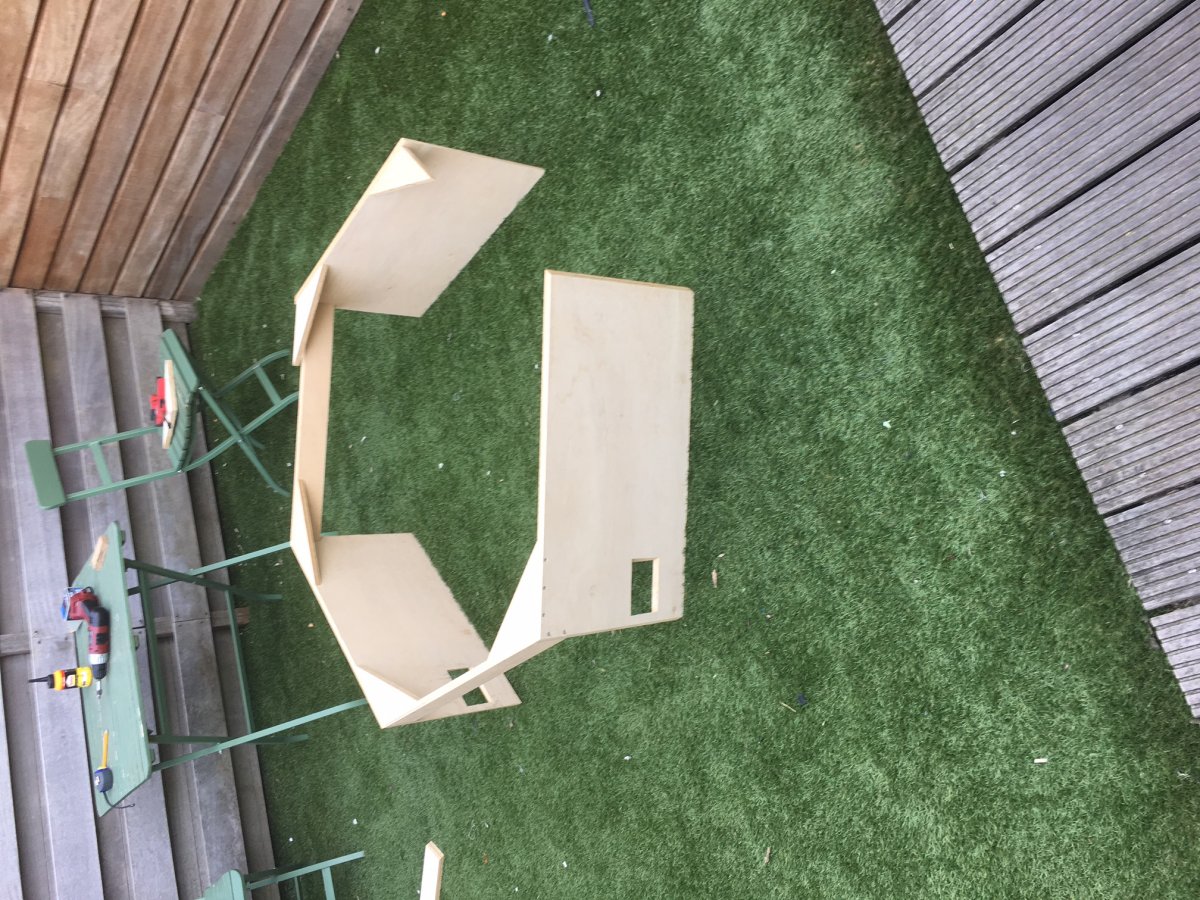

Vandaag even door kunnen werken, met wat hulp...





Dit is de kern waar ik de spiraal in ga maken. Ik hoop dat ik de eerste laag van de spiraal dit weekend kan maken, maar dat hangt een beetje van de andere verplichtingen af..

FBG

[FBG]

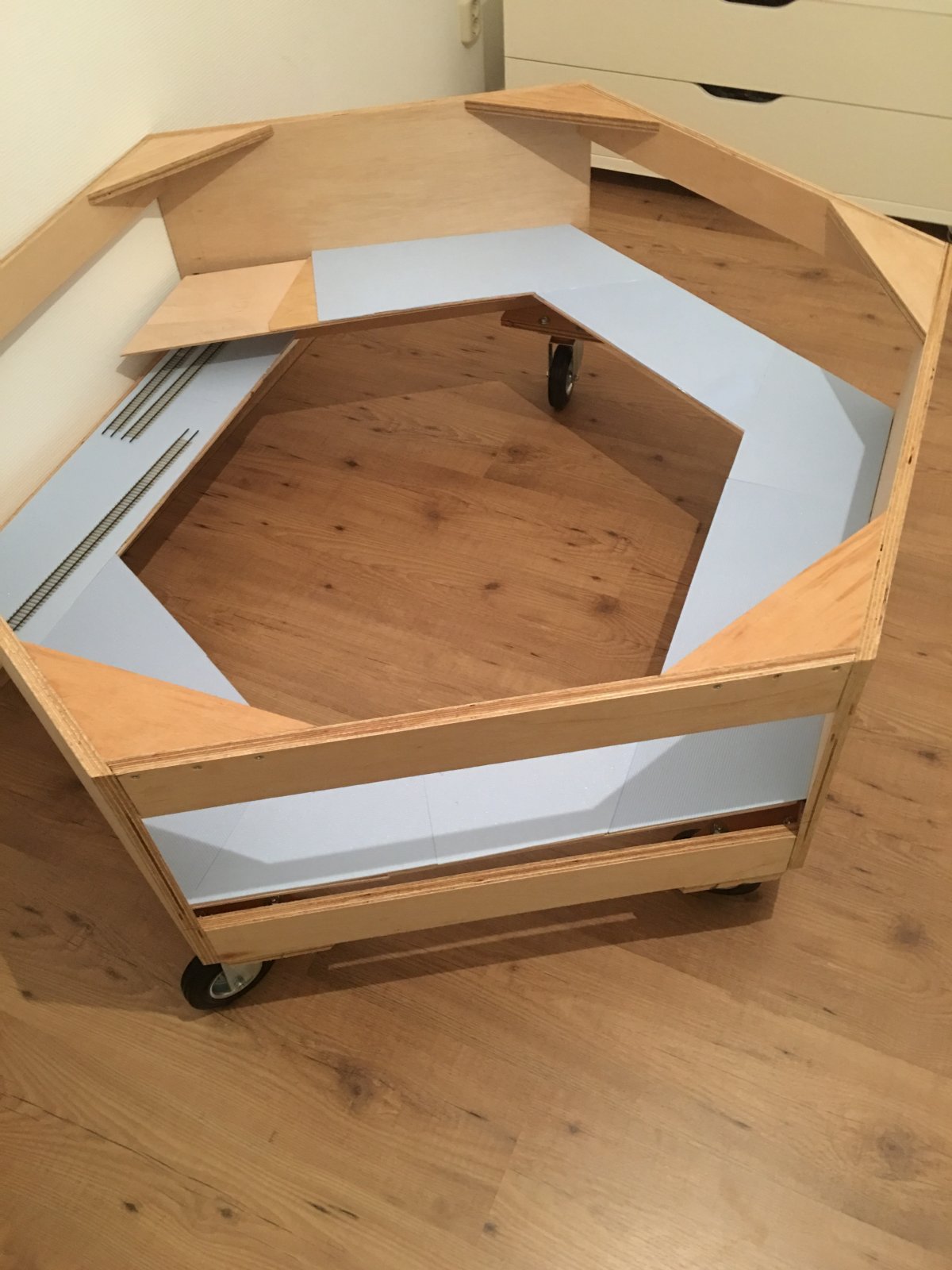

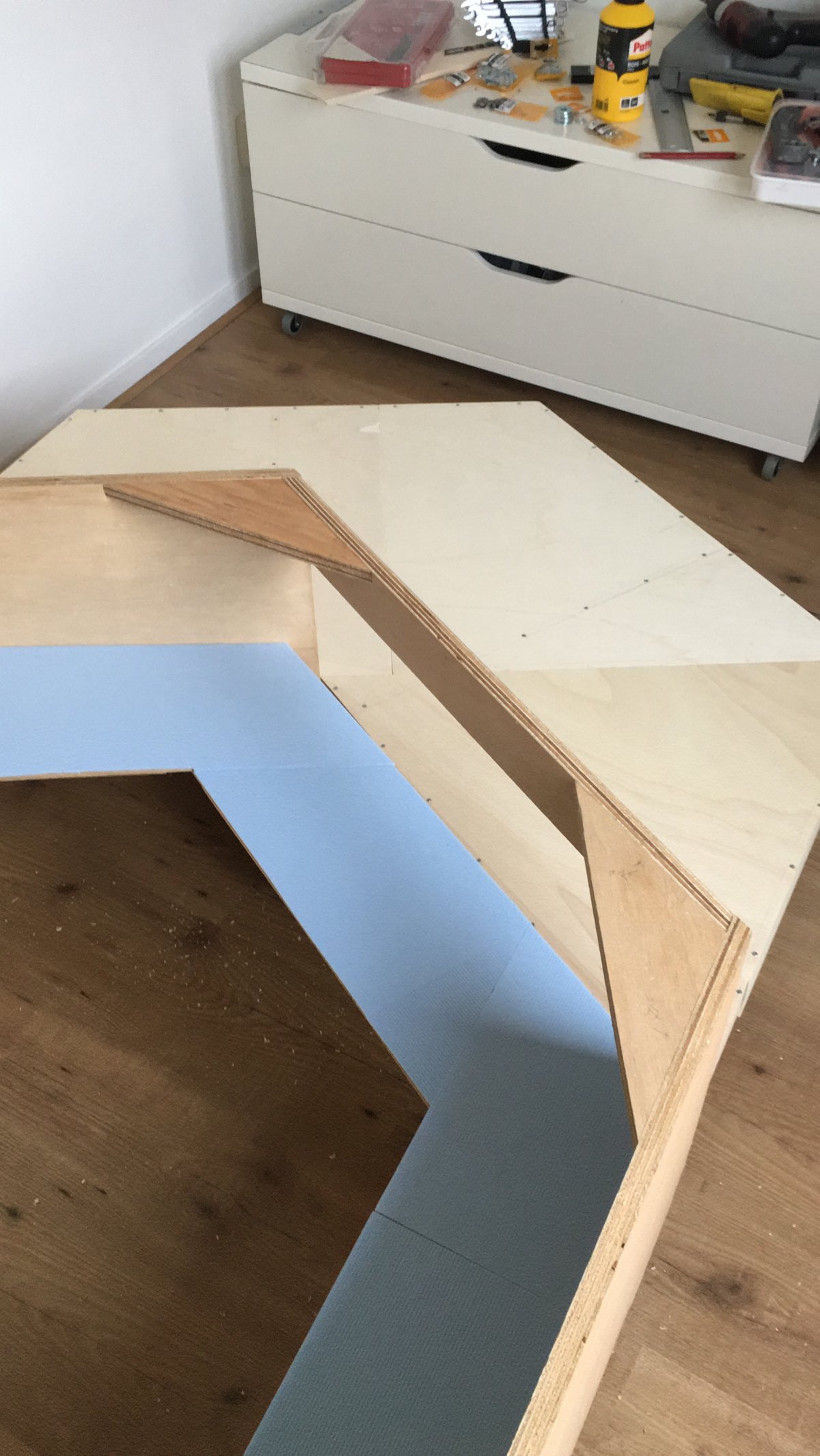

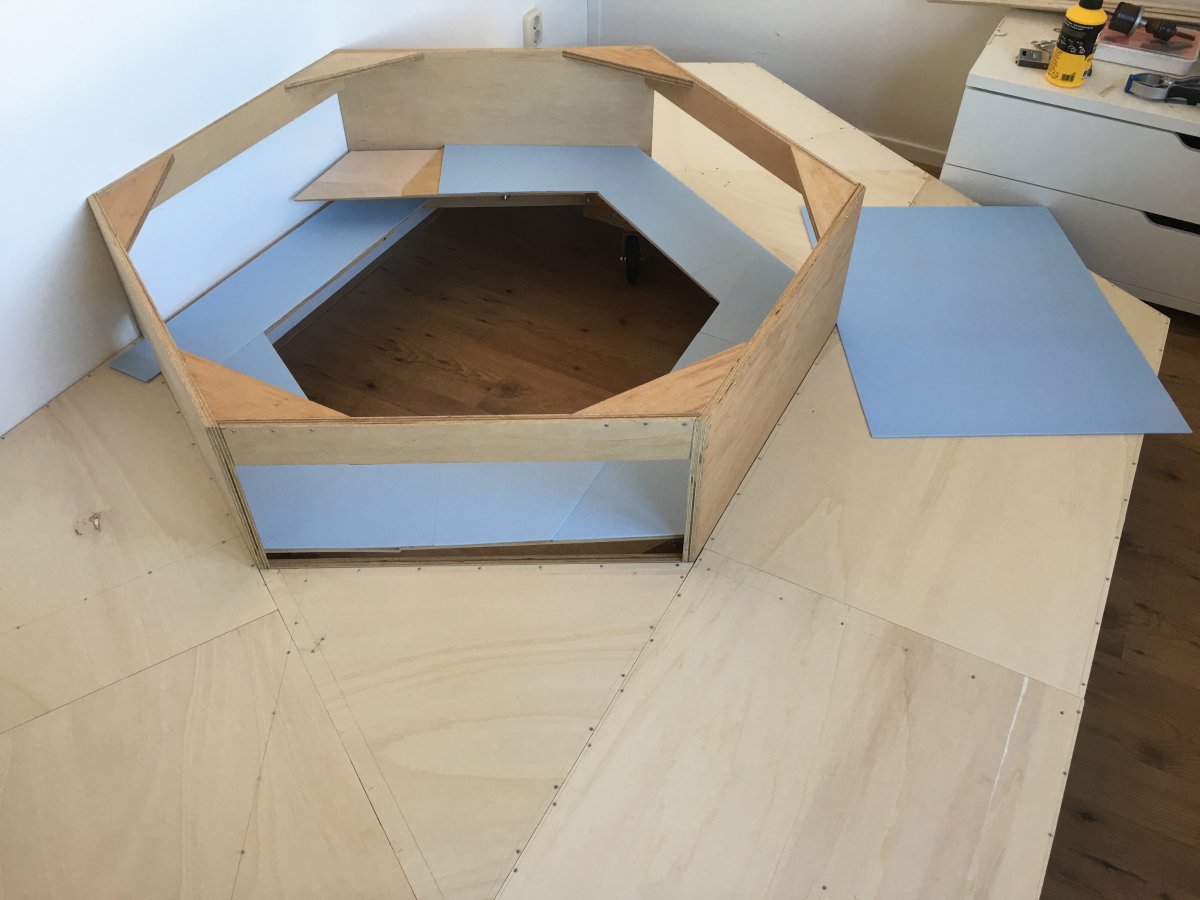

Zo, maar weer eens wat vorderingen gemaakt. De eerste omwenteling van de klimspiraal zit er in (nog zonder spoor). Ook de eerste (rechterkant) van de ombouw gemaakt. Het echte opvalt waar in dit geval nog het schaduwstation op komt te liggen. De rails ligt er alleen voor de foto. Moet nog aan het sporen leggen.

Best blij tot nu toe....

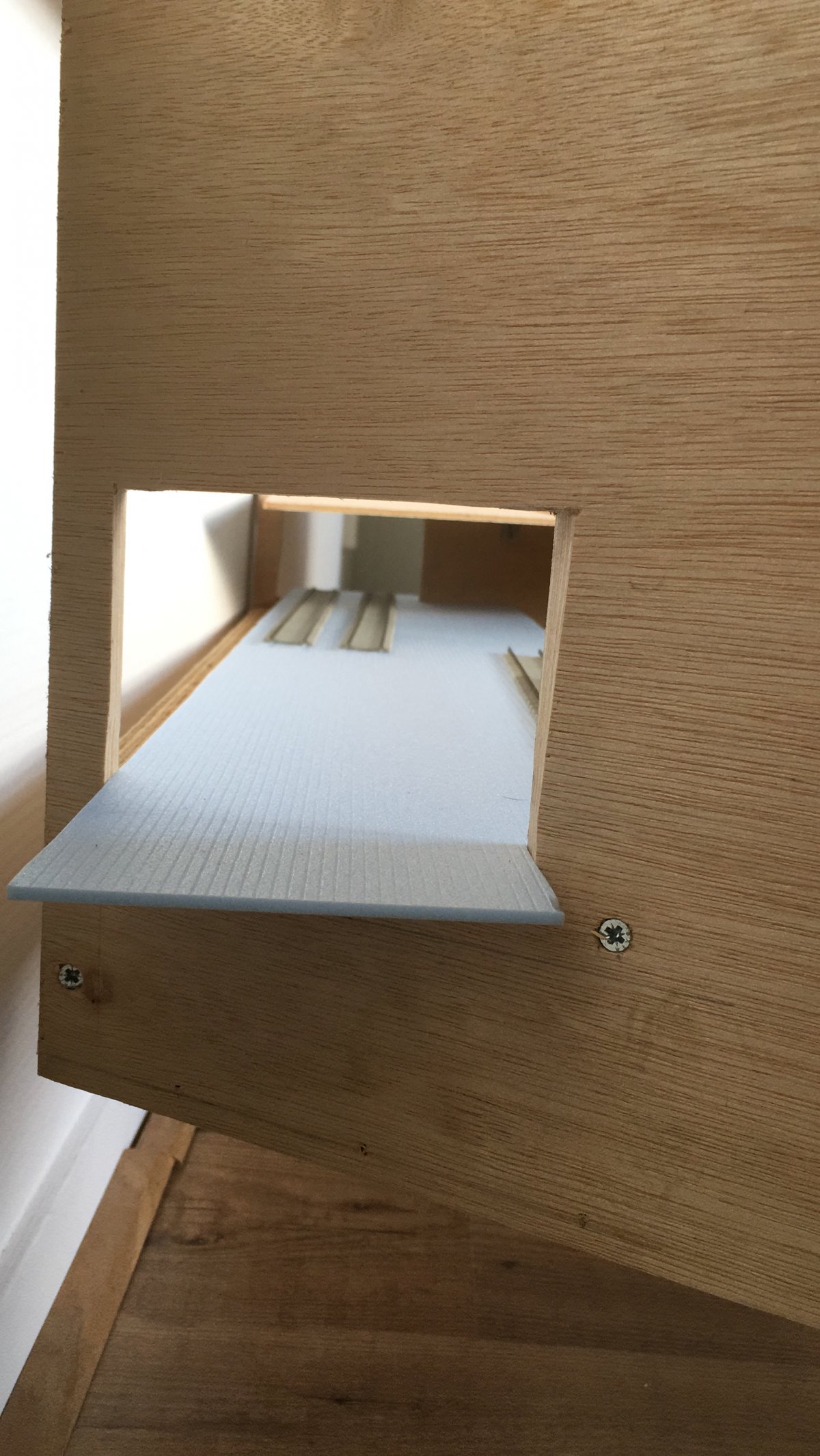

Doorkijkje door de spiraal.

Eerste omwenteling van de spiraal gemonteerd.

"rok" in aanbouw

"rok" geplaatst (zit met bouten vast zodat het demontabel blijft)

[FBG]

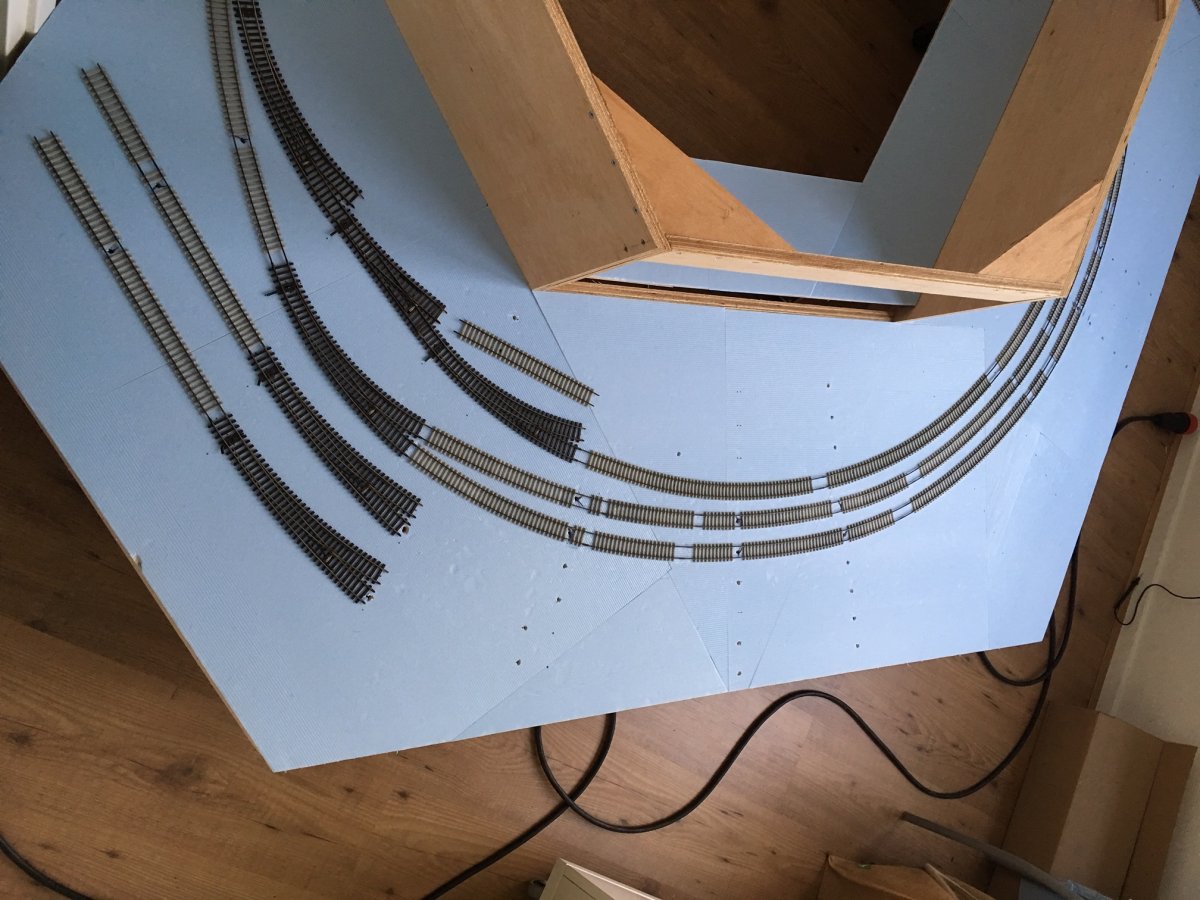

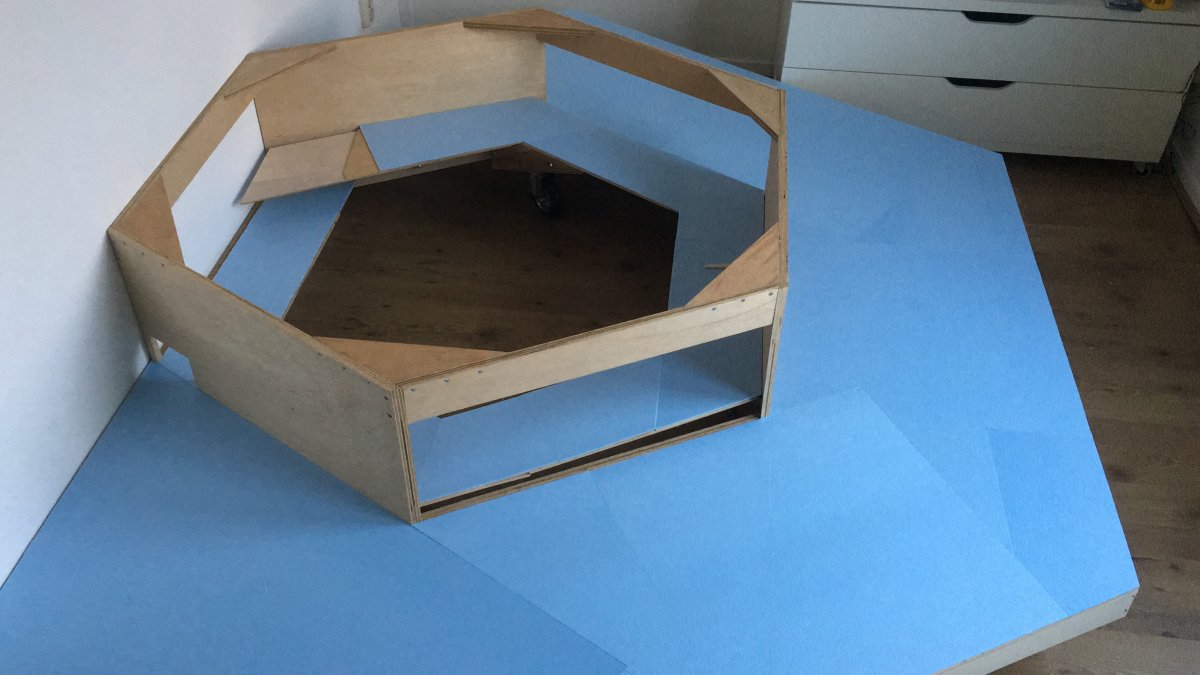

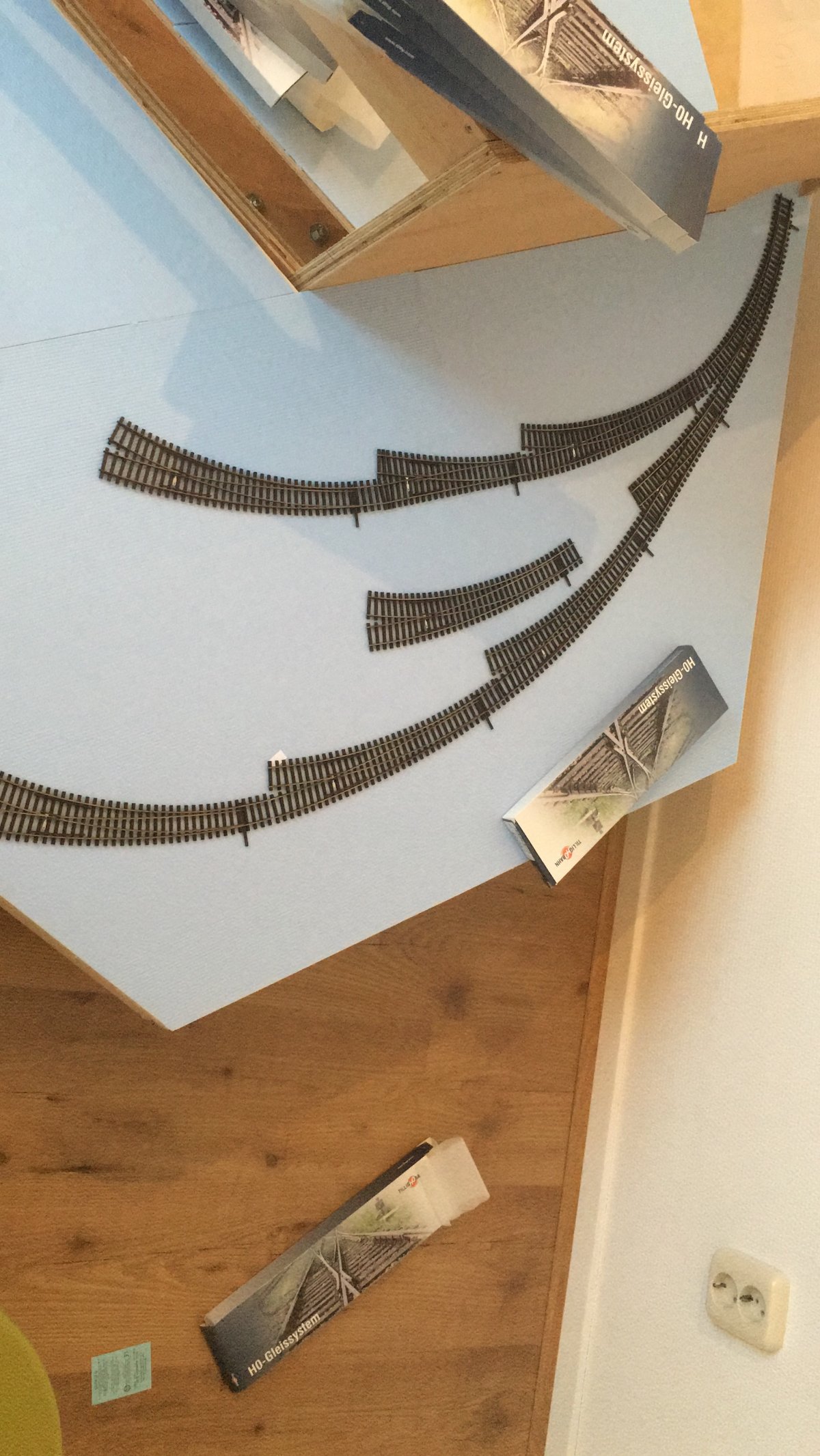

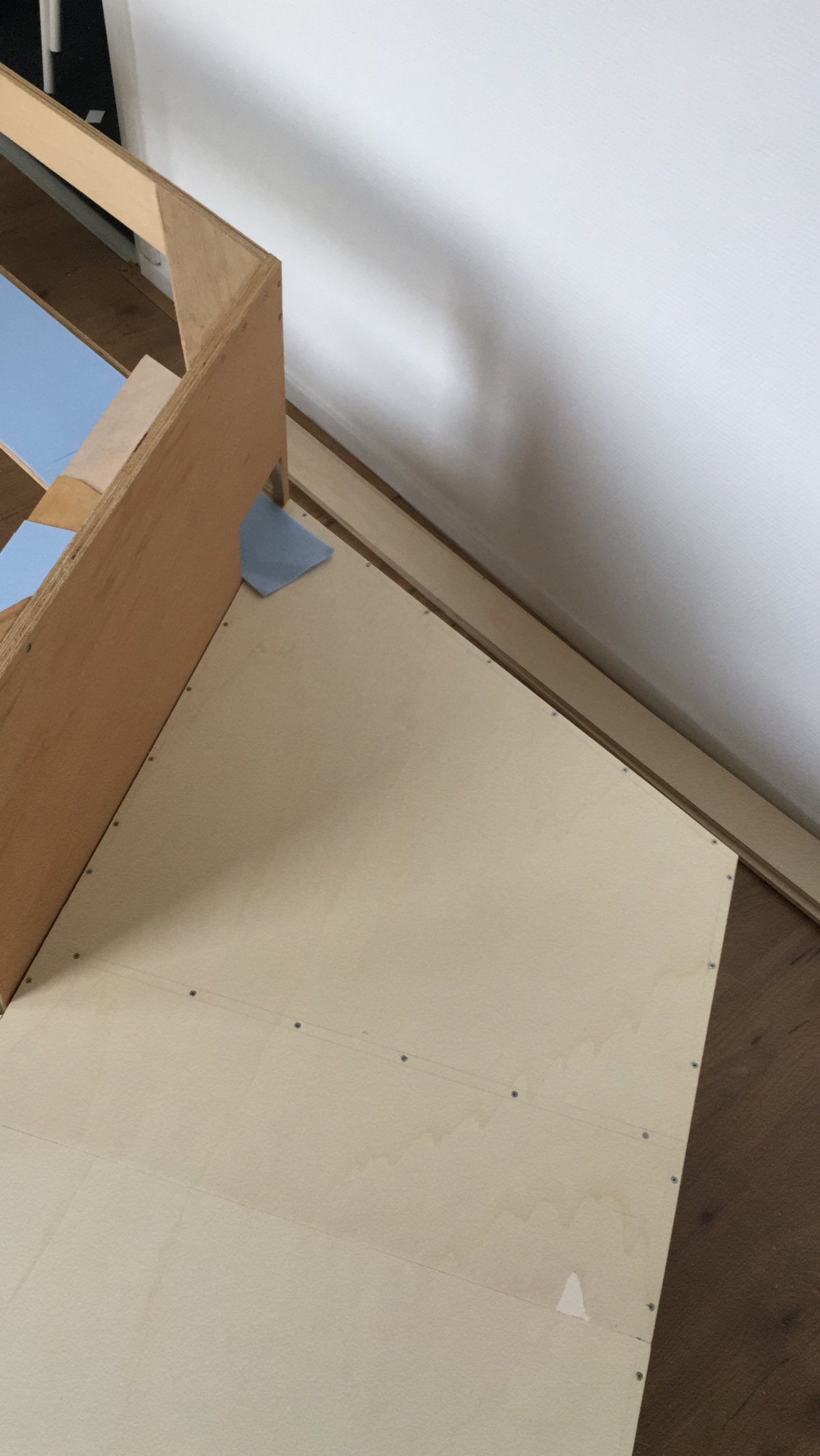

En weer verder met bouwen. De onderbouw (houtbouw) is nu klaar. De blauwe ondergrond gelegd en even de wissels voor het schaduwstation uitgelegd. Ben best tevreden tot zover.

[FBG]

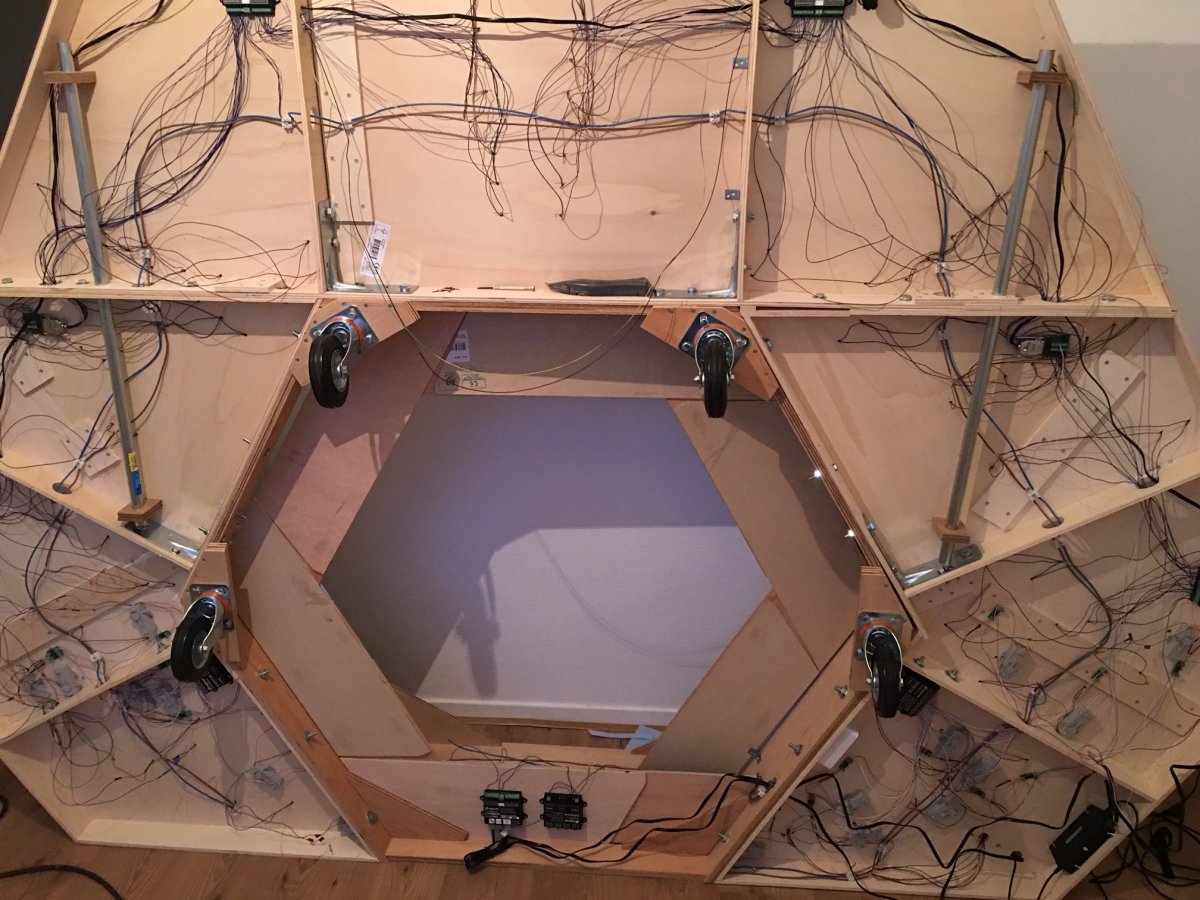

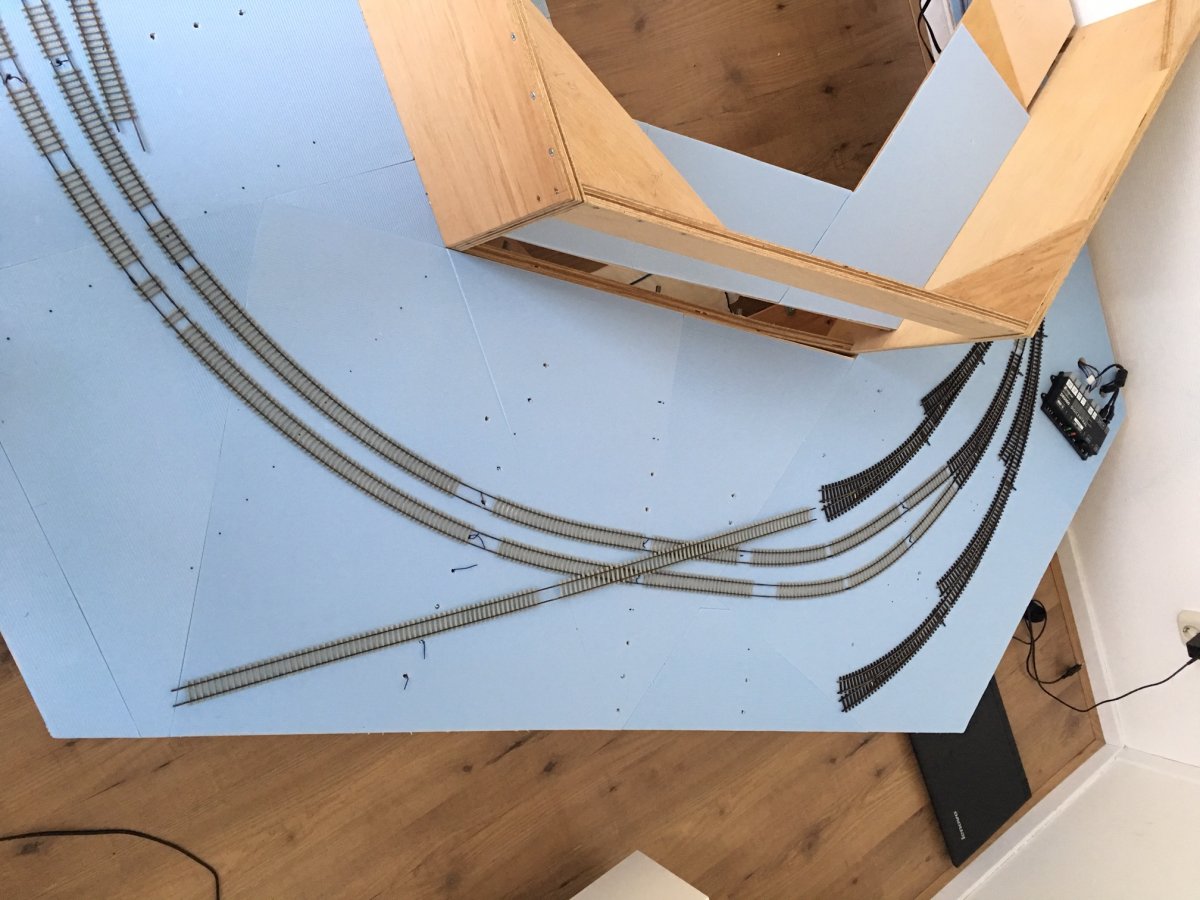

Een update van de voortgang. Ben nu druk bezig met het leggen van het spoor in het schaduwstation. Het worden 10 sporen in 2 blokken verdeeld. Hierdoor kan ik maximaal 20 treinen van 1,5 tot 2 meter stallen. En dus een stuk langer als ik beide blokken per spoor gebruik. Ondertussen ook alles in iTrain gezet en de bediening via iTrain gaat super soepel. Na wat programmeer foutjes in de melder gaat het nu prima. De kabelbrij ook gefatsoeneerd. Nu kan ik er ook weer door de bomen het bos zien.

[FBG]

Nu het onderste niveau opschiet, is het ook tijd geworden om na te denken over het eerste niveau. Ik zat te denken aan een soort Steenwijk voorstelling. Dit omdat er een Defensie spoor ligt. Het aan een hoofdspoor ligt, waar je met wat fantasie ook internationaal op zou kunnen rijden. Al zal dat langs het echte Steenwijk niet snel gebeuren.

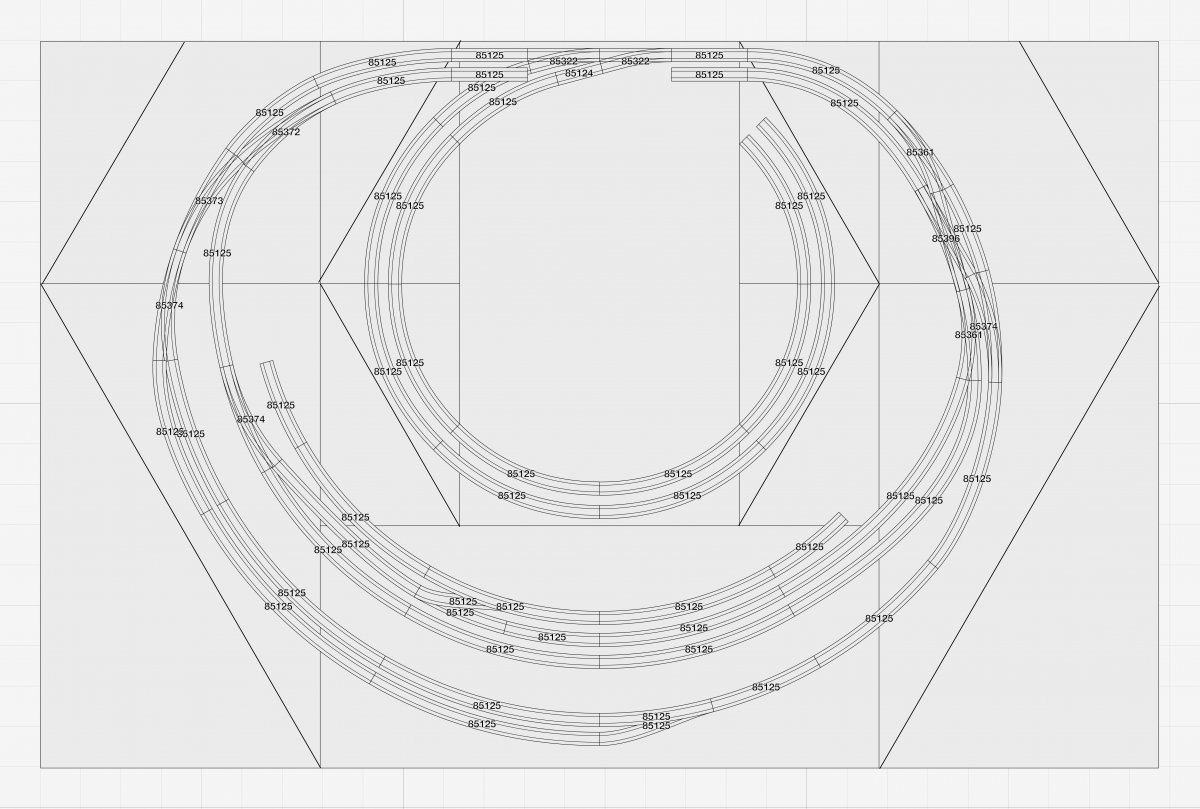

Ik heb mijn eerste pogingen verbeterd en hier bijgevoegd. De "rare" wissels naar bijvoorbeeld het Defensie spoor worden flexibele wissels van Tillig, maar die zitten niet in Railmodeler. Dus heb met flexibele rails een soort voorstelling gemaakt. Het is geen exacte kopie van Steenwijk, maar ik denk een redelijke weergave die mogelijk is op mijn oppervlak met de beperking dat het toch ook rond moet rijden.

Jullie mening stel ik op prijs.


FBG.
