Auteur Topic: BMB 00-modulebaan, Algemeen.  (gelezen 726601 keer)

St00mboy

  • Offline Offline
  • Berichten: 12019
Re: BMB 00-modulebaan, Algemeen.
« Reactie #405 Gepost op: 09 June 2015, 23:06:50 »
Even een paar foto's gemaakt van de werkplaats waar ik vanmiddag en zojuist was.

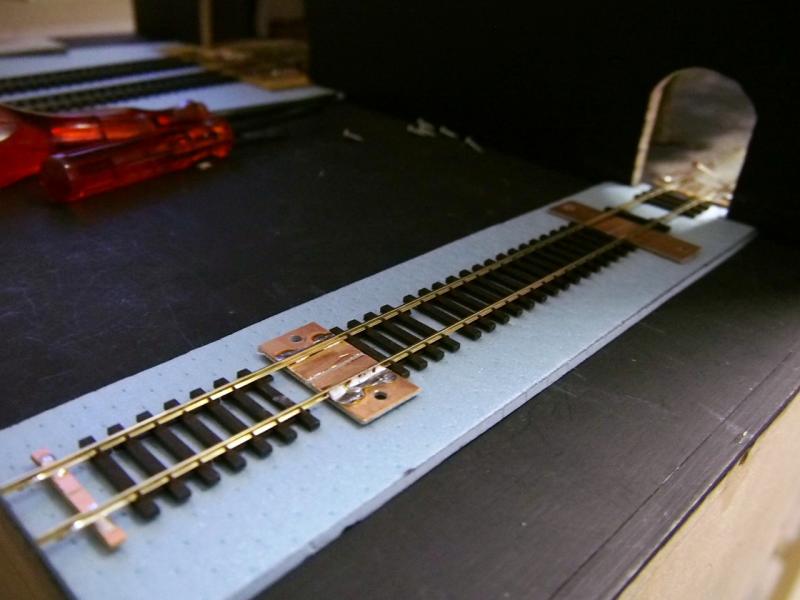

Eerst de oude situatie, zoals het overal op de BB's zat om het hoogteverschil te overbruggen:


De bedoeling was om het een beetje te verven zodat het er wat beter uit zou zien.

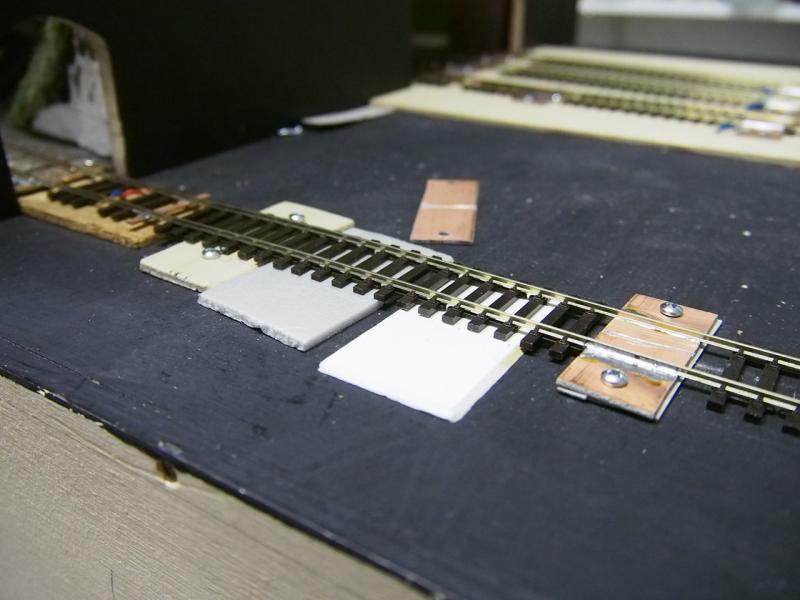

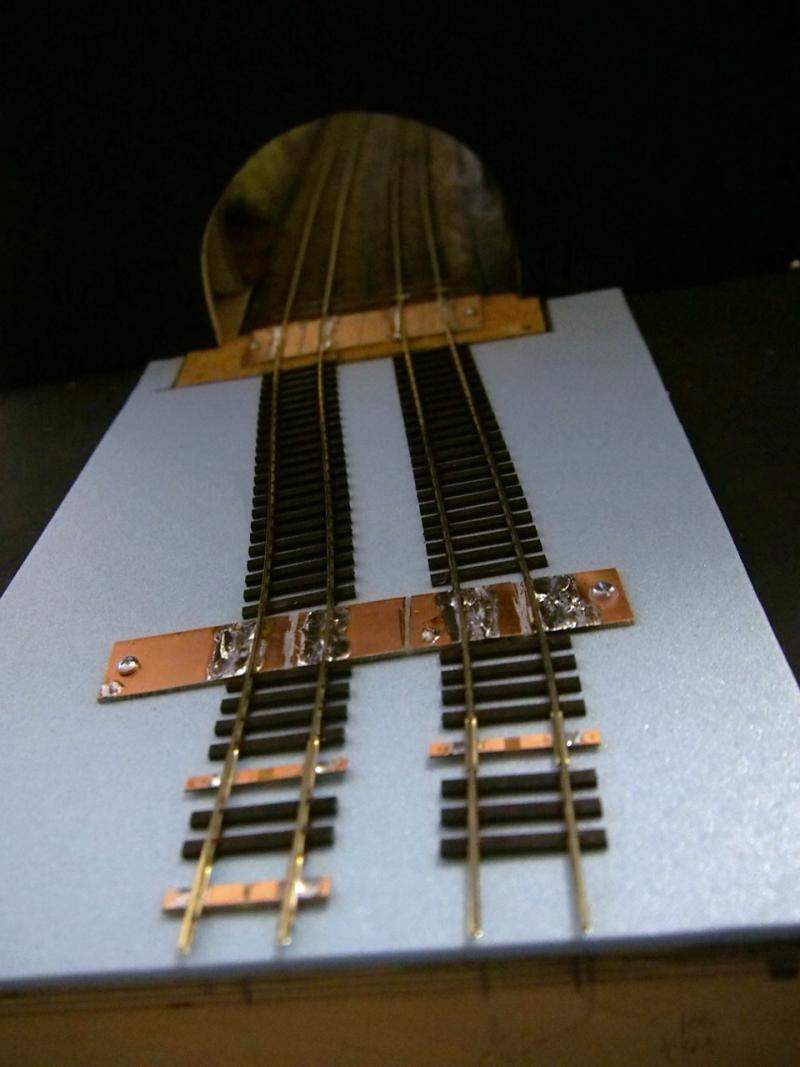

Maar goed, nu zit het dus allemaal op 3mm hoogte:

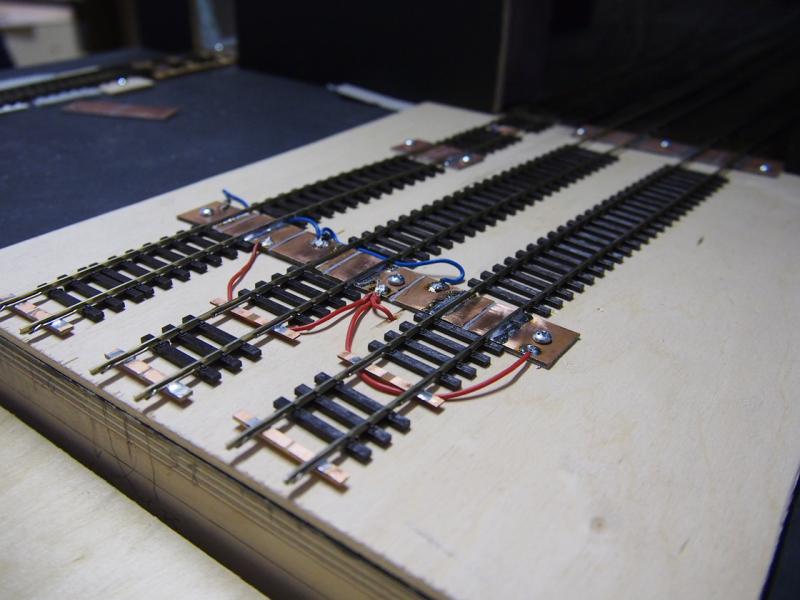

Die ga ik morgen afmaken:


Het bielzenlasje van de bakovergang is in de transportsituatie helemaal over een rail heen geschoven (zie o.a. de foto hierboven), en als je aankoppelt, dan moet je het lasje natuurlijk wel soepel over de "target" rail van de buurman heen kunnen schuiven. Ik merkte zaterdag dat het vierkante flatbottom railuiteinde niet altijd even soepel in het lasje wilde glijden. Dat moet je tijdens het opzetten niet te vaak hebben, dus dat moest ook opgelost worden.

Het betreft hier een klassieke male-female verbinding: de rail (het mannetje) schuift a.h.w. in de las (het vrouwtje), dit in tegenstelling tot bijv. de megabiels, wat een female-female verbinding is.  ;)
Dus heb ik eerst de "flatbottom" van het railprofiel van de buurman aan de zijkanten in een mooi rond puntje gevijld en het lasje aan één kant een beetje opengemaakt.

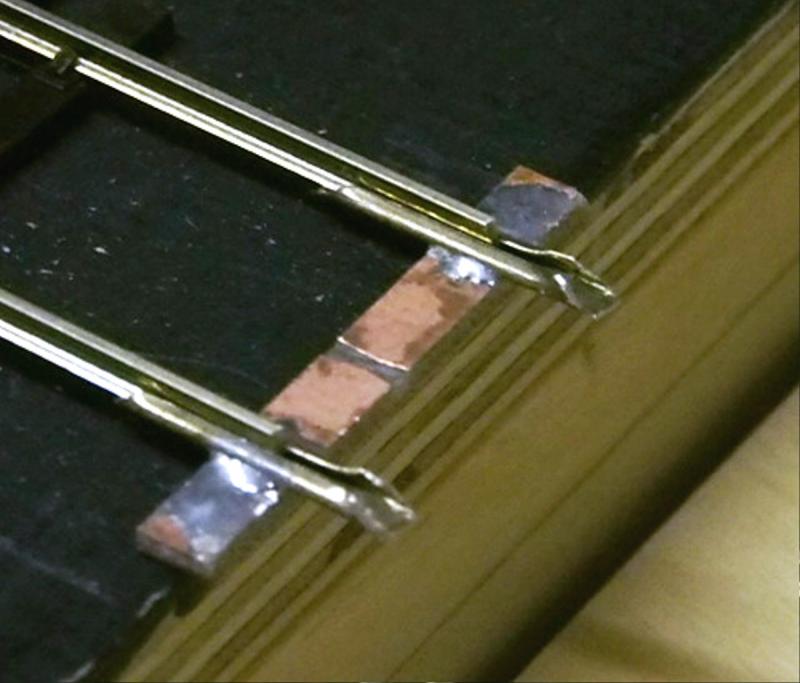

Nu floept hij er bijna vanzelf in en het zit nog steeds heel stevig:

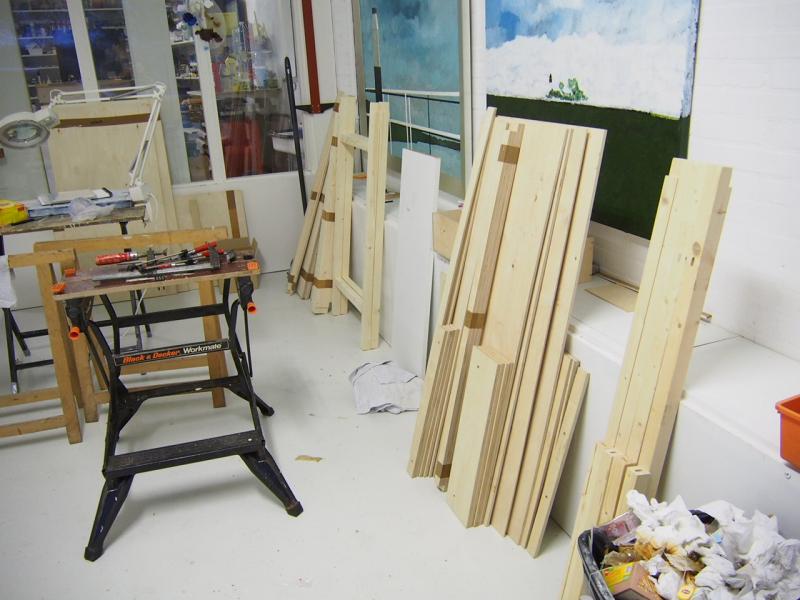

Rechts de bak van Cor en daarachter die van Werner:

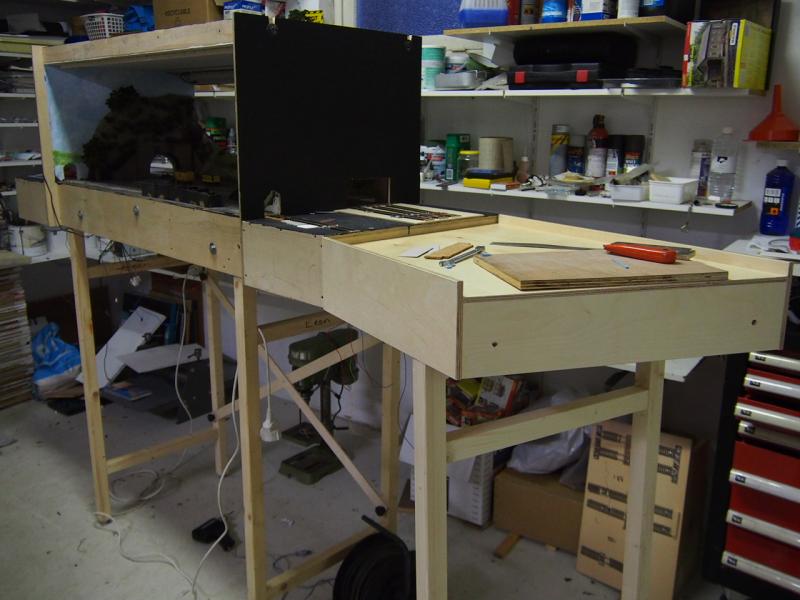

Mijn bak met een provisorisch aangekoppelde boogbak:

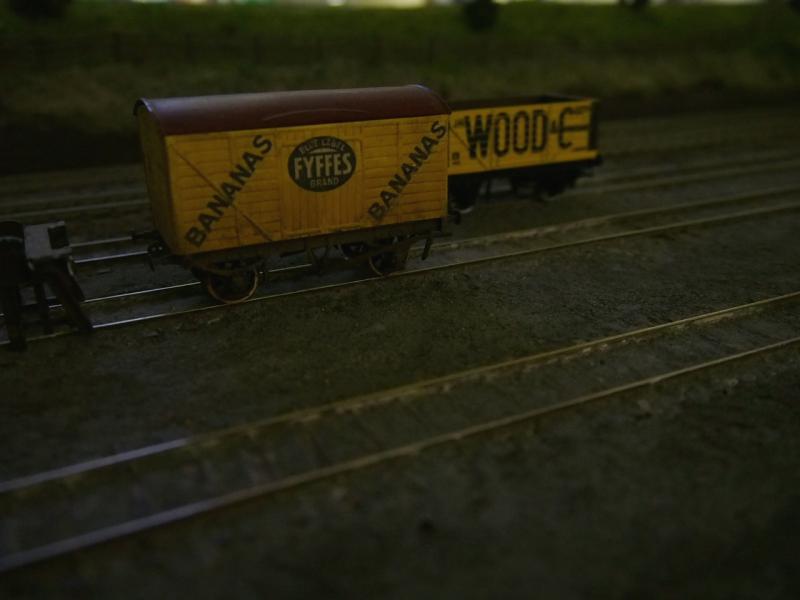

En toen ik wegging stond dit op de goods yard:


Geen 9F meer....

Leen.
« Laatst bewerkt op: 10 June 2015, 12:37:18 door St00mboy »

St00mboy

  • Offline Offline
  • Berichten: 12019
Re: BMB 00-modulebaan, Algemeen.
« Reactie #406 Gepost op: 09 June 2015, 23:09:29 »
En hoe krijgen ze de omgekeerde "T" in het lasje gelaserd?
M.a.w. zit de rail stevig vast in het lasje? Kan hij niet omhoog komen?

Leen.

Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6479
Re: BMB 00-modulebaan, Algemeen.
« Reactie #407 Gepost op: 09 June 2015, 23:14:28 »
@Leen,

Stuur me svp zo'n Tillig lasje. Ik fiets wel een keer bij Shapeways langs.
Dan kunnen Mitchel en ik er samen even naar kijken. Dat is immers vlakbij.

Grzz, Hans

St00mboy

  • Offline Offline
  • Berichten: 12019
Re: BMB 00-modulebaan, Algemeen.
« Reactie #408 Gepost op: 09 June 2015, 23:24:19 »
Ik denk dat we zo'n  biels wel iets ruimer gaan dimensioneren dan wanneer we standaardcomponenten gebruiken.
Het lasje mag wat langer zijn en de biels wat breder. Dat geeft dan gelijk wat meer stevigheid.
Ik zal kijken wat ik hier heb liggen.

Leen.

Hans van de Burgt

  • Onshape Gebruikersgroep
  • Offline Offline
  • Berichten: 6479
Re: BMB 00-modulebaan, Algemeen.
« Reactie #409 Gepost op: 09 June 2015, 23:31:45 »
Geen punt, we laten eerst de ontwerptekening hier zien.

Wel grappig... Deze (stok-)oude draad: http://forum.beneluxspoor.net/index.php/topic,6826.0.html
Er is in de loop der jaren wel het een en ander veranderd. :)

Grzz, Hans

St00mboy

  • Offline Offline
  • Berichten: 12019
Re: BMB 00-modulebaan, Algemeen.
« Reactie #410 Gepost op: 09 June 2015, 23:43:37 »
Ja, en er is in 7,5 jaar ook het nodige gebeurd.

Leen.

Martin Welberg

  • FYA !!!
  • Offline Offline
  • Berichten: 9394
  • OO. Organisatie OntraXS!
    • Martin Welberg Scenic Studios
Re: BMB 00-modulebaan, Algemeen.
« Reactie #411 Gepost op: 10 June 2015, 01:42:50 »
Ga nie passe zo Leen, d'r moet nog een halve BB tussen de boogbak en de inbreng..

Suchet

  • Offline Offline
  • Berichten: 966
  • G5
Re: BMB 00-modulebaan, Algemeen.
« Reactie #412 Gepost op: 10 June 2015, 07:55:57 »
@Martin,
Klopt, maar die staat nog bij mij  ;D

Rob
Engelse banen zijn gewoon.....  anders

St00mboy

  • Offline Offline
  • Berichten: 12019
Re: BMB 00-modulebaan, Algemeen.
« Reactie #413 Gepost op: 10 June 2015, 10:44:22 »
Citaat
Ga nie passe zo Leen
Ik wilde even weten wie er scherp was. ;D

Ik heb Rob gebeld en ga de BB morgen ophalen.

Leen.
« Laatst bewerkt op: 10 June 2015, 11:22:36 door St00mboy »

St00mboy

  • Offline Offline
  • Berichten: 12019
Re: BMB 00-modulebaan, Algemeen.
« Reactie #414 Gepost op: 10 June 2015, 13:17:08 »
Ik heb ooit eens ergens een soort wijsheid gepost over door welke fasen je heen moet om met een goed resultaat je baan met overgangen etc. te kunnen bouwen:

Citaat
BOUWFASEN

1) Het theoretische principe waarmee iets werkt, bijv. het principe van je baan met modules opzetten, of het principe van de bakovergang met de Megabiels (= een female - female verbinding van twee tegenover elkaar uitgelijnd liggende bielzen).

2) Weten hoe, waar, waarmee en evt. met wie je het gaat uitvoeren. Dus eigenlijk het goede geconcretiseerde idee of plan incl. alles wat je nodig hebt zoals materiaal, gereedschap, mallen, bedrading, tekening etc.

3) Het werk uitvoeren volgens plan. Hierbij komen zaken als vakmanschap, precisie, toleranties, afwijkingen, Murphy etc. om de hoek kijken. In welke mate krijg je bijv. dingen exact op de gewenste plek en zit alles goed vast? Hier gaat het m.i. nogal eens mis.

4) Deze vergeet je heel makkelijk: na een tijdje nog eens uitproberen en kijken of het werk wat je gemaakt hebt nog "klopt", bijv. na een paar dagen of weken. Zo ontdek je fouten die tijdens het plakken en schroeven gemaakt zijn. In het heetst van de strijd zie je blijkbaar wel eens iets over het hoofd.
OK, er zijn natuurlijk ook mensen die altijd alles in 1 keer goed doen......  :-[

5) Het resultaat waarin alles samenkomt. Bij ons zijn dat de rijdagen. Na een aantal rijdagen is alles tip-top in orde, mag je hopen.

En als je zoiets als dit met elkaar doet, dan is punt 6 misschien nog wel het belangrijkste:
6) Dat je er met elkaar plezier eraan blijft beleven en de neuzen dezelfde kant op houdt.

Voor wat betreft de baanovergangen zitten we nu voor fase 5: alle problemen die erin bleken te zitten lijken nu opgelost. Indien we de overgangen op de juiste manier maken zijn ze makkelijk tot stand te brengen en uit alle tests is tot nu toe gebleken dat het rijgedrag in het geheel niet door de overgangen beïnvloed wordt.
Betekent dit dat we nu hoera kunnen gaan roepen? Nee, zeker niet, want we moeten fase 5 nog door en daar kan nog van alles de kop op steken. Onze 10e deelnemer heet nl. Murphy en die wil nogal eens koppig de baas willen spelen.

We hebben nu nog 2 grote uitdagingen aan te pakken:
1) Het inrichten van de boogbakken voor een grote en een kleine opstelling. Hiermee gaan Henk en ik vanaf nu aan de slag en het verslag ervan wordt hier gepubliceerd.
2) De baanbesturing met de booster/hubs. Hiermee lopen we mee met de forumbaan, die zich voor hetzelfde probleem gesteld zien. Wij kunnen voorlopig echter gewoon rijden met onze Mulitimuizen.

Dan kunnen we nu alvast al een beetje richting onze eerste rijdag met 4 bakken gaan denken. Aangezien ik een flink deel van de maand september naar een subtropisch eiland ga en er op 12 september een BNLS-forumrijdag is kunnen we misschien over één van de volgende data overeenstemming krijgen: 29 augustus of 5 september. Voordeel: het is vóór alle evenementen en het is dan misschien nog terrasweer. Nadeel: het is misschien sneller dan verwacht. Daarom kom ik er nu al mee.
Als dit niet mogelijk is, dan moeten we in de maand oktober gaan kijken.

Ik wilde eigenlijk voorstellen om met zijn allen in oktober naar het Worth Valley Beer and Music Festival te gaan:
http://kwvr.co.uk/event/beer-music-festival-2015/

Dat is op de Keighley & Worth Valley Line, maar ik zie nu al dat het problematisch wordt omdat het gelijk valt met Eurospoor.  :-\
Tenzij we er natuurlijk een mouw aan kunnen passen......

Leen.
« Laatst bewerkt op: 10 June 2015, 19:09:12 door St00mboy »

Suchet

  • Offline Offline
  • Berichten: 966
  • G5
Re: BMB 00-modulebaan, Algemeen.
« Reactie #415 Gepost op: 10 June 2015, 13:29:06 »
We kunnen vragen of ze Eurospoor een weekje opschuiven  ;D

Rob
Engelse banen zijn gewoon.....  anders

Edsko Hekman

  • Offline Offline
  • Berichten: 8592
  • Nooit uitgeklust....
Re: BMB 00-modulebaan, Algemeen.
« Reactie #416 Gepost op: 10 June 2015, 13:34:50 »
Rob, dat kan alleen als je Leo meeneemt!  ;D

Suchet

  • Offline Offline
  • Berichten: 966
  • G5
Re: BMB 00-modulebaan, Algemeen.
« Reactie #417 Gepost op: 10 June 2015, 13:58:14 »
Ik zie mogelijkheden  (y)

Rob
Engelse banen zijn gewoon.....  anders

St00mboy

  • Offline Offline
  • Berichten: 12019
Re: BMB 00-modulebaan, Algemeen.
« Reactie #418 Gepost op: 10 June 2015, 14:16:20 »
Hier is het Beer & Music Festival in volle gang:




Sja, Eurospoor..... :-\

Leen.

Tjalling

  • Offline Offline
  • Berichten: 3479
    • modulebaan.nl
Re: BMB 00-modulebaan, Algemeen.
« Reactie #419 Gepost op: 10 June 2015, 14:36:31 »
Eurospoor is beter voor je  ;D

Groet,
Tjalling
modulebaan.nl
